WAM V1FS150气动粉体蝶阀结构设计

这款V1FS150规格蝶阀主要面向粉体物料输送工况设计，常见于食品加工、粮食仓储、建材粉料输送、化工粉体配料等行业的管路系统中，作为管路通断与流量调节的核心执行部件，适配粉体、颗粒类低流动性介质的输送管控，避免普通阀门在粉料输送中出现的卡涩、密封不严、残料堆积等问题。

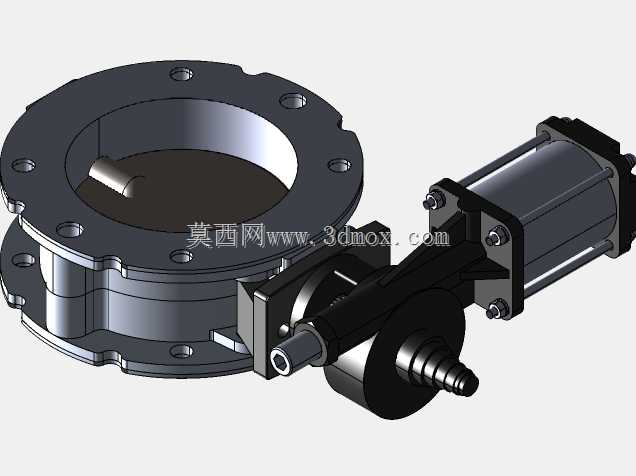

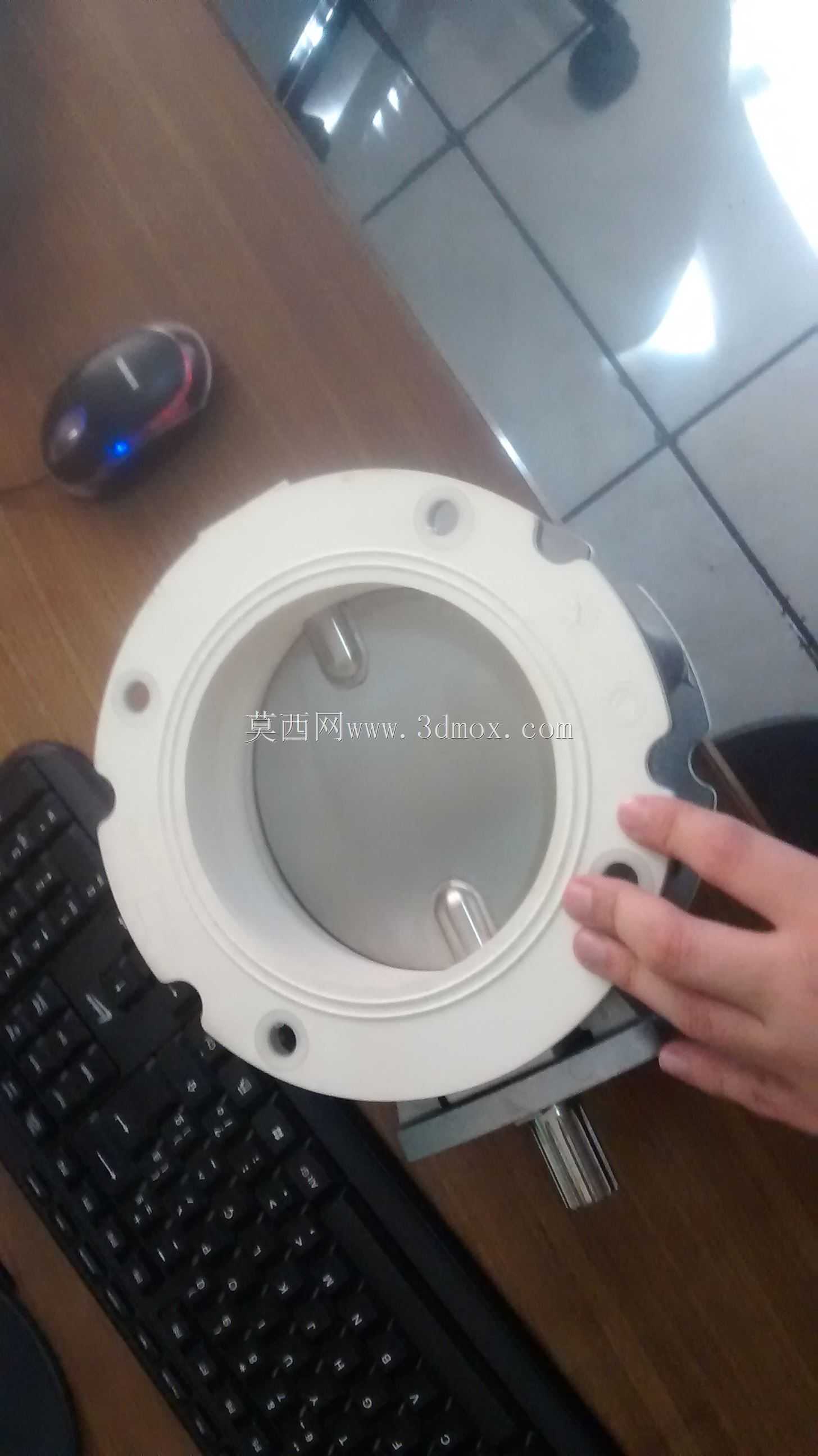

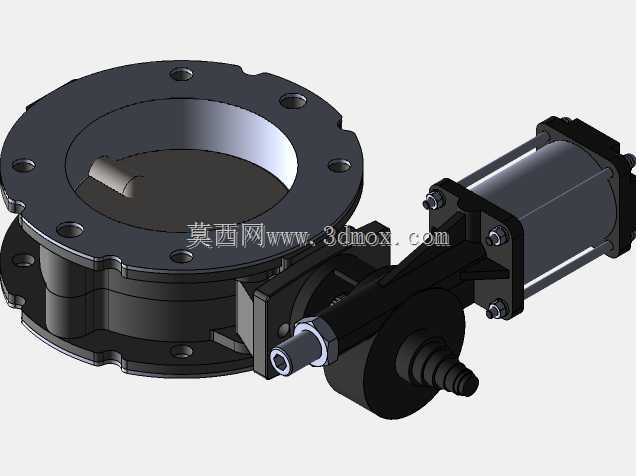

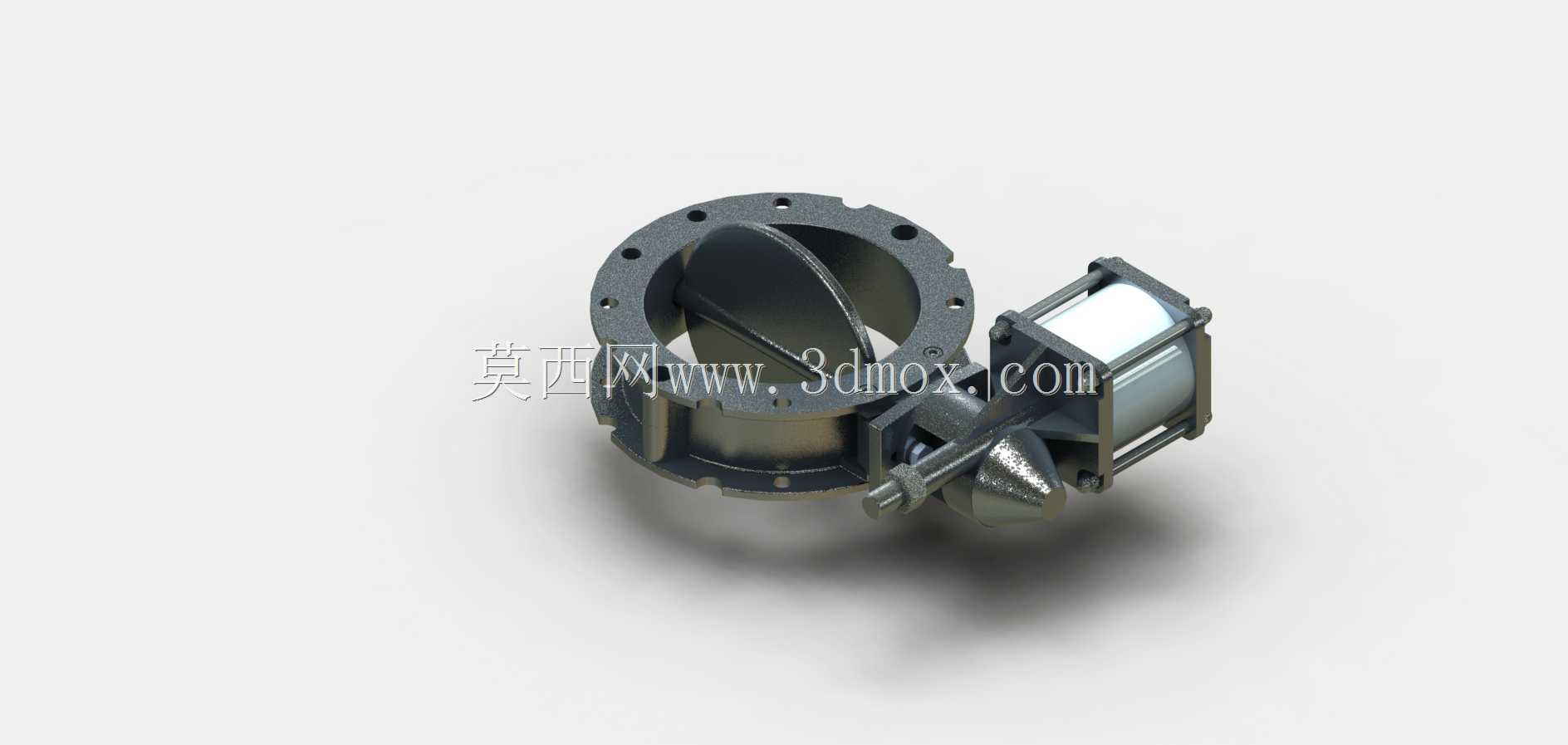

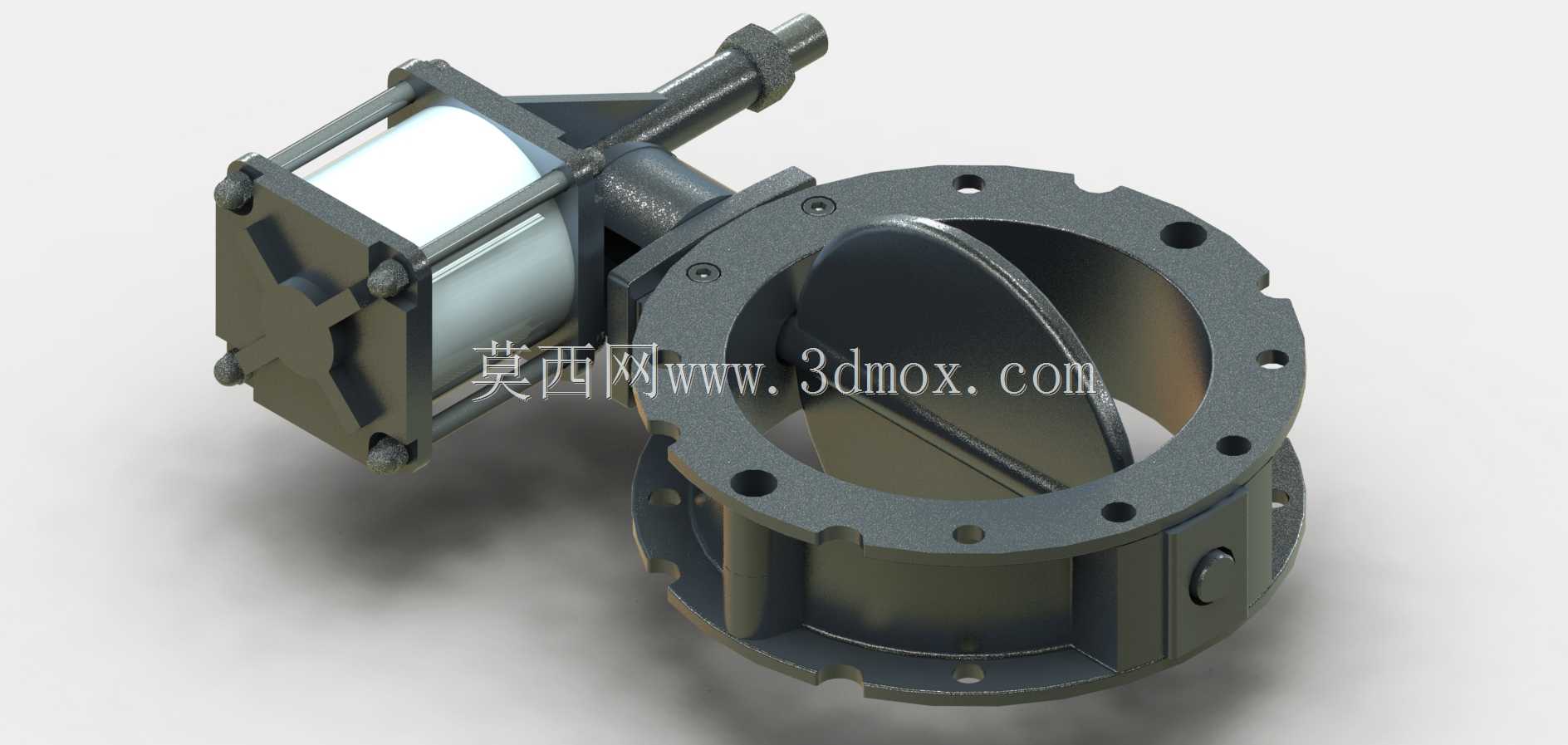

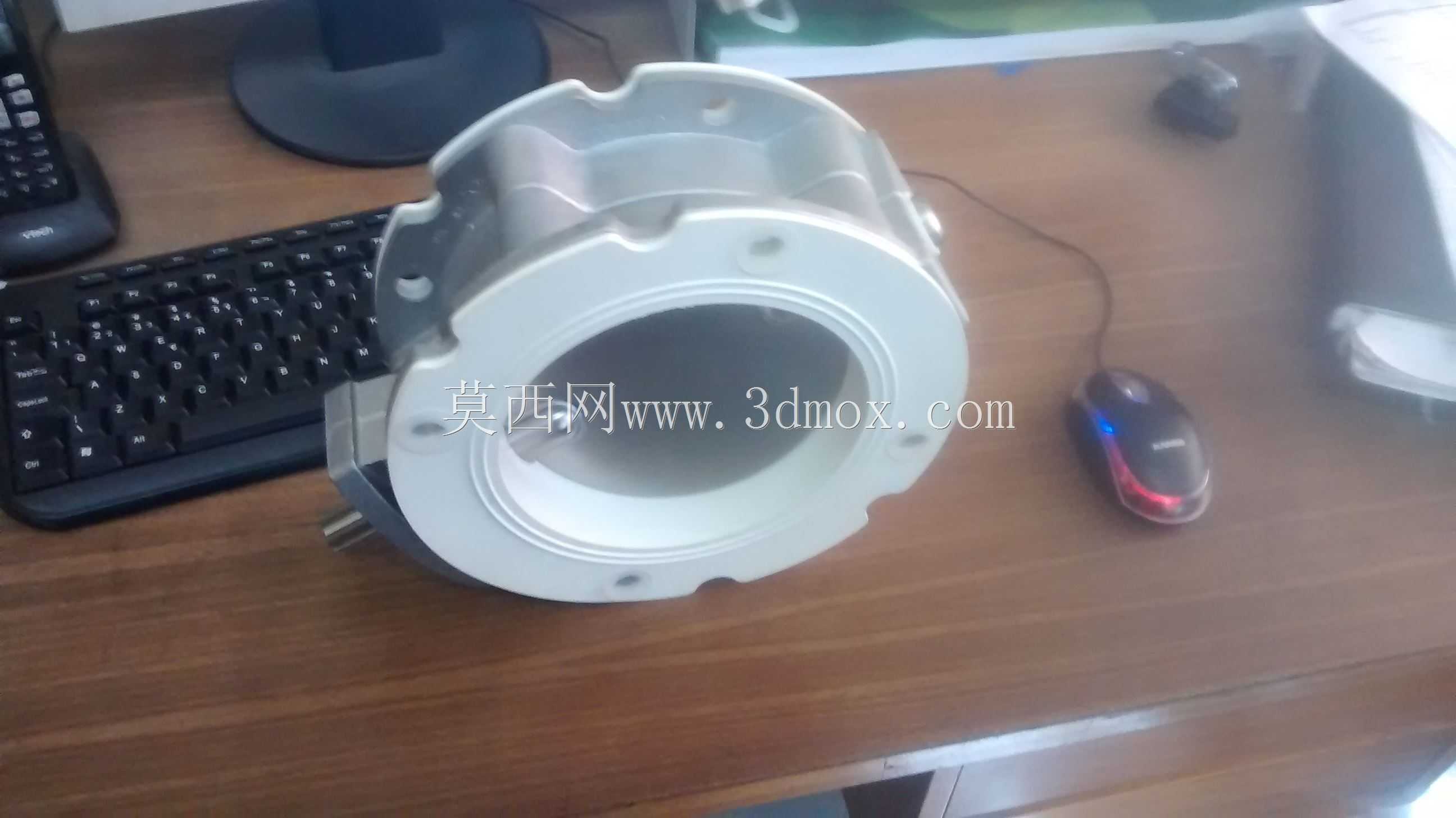

从功能特性来看，该蝶阀采用双半体高压铝合金压铸阀体结构，整体重量远低于同口径铸铁阀门，安装承重要求更低，同时铝合金材质具备优异的抗锈蚀能力，适配食品级接触工况的卫生要求。阀板可根据工况选配烧结聚合物复合材料或铸铁材质，搭配预应力弹性体密封件，关闭状态下密封面完全贴合，无粉料泄漏缝隙，同时阀板转动阻力小，驱动端负载更低。针对食品工业场景，可配置不锈钢阀盘与符合FDA/EN标准的密封件，满足食品接触材料的合规要求，可直接用于食品粉料的输送管路。

设计思路上，该型号为单法兰结构，阀体顶部设置连接法兰，底部采用串味底部设计，专门适配柔性套管的连接场景，安装时可直接与柔性软套管对接，无需额外配置过渡接头，相比双法兰同系列产品安装更便捷，适合管路末端或软连接段的安装需求。驱动端采用直连式气动执行机构，执行器与阀杆直接耦合，传动间隙小，开关响应速度快，可接入自动化控制系统实现远程通断控制，执行器外壳采用密封结构，可适配多粉尘的车间安装环境，避免粉料侵入执行器内部造成卡滞。

从安装边界来看，该阀门公称通径为150规格，阀体法兰采用标准螺栓孔布局，可与同口径标准法兰管路对接，安装时需预留执行器侧的操作与维护空间，阀杆转动行程范围内无遮挡即可。阀体流道为直通式结构，阀板开启后流道无明显缩径，粉料通过时阻力小，不会出现物料堆积残留的问题，密封件采用可更换设计，长期使用磨损后无需更换整个阀体，仅需更换密封件即可恢复密封性能，后期维护成本更低。整体结构紧凑，轴向安装尺寸短，适合安装空间受限的粉体管路布局场景，可水平或垂直安装，适配不同走向的管路布置需求。
