带螺纹传动的精密导向调节执行机构

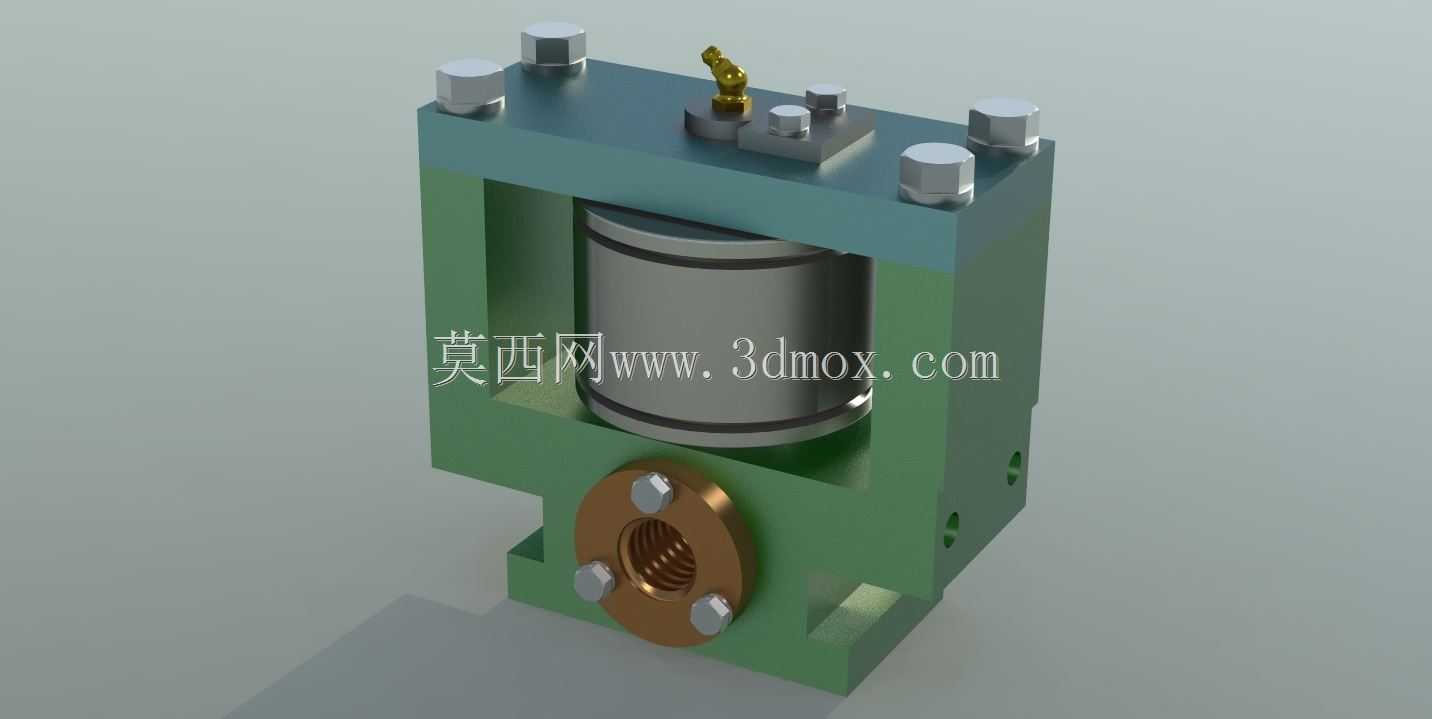

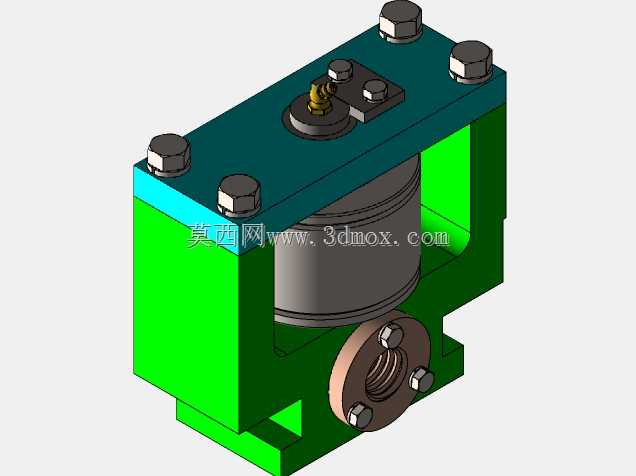

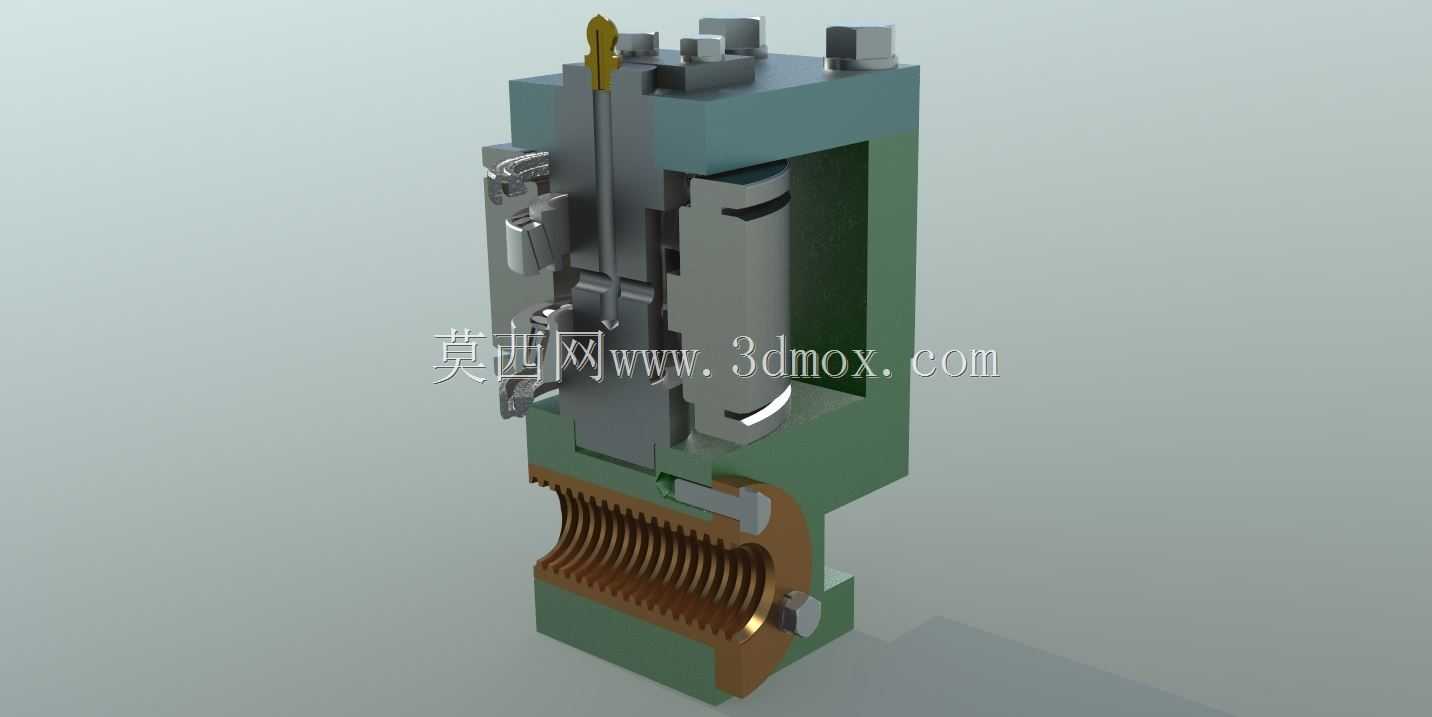

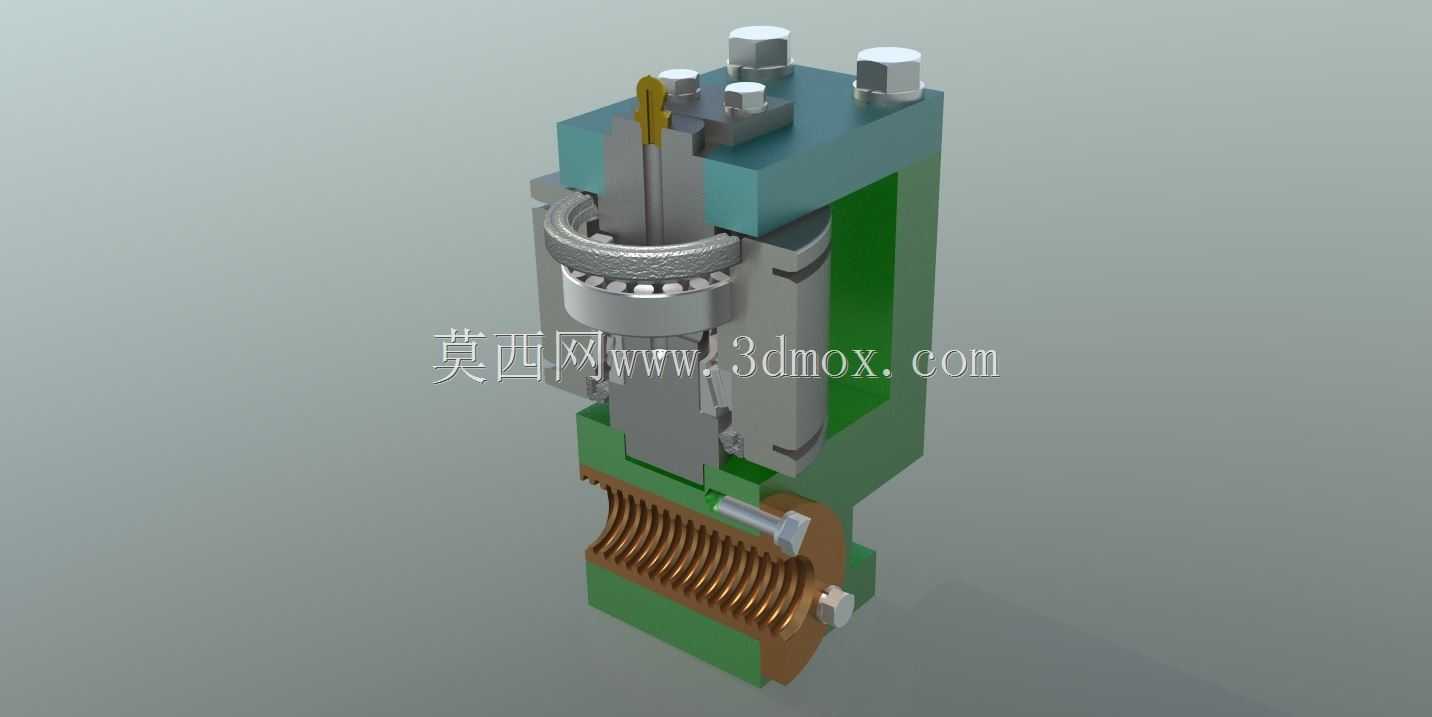

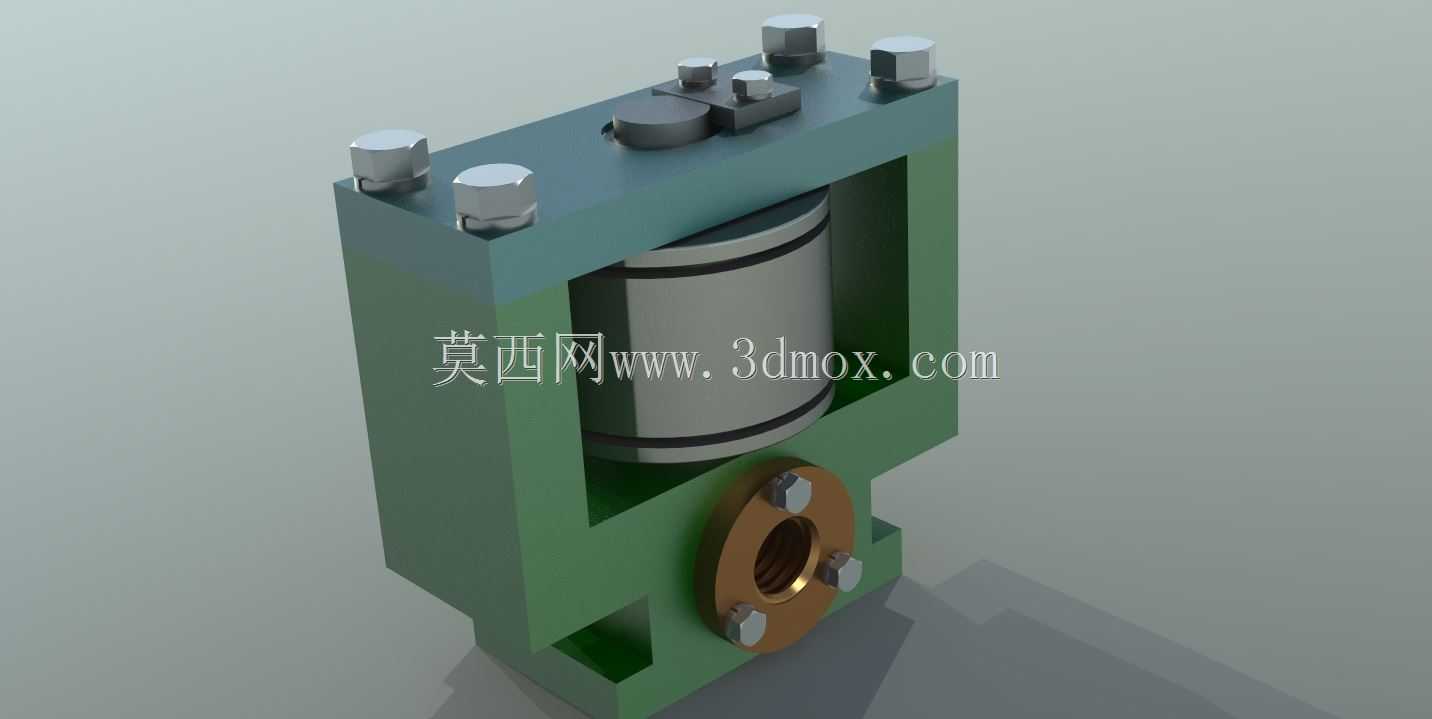

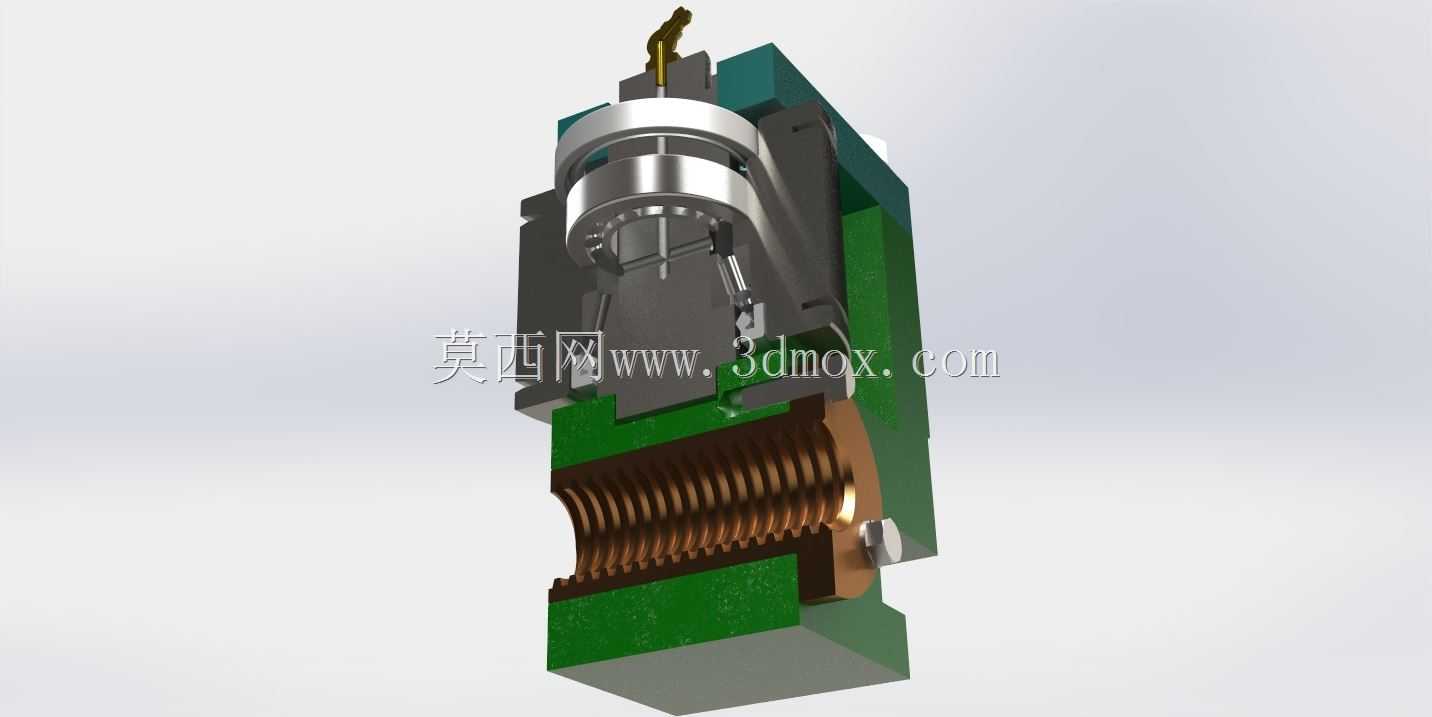

该结构属于工业传动调节类核心执行部件，主要应用在需要精准直线位移输出、小行程高精度进给的工业场景中，常见于精密检测设备的工位微调机构、小型工装夹具的夹紧调节单元、实验测试装置的位移加载模块，也可适配在小型自动化生产线的工件对位组件中，承担小载荷下的精准位置调整功能，能够在紧凑安装空间内实现稳定的直线传动输出，替代传统大体积的滑台调节结构，适配对安装空间有严格限制的设备内部布局。从功能特性来看，该结构集成了螺纹传动副、导向限位组件、执行输出端三个核心部分，底部的铜质梯形螺纹传动副具备良好的耐磨特性与自锁性能，在调节到指定位置后无需额外锁止结构即可保持位置稳定，避免负载作用下出现位置偏移；两侧的绿色导向基座采用对称式布局，为传动组件提供平直的运动导向，抵消螺纹传动过程中产生的径向偏转力，保证输出端的运动直线度；上部的金属套筒组件为执行输出端，可外接不同的作业端头，适配顶紧、对位、压合等不同的作业需求，顶部的细杆结构为位置反馈预留了安装接口，可搭配位移传感器实现闭环位置控制，进一步提升调节精度。在设计思路上，该结构采用模块化集成设计，将传动、导向、执行功能整合在同一基座单元内，无需额外搭建安装支架即可直接嵌入设备主体，减少了装配环节的调试工作量；螺纹副选用铜质材料与钢制螺杆配合，能够在无频繁润滑的工况下长期保持稳定的传动效率，降低日常维护成本；导向基座与金属结构件之间预留了合理的配合间隙，既避免了过盈配合导致的运动卡滞，也不会因间隙过大出现传动晃动，同时在结构边角处做了倒角处理，避免装配过程中出现锐边划伤的问题。从安装边界来看，该结构整体为立式矩形布局，横向安装尺寸紧凑，可直接通过基座上的预留安装孔固定在设备安装平面上，输入可搭配手动调节旋钮或者小型伺服电机实现自动调节，运动行程覆盖小范围精密调节区间，适配多数工业场景下的微调需求，整体结构的受力路径经过优化，传动过程中载荷直接通过基座传递到设备安装面，不会对内部传动副造成额外的偏载，有效延长了结构的使用寿命。
