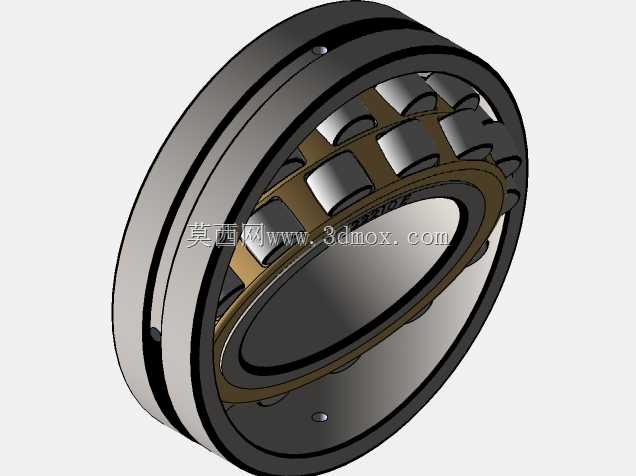

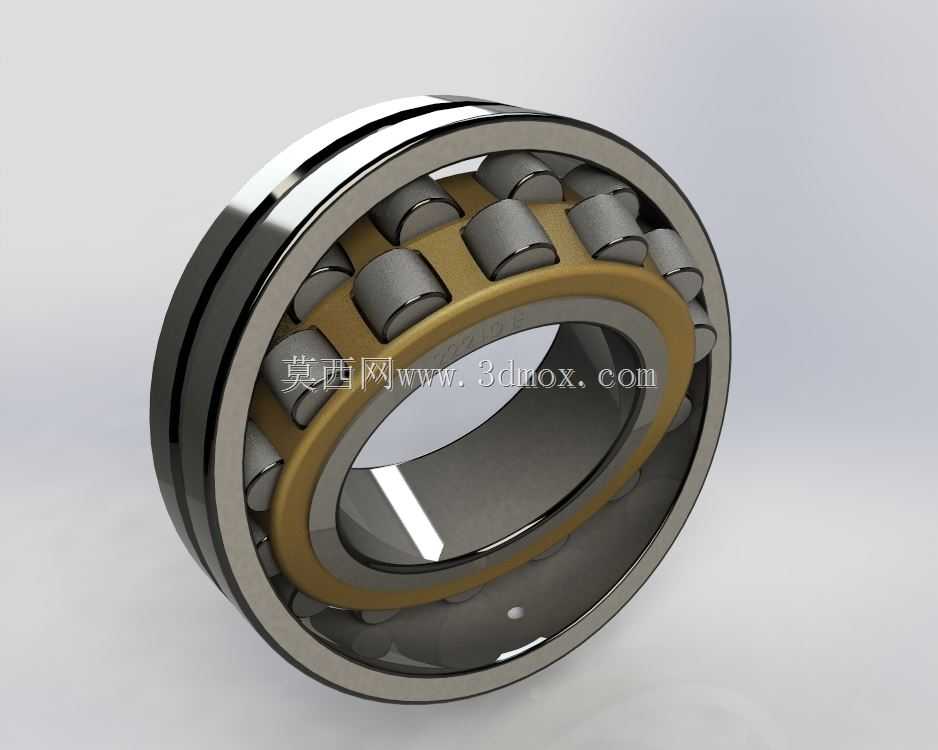

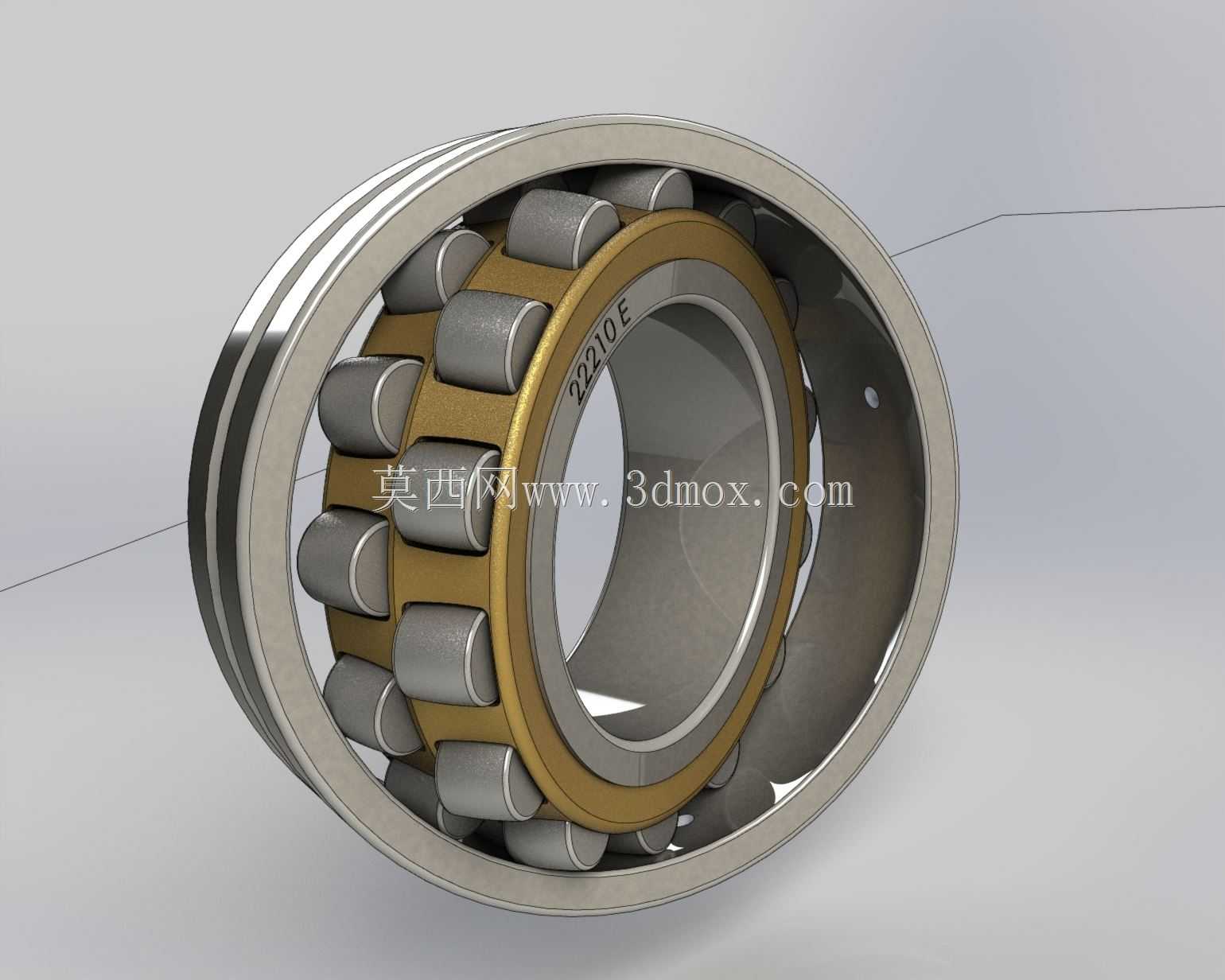

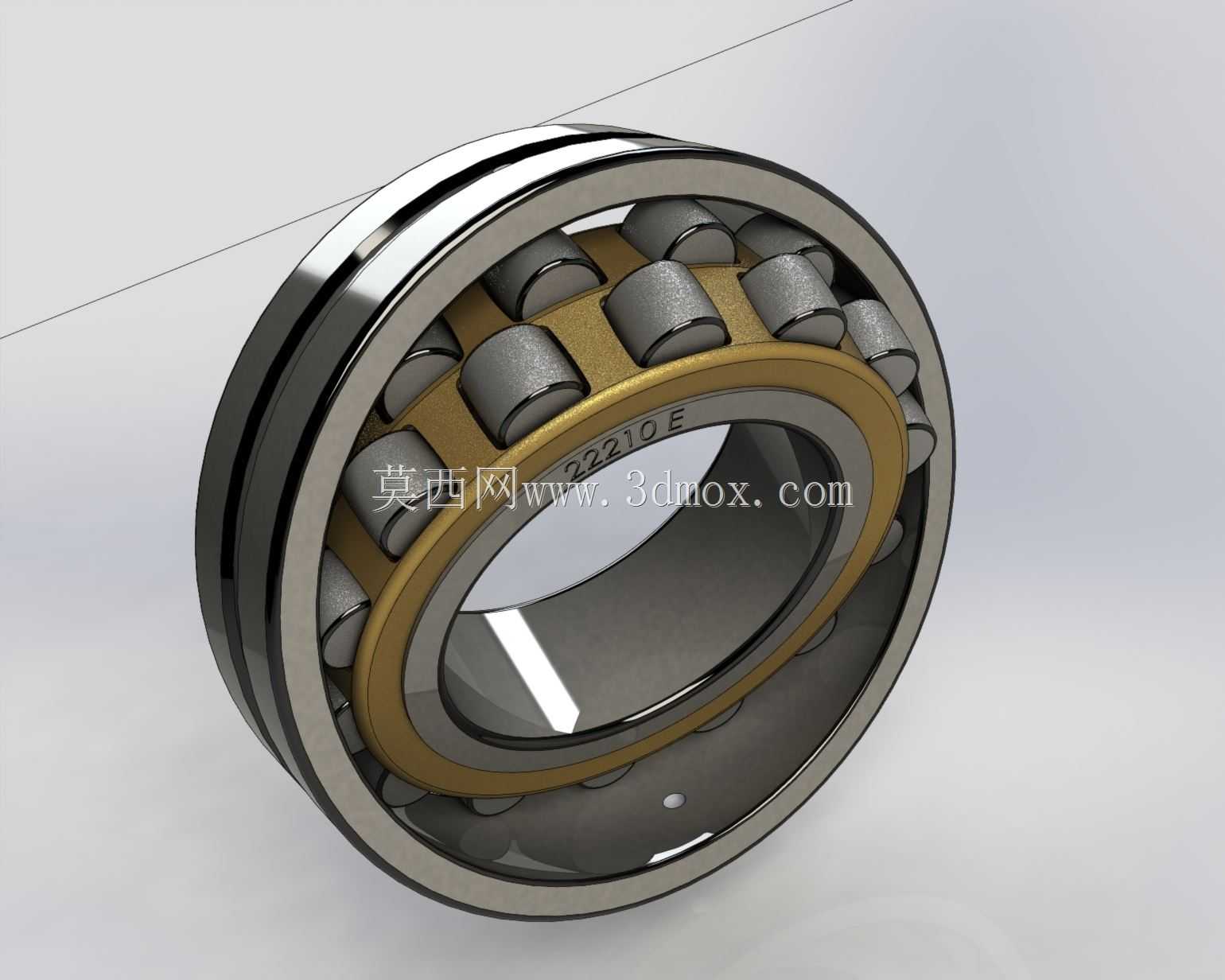

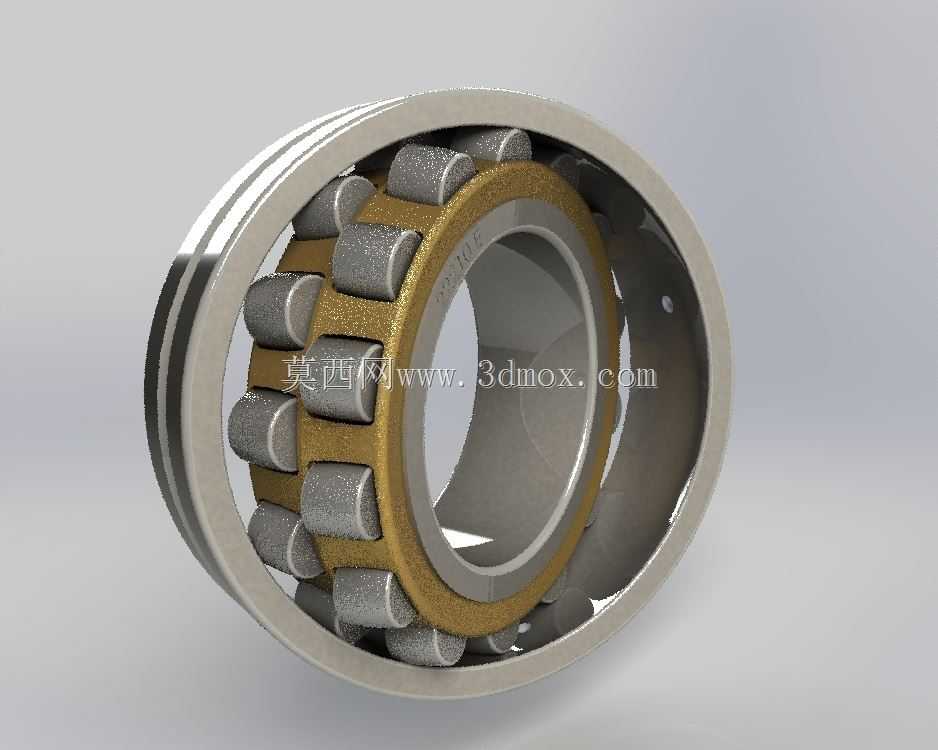

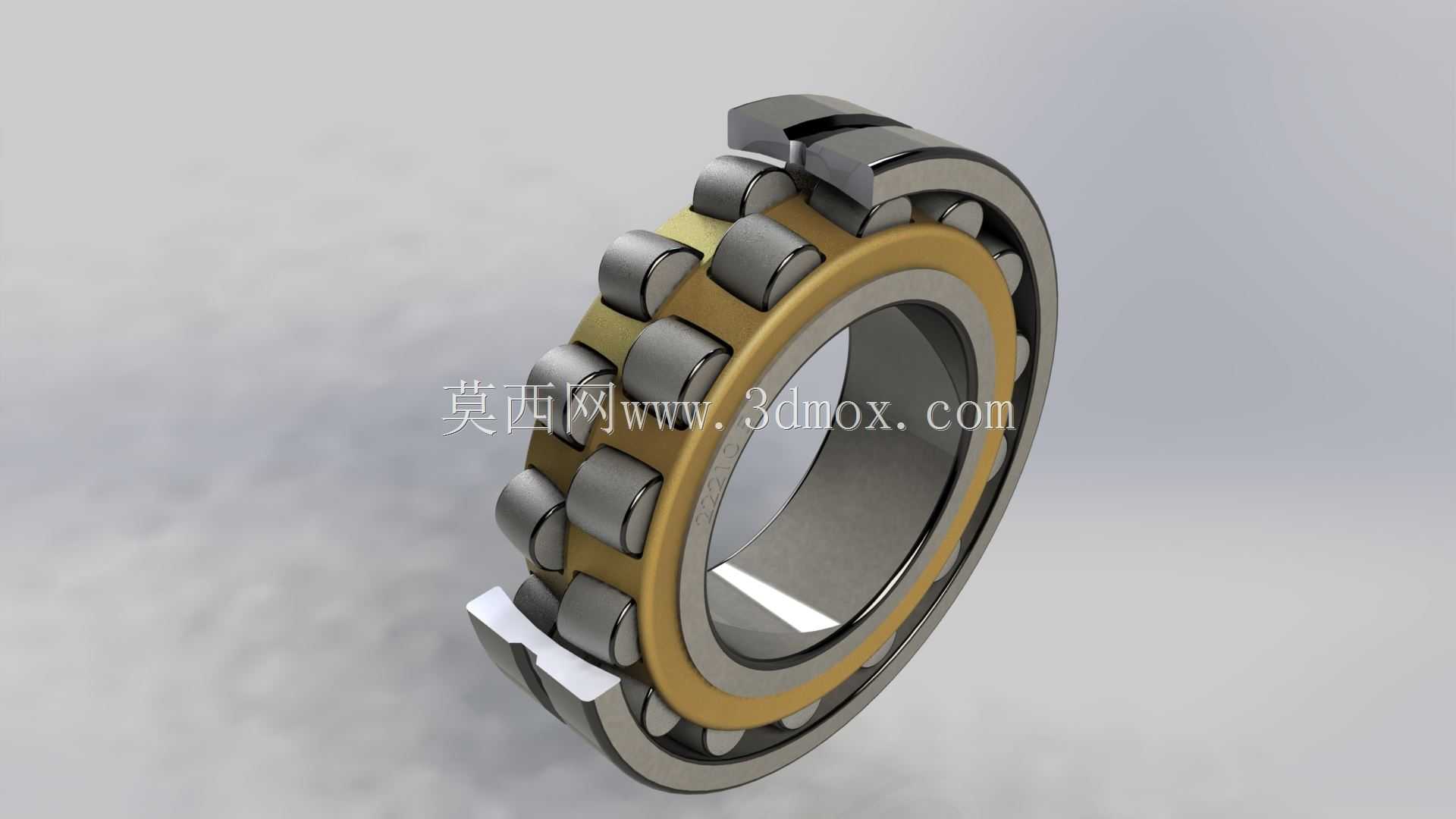

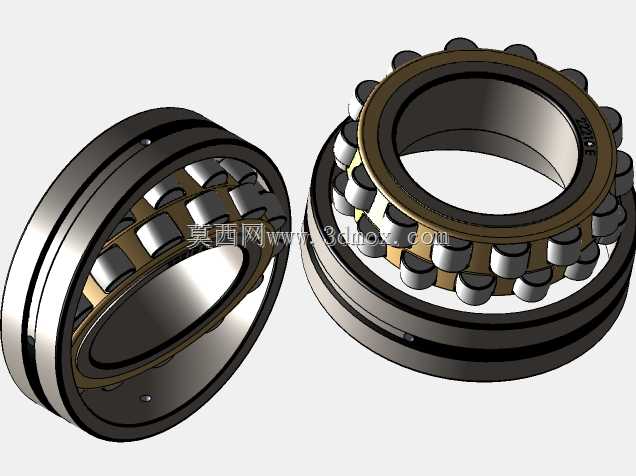

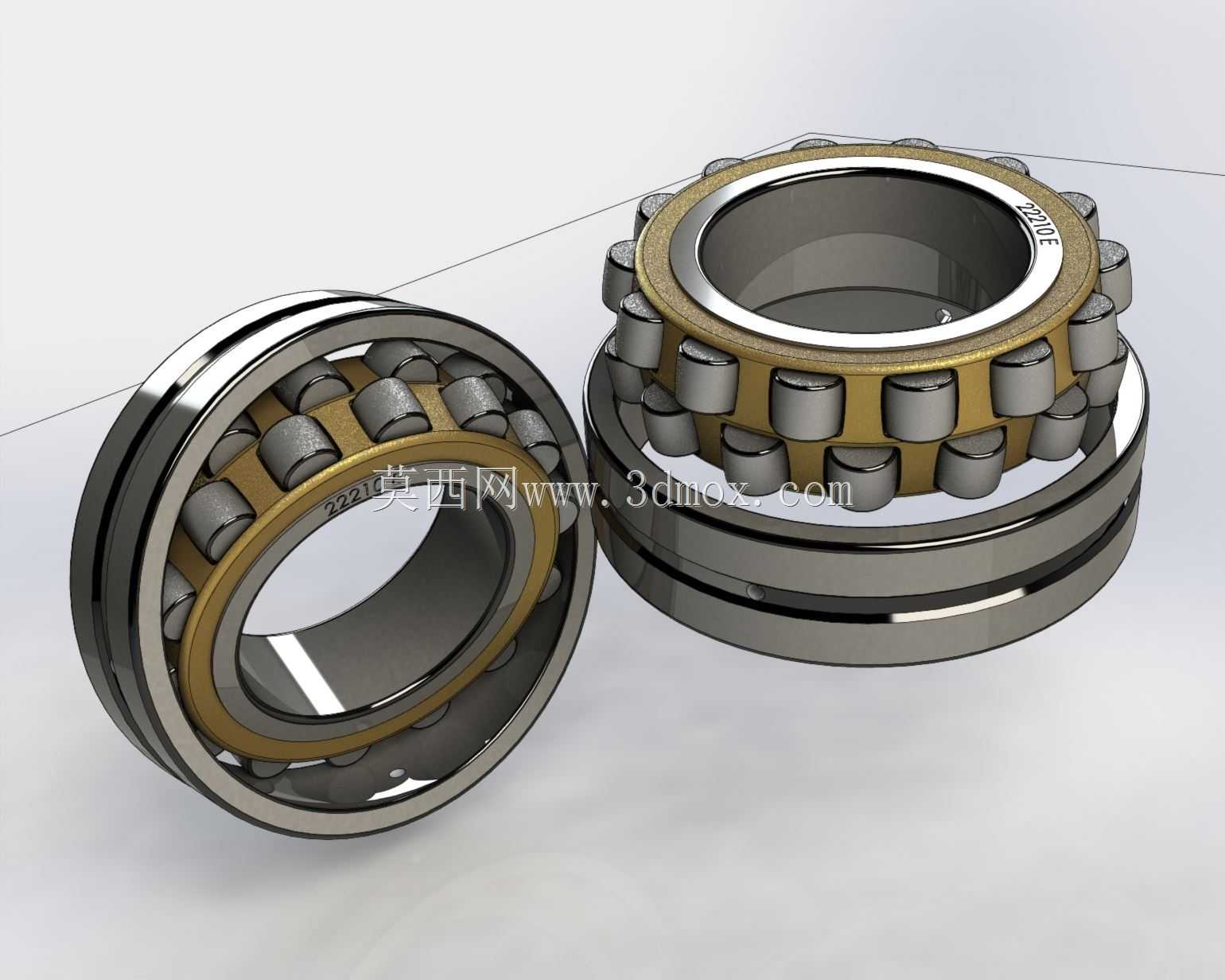

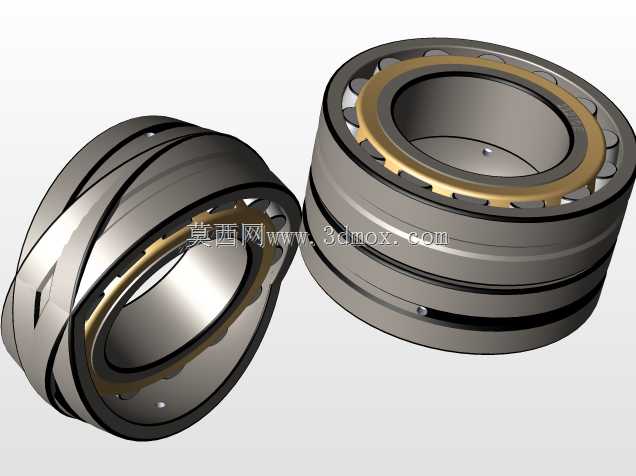

双列球面滚子轴承22210E结构展示

双列球面滚子轴承是重载传动场景中应用极为广泛的回转支撑部件，这款22210E型号轴承主要适配存在轴挠度偏差、安装对中误差的重载传动工况，常见于矿山输送设备的辊筒支撑、冶金设备的轧机传动端、重型减速机的输出轴支撑、工程机械的行走机构回转部位，能够在承受较大径向载荷的同时，兼顾双向轴向载荷的承载能力，相比单列调心滚子轴承拥有更高的载荷容量，可在轴出现弯曲变形或者安装座孔存在同轴度偏差时自动调心，不会因对中误差产生额外的附加应力，保障传动系统的运行稳定性。

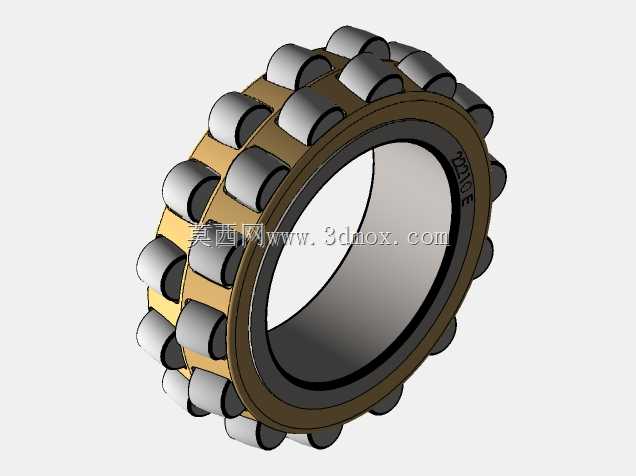

从功能特性来看，该轴承采用对称型球面滚子结构，两列滚子均匀排布在球面滚道之间，保持架采用一体式铜合金保持架结构，能够在高速回转过程中精准引导滚子运动，减少滚子之间的摩擦磨损，同时优化滚子与滚道的接触应力分布，避免局部应力集中导致的早期点蚀失效，轴承的调心角度可达1.5度至2度，能够适配安装过程中不可避免的同轴度偏差，以及设备运行过程中轴受载产生的挠曲变形，大幅降低安装调试的精度要求，提升设备运行的可靠性。

在设计思路上，这款轴承的内圈带有双列滚道，外圈为统一的球面滚道结构，滚子的球面轮廓与外圈滚道完全贴合，保证受载时滚子与滚道为线接触状态，最大化承载接触面积，同时优化滚子的端部修形设计，减少滚子端部的应力集中效应，延长轴承的疲劳使用寿命。尺寸边界上，该轴承内径为50mm，外径为90mm，厚度为23mm，属于标准规格的调心滚子轴承，安装时可直接适配对应规格的轴承座与轴径，无需额外定制加工安装位，内圈与轴采用过盈配合安装，外圈与轴承座孔可采用过渡配合，适配的轴肩定位高度、轴承座孔的挡肩高度均符合通用传动件的安装规范，能够直接替换同规格的老旧失效轴承，降低设备维护的配件选型成本。在实际设备运行中，这类轴承能够在粉尘、潮湿等相对恶劣的工况下稳定工作，配合对应的密封结构与润滑方案，可实现长期免维护运行，是重载传动系统中保障回转精度与承载能力的核心基础零件。
