双向推力滚珠轴承结构设计展示

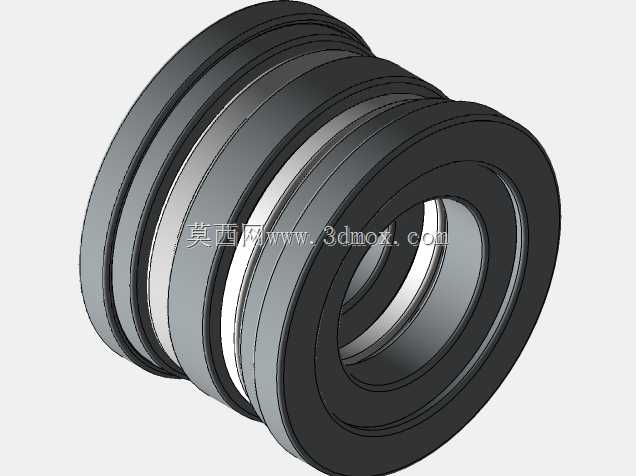

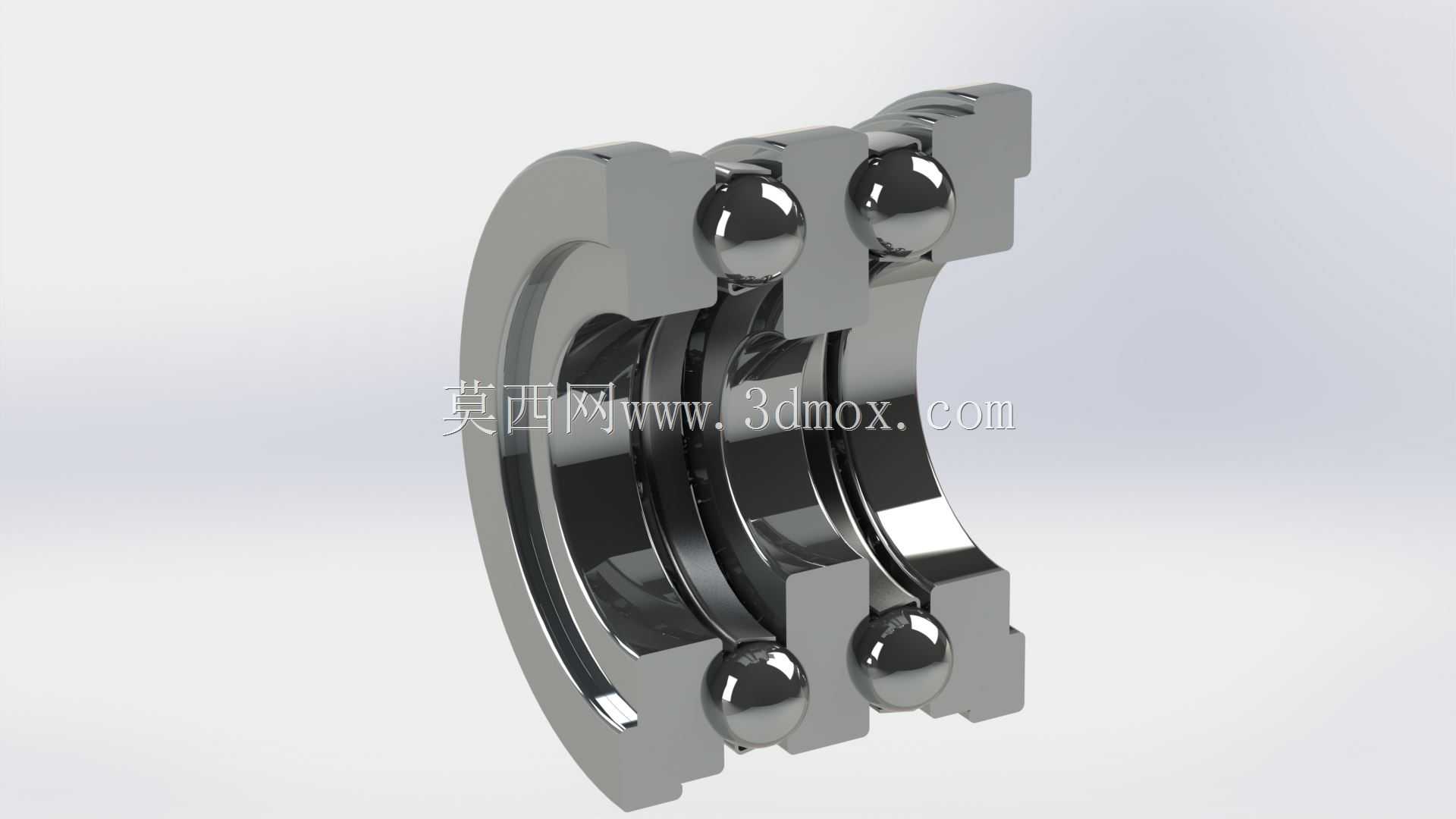

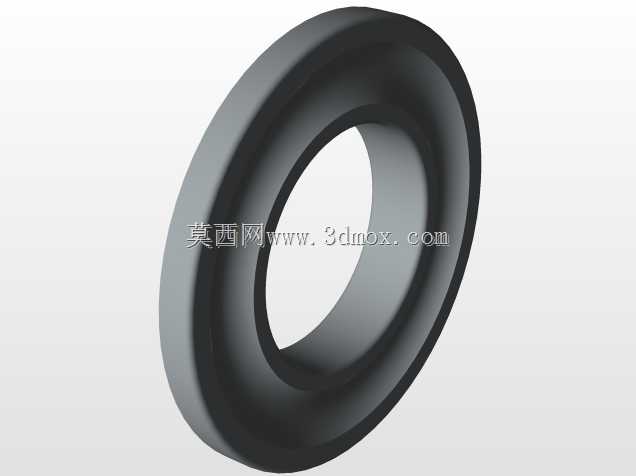

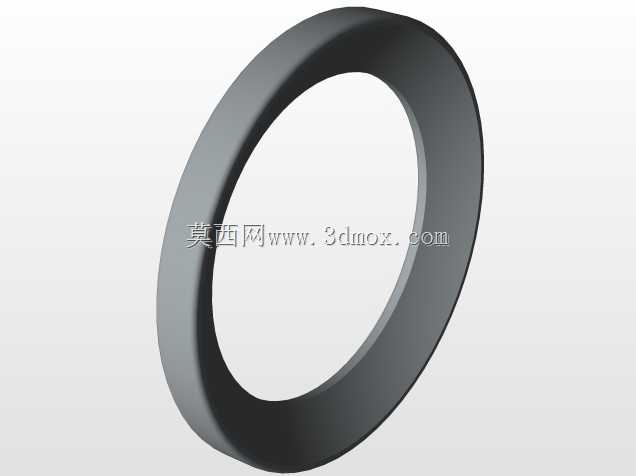

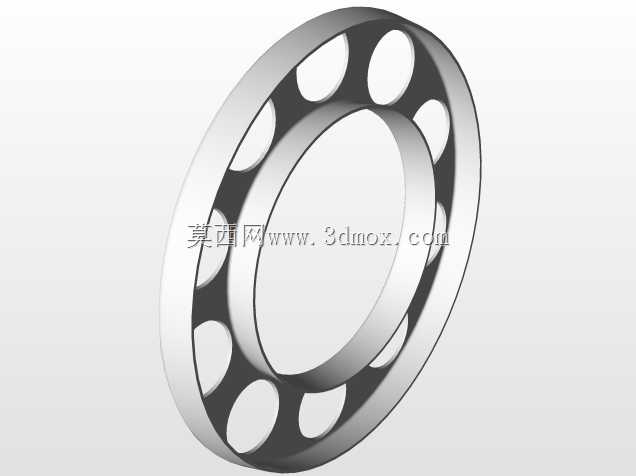

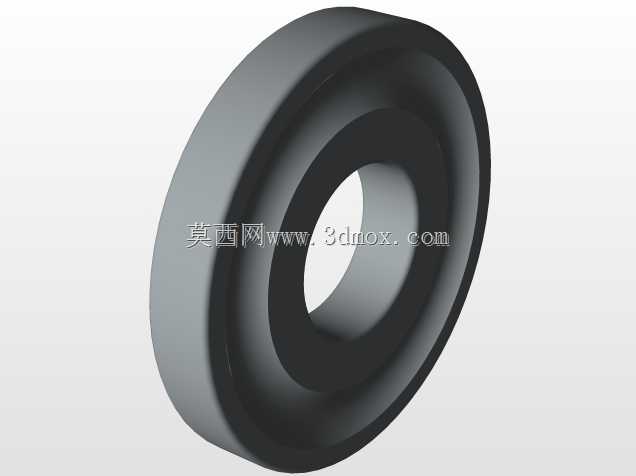

双向推力滚珠轴承是机械传动系统中承担轴向载荷的核心支撑部件，这类轴承主要应用在需要承受双向轴向作用力的设备场景中，常见于立式水泵主轴定位、机床主轴轴向限位、起重设备回转支撑、减速机轴向承载结构、汽车转向系统推力承载部位，以及各类需要精准限制轴系双向轴向窜动的工业设备当中。和单向推力轴承只能承担单方向轴向力不同，双向结构的轴承可以同时承接来自轴向上两个相反方向的载荷，能够在轴系出现双向受力波动的工况下保持稳定的支撑性能，避免轴系出现轴向窜动带来的设备振动、零件磨损、传动精度下降等问题。这款双向推力滚珠轴承采用对称式的双滚道结构设计，整体由两片带滚道的轴圈、一片居中布置的座圈、两组成组排布的钢球以及对应的保持架结构组成，钢球在保持架的约束下均匀分布在对应的滚道槽内，运转过程中钢球沿滚道做滚动摩擦，相比滑动式推力结构摩擦阻力更低，传动效率更高，运转过程中的温升更小，能够适配更高转速的轴向承载需求。在设计过程中，滚道曲率经过反复校核，和钢球的接触角匹配双向承载的受力特性，保证两个方向受力时钢球和滚道的接触应力均匀分布，避免局部应力集中导致的早期点蚀失效；保持架采用兜孔式结构，对每颗钢球形成独立的约束限位，保证高速运转时钢球不会出现相互碰撞、窜位的问题，同时预留充足的润滑脂存储空间，保障长期运转过程中的润滑效果。从安装边界来看，这款轴承的安装需要匹配轴件和轴承座的对应配合公差，轴圈和旋转轴采用过盈配合实现同步转动，座圈和轴承座孔采用间隙配合便于安装拆卸，安装时需要保证两个轴圈分别对应轴上的两个定位台阶，居中的座圈贴合轴承座的定位端面，安装过程中需要保证轴承端面和轴的中心线垂直，避免偏载导致的受力不均。在实际使用场景中，这类轴承不能单独承担径向载荷，通常需要和深沟球轴承或者圆柱滚子轴承搭配使用，由径向轴承承担设备运转过程中的径向作用力，双向推力轴承专门负责双向轴向载荷的承载和轴系的轴向定位，二者配合实现轴系的稳定支撑，保障设备长期运转过程中的传动精度和结构稳定性，在重载、频繁正反转、轴向载荷双向交替的工况下，这类轴承的结构优势尤为突出，能够有效延长设备的维护周期，降低设备运行过程中的故障概率。
