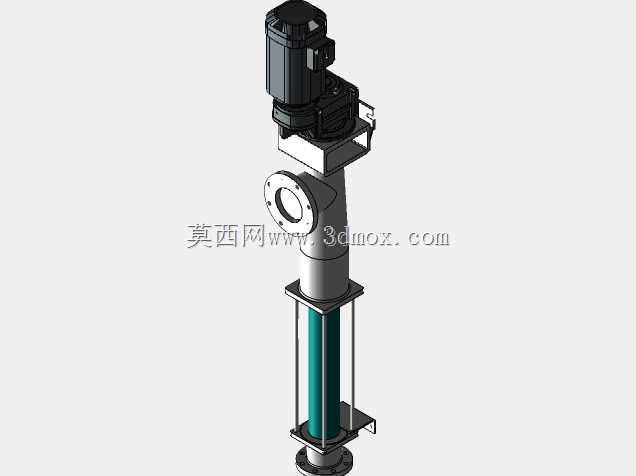

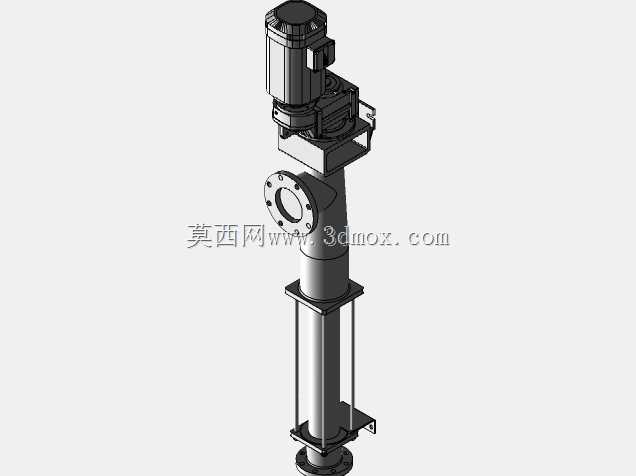

立式液下离心泵结构三维设计

该立式液下离心泵主要应用于市政污水处理、化工制程介质输送、冶金行业矿浆输送、电镀槽液循环等工况场景，可适配浸入式安装需求，直接将泵体下部伸入储液槽、污水池、反应罐等储液容器内部完成介质抽取，无需额外搭建灌引水装置，适配含细小颗粒杂质、轻度腐蚀性的液体输送作业，解决常规卧式泵无法低位取液、安装空间受限场景的流体输送难题。设备采用上部驱动、下部过流的立式同轴布局，驱动电机布置在安装平台上方，通过刚性联轴器与长轴组件连接传递扭矩，过流叶轮、泵腔段完全浸没在待输送介质内，开机即可自动引流，有效避免气缚故障发生。泵体侧方设置标准法兰出料口，可直接与工艺输送管道对接，液下段设置多道导向支撑结构，搭配防腐护筒包裹传动轴，既可以削弱长轴高速运转产生的径向跳动，也能避免输送介质直接冲刷传动轴，延长核心传动部件的使用寿命。设计阶段充分考虑现场安装的适配性，安装板预留标准螺栓固定孔位，可直接搭放在储液容器的顶部安装平台上，无需额外制作复杂的支撑机架，液下浸入长度可根据不同容器的液位深度做适配调整，出料口法兰采用通用管道连接标准，可直接匹配现有工业管路的对接尺寸，减少现场改造的工作量。泵体整体采用立式细长结构，上部电机段预留检修操作空间，日常维护时无需将整泵从储液容器内吊出，即可完成上部轴承、密封组件的检查更换，大幅降低后期运维的作业难度。过流部件的流道采用顺滑过渡设计，减少介质在泵腔内的流动阻力，提升输送效率的同时降低叶轮磨损速率，可适配长时间连续运转的工业生产需求，安装边界充分考虑狭小作业空间的适配性，整体占地面积小，可在槽体顶部空间有限的场景下完成布置，适配各类中小型储液槽、污水池的加装改造需求。
