电机直联式单螺杆输送泵结构设计

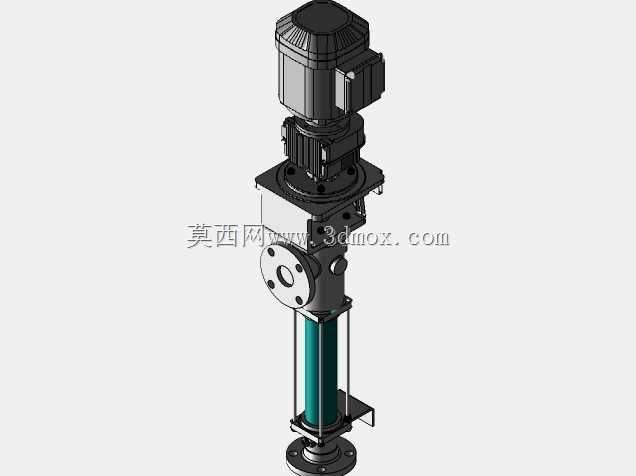

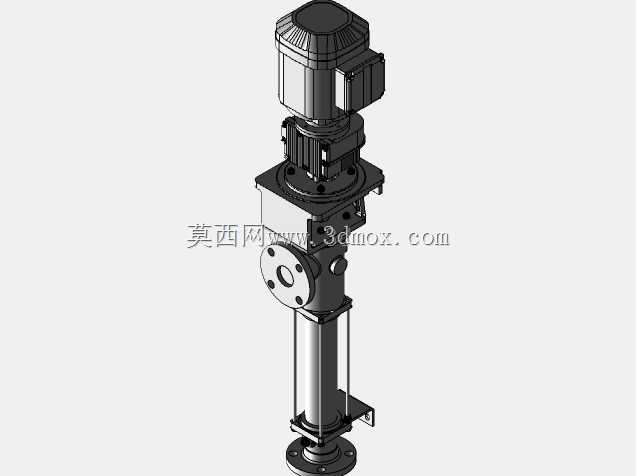

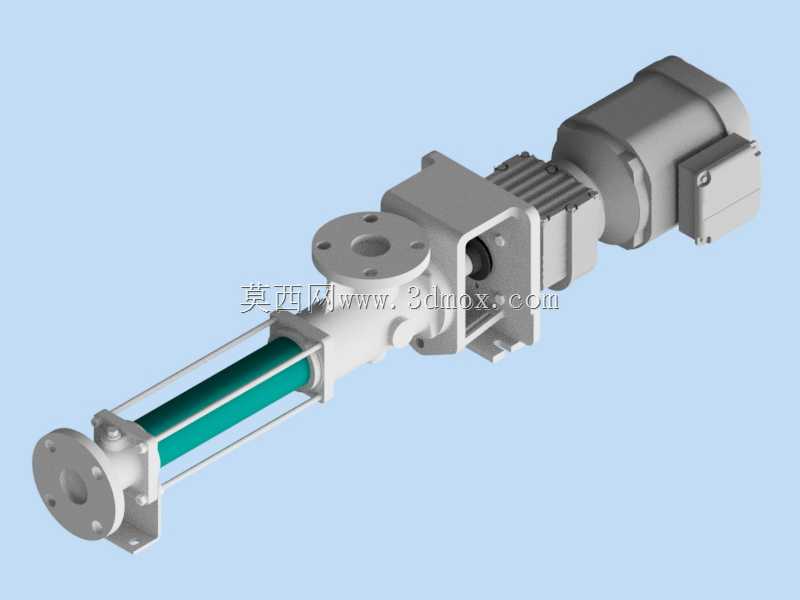

该款直联式单螺杆输送泵，主要面向高粘度流体、含固体颗粒介质的工业输送场景，广泛应用于市政污泥处理、食品酱料输送、化工浆料转运、油田采出液输送等工况，可稳定输送含纤维、固体颗粒的粘稠介质，不会出现介质剪切破坏、输送脉动大的问题，适配对输送稳定性、介质完整性要求较高的生产环节。设备采用驱动电机与泵体直联的集成式结构，省去了传统联轴器连接的冗余空间，整体结构紧凑，安装时占用的横向空间更小，可适配空间局促的生产线安装位，两端采用标准法兰连接结构，可直接与同通径的工业管道对接，安装时无需额外定制转接构件，现场装配效率更高。泵体的核心输送结构采用偏心单螺杆与弹性定子配合的设计，运转时螺杆在定子内腔形成连续的密闭腔室，随着螺杆转动腔室沿轴向平稳推移，实现介质的连续无脉动输送，针对磨蚀性较强的介质，定子采用耐磨弹性材质制作，可耐受介质中固体颗粒的长期冲刷，延长设备的连续运转周期，降低运维更换频次。设计阶段充分考虑了安装边界的适配性，泵体底部设置一体化安装脚座，脚座上预留标准安装孔位，可直接固定在混凝土基础或钢制安装架上，驱动端的电机接线盒预留多方向进线空间，可适配不同走线方向的车间配电布局，泵体的进出口法兰采用同轴水平布置，管道对接时无需额外调整管线走向，可直接嵌入现有输送管路系统。设备的拉杆式泵筒结构设计，拆解维护时无需拆卸两端连接管道，仅需松开拉杆即可更换定子与螺杆部件，大幅缩短现场维护的停机时间，适配连续化生产的运维需求，整体结构的受力经过优化，运转时的径向力可通过直联的减速箱体直接传递至安装底座，不会对连接管道产生额外的应力载荷，保障管路系统的长期密封稳定性。
