塔拉德罗省钻床连杆式夹持调节构件

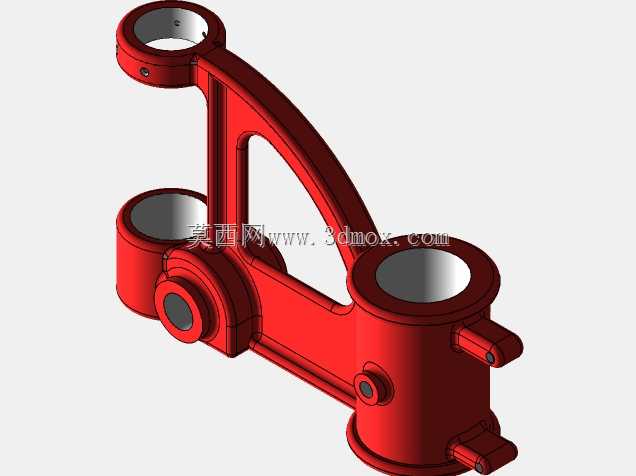

该构件属于钻床加工工位的核心夹持调节组件，主要应用于台式钻床、立式钻床的工件装夹与进给导向环节，在批量钻孔、扩孔、铰孔加工场景中承担连接驱动端与执行夹头的作用，可将主轴的直线进给动作转化为夹头的定向压紧与角度微调，适配小型五金零件、型材构件的钻孔装夹需求，能有效降低装夹对位的辅助工时，提升钻孔加工的位置精度。从功能特性来看，该构件采用多铰接点的一体化铸造型结构，三个带衬套的筒状安装座分别对应驱动轴连接、固定支点铰接、执行夹头安装的功能位，各铰接位预留了标准螺纹注油孔与锁紧螺孔，可在长期往复摆动过程中定期加注润滑脂，减少铰接面的磨损量，同时侧面的凸台锁紧结构可在调节到位后快速锁止位置，避免加工过程中出现构件窜动导致的钻孔偏移。设计过程中优先考虑了受力传递的均匀性，连接三个筒座的支撑臂采用变截面圆弧过渡结构，在钻床进给的最大压紧力工况下，可将应力均匀分散到臂身整体，避免直角连接处出现应力集中断裂的问题；各筒座的内孔同轴度、端面垂直度均按照工装夹具的IT7级精度要求设计，衬套安装位预留了过盈配合余量，可直接镶嵌铜质耐磨衬套，延长构件的整体使用寿命。外形尺寸方面，构件整体沿主支撑臂方向的最大长度适配中小型台式钻床的工作台安装空间，三个筒座的内孔直径匹配常用的钻床夹头连接轴径与铰接销轴尺寸，安装时固定支点筒座可通过销轴直接固定在钻床工作台侧方的支架上，驱动端筒座连接进给手柄的连杆组件，执行端筒座安装工件压头或钻套导向座，各安装位的周边预留了足够的扳手操作空间，无需额外拆卸周边部件即可完成锁紧、调节与维护操作，构件的底部轮廓避开了钻床工作台的T型槽走位区域，不会干涉工件的装夹固定与排屑流程。
