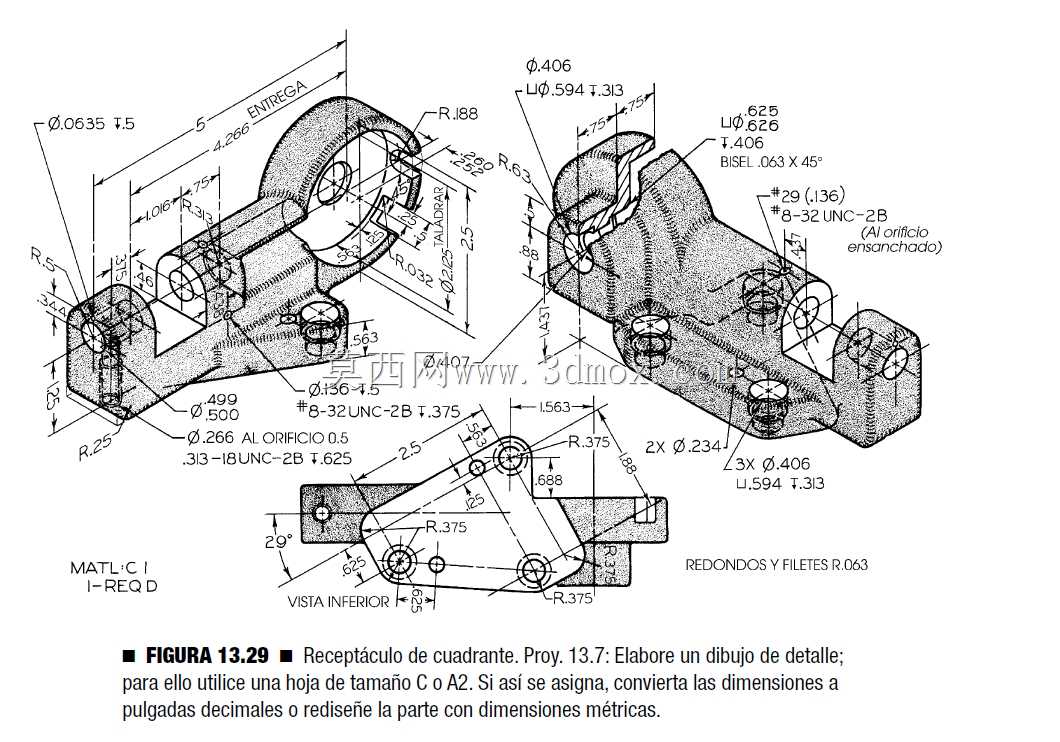

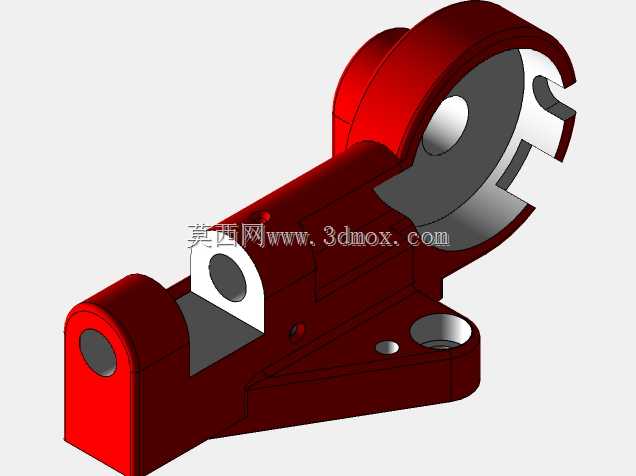

cuadrante信号接收装置机械结构

该cuadrante接收装置属于精密机械传动配套构件，主要应用在工业测控系统的信号拾取与动力中转场景中，常作为自动化生产线位置反馈模块、小型机电设备信号采集单元的核心承载结构，可在设备运行过程中为感应元件提供稳定的安装基准，同时完成相邻传动部件的动力衔接与位置校准，保障信号采集的精度与动力传输的稳定性。从功能特性来看，该构件采用一体化铸造成型的主体结构，整体刚性充足，可承受持续运转过程中的交变载荷，不会因长期受力出现结构形变；主体上分布的多组同轴孔位分别对应不同规格的传动轴安装需求，孔位内壁预留的精加工余量可满足装配后的转动配合精度，避免轴件运转时出现卡滞或旷量；底部延伸出的安装法兰面设置了多组定位孔，可直接通过紧固件将构件固定在设备基座上，安装后无需额外调整位置即可保证各轴系的同轴度要求；侧面的异形槽位用于布设信号感应元件，槽位的尺寸与位置经过精准核算，可保证感应元件与被测转动部件的间隙处于合理区间，避免出现信号丢失或元件摩擦损坏的问题。在设计思路上，该结构优先保障功能可靠性，主体采用变截面的加强筋布局，在不额外增加整体重量的前提下提升了结构的抗扭、抗弯性能，针对不同受力区域做了差异化的壁厚设计，受力集中的轴孔周边做了加厚处理，非受力区域则通过挖槽减重，兼顾了结构强度与轻量化需求；所有边角位置均做了圆角过渡处理，既避免了应力集中导致的结构开裂风险，也能去除加工过程中产生的锐边，提升装配操作的安全性。从外形尺寸与安装边界来看，该构件整体轮廓紧凑，最大回转半径不超过周边相邻部件的运动包络范围，安装时不会与设备内的其他管线、构件产生干涉；各安装孔位的中心距严格匹配通用工业设备的安装基准尺寸，可直接替换同类型的老旧接收构件，无需对原有设备基座做二次改造；外露的配合面均设置了防尘密封槽位，可加装密封胶条阻挡车间内的粉尘、切削液进入构件内部，延长内部轴件与感应元件的使用寿命，适配多粉尘、多油污的复杂工业车间作业环境。
