DN15法兰连接弹簧式安全阀结构设计

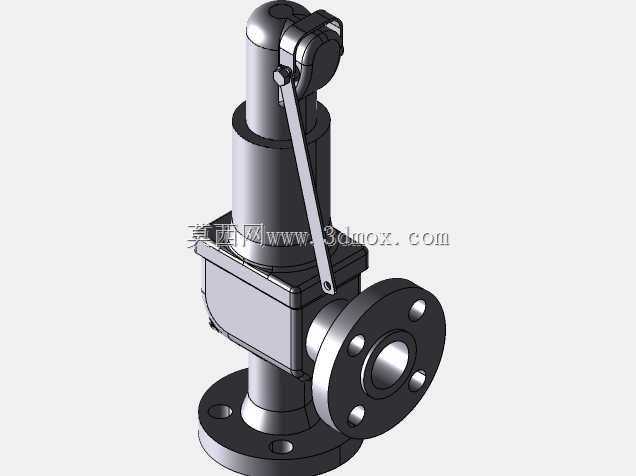

这款带扳手弹簧微启式法兰安全阀，主要应用于石油化工、电力供热、给排水等行业的承压管道与压力容器系统中，作为超压保护的核心安全部件，当系统内部介质压力超过设定的安全阈值时，阀门会自动开启排放多余介质，待压力回落至正常工作区间后自动关闭，避免管路、设备因压力过载出现破裂、泄漏甚至爆炸等安全事故，是承压系统中不可或缺的安全防护装置。该安全阀采用侧进底出的角式结构布局，阀体下部为法兰连接的介质入口，侧部为法兰连接的介质排放口，这种结构能够让介质在阀体内形成顺畅的流道，减少排放过程中的流阻损失，同时便于在紧凑的管路空间内完成安装布置。顶部设置的手动扳手结构，可支持操作人员定期对阀门进行手动启闭测试，避免阀瓣与阀座因长期处于静置状态出现粘连卡涩，保证超压工况下阀门能够可靠动作。产品设计过程中，首先围绕PN40的公称压力等级完成了阀体壁厚的强度校核，确保阀体在4.0MPa的额定工作压力下具备足够的结构强度与抗形变能力，同时针对弹簧的刚度参数做了匹配计算，保证阀门的开启压力、回座压力符合常规工业系统的泄压要求，阀瓣与阀座的密封面采用了锥面密封结构，能够在正常工作压力下实现可靠密封，避免介质出现内漏。从安装边界来看，阀门入口与出口均采用标准法兰连接结构，法兰的螺栓孔分布、密封面尺寸完全匹配对应通径压力等级的管路法兰标准，安装时只需与管路法兰对齐后穿入螺栓紧固即可完成对接，无需额外加工适配接口；阀门整体的轴向高度、侧向法兰的伸出长度都经过紧凑化设计，能够适配多数工业管路的安装空间，不会出现与周边管路、支架发生干涉的问题，同时阀体外部的结构做了圆弧过渡处理，既减少了应力集中点，也让整体外观更规整，便于后期的运维检修操作。
