铝型材框架小型滚筒短传送带结构

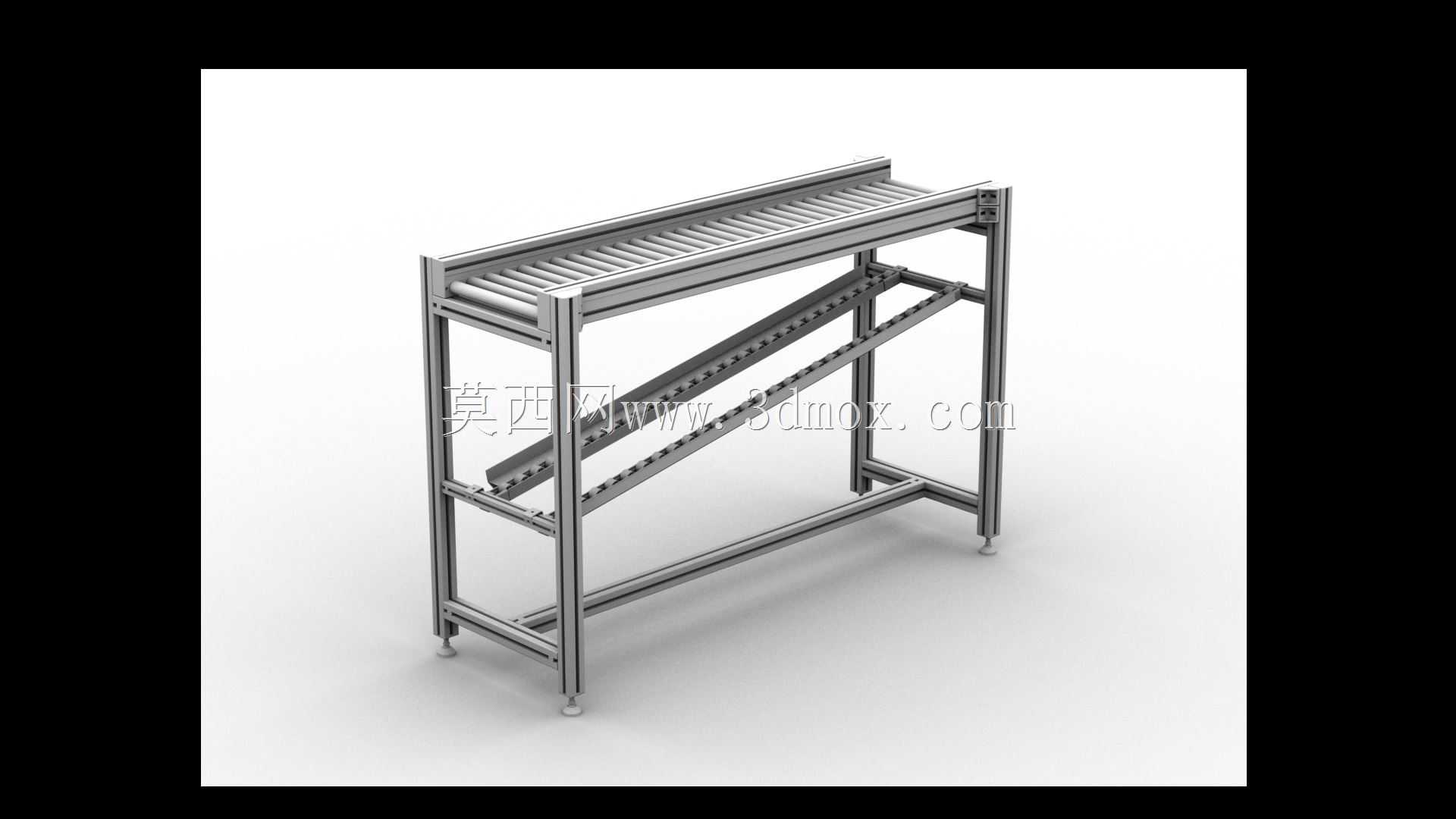

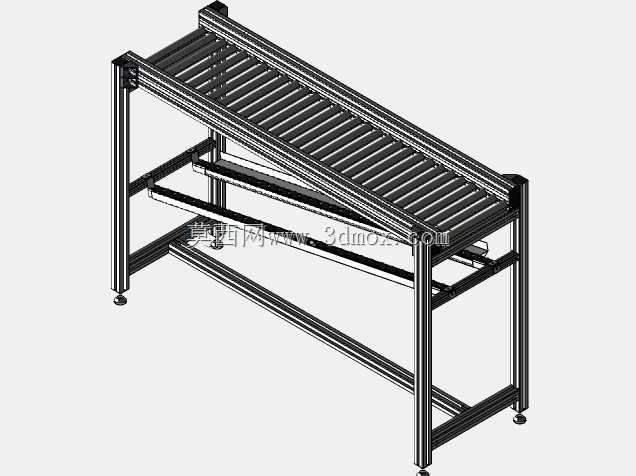

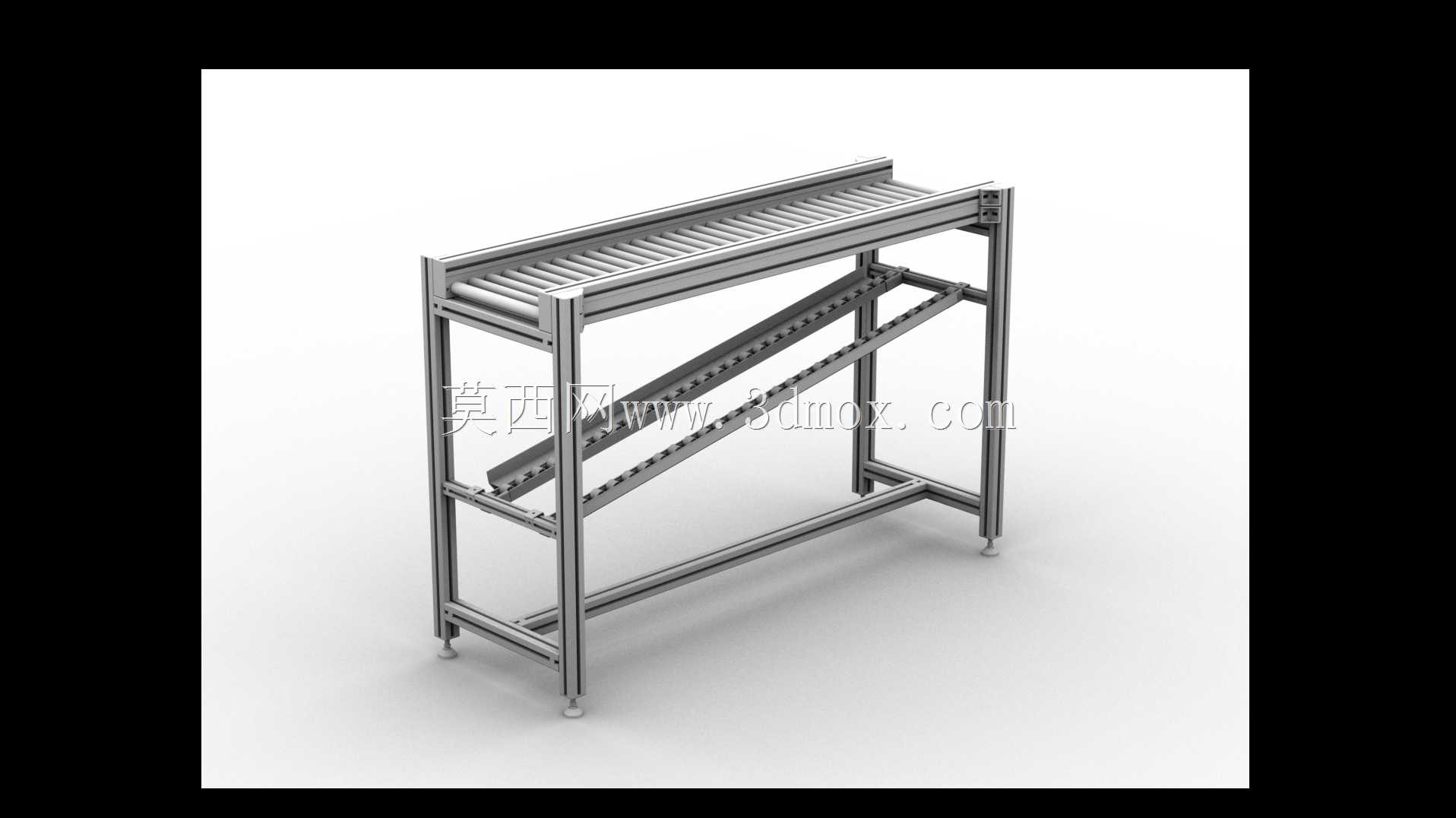

这款短传送带属于轻型滚筒输送设备，主要面向小型工件的短距离转运场景，常见于电子元器件装配工位间物料传递、小型零部件加工工序间流转、展会现场小型展品演示输送等空间受限的作业环境，相比长距离大型输送线，它更适配工位间距小、输送载荷轻、布局灵活度要求高的生产场景，能够填补大型输送设备无法覆盖的狭小作业空间物料输送空白。设备整体采用工业铝型材作为主体框架材料，铝型材自身带有的标准安装槽位无需额外焊接加工，所有连接部位均采用配套标准紧固件完成装配，既能够保证框架整体的结构强度，也方便后期根据现场布局需求调整机架尺寸、增减输送段长度，适配不同的工位排布要求。输送面采用平行排布的无动力滚筒作为承载输送部件，滚筒间距经过合理计算，能够保证直径大于滚筒间距的小型工件平稳放置在输送面上，不会出现卡滞、掉落的情况，工件放置后可依靠人力推动或者自身重力沿倾斜布置的输送面完成滑移输送，无需额外配置驱动电机，结构简单可靠，日常维护仅需定期清理滚筒缝隙内的杂物、检查滚筒转动灵活性即可，维护成本极低。设备底部配置有可调式支撑脚杯，能够根据现场地面的平整度调整各个支撑点的高度，保证整个输送面处于水平或者预设的倾斜角度，避免出现工件输送过程中跑偏、停滞的问题，脚杯底部的防滑胶垫能够增大与地面的摩擦力，提升设备放置的稳定性，即使在输送过程中受到轻微外力碰撞也不会出现移位。机架采用分层结构设计，上层为滚筒输送作业面，下层的斜向支撑与横向型材既能够强化框架整体的抗扭、抗弯强度，避免长时间承重后框架出现变形，也可以预留出空间安装小型工件收纳盒、作业指导书挂板等附属配件，拓展设备的现场使用功能。整体外形尺寸紧凑，安装时无需预埋固定螺栓，仅需将设备放置在预设工位位置，调整脚杯高度保证输送面水平即可投入使用，安装边界要求低，能够灵活嵌入现有生产线的工位间隙中，不会占用过多的生产作业空间，也可以根据实际使用需求多台拼接组成更长的输送线路，适配不同长度的输送需求。
