镂空网格分层置物机架结构设计

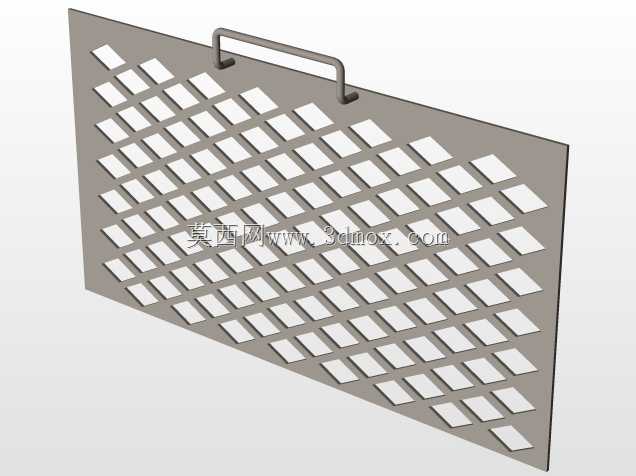

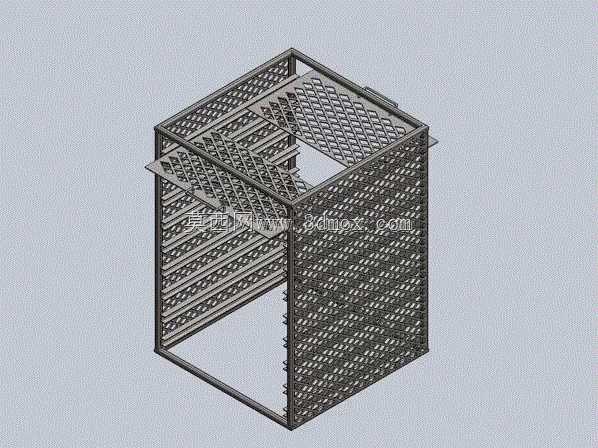

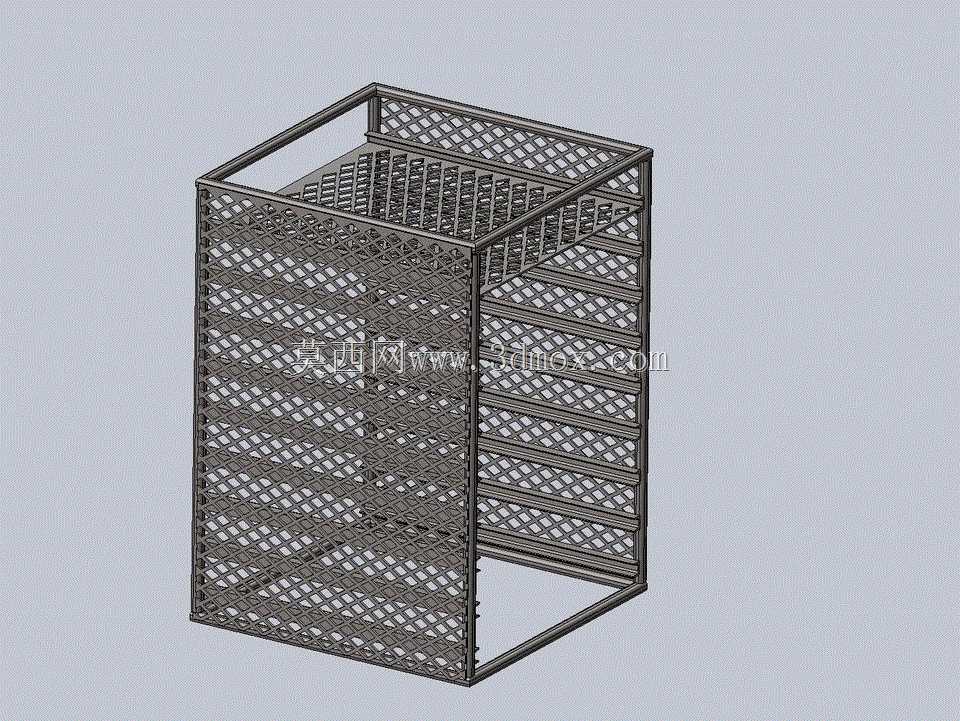

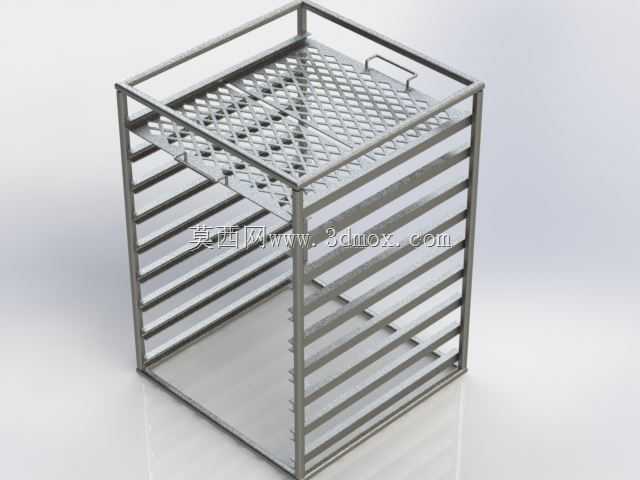

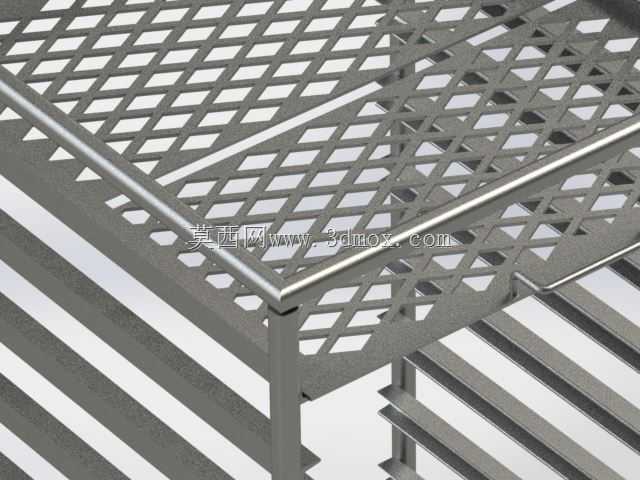

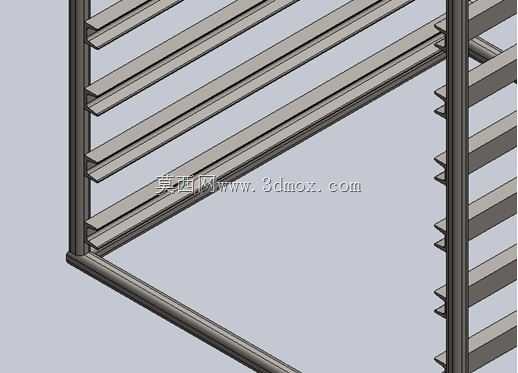

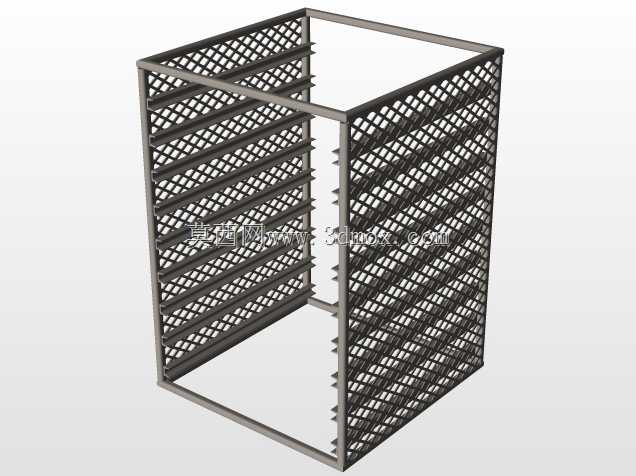

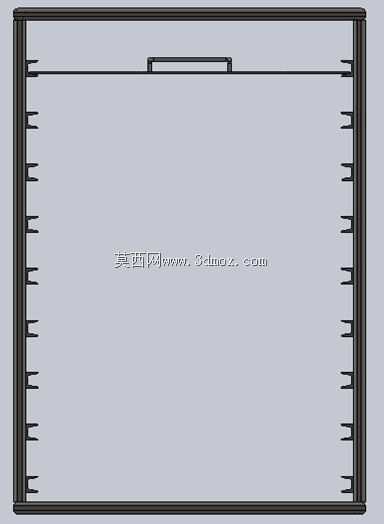

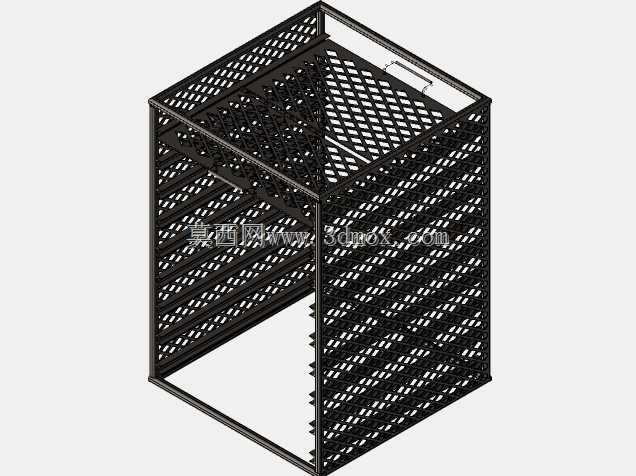

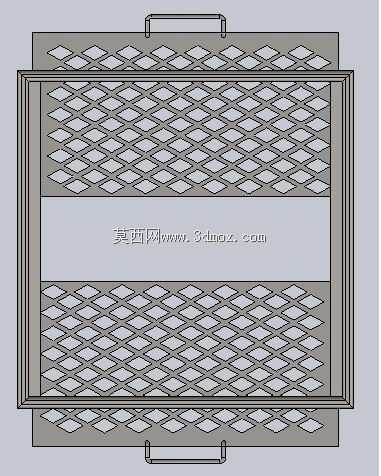

这款网格机架主要应用于工业生产车间物料周转存放、电子元器件老化测试承载、食品加工环节通风沥水放置以及实验室样品规整存储等场景，可适配不同工况下的置物承载需求，既可以独立作为置物单元使用，也可以多组拼接组成连续的物料存放线，适配流水线旁的工件暂存、恒温恒湿环境内的物料通风放置等多种作业需求。在实际用途层面，该机架凭借通体镂空的网格结构，能够在承载物料的同时保证空气的自由流通，避免密闭空间内积温、积潮对存放物件造成损伤，尤其适合需要通风散热的电子组件、需要沥干表面水分的清洗后工件、需要避免闷存的生鲜加工半成品等物件的存放，同时镂空结构也能减少整体自重，降低机架移动、搬运过程中的人力消耗，方便根据生产布局调整放置位置。从功能特性来看，机架采用立方体框架作为主体承载结构，框架边缘做了包边强化处理，能够避免网格边缘剐蹭操作人员或划伤存放物件，内部设置多组平行的分层承托网格板，可根据存放物件的高度灵活调整层板的安装位置，适配不同尺寸物件的存放需求，侧面的网格采用菱形冲孔结构，相比方形网格拥有更好的结构抗形变能力，在同等板材厚度下能够承受更大的侧向挤压力，避免存放物料过多时侧面出现外凸变形。在设计思路上，这款机架优先保证结构强度与通风性能的平衡，整体采用等边角钢作为主框架的支撑型材，在框架的四个角位做了焊接加固处理，保证整体框架的方正度，避免长期承重后出现框架扭曲变形的问题；网格部分采用统一规格的冲孔网板，通过折边工艺与主框架进行铆接固定，既减少了焊接带来的表面不平整问题，也方便后续局部网格出现磨损时单独更换网板，降低维护成本；机架顶部预留了凸起的拼接定位边，多组机架堆叠放置时可以通过定位边实现快速对位，避免堆叠后出现滑移倾倒的问题。在外形尺寸与安装边界方面，这款机架采用正方体基准外形设计，整体长宽高比例协调，底部预留了100mm的叉车作业空间，方便使用手动液压叉车或电动叉车对整机架物料进行整体转运，无需人工逐件搬移；机架的外边缘没有突出的尖锐结构，所有外露的型材端部都做了封边处理，安装放置时仅需要保证放置地面平整度误差在5mm以内即可稳定放置，无需额外打膨胀螺丝固定，可灵活适配不同的地面条件，若需要固定安装，也可通过底部预留的安装孔位配合膨胀螺丝与地面进行固定，满足高负载、高周转频次场景下的使用需求。
