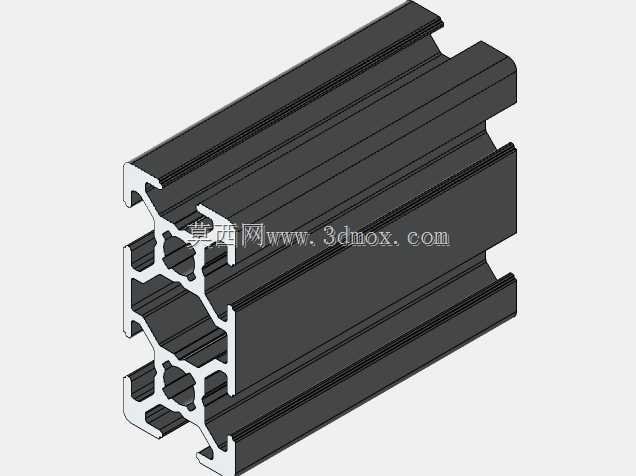

20X40规格BR系列工业铝型材结构

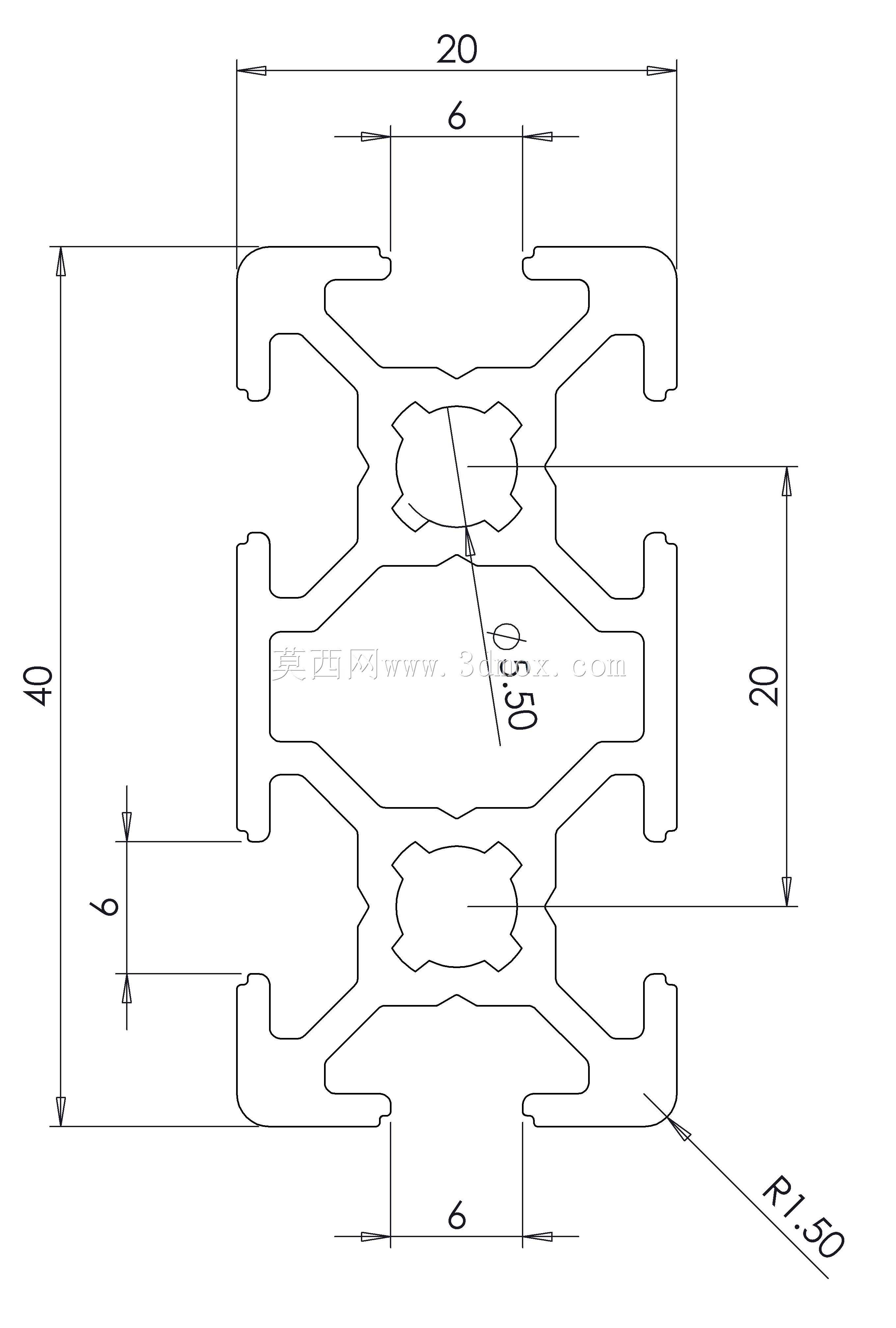

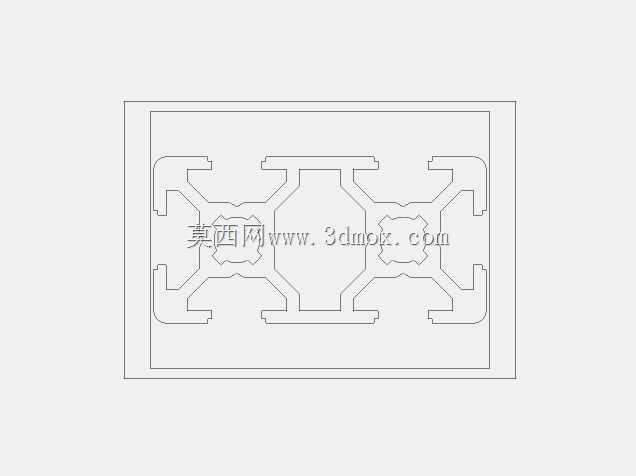

这款20X40规格的BR系列铝型材，是工业框架搭建场景中应用极为广泛的基础构件，主要面向小型自动化设备机架、设备防护栏侧边、轻型物料输送线侧梁、桌面型工装台框架、检测设备安装支架等场景使用，适配各类需要轻量化搭建、快速拆装的工业组装需求，尤其适合空间紧凑、载荷要求适中的设备布局场景，能够在保证结构强度的同时，最大限度压缩安装占用空间。从功能特性来看，该型材自带的6毫米标准槽型可与同系列BR型材完全兼容，配套的T型螺栓、弹性螺母、角码、端盖等连接配件均可直接通用，无需额外做开槽或适配加工，组装时仅需将配件卡入槽内旋紧即可完成固定，大幅缩短现场组装的工时，同时槽型内部做了防滑限位设计，配件卡入后不会沿槽体随意滑动，安装定位精度更高，后期调整工位或改装框架时，仅需松开紧固件即可调整安装位置，无需对型材做破坏性拆解，框架的复用率远高于传统焊接式钢结构架。在设计思路上，这款型材采用了多腔室中空加强结构，截面内部设置了多道纵横交错的加强筋，在控制整体重量的前提下，大幅提升了型材的抗弯、抗扭性能，避免长跨度安装时出现中部下挠变形的问题；型材的外边缘做了小圆角钝化处理，组装和使用过程中不会划伤操作人员，表面经过阳极氧化处理，具备良好的耐磨、防腐蚀性能，在常规车间环境下长期使用不会出现表面锈蚀、掉漆的问题，日常清洁仅需擦拭即可维持外观整洁。从外形尺寸与安装边界来看，这款型材的截面外轮廓尺寸严格控制为20毫米宽度、40毫米高度，长度可根据实际使用需求任意裁切，槽口深度与宽度完全匹配6毫米标准紧固件，安装时相邻型材拼接可采用直角连接、45度斜角连接、平行拼接等多种方式，单根型材的直线度控制在每米0.5毫米以内，拼接后整体框架的平面度偏差极小，能够满足各类精密检测设备、小型实验装置的安装基准要求；型材的中空内腔还可穿设设备的气管、线缆、传感器信号线等，将管线隐藏在型材内部，既能够避免管线外露被剐蹭损坏，也能让整体设备外观更加整洁规整，减少车间内的安全隐患。在实际使用过程中，这款型材既可以单独作为小型设备的安装导轨使用，也可以多根组合搭建为多层置物架、设备防护围挡、物料周转车框架等结构，搭配对应的脚轮、调平地脚、合页、把手等配件，可快速组装出符合现场需求的各类工装结构，无需复杂的焊接、表面处理工序，普通操作人员仅需使用内六角扳手即可完成全部组装工作，大幅降低了非标准工装的制作成本与周期。
