带皮带张紧调节的电机轴安装驱动结构

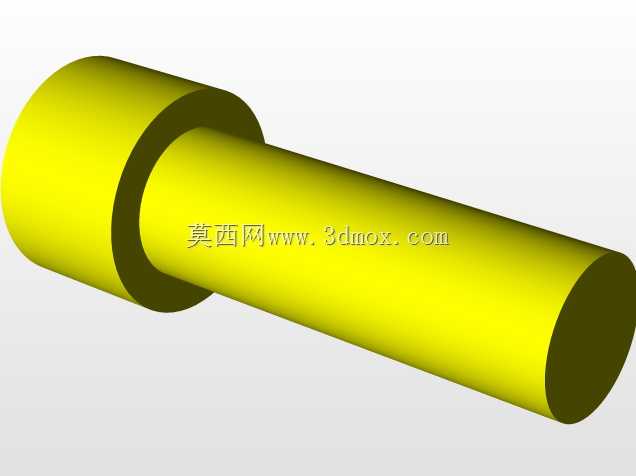

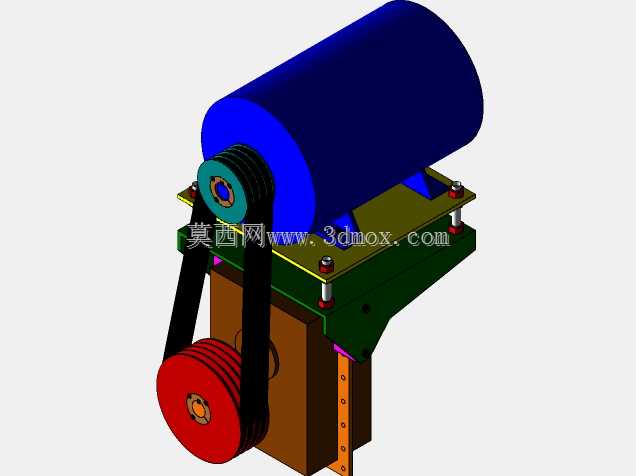

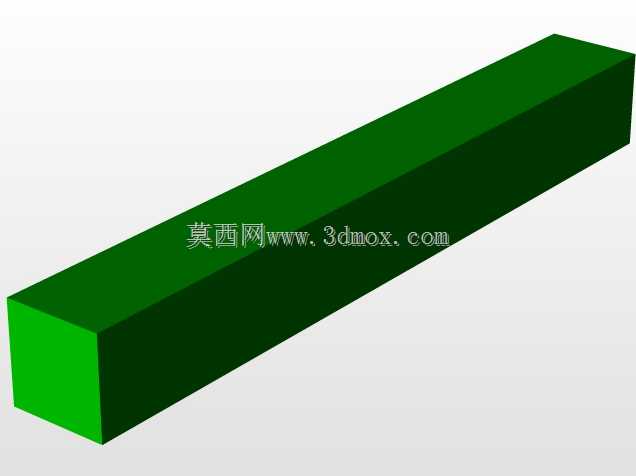

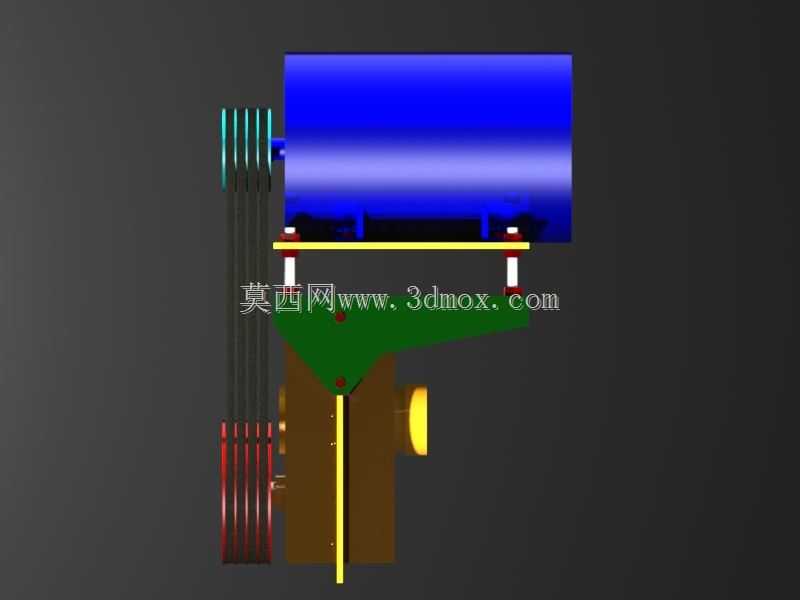

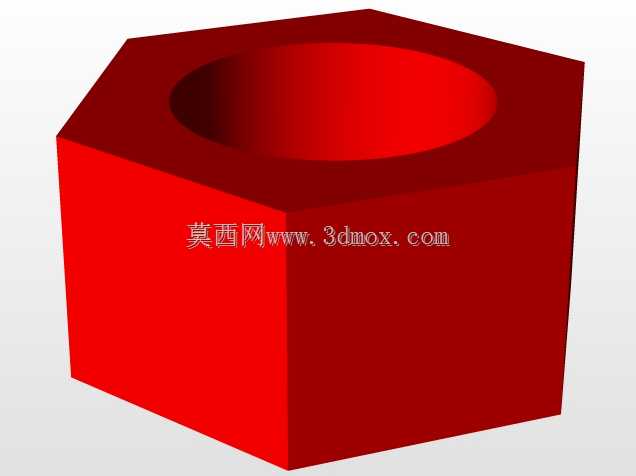

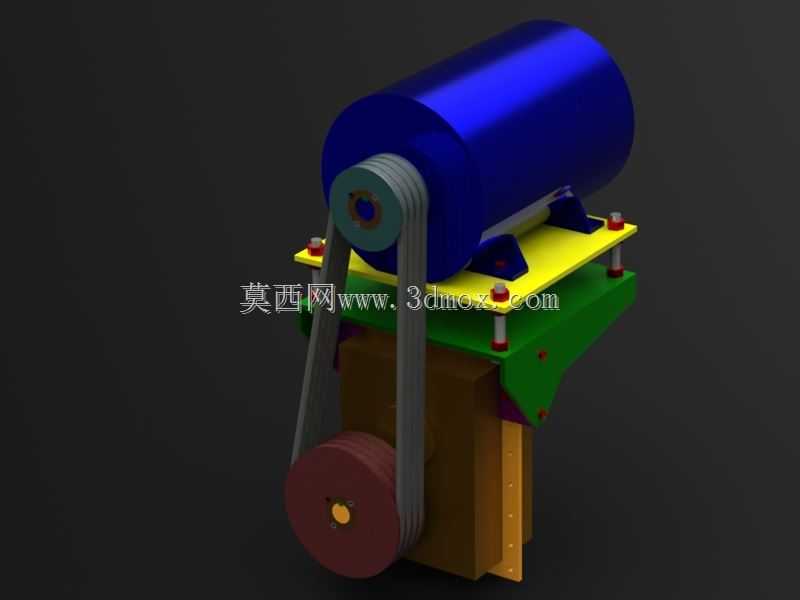

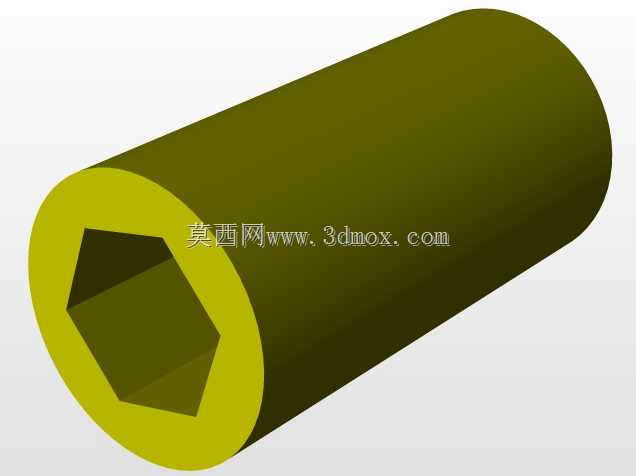

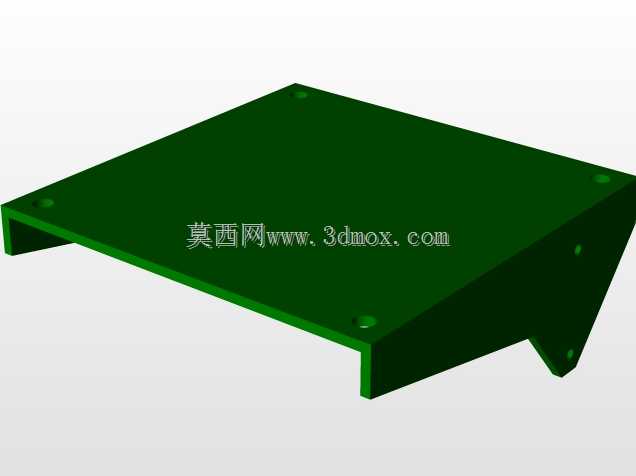

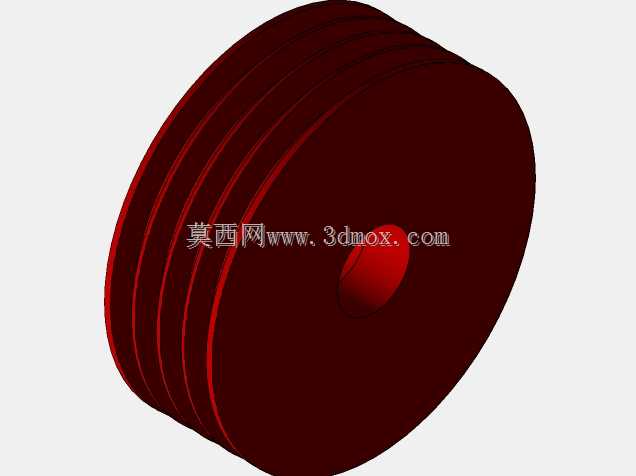

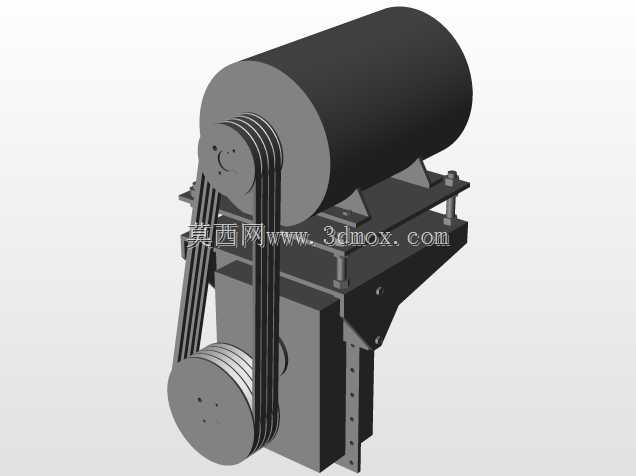

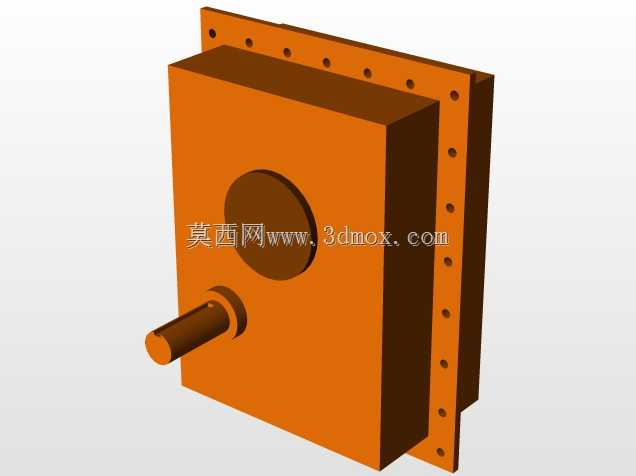

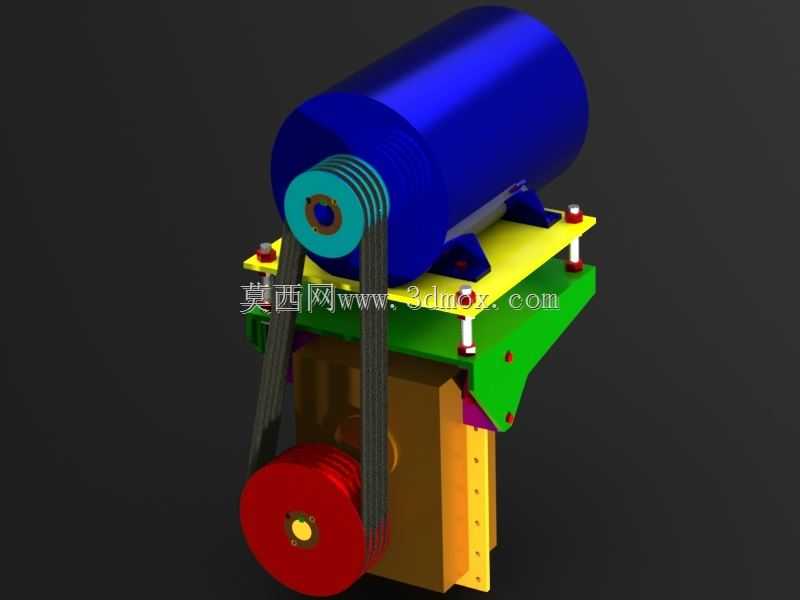

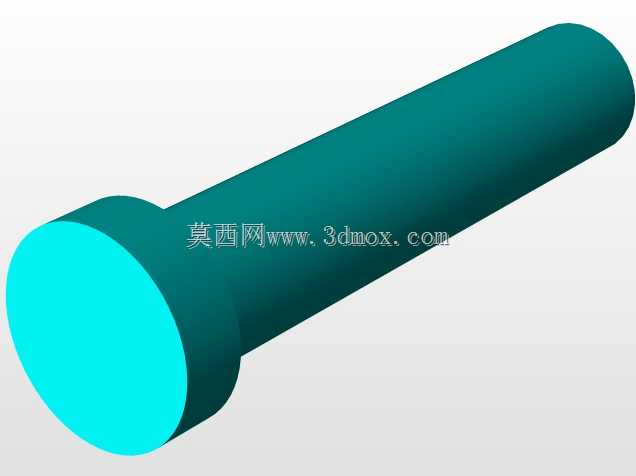

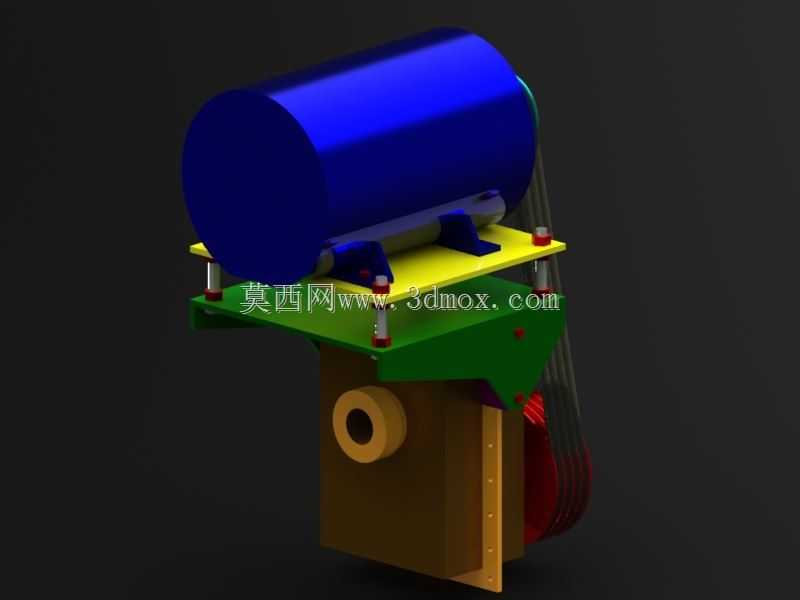

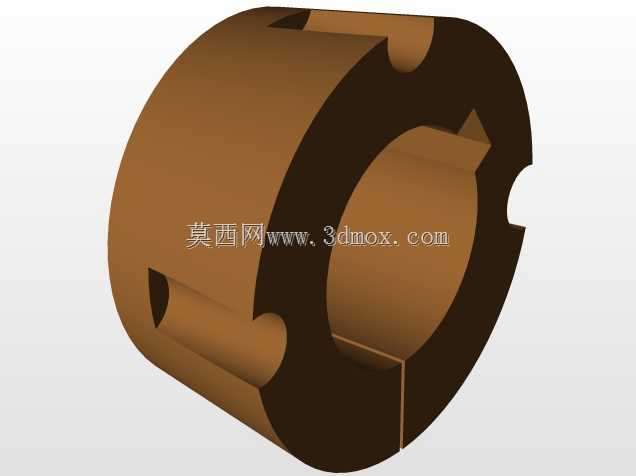

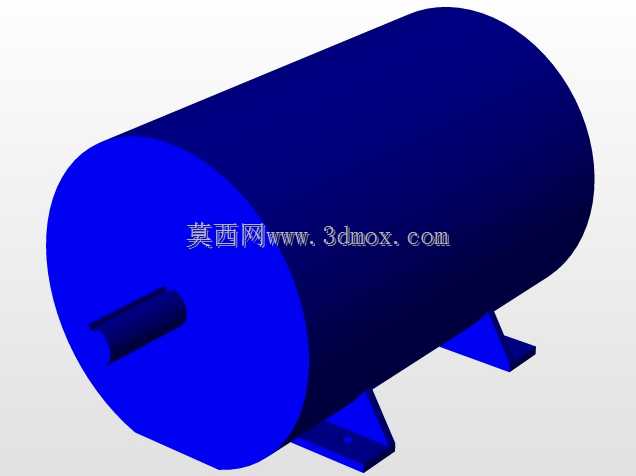

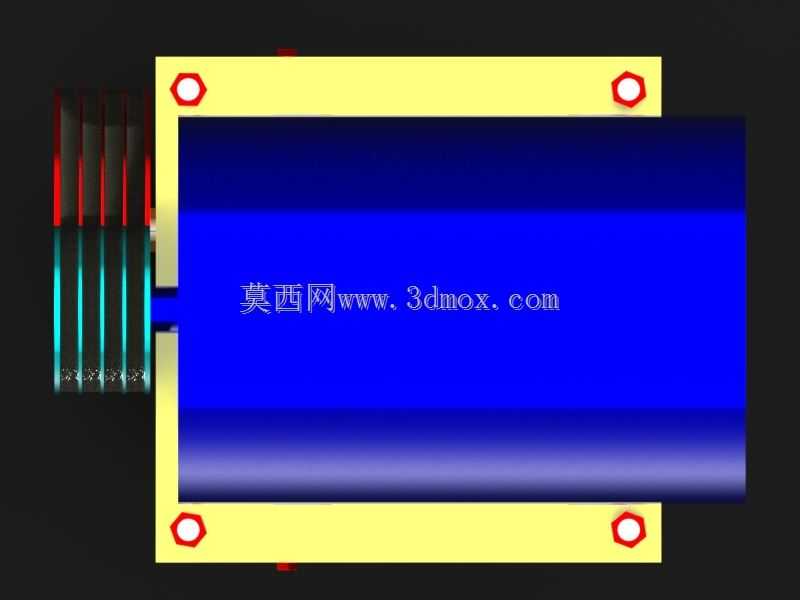

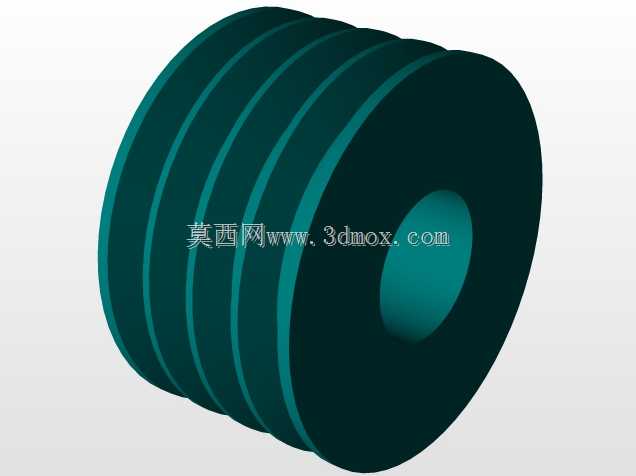

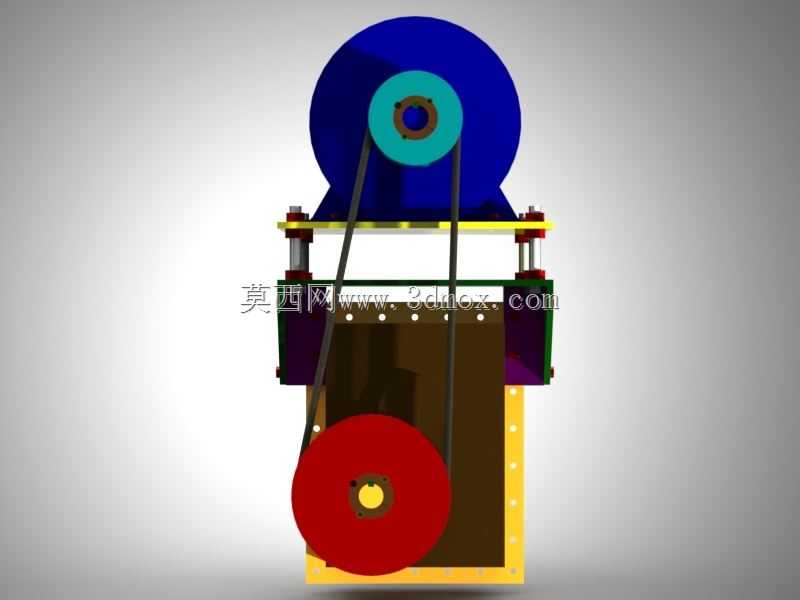

这套电机轴安装驱动结构，主要面向中小型工业生产设备的动力传输场景，常见应用于小型输送线、轻工加工设备、辅助传动工位等需要将电机旋转动力稳定输出至从动执行端的场合，承担着将电机输出扭矩通过皮带传动平稳传递至下游负载的核心作用，可适配常规卧式安装的动力布局需求，在不需要高精密同步传动、允许一定传动缓冲的工况下具备良好的适配性。整套结构以卧式安装的驱动电机为核心动力源，电机输出轴端固定有多槽皮带轮，通过三角皮带与下方从动轴端的皮带轮形成传动副，实现动力的减速或等速传递。结构中专门设计了可调式电机安装底座，上层托板用于承托固定电机本体，通过四角的调节螺柱与下层安装支架连接，可通过调整螺柱的锁紧高度改变电机的安装高度，以此调节皮带的张紧程度，避免皮带长期运行松弛后出现打滑、传动效率下降的问题，同时也能在皮带安装拆卸时提供足够的操作余量，降低维护难度。下层安装支架采用折弯成型的承力结构，一侧设置有延伸的安装边，可通过螺栓直接固定在设备的主机架立面，为整套驱动结构提供稳定的安装支撑，支架上预留的长条形调节孔位，还可实现安装位置的微调，适配不同中心距的传动布局需求。整套结构的安装边界充分考虑了常规工业设备的安装空间，电机轴线与从动轮轴线保持严格平行，安装时需保证两皮带轮的轮槽处于同一平面，避免皮带偏磨缩短使用寿命；张紧调节结构的调节行程可覆盖常规三角皮带的张紧量需求，无需额外加装张紧轮即可满足传动张紧要求，整体结构紧凑，承力部件均采用钢制结构加工，可承受常规中小型电机运行时的振动与扭矩载荷，传动过程中皮带可缓冲电机启动时的冲击载荷，对下游负载起到一定的保护作用，同时整体结构拆装便捷，日常维护仅需定期检查皮带磨损情况与张紧度即可，适配多数常规工业传动场景的使用需求。
