法兰连接暗杆式手动闸阀结构设计

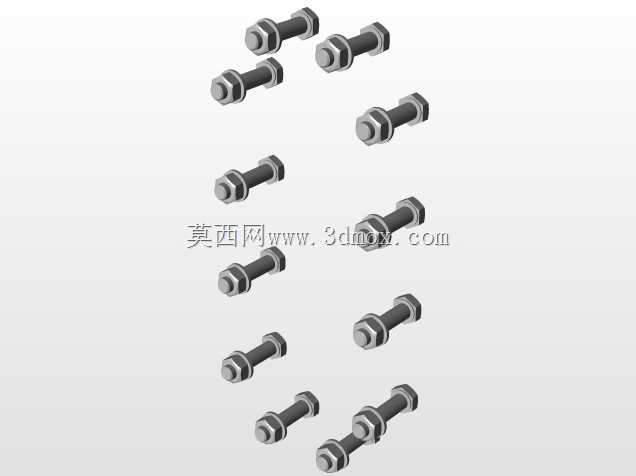

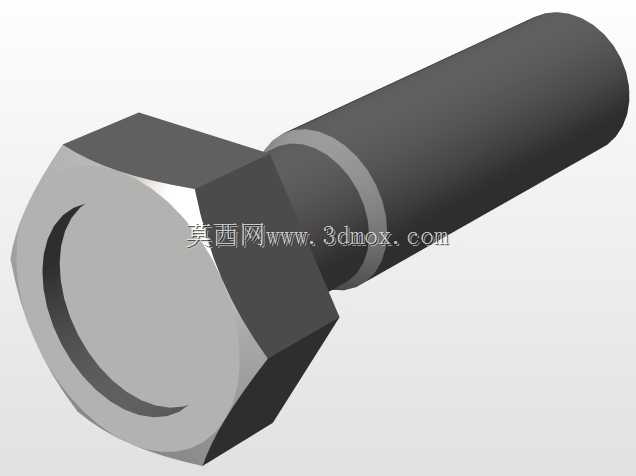

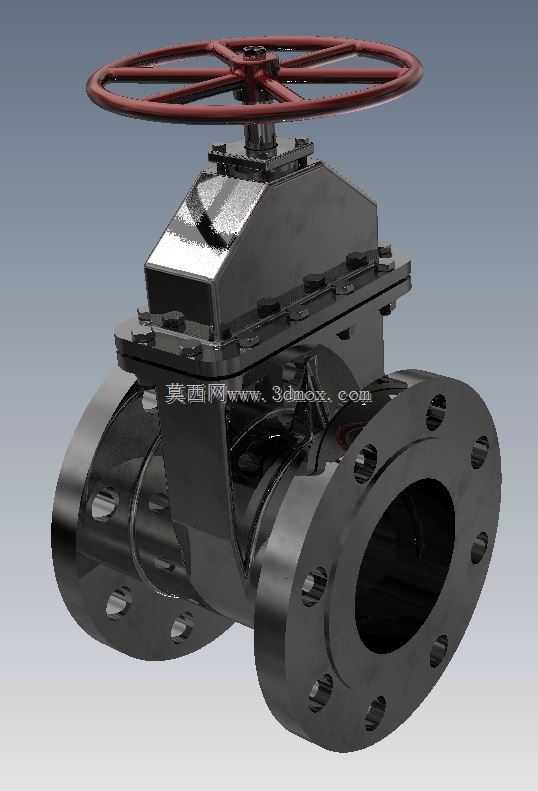

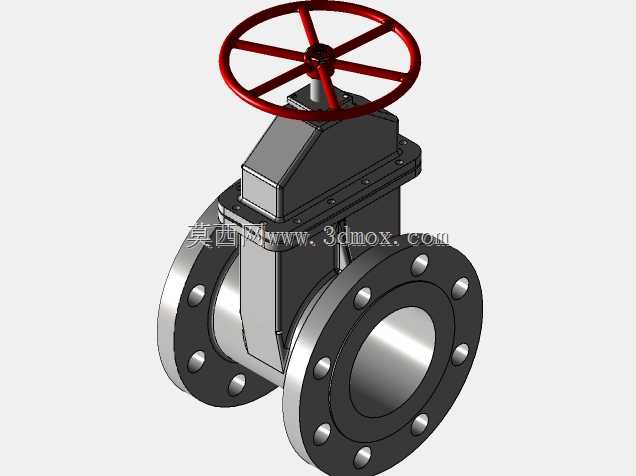

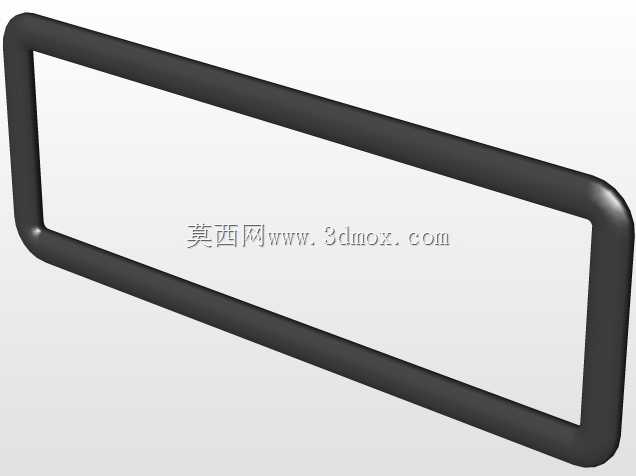

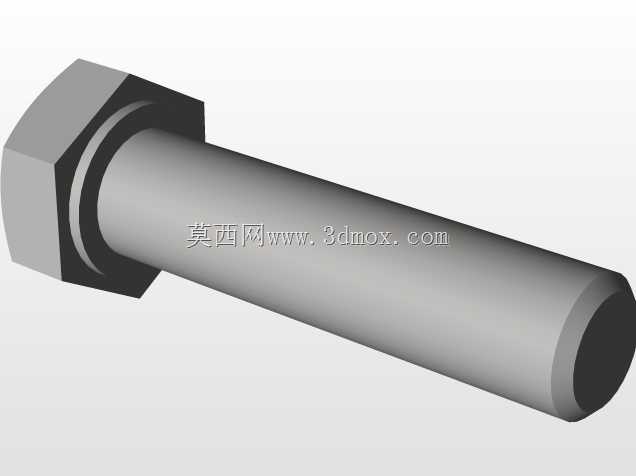

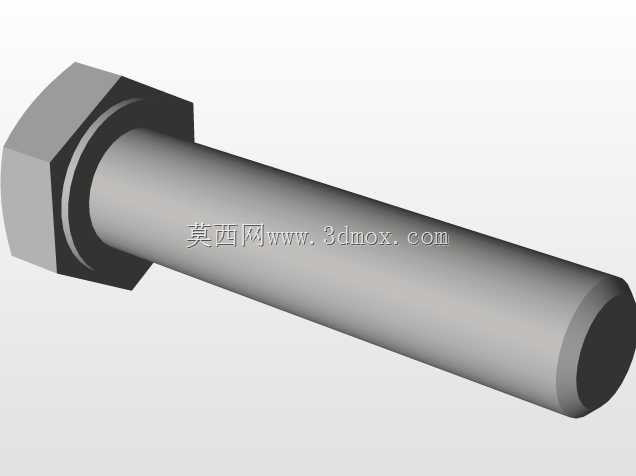

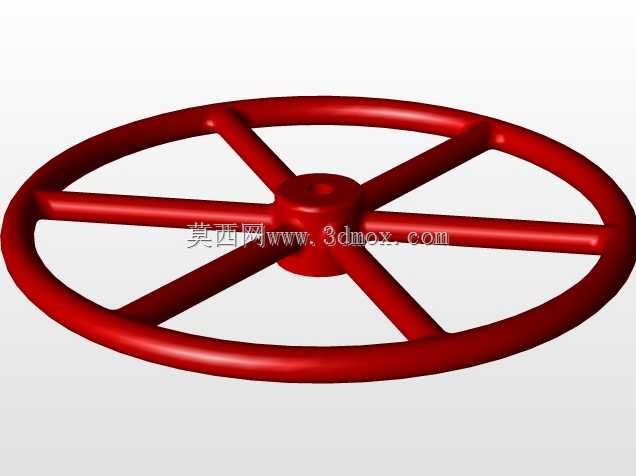

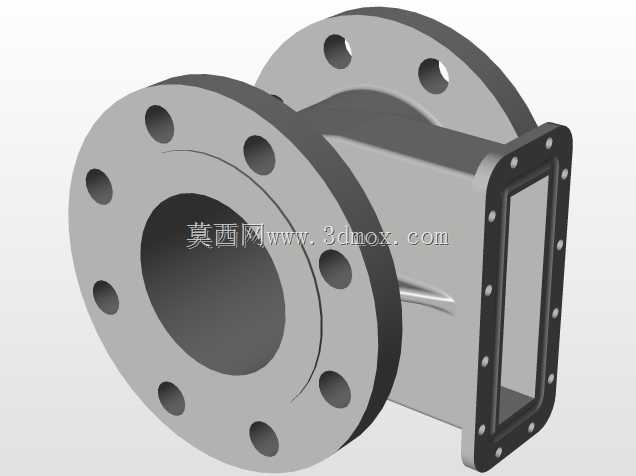

这款手动法兰闸阀主要面向工业流体输送管路系统设计，可广泛应用于石油化工、市政给排水、暖通供热、液压动力传输等场景，作为管路截断控制的核心部件，承担着接通或切断管路内介质通路的作用，不适用于调节介质流量，仅做全开或全关工况使用，能够适配水、油品、蒸汽等多种常规中性介质的输送管控需求。产品采用暗杆楔式闸板结构设计，阀杆仅做旋转运动不随闸板升降，整体安装高度固定，能够适配安装空间高度受限的管路布设场景，避免明杆阀杆外伸带来的空间占用与外部磕碰损伤问题。顶部采用轮辐式手轮驱动结构，手轮直径匹配操作力矩需求，操作人员无需额外辅助工具即可施加足够的操作扭矩，实现闸板的平稳升降，手轮表面做防滑结构处理，操作施力时不易打滑，启闭过程手感反馈清晰，可直观判断阀门的启闭状态。阀体两侧采用标准法兰连接结构，法兰端面加工有均匀分布的螺栓孔，可与同压力等级的管路法兰直接对接，安装时通过螺栓紧固配合密封垫片即可实现可靠密封，安装拆卸便捷，便于后期管路维护与阀件更换。产品通流部位做平滑流道设计，介质流经阀体时阻力损失小，不会产生明显的流道涡流与压力损耗，能够有效降低管路输送过程中的动力消耗。阀体整体采用铸造结构成型，壁厚均匀满足对应压力等级的强度要求，中法兰部位采用螺栓紧固连接，配合密封垫片实现中腔密封，可有效避免介质外漏风险。该闸阀的公称通径对应法兰直径为127.1毫米，安装时需预留足够的法兰对接操作空间，手轮操作侧需预留不小于手轮半径的操作空间，便于日常启闭操作与后期维护检修。设计过程中充分考虑了工业现场的使用工况，整体结构结实耐用，运动部件配合间隙合理，长期使用不易出现卡滞问题，密封副匹配精度高，全关状态下密封性能可靠，可有效截断介质通路，避免内漏问题产生。
