工业输送线用滚轮支撑支架结构设计

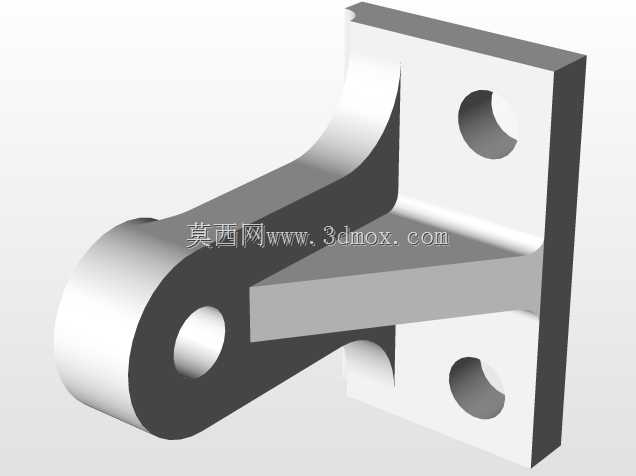

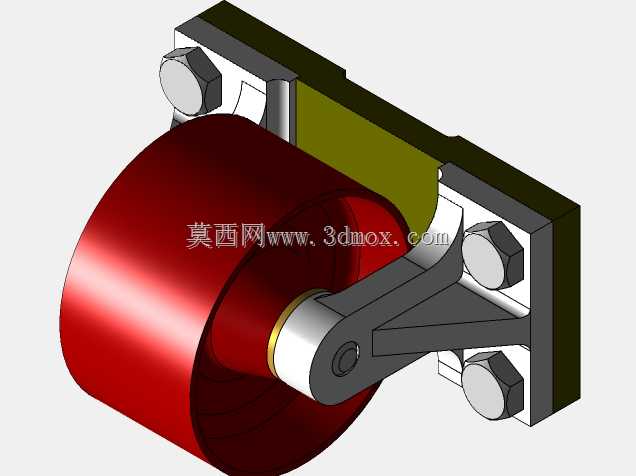

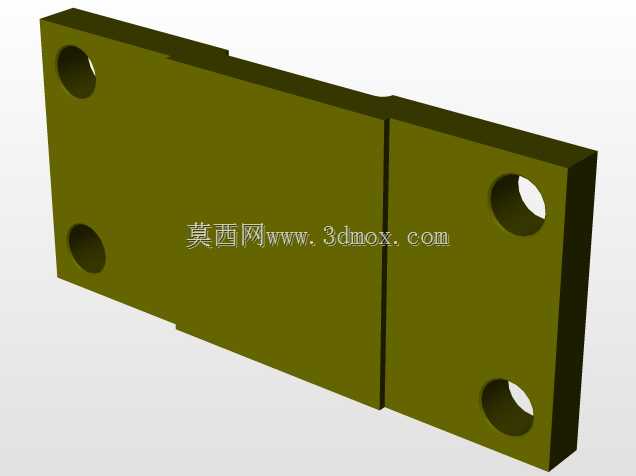

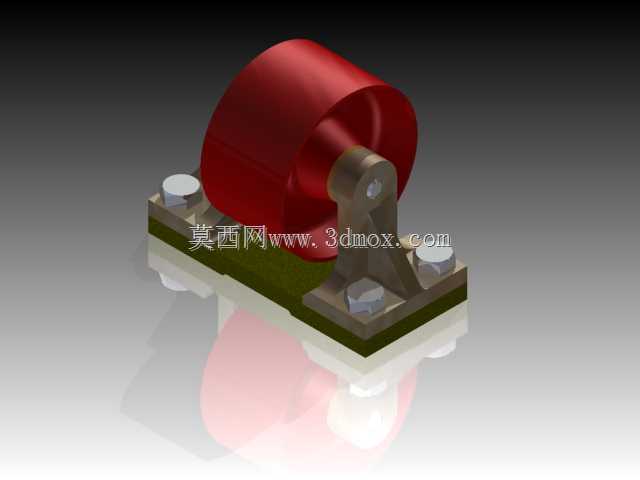

该滚轮支架是工业生产场景中应用极为广泛的支撑导向类机械构件，主要适配各类轻型输送设备、工装滑移机构、物料导向工位的使用需求，在流水线物料传输、工装夹具滑移导向、小型设备活动部件支撑等场景中承担核心的滚轮承载与定位作用，能够为转动滚轮提供稳定的安装基准，同时将滚轮承受的径向载荷平稳传递至设备安装基面，避免滚轮运行过程中出现偏摆、窜动问题，保障配套转动部件的运行平顺性。从功能特性来看，这款支架采用分体式组合结构设计，底部为带安装孔的矩形安装基座，基座上方设置带同轴销轴孔的立式支撑耳板，销轴孔内可穿装配套滚轮轴，实现滚轮的可转动固定，支架侧面设置的加强筋结构能够大幅提升立式耳板的抗载荷能力，避免长期受径向力出现耳板变形、销轴孔错位的问题，整体结构可承受垂直于安装面的径向载荷，同时适配一定范围内的轴向偏移补偿，降低安装对位的精度要求。设计过程中，工程师首先围绕滚轮的承载需求确定基座的安装孔位布局，四个角点布置的安装孔可通过标准螺栓将支架牢牢固定在设备安装面上，孔位间距经过精准核算，既保证安装后的连接强度，也预留了足够的螺栓操作空间，方便现场安装与后期维护拆卸；立式支撑耳板的销轴孔与基座安装面的垂直度经过严格公差约束，确保滚轮安装后转动轴线与安装面保持平行，避免滚轮运行过程中出现偏磨、卡滞问题；滚轮与支架之间预留的间隙经过合理设计，既避免滚轮转动时与支架本体产生摩擦干涉，也控制了整体结构的占用空间，适配紧凑安装场景的使用需求。从外形尺寸与安装边界来看，该支架整体采用矩形基座搭配立式耳板的布局，基座长宽尺寸适配常规轻型输送线的型材安装面，安装孔位可直接匹配标准工业铝型材或钢板安装面的孔距要求，无需额外加工转接板；支架整体高度经过优化，在保证滚轮有足够转动空间的前提下尽可能压缩竖向尺寸，降低整体结构的重心，提升承载后的稳定性；销轴孔的直径适配常规标准直径的滚轮轴，可直接搭配市售标准滚轮组件使用，降低配件采购与替换成本。支架各部件的连接结构经过强度校核，基座与耳板之间的连接强度可满足长期交变载荷下的使用要求，不会出现焊缝开裂、连接松动的问题，整体结构兼顾了安装便捷性、运行稳定性与维护便利性，能够适配多数工业场景下的滚轮支撑安装需求。
