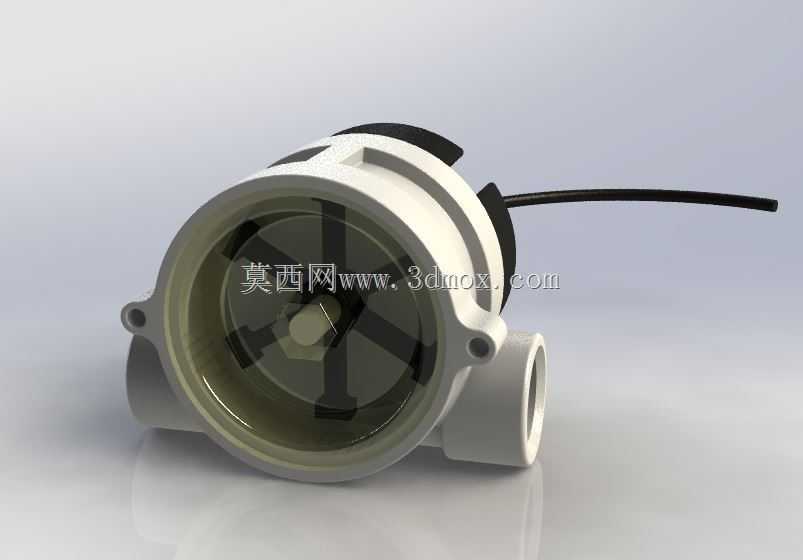

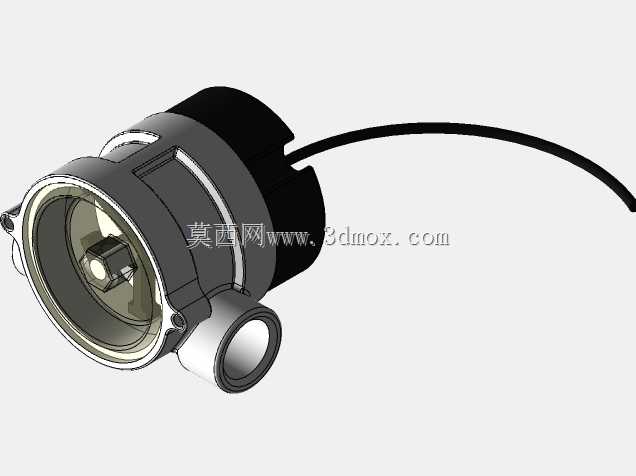

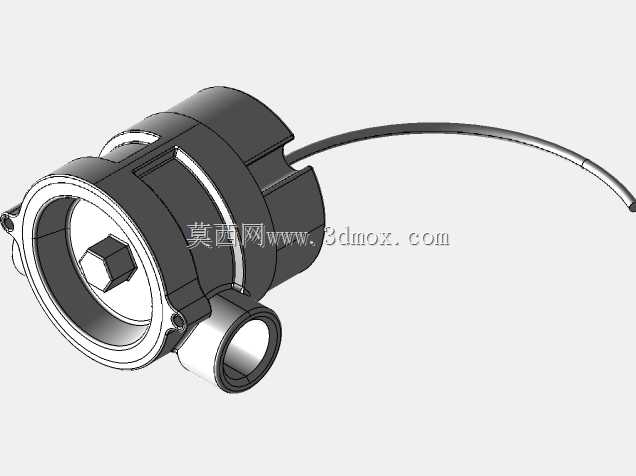

Gems RFO系列PP材质流量传感阀体结构

该款流量传感阀体主要面向民用净水、小型工业循环水、化工试剂输送、暖通空调水系统等对流体计量有需求的场景，作为流量监测单元的核心承载结构，它需要同时完成流体导通、叶轮组件容纳、传感模块固定、管路密封对接的多重功能，是整套流量传感装置的结构基础。在实际应用中，这类阀体常被安装在净水设备的进出水管路、小型冷却循环系统的供液回路、弱腐蚀性药剂的输送管段中，实时反馈管路内的流体通断状态与瞬时流量参数，为系统的流量控制、缺液保护、流量累计计量提供可靠的结构支撑。从功能特性来看，这款阀体采用PP材质打造，具备优秀的耐弱酸碱腐蚀能力，适配多数民用与轻工业场景的流体介质，不会因长期接触水基介质出现锈蚀、结垢问题，材质本身的轻量化属性也降低了整套传感单元的自重，降低了管路安装后的承重负担。阀体的流道设计采用了低阻直通式结构，流体进入阀体后可以平缓冲击内置的叶轮组件，避免流道突变造成的压损过大问题，同时叶轮腔的空间经过精准校核，既保证叶轮转动无卡滞，又能让流体充分推动叶轮旋转，确保流量监测的灵敏度，即使是较低流速的流体也能被有效识别。在设计思路上，这款阀体充分考虑了安装与维护的便捷性，两端采用标准G1/2管螺纹接口，能够直接对接市面上多数同规格的水暖管路、塑料软管接头，无需额外定制转换配件；阀体侧面预留的传感元件安装位做了密封台阶设计，安装霍尔传感模块时可以通过密封圈实现静密封，避免流体渗漏到电路部分；阀体顶部的透明视窗采用内嵌式安装结构，既可以直观观察内部叶轮的转动状态，方便现场排查故障，又能保证视窗与阀体结合处的密封强度，不会因管路压力出现视窗脱落、渗漏问题。从安装边界来看，阀体的主体外轮廓做了圆弧过渡处理，没有突出的尖锐结构，安装时所需的操作空间较小，侧面的安装固定耳预留了标准安装孔位，可以通过扎带或者小螺丝将阀体固定在设备机架上，避免管路震动造成阀体接口松动；阀体的出线位置做了防弯折结构，传感器的引出线从阀体侧方的专用线槽引出，不会与周边管路、结构件产生摩擦，延长引线的使用寿命。整体结构在满足功能需求的前提下，尽可能简化了零件数量，降低了装配难度，适合批量生产应用。
