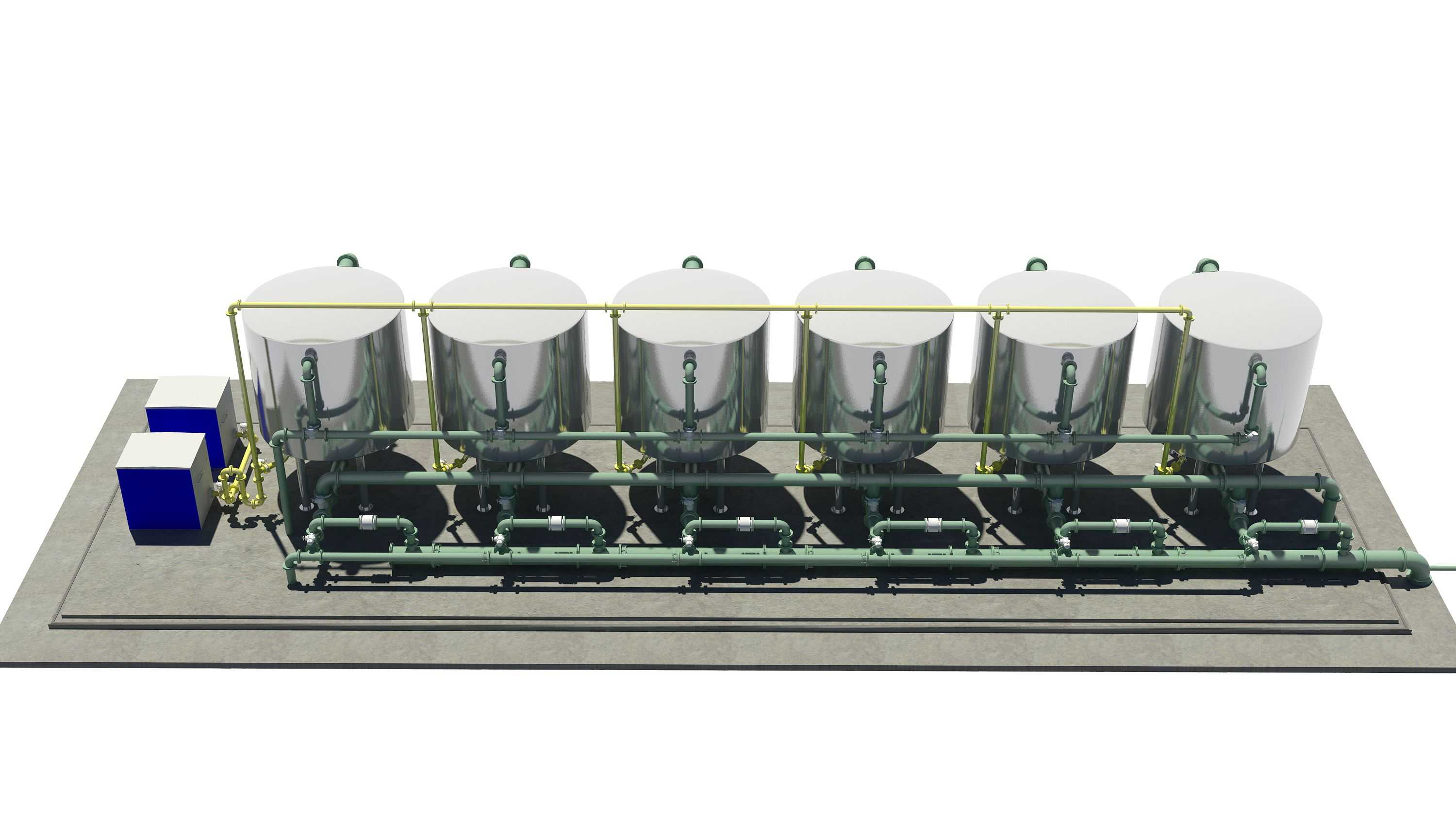

多罐并联工业压力过滤成套管路装置

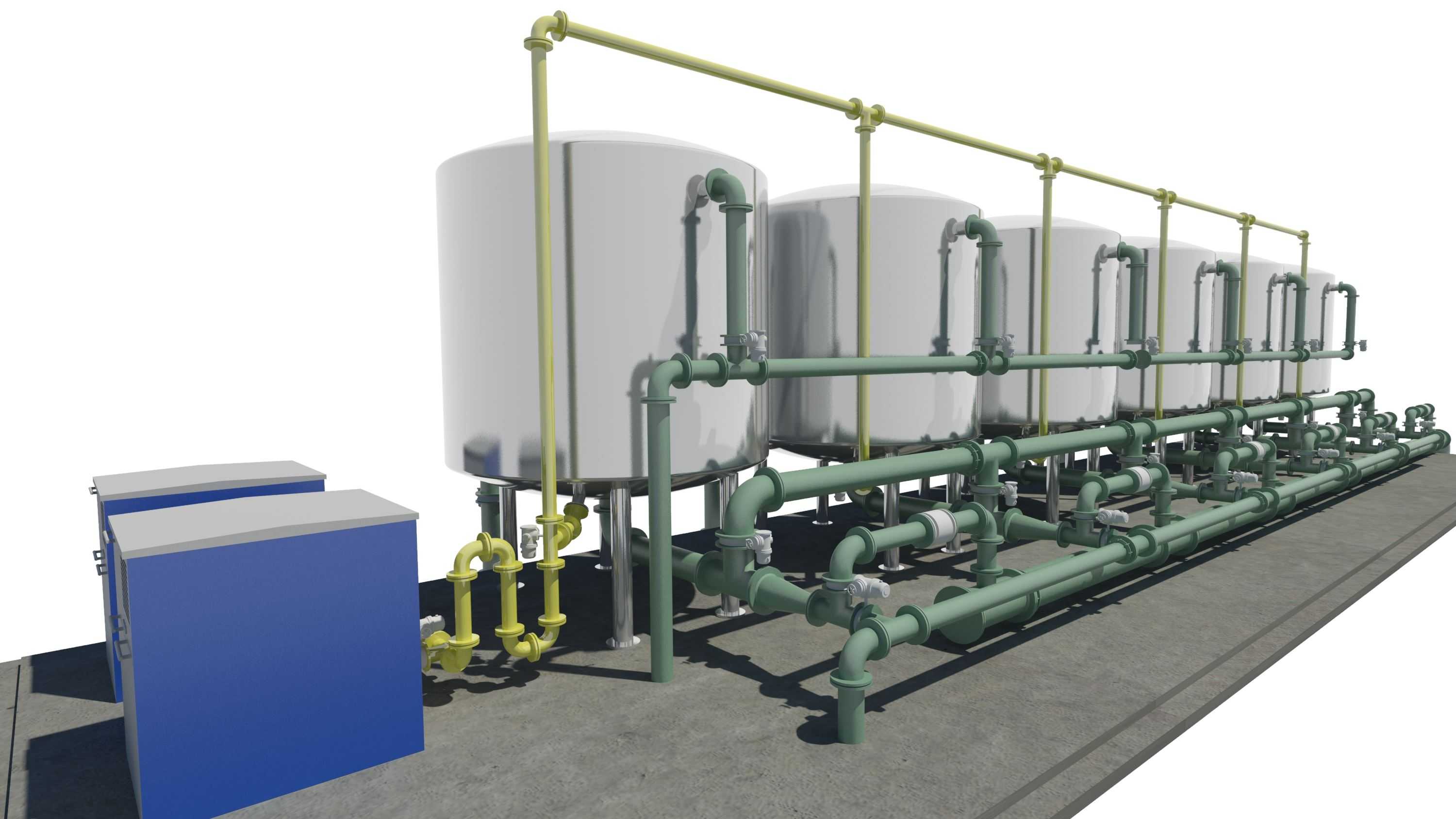

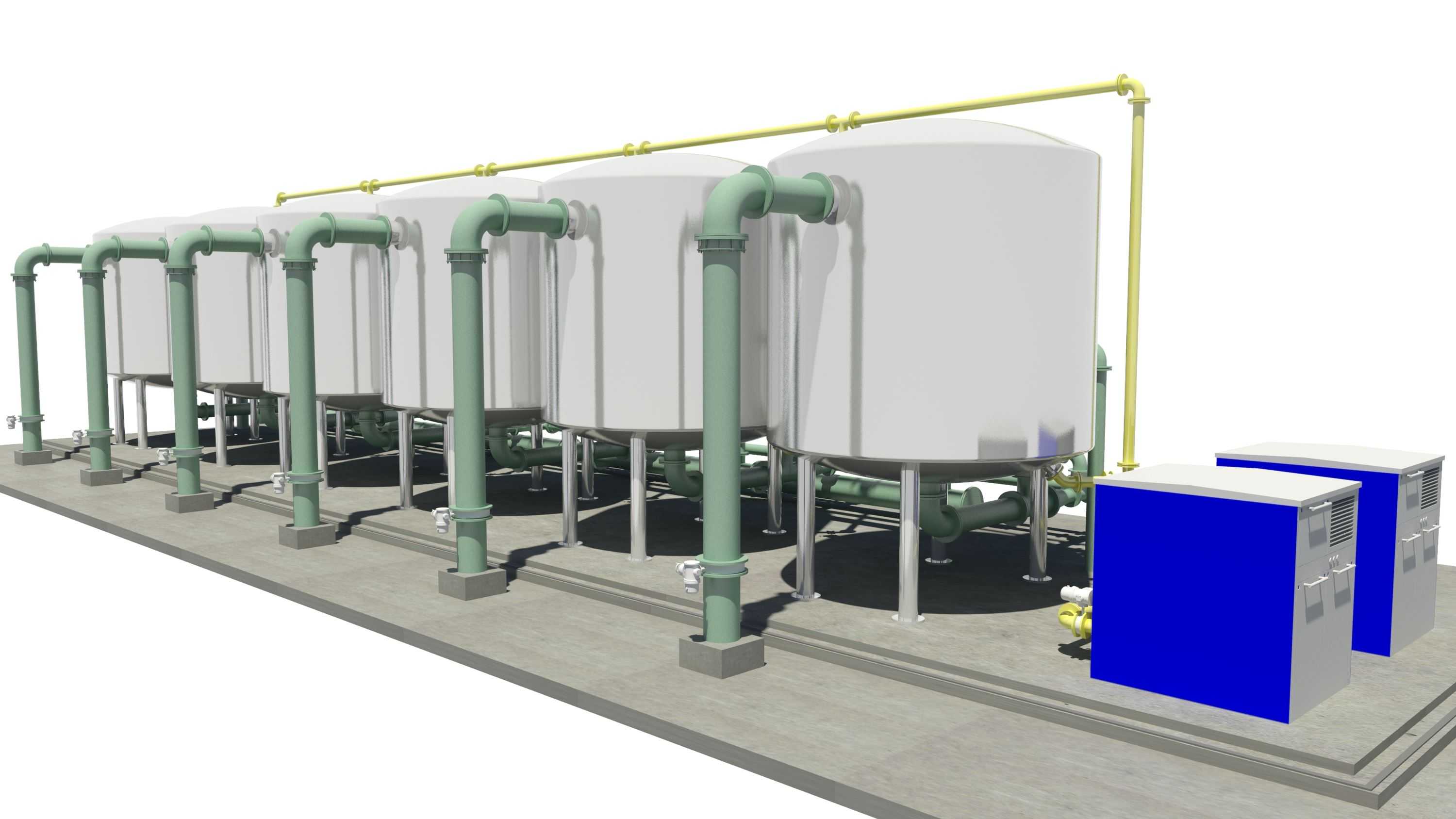

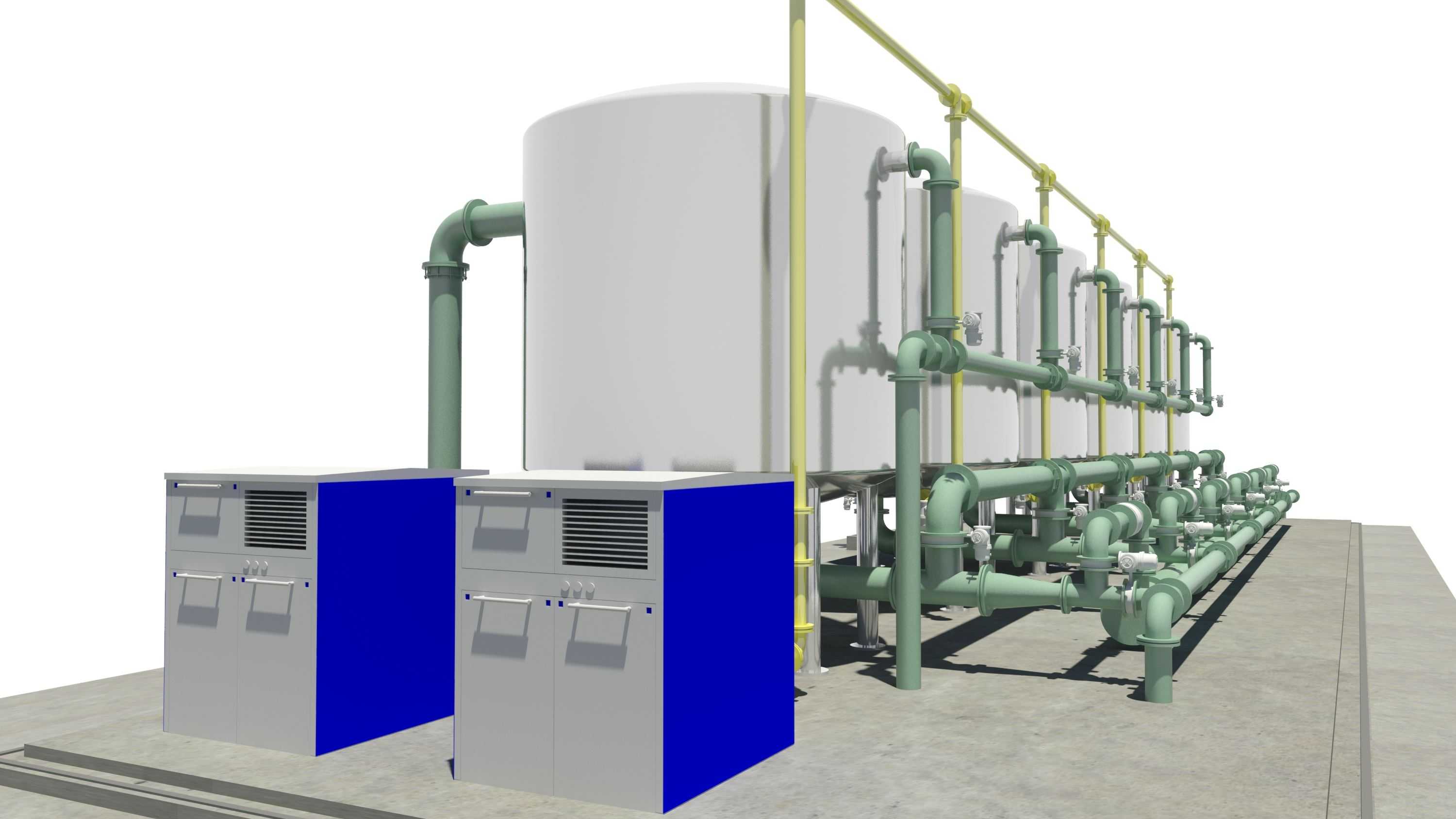

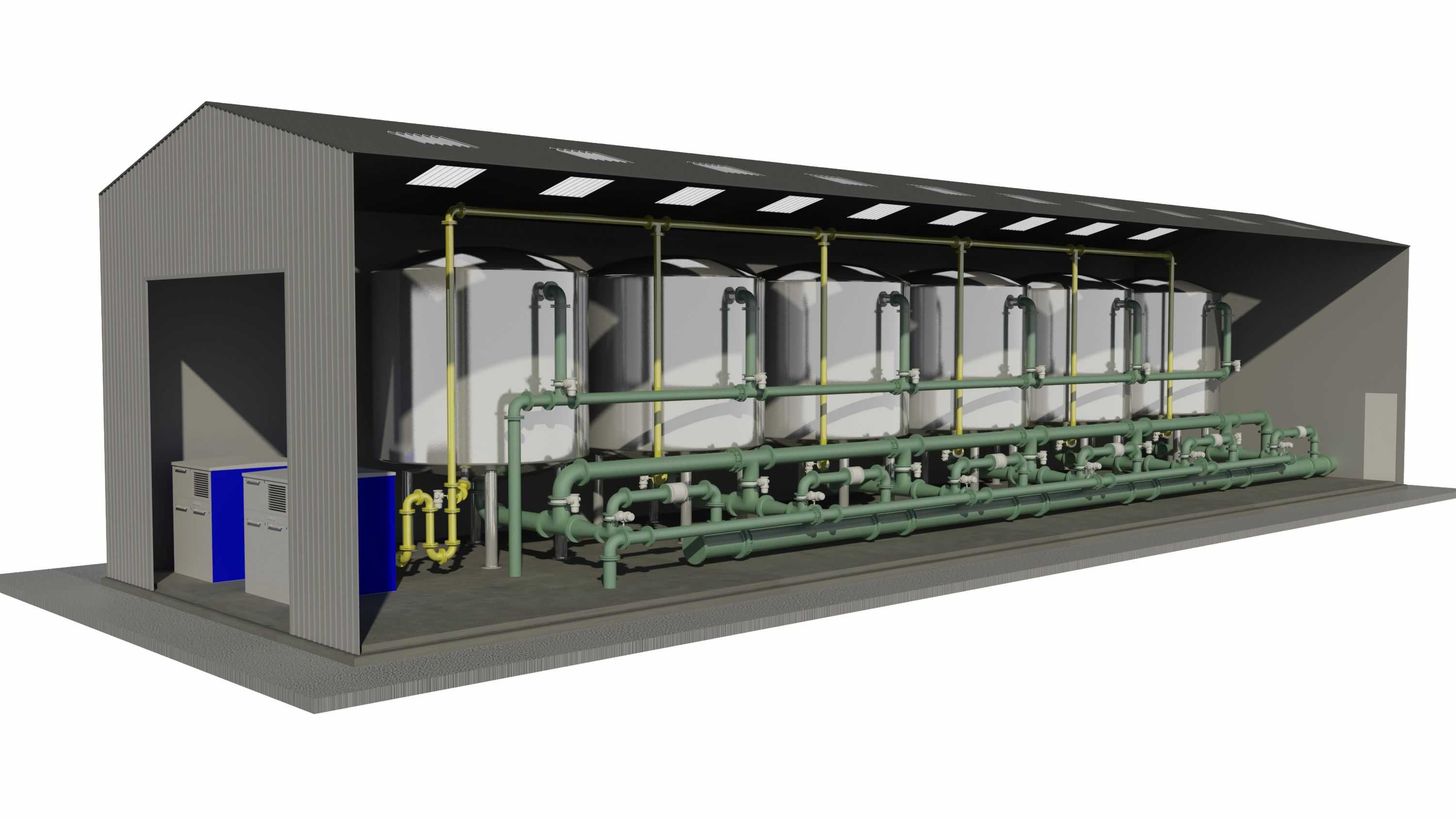

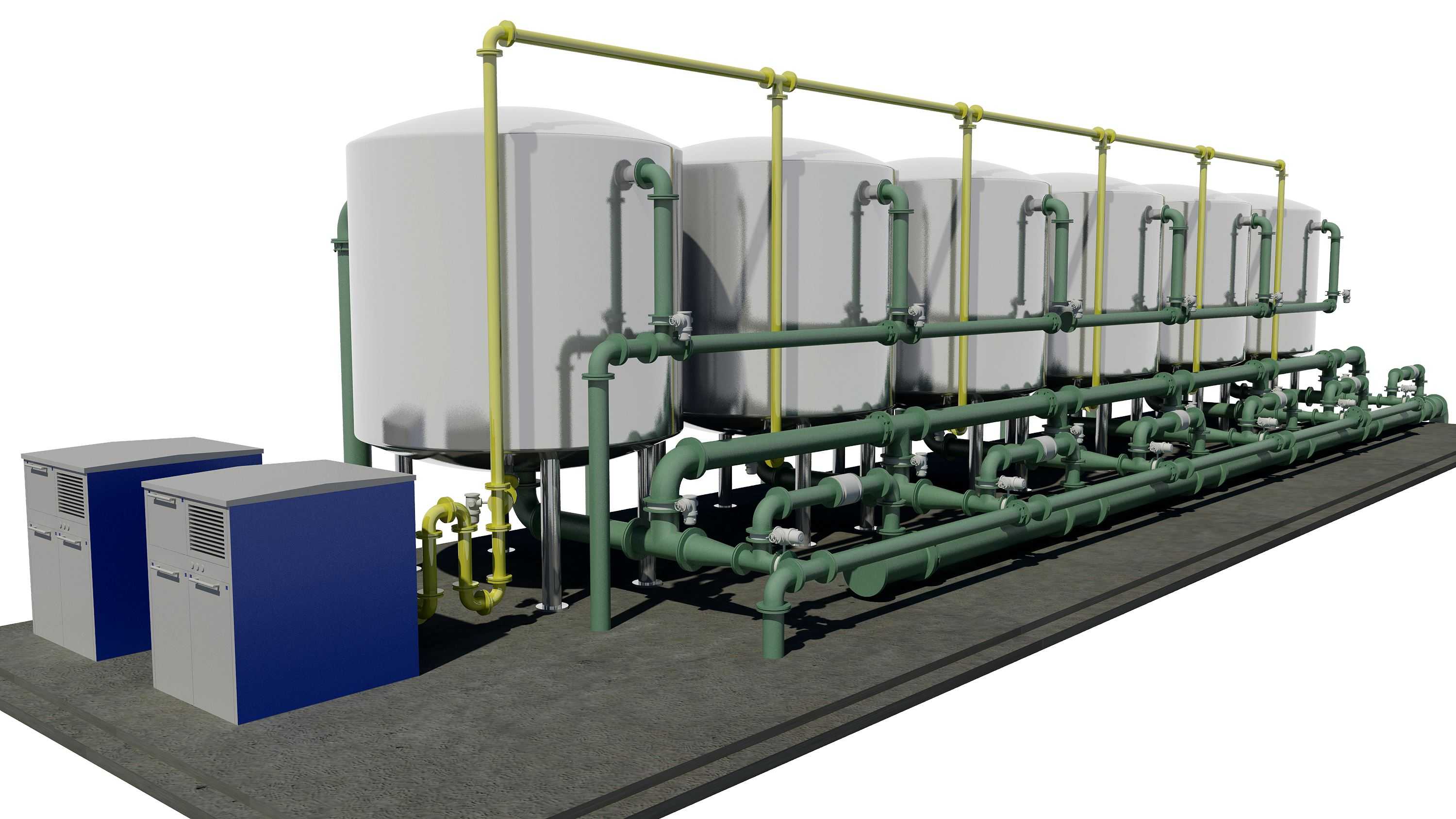

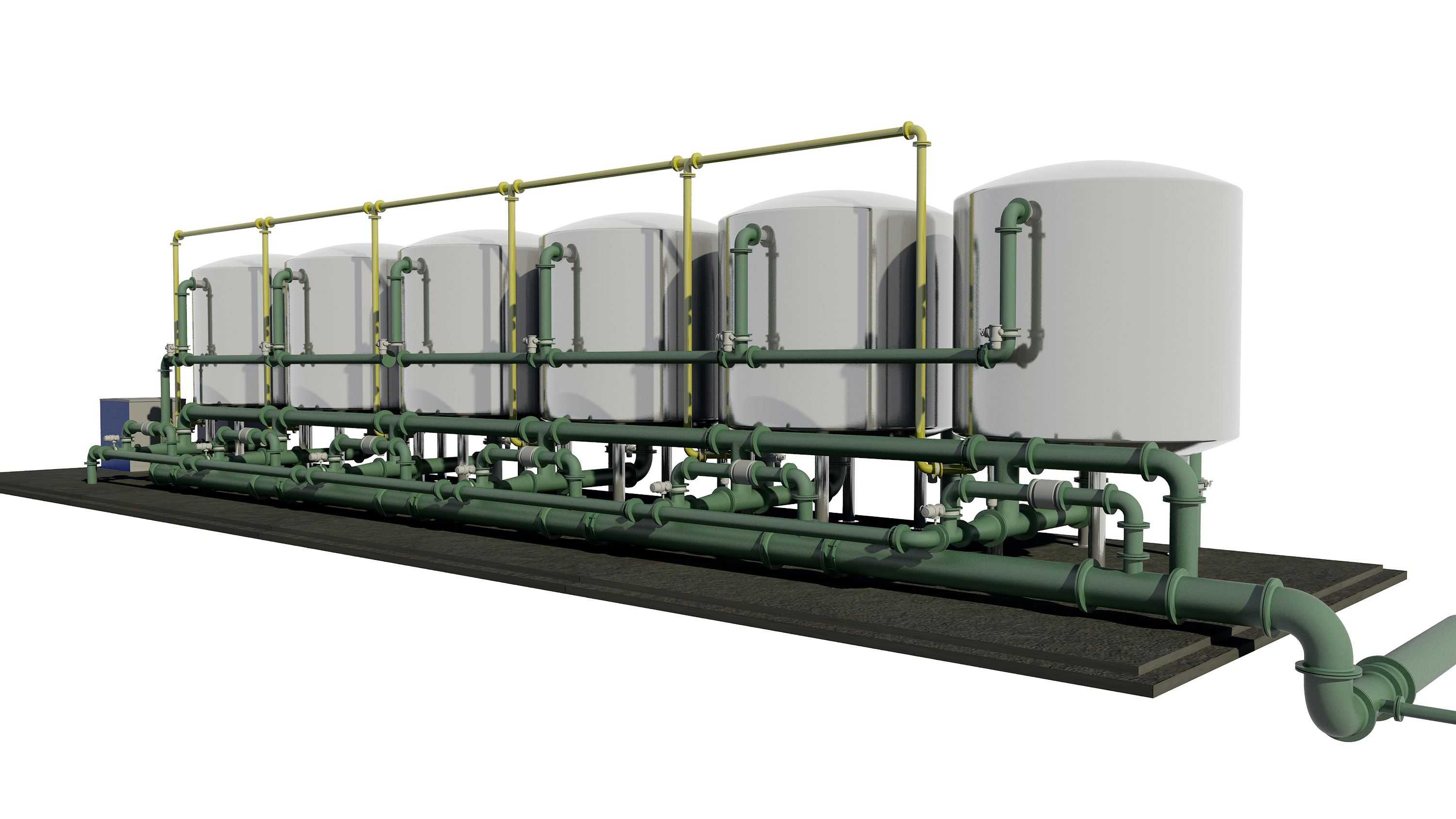

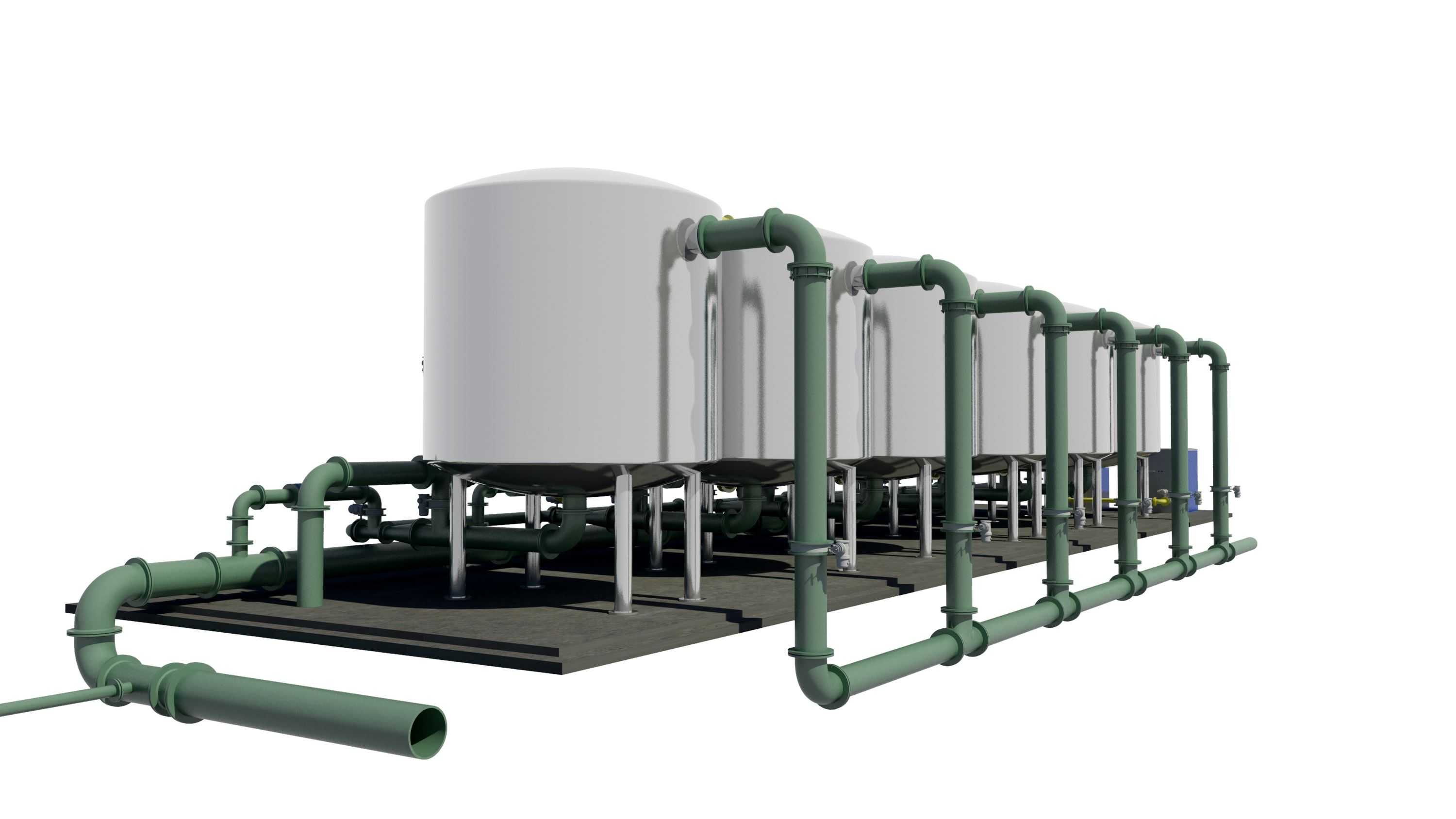

该套压力过滤装置主要应用于工业水处理、化工流体净化、食品加工料液提纯等场景，可连续完成大流量流体的杂质截留、悬浮物过滤工序，适配需要不间断供料的连续生产工况，相比单罐过滤设备，多罐并联的布局可实现单罐反冲洗时其余罐体持续作业，避免生产流程中断，同时配套的压滤机可对过滤截留的滤渣进行干化处理，鼓风机用于罐体反冲洗阶段的气洗工序，整套管路系统整合了进水、出水、反洗进气、反洗进水、排污等全流程通路，无需额外外接分散管路即可完成整体安装。从功能特性来看，每个立式过滤罐体可根据过滤介质需求装填石英砂、活性炭、无烟煤等不同滤料，适配不同精度的过滤要求，罐体采用承压结构设计，可满足带压流体的连续过滤需求，管路系统通过不同管径的管道搭配阀门组，可灵活切换过滤、反洗、正洗、排污等不同工作状态，配套的电控柜体集成了整套设备的阀门控制、泵组启停、压力监测功能，可实现设备的自动化运行，减少人工操作频次。设计过程中优先考虑了设备的安装维护便利性，罐体采用成排直线排布，管道沿罐体侧部与顶部规整排布，预留了充足的阀门操作空间与滤料装填更换的作业空间，底部统一设置安装基座，所有罐体与管道的荷载均通过基座传递至安装地面，无需额外做分散承重处理。外形尺寸方面，整套装置沿罐体排布方向的总长度适配常规工业厂房的设备安装区间，宽度方向预留了两侧巡检通道的安装边界，高度方向满足厂房常规层高要求，管道接口均设置在装置侧部，可直接对接厂区现有进出水、排污、压缩空气主管路，安装时仅需完成基座固定与外部管路对接即可投入使用，无需对装置内部管路进行二次调整。管路设计时充分考虑了流体阻力优化，主管道采用大管径设计降低流体输送阻力，分支管道采用平滑弯头减少直角弯折带来的压损，阀门位置均设置在人员站立即可操作的高度，日常巡检时可直接观察阀门状态与管道压力，反冲洗管路的管径经过流量核算，可满足单罐反洗时的水流量与气流量要求，保证滤料冲洗彻底，避免滤料板结影响过滤效果。
