液压系统OMT型吸入式过滤元件结构设计

在工业液压传动与控制场景中，油液清洁度是决定整套液压系统运行寿命与稳定性的核心指标，据液压行业故障统计数据，超过七成的液压系统失效都源于油液污染引发的元件磨损、卡滞与密封损坏，而吸入式过滤器作为液压油箱与液压泵吸油口之间的第一道防护屏障，承担着拦截油液中悬浮杂质、避免大颗粒硬质污染物进入液压泵造成泵体配流盘、齿轮或柱塞副磨损的关键作用，这款OMT结构的吸入过滤器，正是针对船舶液压系统、工业设备液压站、工程机械液压回路的吸油端防护需求开发的专用过滤元件。

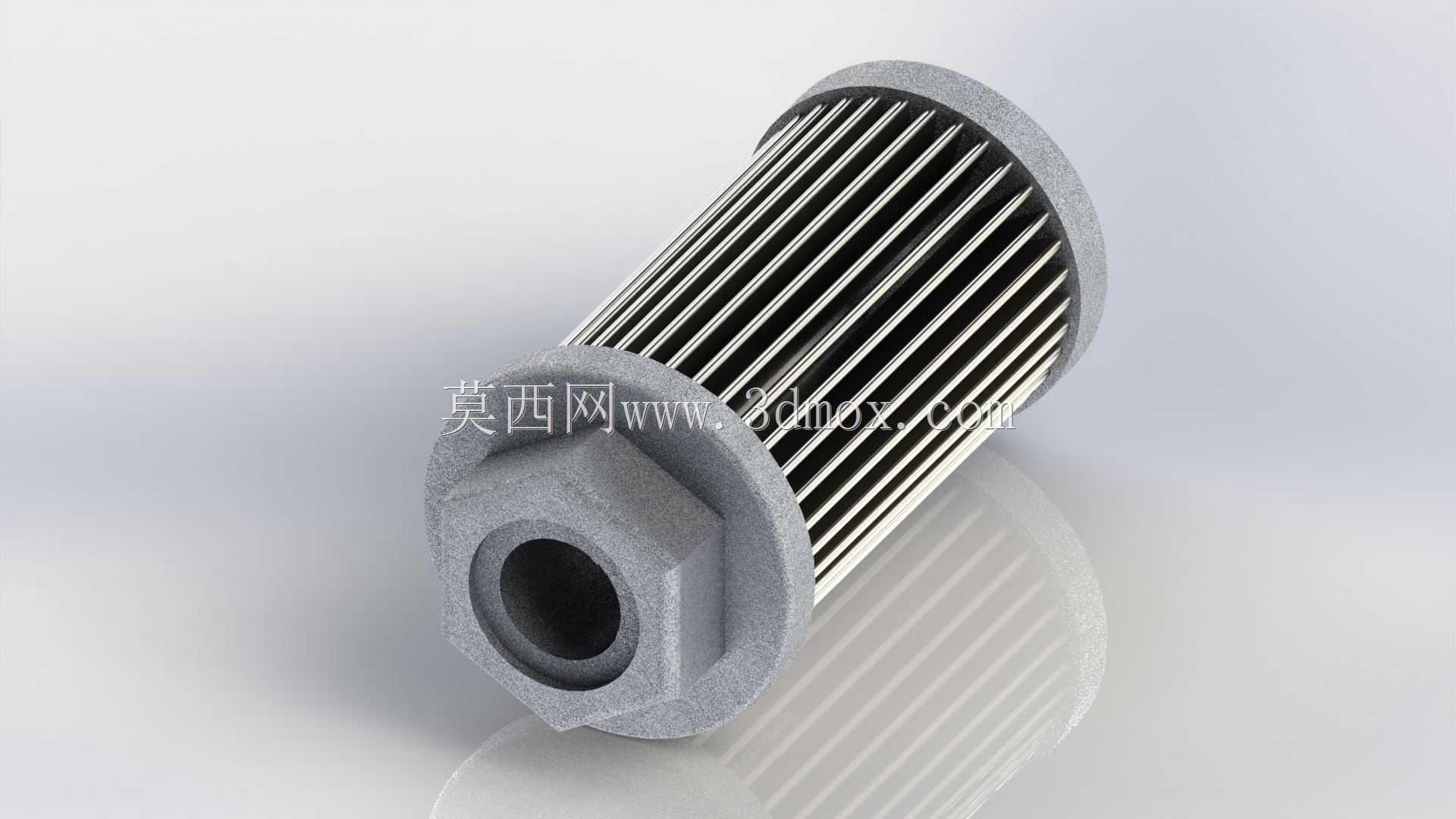

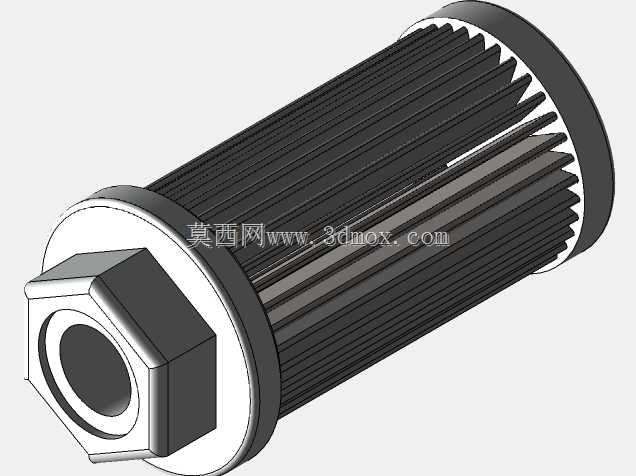

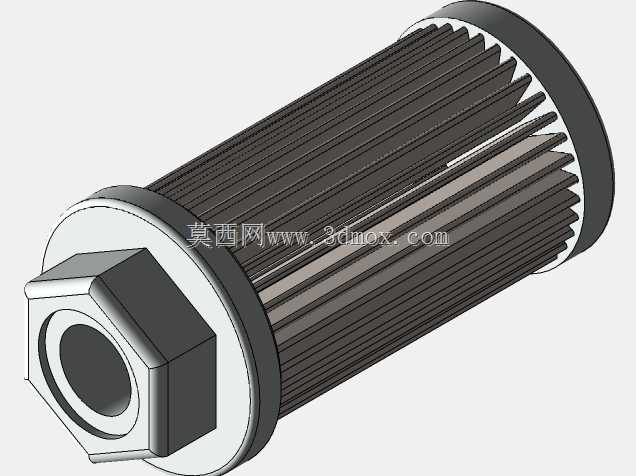

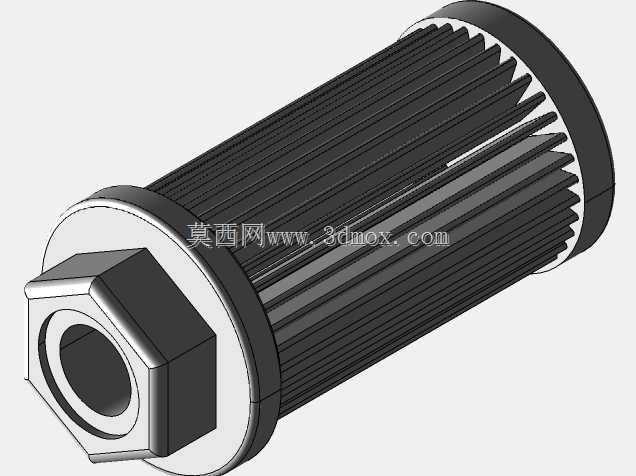

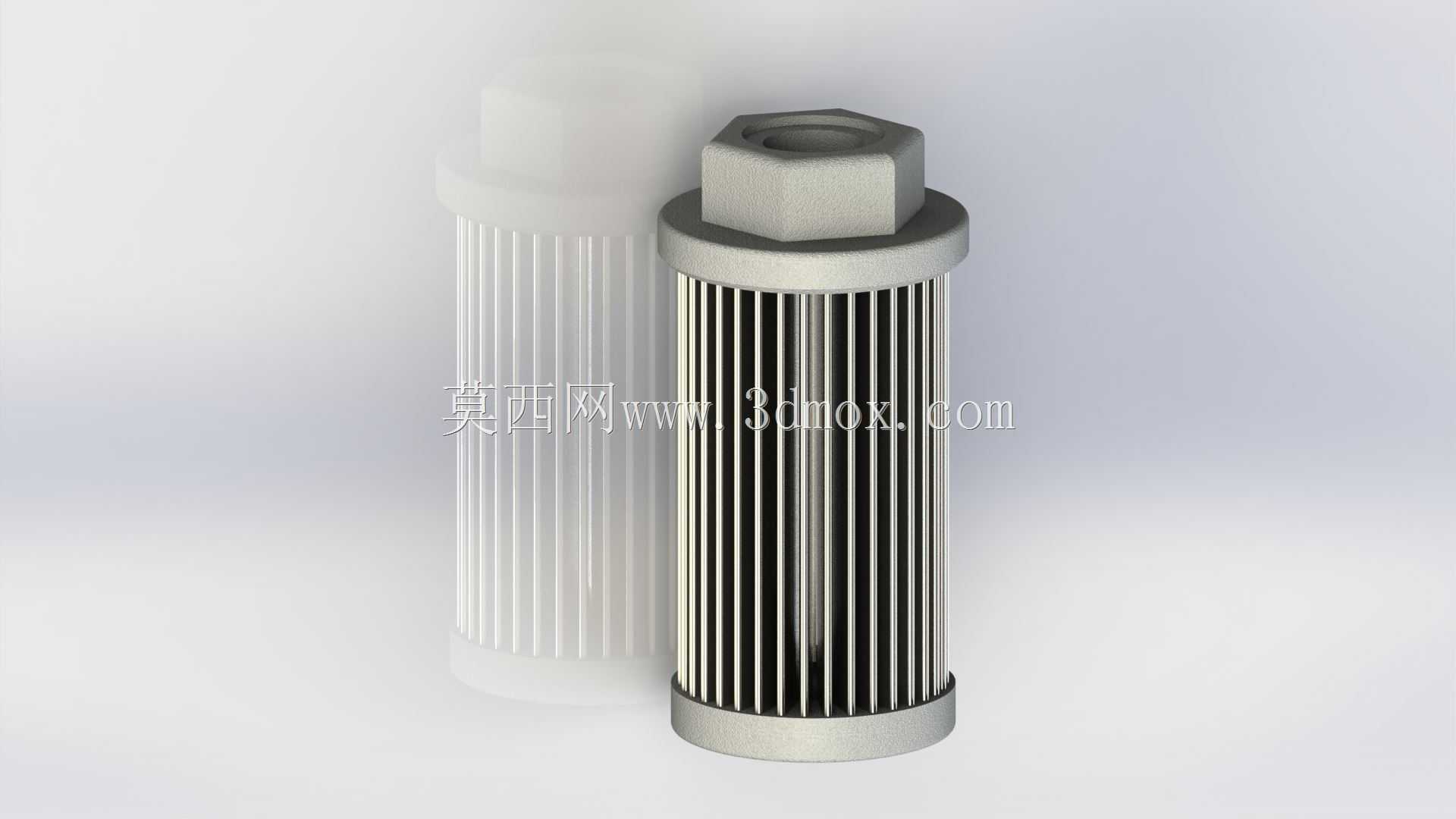

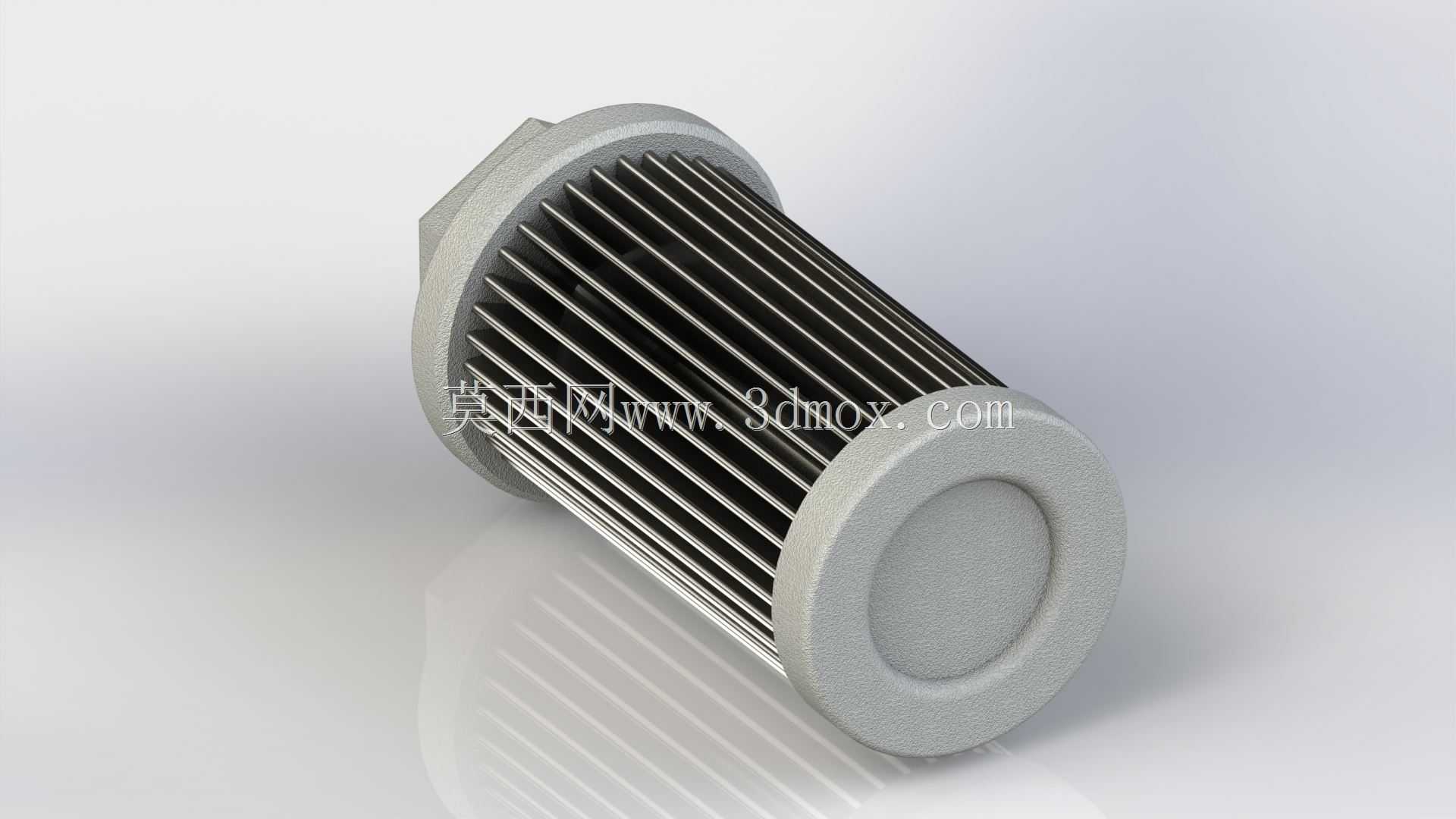

从功能特性来看，这款过滤器采用折波式金属滤材结构，将过滤层折叠为密集的径向褶皱形态，在有限的筒状外形空间内最大化拓展了有效过滤面积，既能够保证足够的纳污容量，延长过滤器的单次使用周期，又可以尽可能降低吸油路径的流阻，避免因吸油阻力过大造成液压泵吸空、产生气蚀噪声甚至损坏泵体的问题。滤材两端采用端盖密封压合结构，配合接口处的密封贴合面，能够保证所有进入液压泵吸油口的油液都必须经过滤层，不存在旁通漏滤的间隙，可稳定拦截油液中尺寸超出过滤精度要求的金属磨屑、橡胶残渣、外界侵入的粉尘颗粒等污染物，从源头控制进入液压系统的油液清洁度。

在设计思路上，这款过滤器充分考虑了吸油端的安装使用需求，整体采用同轴筒状布局，一端设置内螺纹式安装接口，可直接旋接在液压泵的吸油端口或者油箱内部的吸油管路上，无需额外设计复杂的安装支架，安装操作便捷。接口部位采用六角外形结构，方便使用常规扳手进行拧紧操作，能够保证安装时的扭矩传递，避免接口松动造成的漏气、漏油问题。滤体外部设置防护支撑结构，可承受吸油过程中产生的内外压差，避免滤层在泵的吸油负压作用下出现变形、塌陷，影响过滤效果与通流能力。

从安装边界与尺寸适配来看，这款过滤器的整体径向尺寸紧凑，可适配多数中小型液压系统的油箱内部安装空间，安装后完全浸没在油箱油液当中，不会占用油箱外部的安装位置；轴向长度经过优化，既保证了足够的过滤面积，又能够避免过滤器底部触碰油箱底壳沉积的污物层，防止将油箱底部沉积的杂质搅起吸入泵内。接口的螺纹规格适配常规液压泵的标准吸油口尺寸，可直接替换同规格的传统吸油滤，无需对原有液压管路进行改造，适配性较强。在实际使用中，这类吸入过滤器通常作为粗过滤环节使用，配合压力管路的精过滤器形成多级过滤体系，能够为液压泵、控制阀、执行油缸等整套液压元件提供可靠的污染防护，大幅降低液压系统的故障停机概率，减少液压元件的磨损更换成本，在船舶液压舵机系统、工程机械液压回路、工业机床液压站、冶金设备液压系统等场景中都有着广泛的应用价值。
