DN80法兰连接指针式流量计三维设计作品

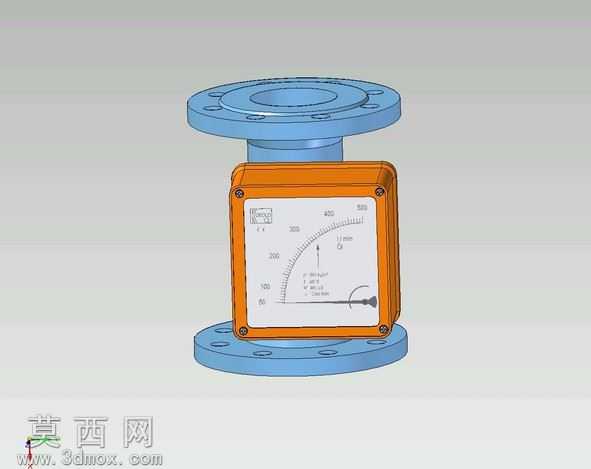

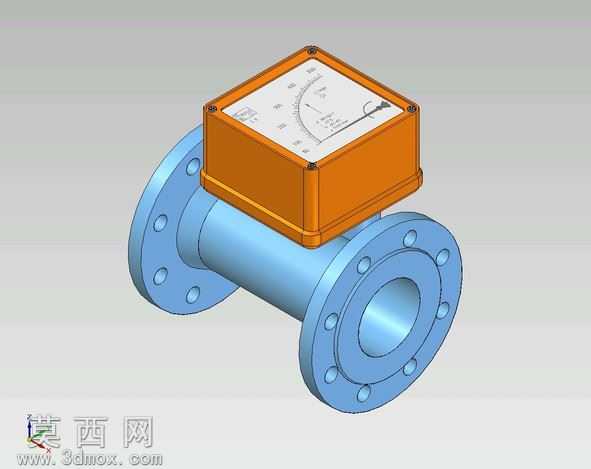

本作品为DN80公称通径的指针式流量计三维建模作品，建模过程围绕工业现场常用的直读式流量检测仪表展开，首先梳理仪表的整体结构逻辑，将产品拆分为管道通流主体、法兰连接端、表头防护壳体、指针刻度显示组件四个核心模块进行分步建模。首先构建管道通流主体部分，采用等径圆柱结构匹配DN80通径参数，两端延伸出标准法兰连接结构，建模时严格对齐法兰螺栓孔的圆周分布规律，每个螺栓孔的孔径、孔位间距、法兰盘厚度均参考通用管道法兰的连接标准，保证法兰端面的平面度与螺栓孔的同轴度，确保模型可直接适配同通径的工业管道装配场景。表头防护壳体采用带圆角的方形箱体结构，建模时对箱体棱边做统一的圆角过渡处理，还原工业仪表外壳的压铸成型工艺特征，壳体与管道主体的连接部位做贴合式过渡结构，保证两者衔接处无错位缝隙，壳体顶部预留刻度盘安装的内嵌凹槽，凹槽边缘做压边结构还原仪表表蒙的安装位。刻度显示部分单独构建刻度盘基底、指针转轴、偏转指针三个子零件，刻度盘表面的刻度标识采用纹理映射方式还原，指针采用薄片式结构，转轴位置与壳体内部的测量机构安装位对齐，还原指针偏转指示流量的结构逻辑。材质渲染阶段，管道主体与法兰部分赋予哑光蓝色金属漆材质，模拟工业铸铁管道的喷塑防护外观，材质参数调整为低反光、高粗糙度的质感，还原工业现场涂装后的真实视觉效果；表头壳体赋予暖橙色哑光工程塑料材质，还原仪表外壳常用的ABS工程塑料质感，与蓝色管道部分形成清晰的视觉区分；刻度盘采用白色哑光基底搭配黑色刻度线与指针，提升读数区域的辨识度，表蒙部分赋予半透明玻璃材质，添加轻微的反光与折射效果，还原玻璃表蒙的通透质感。整体建模过程严格遵循工业仪表的实际装配逻辑，各零件之间的配合间隙、安装定位结构均做了还原，没有出现结构穿模、比例失调的问题，模型整体比例协调，细节处的螺栓固定点位、壳体合模线、法兰密封面的凸台结构都做了精细化处理，可用于工业管道系统的装配演示、仪表选型展示、教学培训场景使用，能够直观展现该类指针式流量计的外观形态与结构组成。
