直径60毫米MPG数控电子手轮三维设计

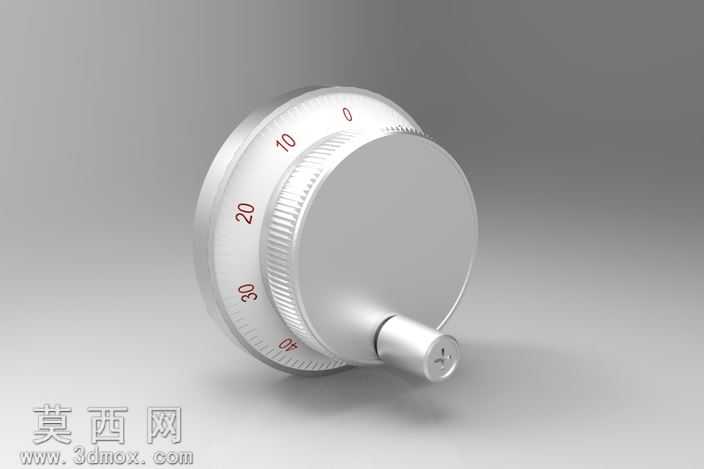

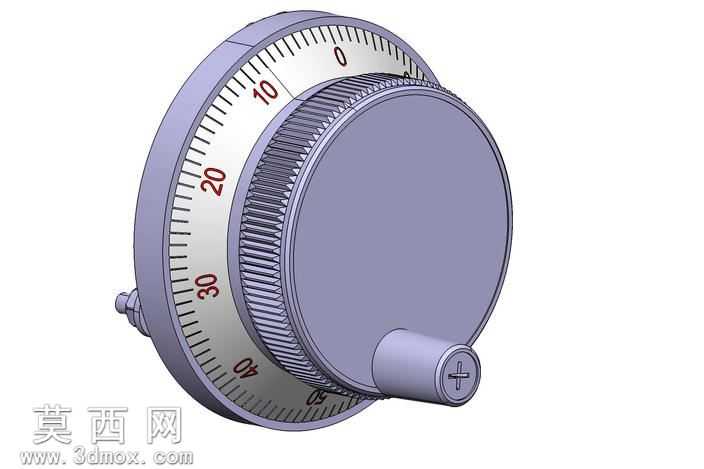

本模型为直径60毫米规格的MPG电子手轮，建模过程严格遵循工业级手轮的实际生产尺寸与结构逻辑，首先通过旋转特征构建手轮的主体盘状基座，精准还原60毫米直径的圆形轮廓与适配安装的厚度参数，主体侧面的滚花防滑结构采用阵列特征完成细密齿纹的排布，每一道齿纹的间距、深度都参照实物手轮的握持防滑需求设计，保证转动操作时的摩擦力符合人机操作要求。手轮正面的刻度环采用分层建模思路，先构建环形刻度基体，再通过包覆或拉伸切除特征制作0-50间隔的刻度标识，红色数字刻度与黑色细分刻度线的位置严格对应脉冲计数的档位逻辑，清晰区分每一格转动对应的脉冲输出单位，还原电子手轮的刻度识别功能。手轮侧部的出线接头与定位柱采用单独的凸台拉伸与圆角处理，接头处的螺纹结构通过螺旋线扫描切除完成细节还原，定位柱的尺寸适配数控设备面板的安装孔位，保证模型的安装结构具备实际参考价值。模型的侧面调节旋钮同样做了细节刻画，旋钮表面的十字槽通过拉伸切除实现，旋钮与主体的配合间隙做了合理预留，还原实际产品的装配关系。材质渲染阶段，手轮主体采用哑光工程塑料材质，调整漫反射与粗糙度参数还原工业塑料的细腻磨砂质感，刻度环采用白底黑字红标的配色方案，滚花部分通过凹凸贴图增强齿纹的立体质感，金属接头部分赋予金属材质，调整反射参数呈现金属连接件的哑光金属质感，整体渲染效果贴近实物的工业外观。设计过程中重点考量手轮的操作人机性，轮盘边缘做了圆角过渡处理避免握持硌手，刻度的字号大小适配操作人员的目视距离，整体结构紧凑，既还原了MPG电子手轮作为数控系统手动输入部件的功能结构，也保证模型的细节完整度，可用于数控设备操作部件的结构展示、装配模拟以及相关教学演示场景使用。
