汽车发动机润滑油位监测传感油底壳结构

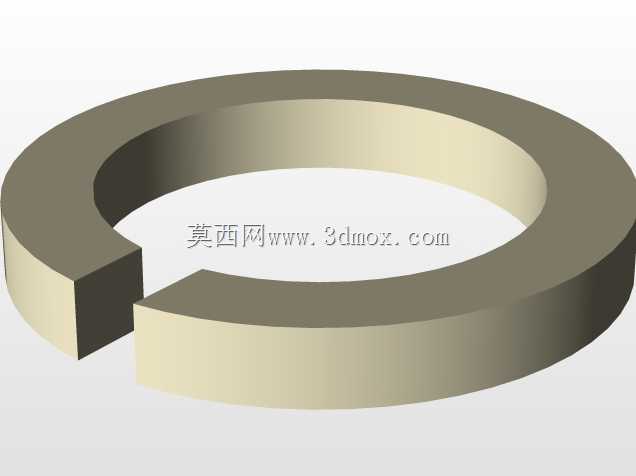

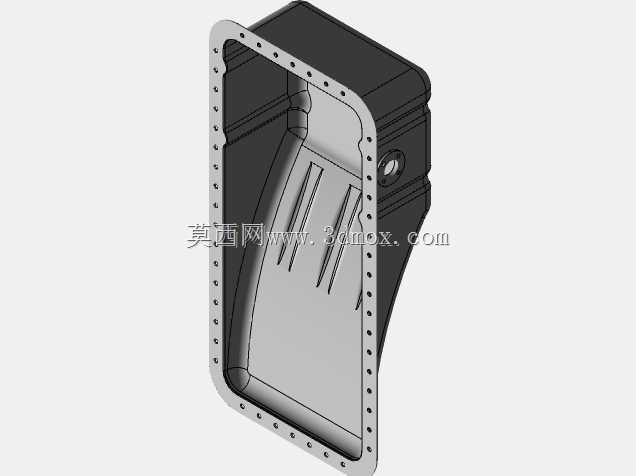

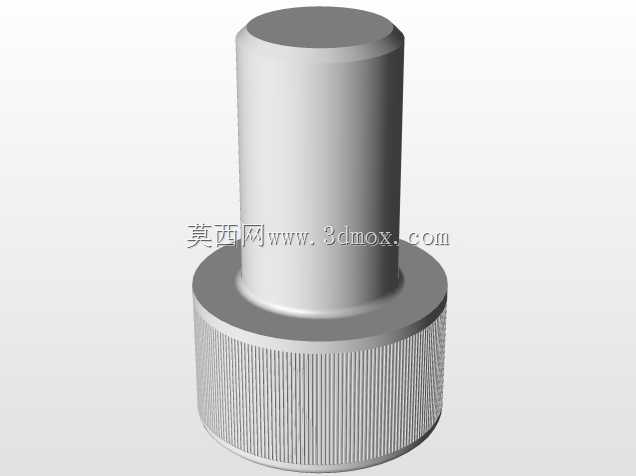

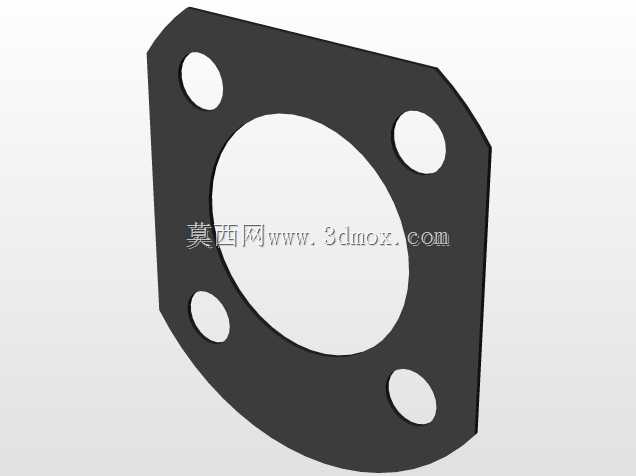

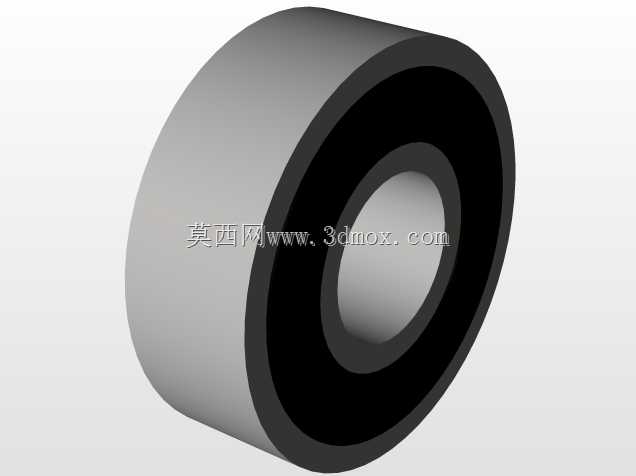

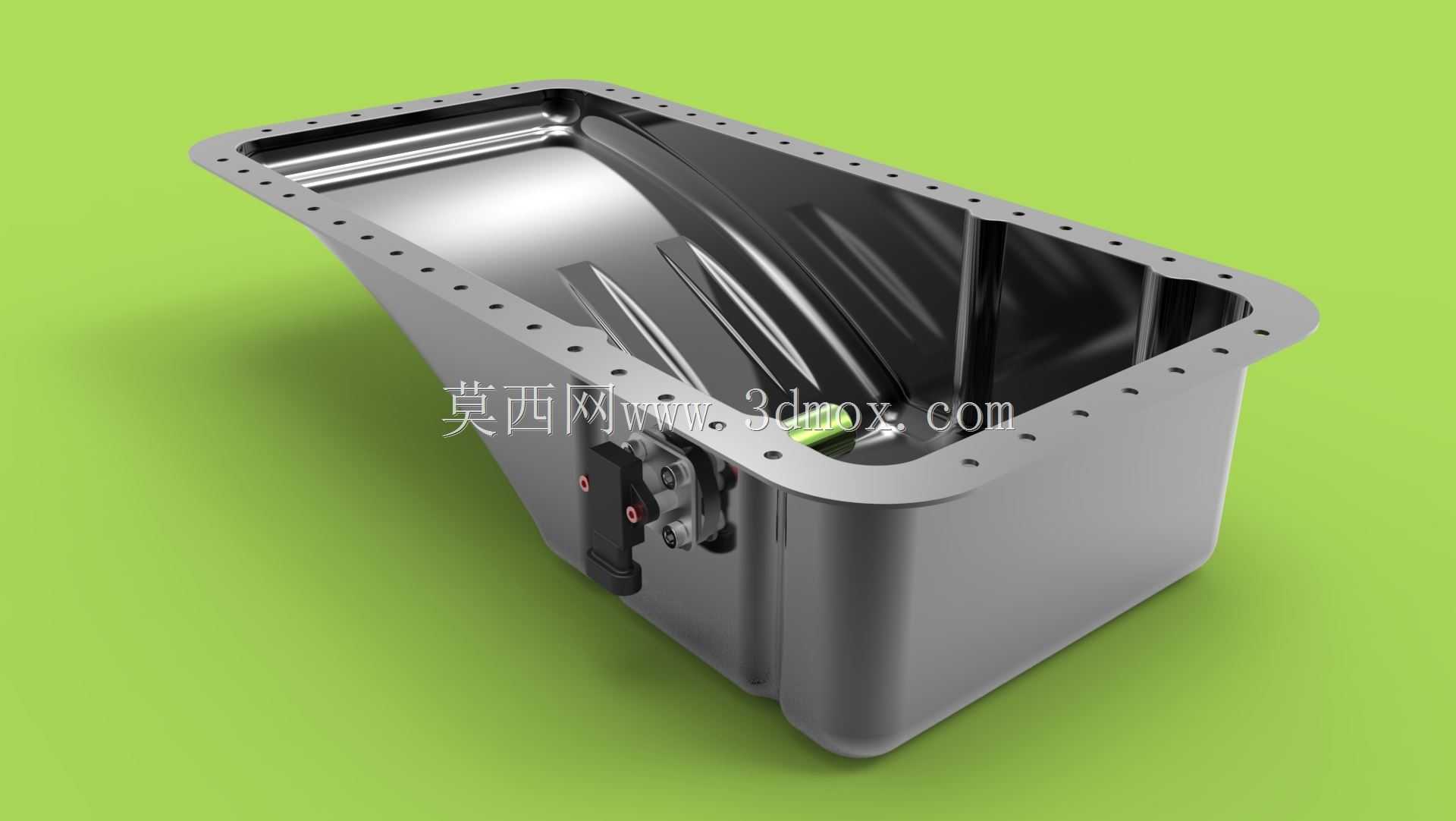

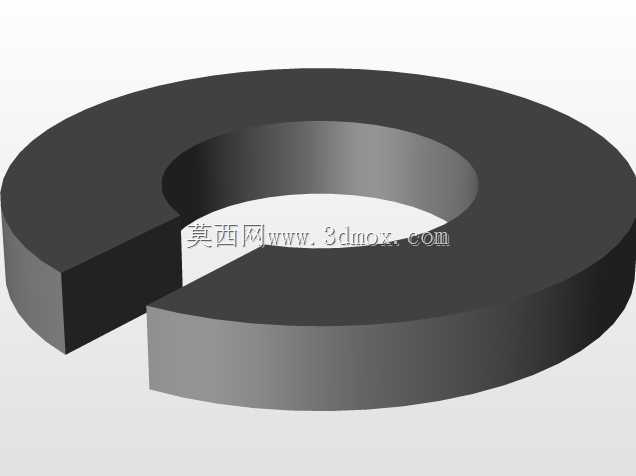

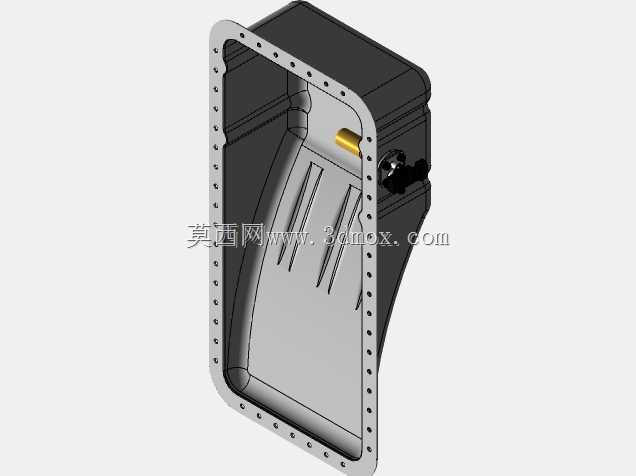

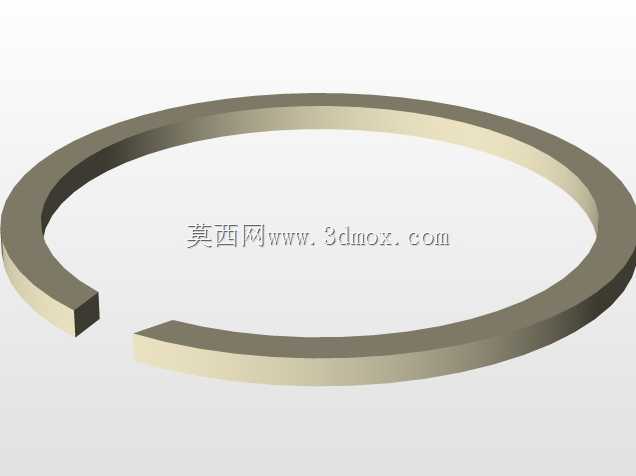

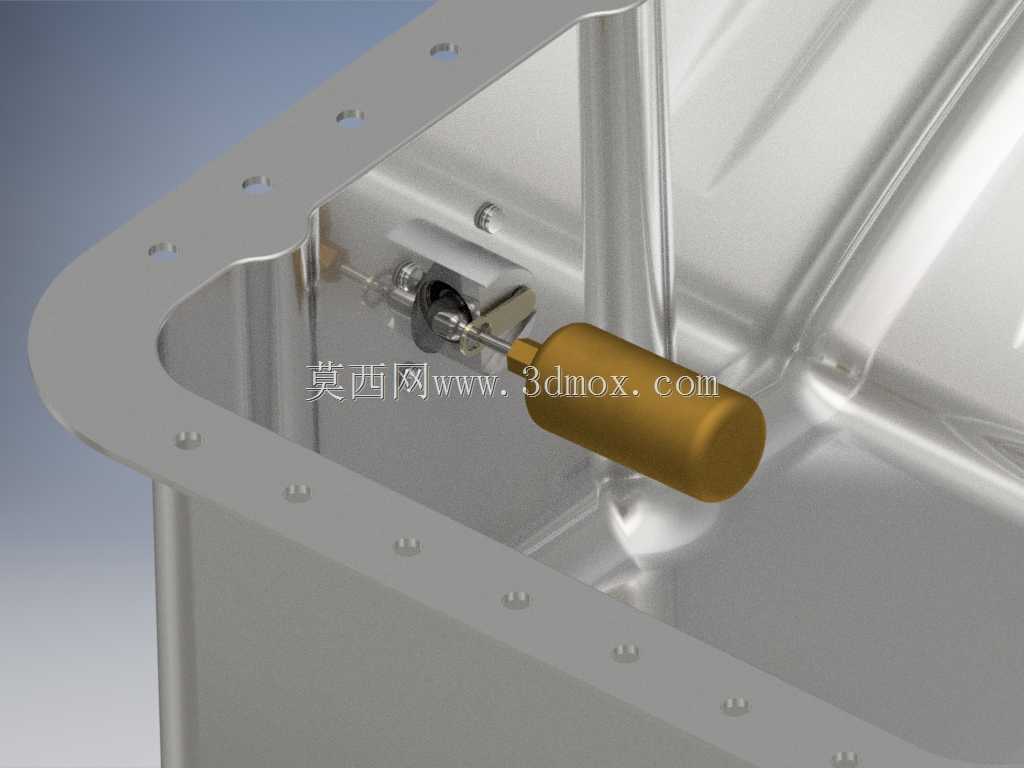

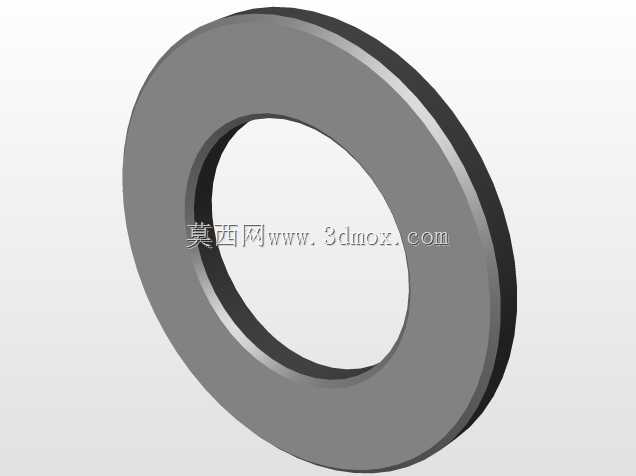

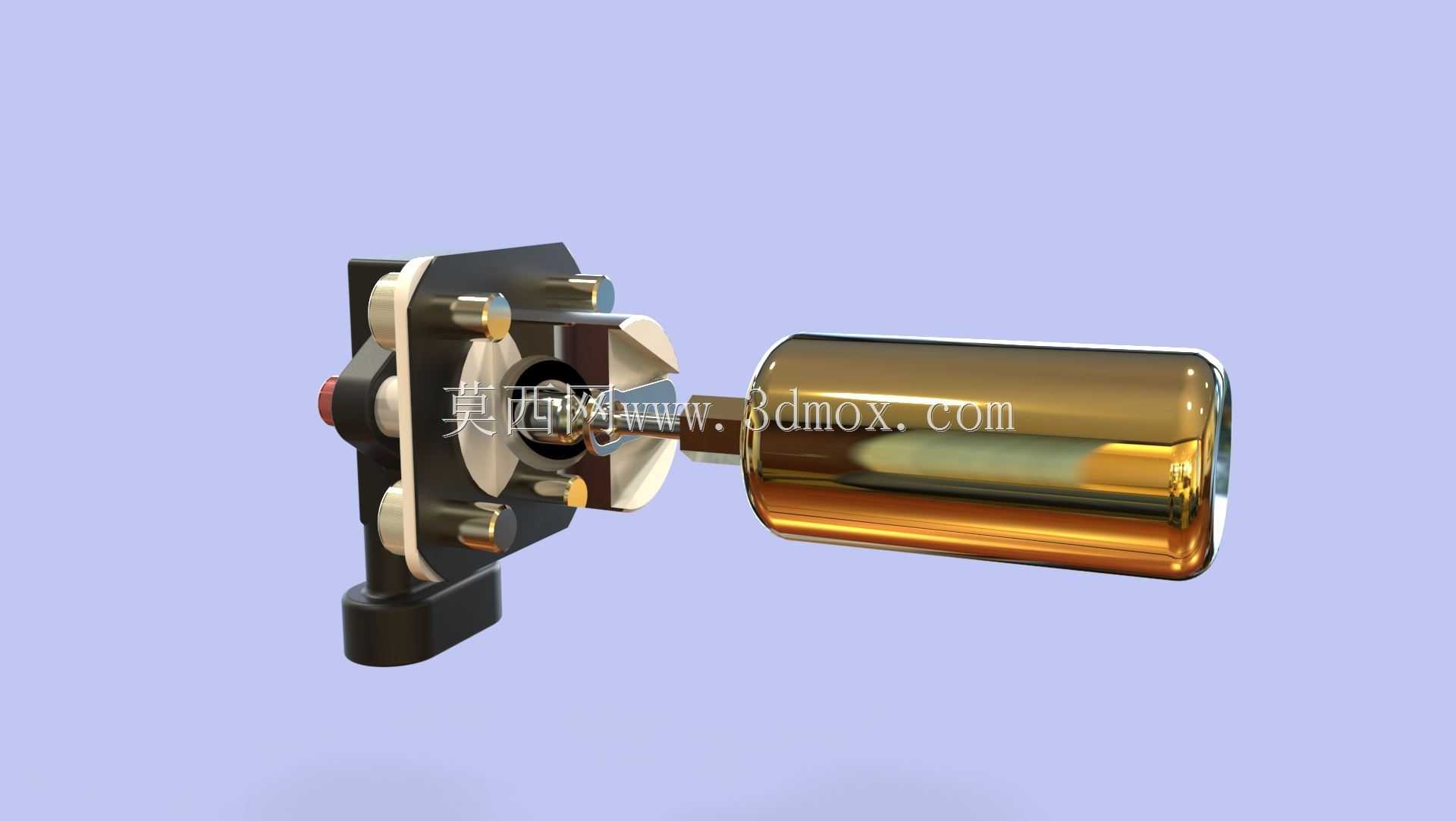

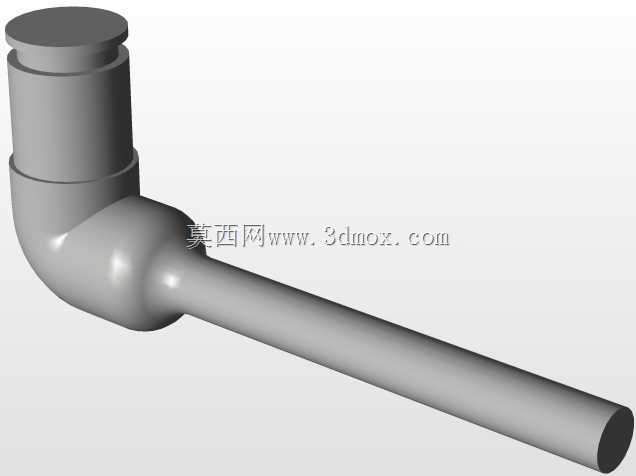

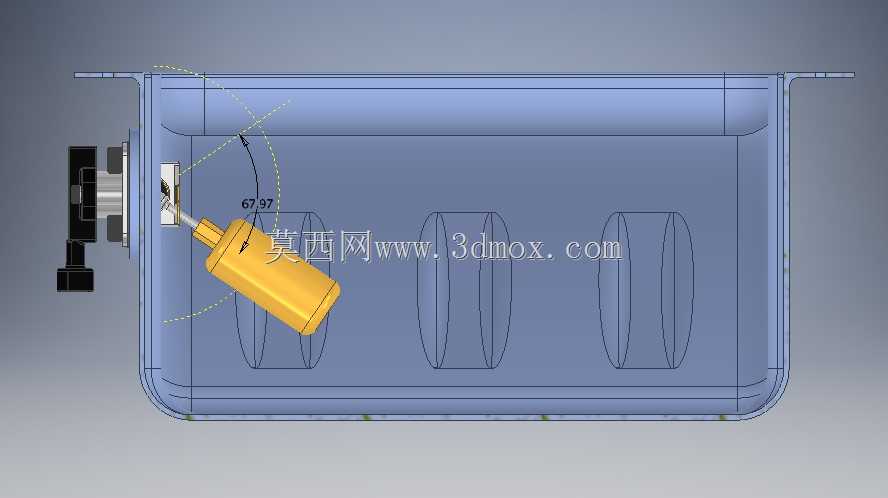

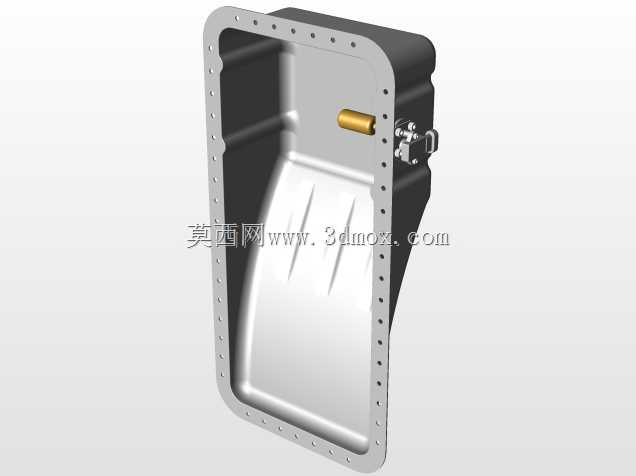

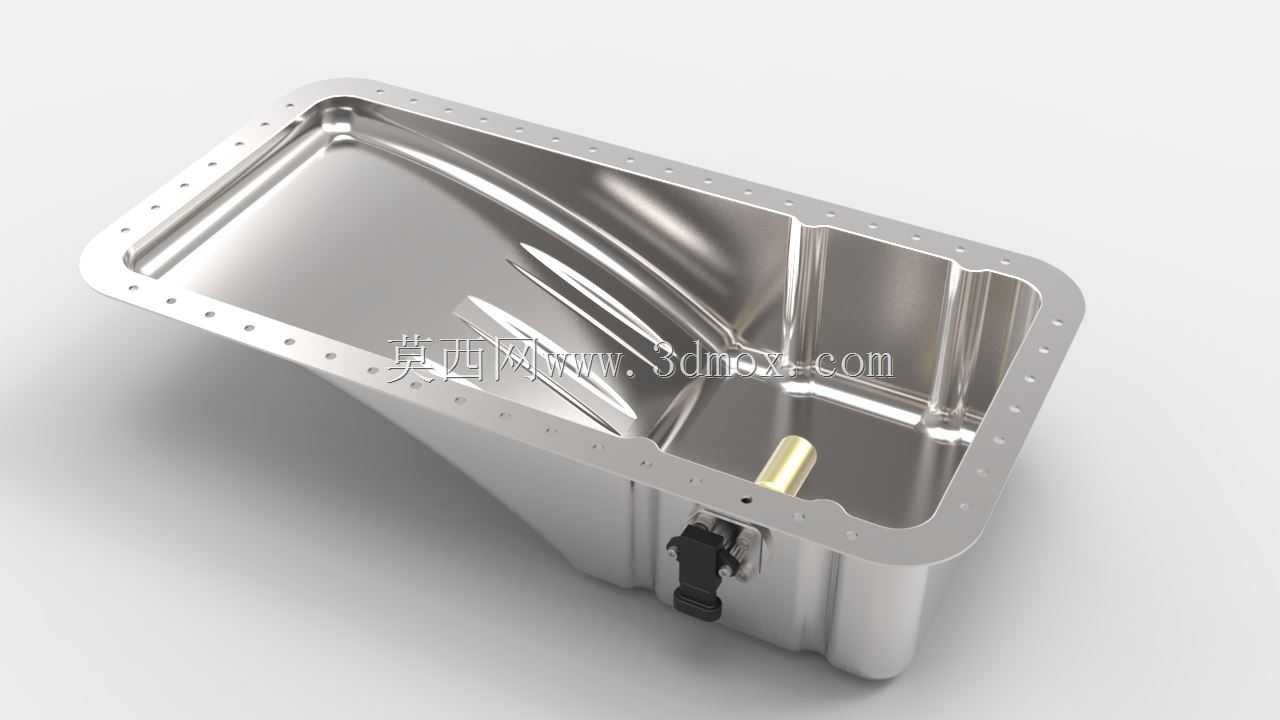

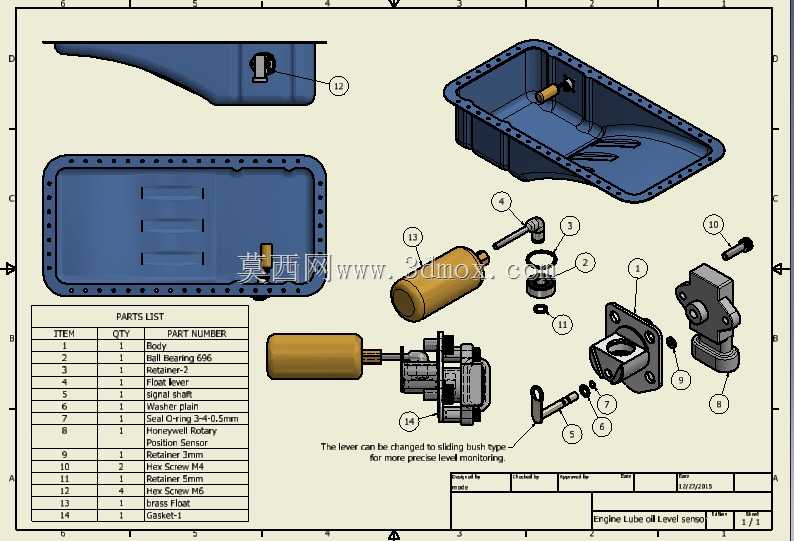

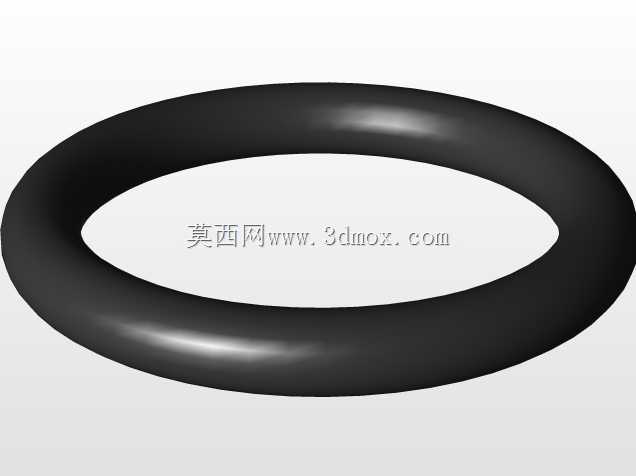

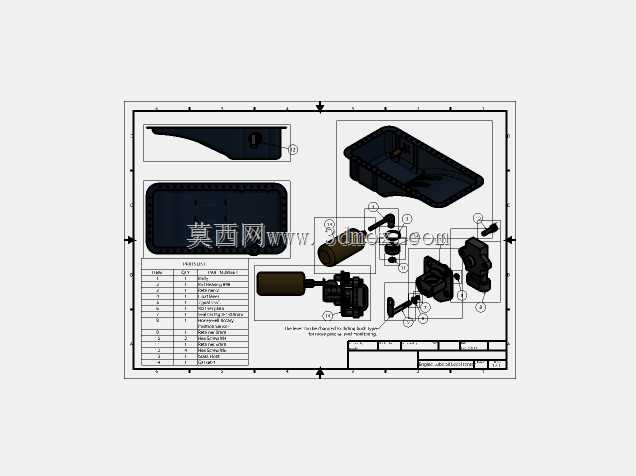

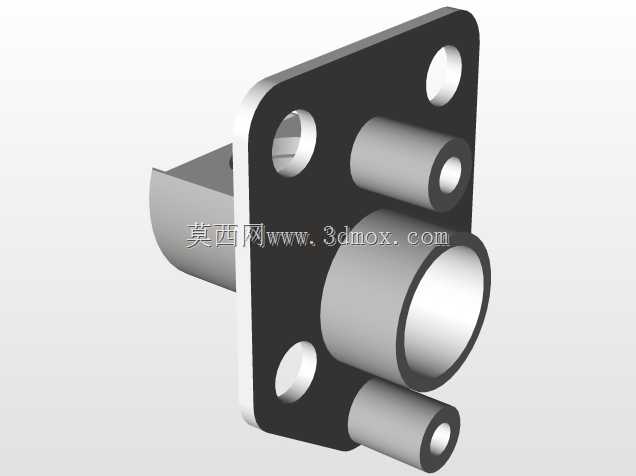

该结构集成于汽车发动机润滑系统的核心储油单元，主要应用于乘用车辆、商用载货车辆以及工业固定式动力机组的内燃机润滑回路中，承担储存发动机润滑油、实时监测油位高度的核心作用，是保障发动机润滑系统稳定运行的关键部件。在实际运行场景中，发动机工作时各摩擦副持续循环的润滑油最终回流至该油底壳腔内，集成的油位传感装置可实时捕捉腔内润滑油的液位变化，当液位低于安全阈值时可向整车电控系统传递信号，提醒运维人员及时补加润滑油，避免因润滑油不足导致的摩擦副干磨、轴瓦烧蚀、缸壁拉伤等严重发动机故障，大幅降低动力系统的非计划停机风险。该产品采用浮子式液位检测的功能逻辑，浮子随油面高度变化产生的位移通过刚性操纵杆传递至端侧的旋转位置传感元件，将机械位移量转化为可被电控系统识别的电信号，实现油位数据的实时采集；针对特殊应用场景的防爆需求，传感单元预留了防爆装置的安装接口，可根据应用场景的安全等级要求选配加装防爆组件，满足矿区作业车辆、易燃易爆环境下动力机组的使用要求。设计过程中，油底壳主体采用深拉延成型的薄壁腔体结构，腔体内侧设置多道纵向加强筋结构，既提升了薄壁壳体的整体刚性，避免车辆运行过程中因振动产生的壳体共振变形，也可对回流的润滑油起到一定的导流稳流作用，减少车辆加减速、爬坡工况下油面的剧烈波动，保障油位传感器检测数据的稳定性；壳体上沿设置整圈带安装孔的连接法兰，法兰面经过精密铣削加工保证平面度，安装时配合密封垫片可实现与发动机缸体下部的可靠密封，防止润滑油渗漏；传感组件集成安装于油底壳侧部的低位区域，可准确捕捉最低油位状态，避免出现检测盲区。安装边界方面，法兰安装孔的孔位排布完全匹配对应型号发动机缸体的下部安装接口，整体腔体的下沉深度充分考虑发动机舱的下部布置空间，不会与底盘副车架、护板等周边部件产生运动干涉，侧部传感组件的外接接口朝向便于线束插接的方位，降低整车装配环节的操作难度，整体结构兼顾了储油能力、结构强度与检测精度的多重需求。
