液压系统油箱空气呼吸器结构设计

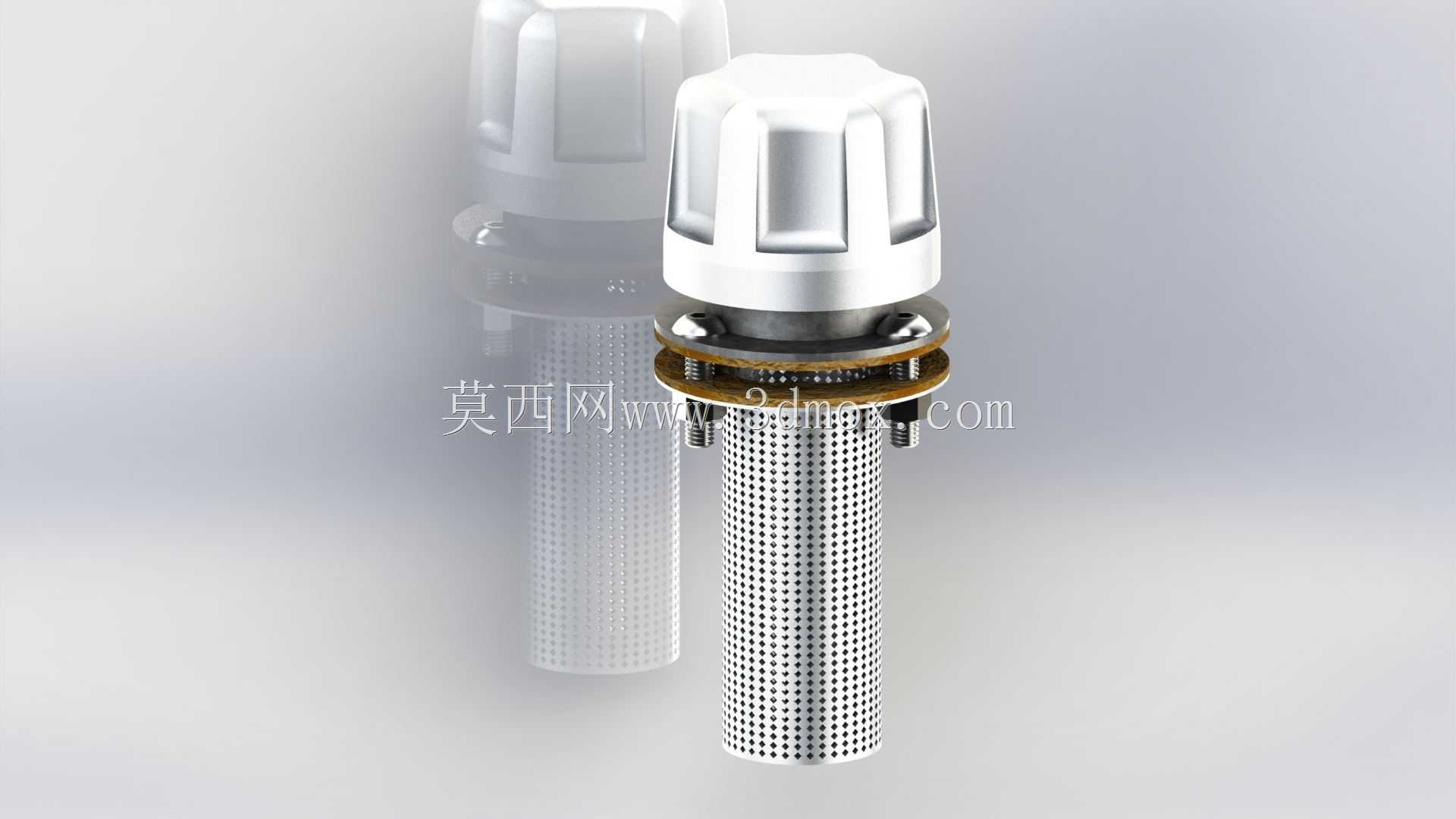

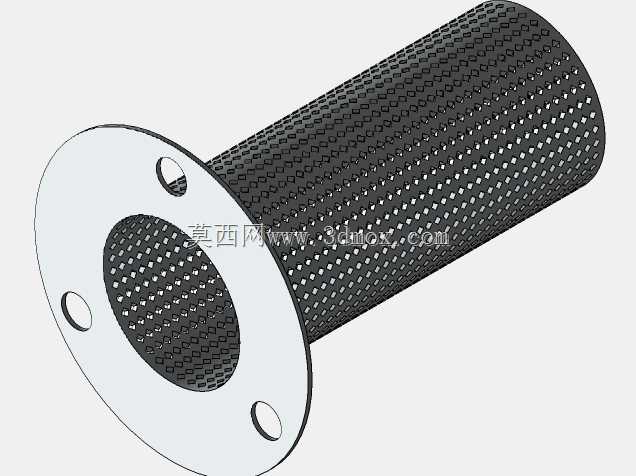

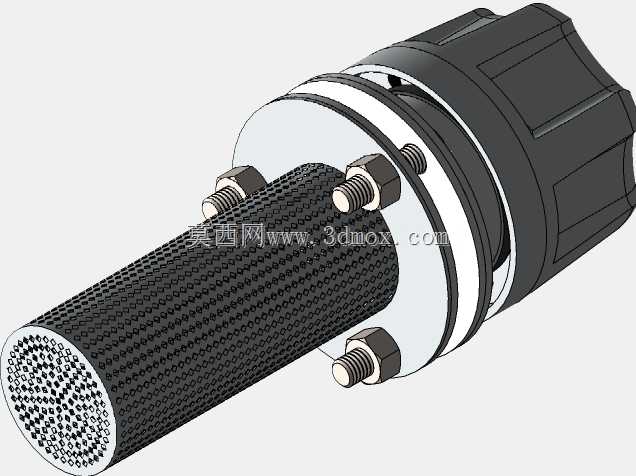

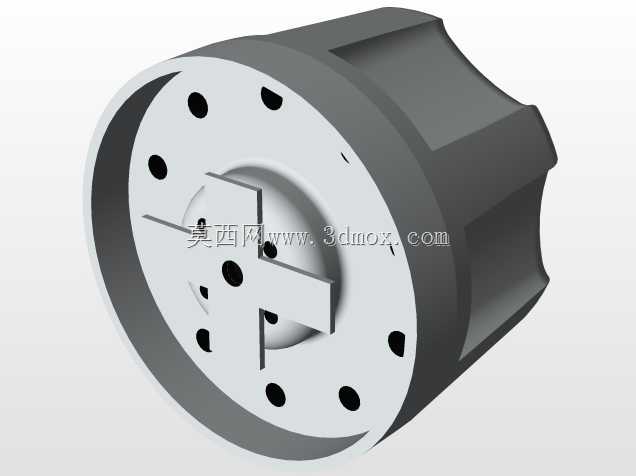

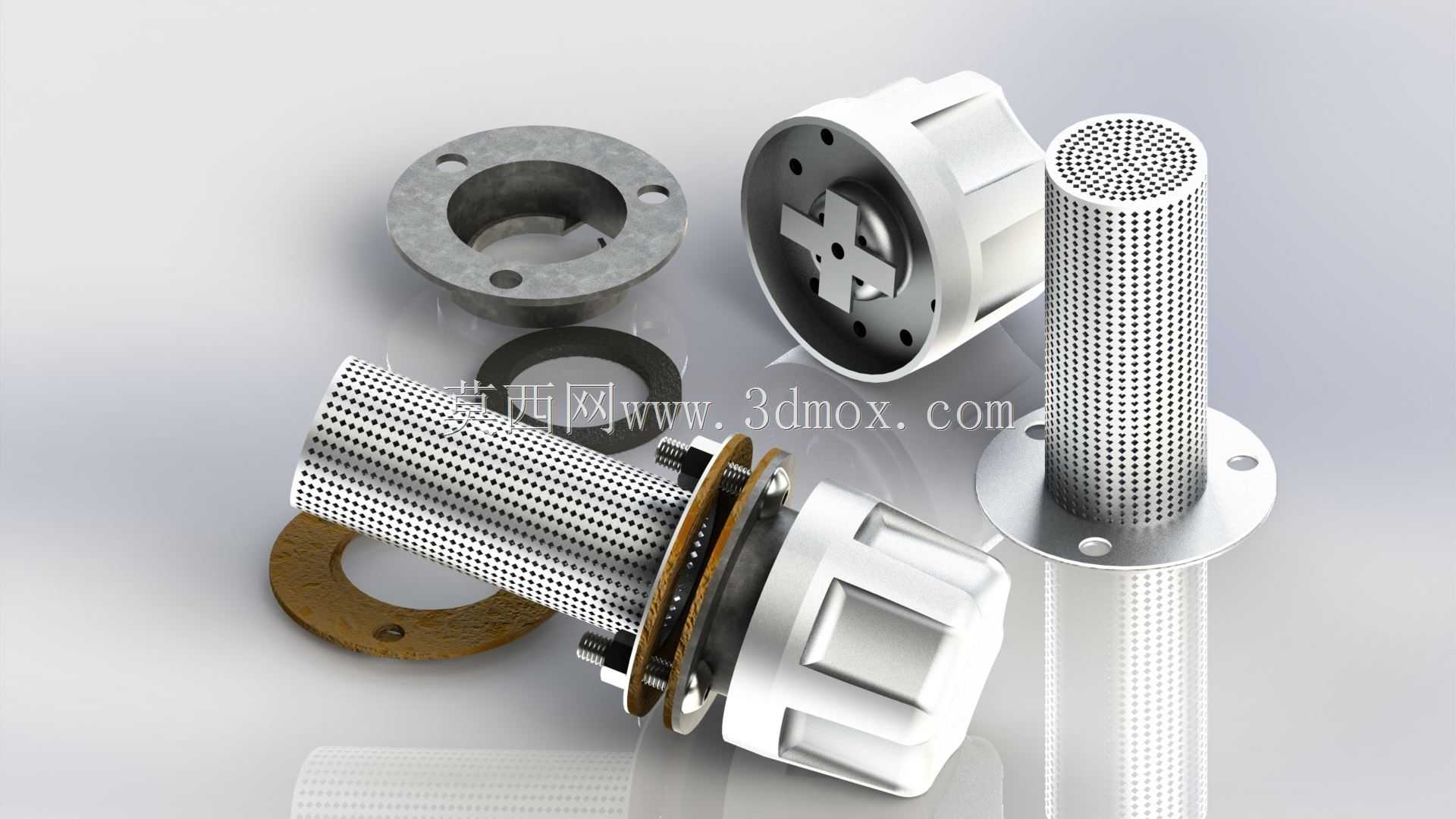

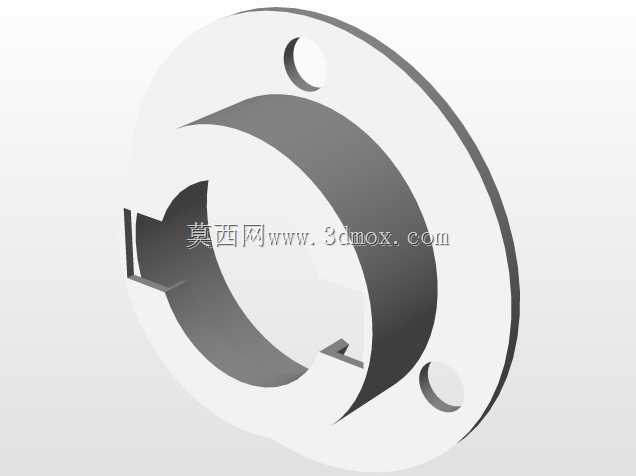

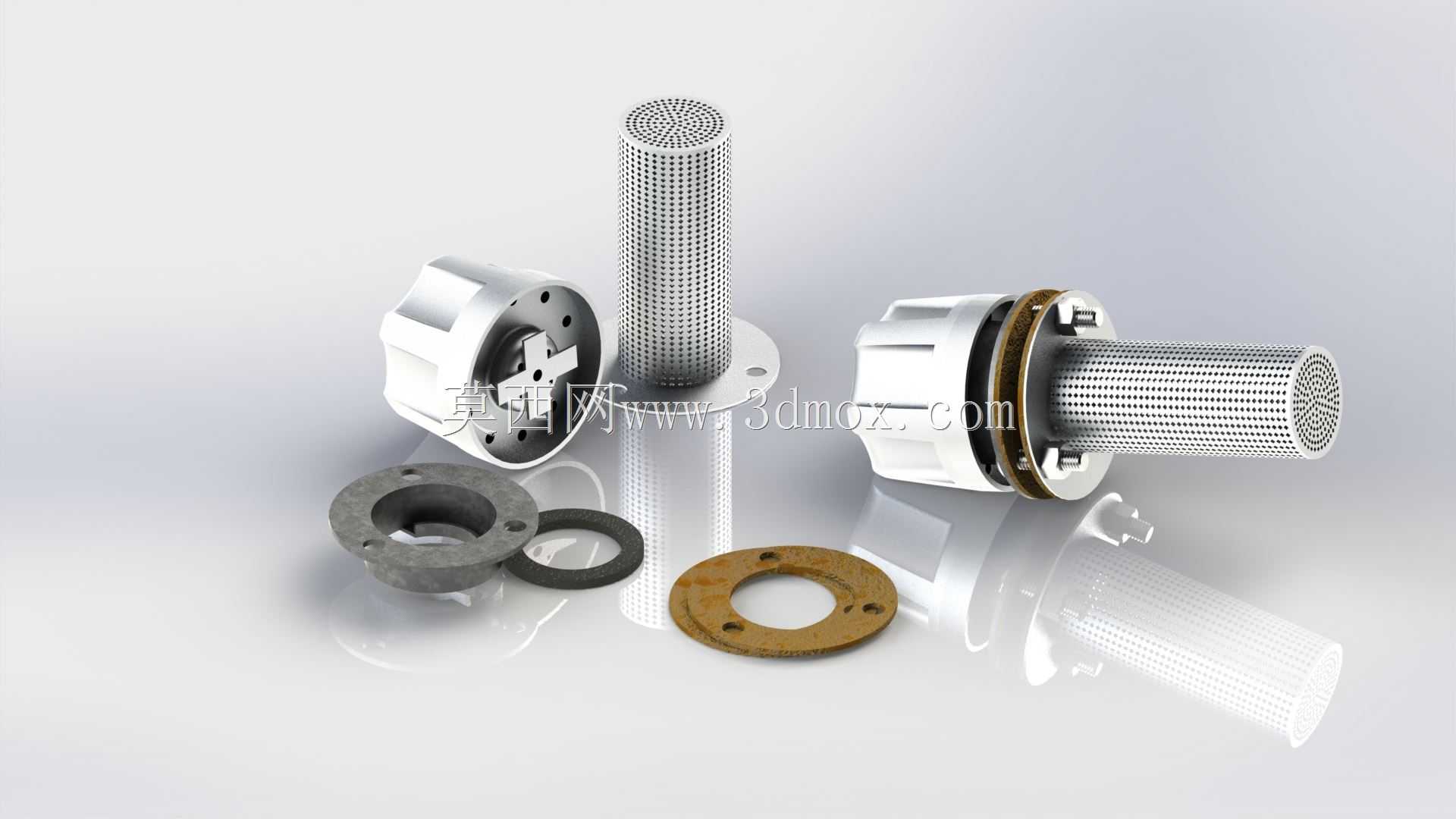

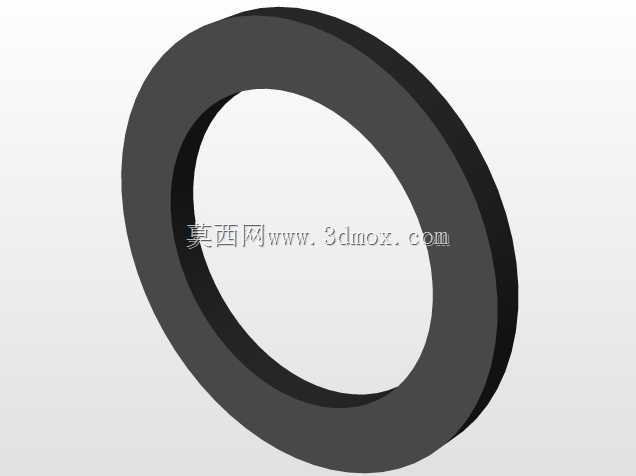

这款呼吸器主要应用于各类开式液压系统的油箱顶部安装场景，在工程机械、船舶液压动力单元、工业液压站、重型设备液压系统中都承担着核心的气液平衡防护作用，是液压油箱维持内部压力稳定、阻隔外界污染物侵入的关键配套部件。在实际工况运行中，液压系统执行元件往复动作会带动油箱内油液液位频繁升降，油箱内部容积随之动态变化，若没有可靠的呼吸通流部件，油箱内部会形成正压或负压，轻则导致密封件渗漏油、油泵吸空产生气蚀损伤，重则引发液压元件磨损、系统动作失稳等故障，这款呼吸器正是为解决这类工况问题设计的通流防护部件。从功能特性来看，它集成了空气通流与杂质过滤双重功能，顶部的旋拧式端盖采用防滑多棱结构设计，既方便日常检修时徒手拆装更换滤芯，也能在设备运行时阻挡大颗粒飞溅物、雨水直接落入通流通道；中部的金属安装法兰带有密封贴合面，搭配固定螺栓结构可实现与油箱顶板的紧密安装，避免安装缝隙处出现渗油、未经过滤的空气旁通进入油箱的问题；下部延伸入油箱内部的是金属网折叠式过滤滤芯，密布的均匀通流小孔可在空气进出油箱的过程中，拦截空气中携带的粉尘、颗粒物、水汽凝结核，避免杂质进入油液引发液压油污染，同时通流截面经过精准计算，可满足大流量液位变化下的空气通流需求，不会产生通流阻力过大导致的油箱压力异常。在设计思路上，整体采用外置安装、滤芯深入油箱的布局，外部端盖部分预留足够的操作空间，无需拆解油箱周边管路即可完成滤芯的更换维护；过滤段的长度经过空间校核，即使在油箱最低液位时也不会完全浸入油液，避免油液堵塞滤芯通流孔影响呼吸效果，同时滤芯的网孔精度适配常规工业液压系统的清洁度要求，可匹配绝大多数中高压液压系统的防护等级需求。在安装边界上，法兰安装孔的孔距、通流主体的外径尺寸适配行业通用的油箱顶板开孔规格，下部滤芯段的外径小于安装通径，可直接从油箱顶部开孔处穿入完成安装，无需在油箱内部额外设置固定结构；整体高度经过优化，既保证了足够的过滤通流面积，也不会因为滤芯过长干扰油箱内部的隔板、回油管路等原有部件布局，顶部端盖的外径大于安装法兰尺寸，可形成自然的遮挡防护，减少落尘、积水在安装面堆积的可能，适配户外、船舱、工业车间等多种复杂安装环境的使用需求。
