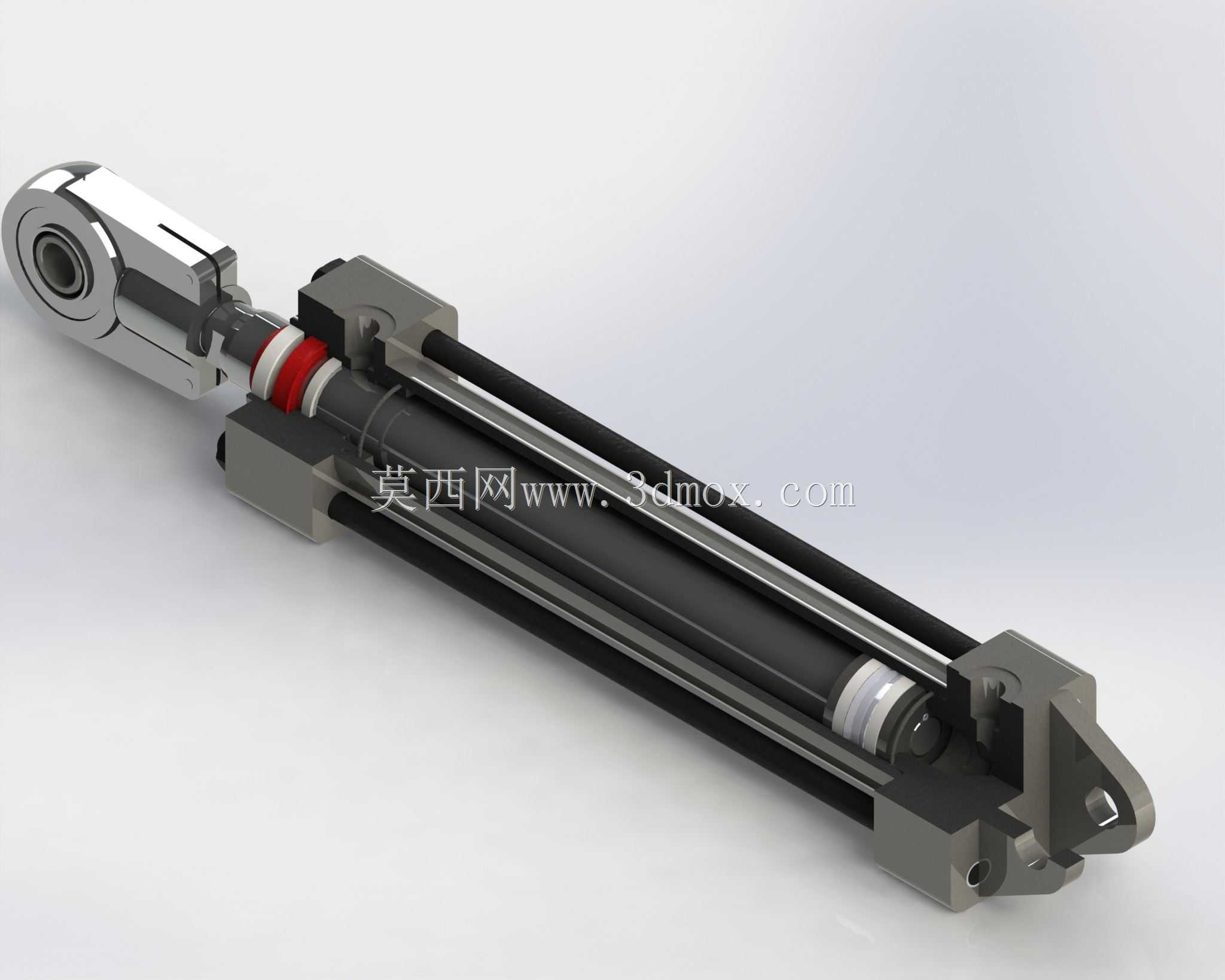

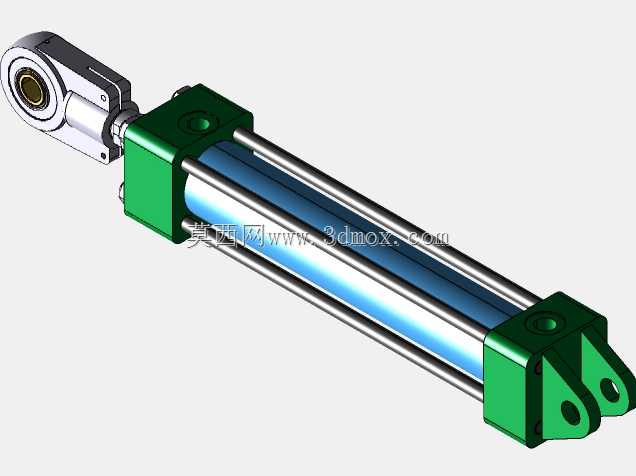

带铰接安装座的拉杆式液压油缸结构

这款带铰接安装结构的拉杆式液压执行元件，是液压传动系统中实现直线往复动力输出的核心部件，广泛应用在工程机械作业装置驱动、工业自动化生产线工位推送、重型设备姿态调整、专用车辆工作机构动作控制等场景中，能够将液压系统的压力能稳定转换为机械动能，为负载提供可靠的直线推拉力输出。从实际用途来看，该结构可适配需要一定摆动余量的安装场景，两端的铰接结构能够补偿安装过程中产生的微小同轴度偏差，避免油缸运行过程中出现侧向偏载，有效降低活塞杆密封件的偏磨风险，大幅延长元件的使用寿命。在功能特性设计上，这款油缸采用四根外置拉杆完成缸筒与两端端盖的锁紧固定，相比法兰一体式焊接缸筒结构，拉杆式结构拆装维护更加便捷，密封件更换时无需破坏缸体结构，日常运维成本更低；缸体表面做了硬质氧化防护处理，能够适应多粉尘、轻度腐蚀的户外作业环境，活塞杆表面经过高频淬火与镀硬铬处理，表面硬度高、粗糙度低，可有效抵御外界杂质刮蹭损伤密封件；缸筒内部采用间隙密封搭配组合密封圈的结构，内泄漏量控制在极低水平，容积效率更高，动力输出损耗更小。设计思路上，这款油缸优先考虑了重载工况下的结构强度与运行稳定性，端盖与缸筒的密封槽做了圆角过渡处理，避免密封圈安装时被锐边切损；进出油口设置在缸筒两端的合理位置，能够避免管路干涉安装，同时油口内部做了通流优化，降低液压油进出时的压力损失；缓冲结构设置在行程末端，能够在活塞运行到端点位置时实现平稳减速，避免活塞刚性撞击端盖产生冲击噪音与结构损伤。从安装边界来看，两端铰接孔的同轴度控制在较高精度范围内，安装时需保证铰接销轴与安装座孔的配合间隙在合理区间，缸体外部的拉杆外轮廓为最大安装径向尺寸，布局安装空间时需预留足够的扳手操作空间用于端盖锁紧维护，活塞杆伸出的最大行程范围内需避免与周边结构件产生运动干涉，铰接端的摆动角度需控制在设计允许范围内，避免超出密封件的偏转耐受极限造成泄漏。
