铰接式双耳环液压执行油缸结构设计

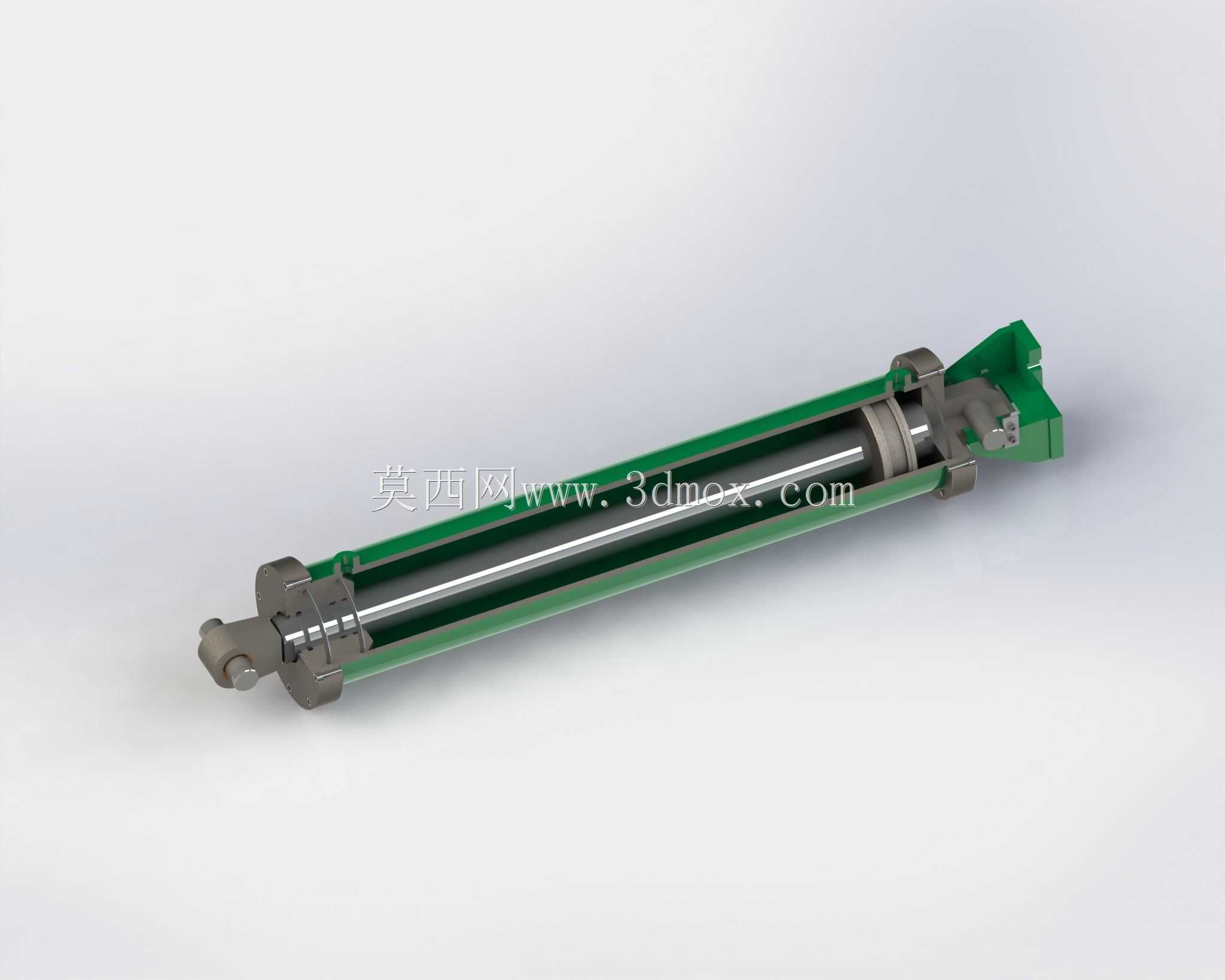

　　在各类需要直线往复动力输出的工业场景中，这类铰接安装的液压执行元件是液压传动系统里的核心执行终端，区别于常规法兰安装、脚座安装的油缸结构，这款双耳环铰接式的结构设计，主要适配安装空间存在一定角度偏转、执行端需要随负载做小范围摆角调整的工况，常见于工程机械的工作装置驱动、专用设备的工装夹紧动作、物流设备的举升翻转机构、农业机械的作业部件调节等场景，能够在系统压力油的驱动下，将液压能稳定转换为直线方向的机械推力，带动负载完成指定的位移动作。从结构设计逻辑来看，这款油缸采用了单杆双作用的内部结构，缸筒部分选用了适配中低压工况的壁厚设计，内壁做了高精度珩磨处理，保证活塞往复运动时的密封件配合精度，减少内泄量，提升容积效率；

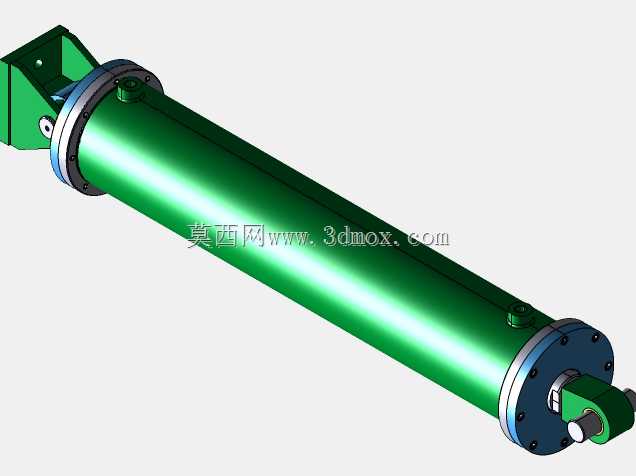

　　两端的端盖与缸筒采用螺纹连接加防松结构，既保证了足够的连接强度，也方便后期维护时拆解更换密封件。活塞部分组合了格莱圈与导向环的密封结构，既可以承受双向的压力油作用，也能为活塞杆提供稳定的径向支撑，避免活塞杆运动过程中出现偏磨，延长密封件的使用寿命。活塞杆表面做了硬铬镀层处理，提升表面硬度与防锈能力，适配多粉尘、存在一定腐蚀性介质的作业环境，外露的活塞杆端配备了防尘圈，能够在活塞杆回缩时刮除表面附着的粉尘、碎屑，避免杂质进入缸筒内部划伤密封面与缸筒内壁。两端的铰接耳环内预留了关节轴承的安装位，安装时可以通过销轴与设备的安装支座、负载端连接，允许油缸在工作平面内存在±5°左右的摆角，补偿安装过程中存在的位置误差，

　　也能适应负载运动过程中出现的角度变化，避免活塞杆承受额外的径向弯矩，从结构根源上减少活塞杆弯曲、密封件偏磨的故障概率。从安装边界来看，这款油缸的整体安装距适配中等行程的直线驱动需求，缸筒外径控制在常规安装空间的适配范围内，两端耳环的销轴孔径符合通用液压附件的配套尺寸，选型时不需要额外定制非标销轴，直接选用标准规格的圆柱销轴配合开口销或者轴端挡圈即可完成固定。油口设置在缸筒两端的合理位置，采用标准的公制螺纹油口，方便与系统的液压油管连接，安装时不需要额外调整管路走向，避免出现管路弯折导致的通流面积减小问题。在实际选型应用中，这类结构的油缸可以根据系统的工作压力调整缸筒壁厚、活塞杆直径的参数，匹配不同的推力需求，

　　双作用的结构设计可以实现伸出、缩回两个方向的液压驱动，不需要额外加装回程机构，相比单作用弹簧复位的油缸，动作响应更快，缩回过程的推力可控，适合需要双向施力的作业工况。设计过程中充分考虑了实际使用中的维护便利性，所有密封件均选用行业通用的标准规格，后期更换时不需要单独开模定制，端盖的拆卸不需要专用的特殊工装，常规的钳工工具即可完成拆解维护，降低设备的后期运维成本。导向套部分采用了铜基合金加耐磨涂层的材质，相比普通铸铁导向套，耐磨性能提升40%以上，能够在长期往复运动中保持稳定的导向精度，避免活塞杆出现爬行、抖动的问题，保证负载运动的平稳性，尤其是在低速重载的工况下，稳定的导向支撑可以有效避免爬行现象带来的作业精度下降问题。缸筒外部的防护涂层采用了耐锈蚀的喷塑处理，适配户外作业的设备使用场景，在潮湿、多扬尘的环境中也能长期保持缸体表面不出现锈蚀，不会因为表面锈层脱落污染作业环境，也能避免锈层侵入连接螺纹部位导致后期拆解困难。
