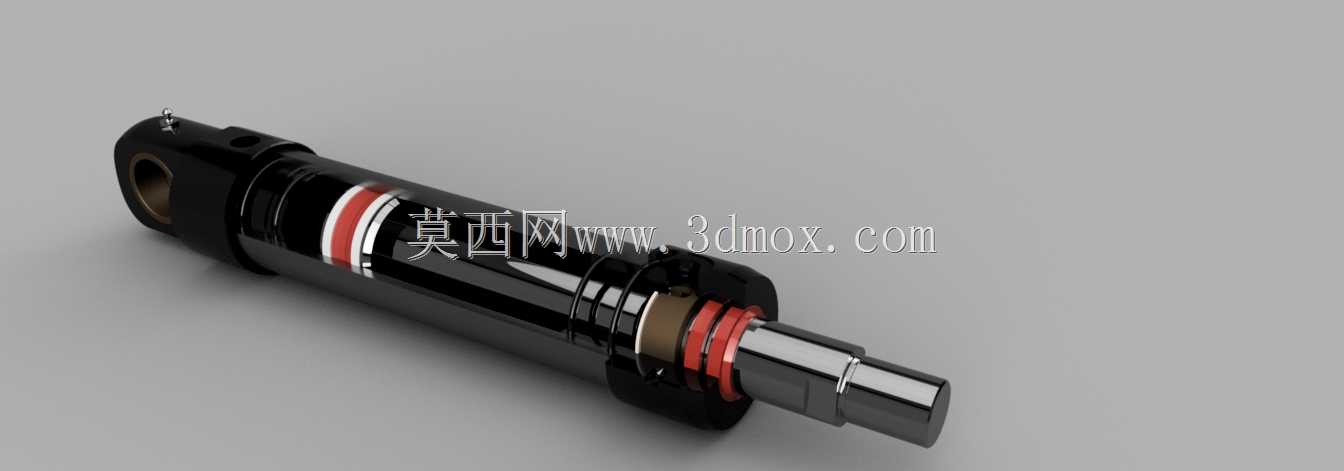

60mm孔径液压执行机构结构设计

　　在各类需要直线往复动力输出的工业场景中，液压执行机构始终是重载工况下的核心动力部件，这套孔径60mm的液压执行机构，适配多数中载液压系统的动力输出需求，可直接应用在工程机械作业臂驱动、机床工装夹紧回路、自动化生产线工件推移、重型设备姿态调整等场景中，相比同功率等级的气动执行元件，它的输出力密度更高，运行平稳性更强，抗负载波动能力更优，在存在冲击载荷的工况下也能保持稳定的动力输出。从结构设计逻辑来看，这套执行器采用单杆双作用的结构形式，缸筒部分选用高精度冷拔无缝管材加工，内孔做珩磨处理保证表面粗糙度与圆柱度，降低活塞往复运动时的密封件磨损，延长元件使用寿命；活塞与活塞杆的连接采用卡键式锁紧结构，相比螺纹连接能承受更大的交变载荷，

　　避免长期往复运动下出现连接松动的问题；活塞杆表面做镀硬铬处理，硬度达到HRC60以上，既能抵御外界环境的腐蚀，也能降低与导向套之间的摩擦系数，减少爬行现象出现的概率。密封结构的设计上，活塞部位采用格莱圈加O型圈的组合密封形式，既保证两腔之间的密封性能，又能适应活塞在高速往复运动时的微量偏摆；导向套部位采用防尘圈、斯特封、支撑环的多层组合结构，最外侧的防尘圈可以阻挡外界粉尘、金属碎屑进入缸体内部，避免划伤活塞杆与密封件，中间的斯特封负责高压油腔的杆部密封，支撑环采用铜基聚四氟乙烯材质，承担活塞杆的径向载荷，保证活塞杆运动时的同轴度，避免出现别劲问题。从安装边界来看，缸体尾部采用单耳铰接的安装形式，

　　安装孔的尺寸与同轴度按照通用液压油缸安装标准设计，可直接匹配对应规格的铰接销轴，前端活塞杆头部采用外螺纹加销轴孔的连接形式，能适配多种不同的负载连接接头，满足不同安装场景的连接需求；整体外形做了紧凑化设计，在保证60mm孔径带来的足够输出力的前提下，尽可能压缩了缸体的径向尺寸与整体长度，方便在空间受限的设备内部布置，不会因为元件体积问题影响整体设备的结构布局。在实际选型匹配时，这套执行器可以适配额定压力16MPa的常规液压系统，按照60mm的缸径计算，无杆腔进油时的理论输出推力可以达到45kN左右，有杆腔进油时的拉力根据杆径尺寸对应调整，能够覆盖多数中载直线驱动的需求；缸体外部的油口采用标准公制内螺纹连接，

　　可直接对接常规液压管路接头，不需要额外做转接件，减少现场安装的工作量。设计过程中充分考虑了元件的可维护性，端盖与缸筒采用螺纹连接加锁紧螺钉的固定形式，现场维护时不需要专用的大型工装，就可以完成端盖拆卸、密封件更换的操作，降低设备后期的维护成本；缸体表面做了发黑处理，具备基础的防锈能力，在常规车间环境下存放与使用不会出现明显的锈蚀问题。在实际应用场景中，这类60mm孔径的液压执行器可以替代部分小规格气缸无法满足出力要求的工位，也可以在小型液压站配套的设备中作为独立执行单元使用，比如小型压力机的压装工位、仓储设备的货叉推移机构、环卫车辆的作业机构驱动、农机具的姿态调整等场景，都能看到同规格液压执行器的应用。结构建模过程中，所有配合尺寸都按照液压元件的通用公差标准做了预留，活塞与缸筒的配合间隙、活塞杆与导向套的配合间隙都控制在合理范围内，既保证运动时不会出现卡滞，也不会因为间隙过大导致内泄量超标影响执行器的动作效率；所有密封件的安装沟槽尺寸都严格对应密封件厂家的样本标准，避免因为沟槽尺寸不合理导致密封件过早损坏。从外形结构来看，执行器外部没有多余的凸起结构，所有棱角都做了倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中点，提升缸体在承受交变载荷时的结构强度；活塞杆伸出端做了防护倒角，安装连接接头时不会碰伤螺纹与密封面，保证连接的可靠性。
