吊挂式车辆油门操纵踏板结构设计

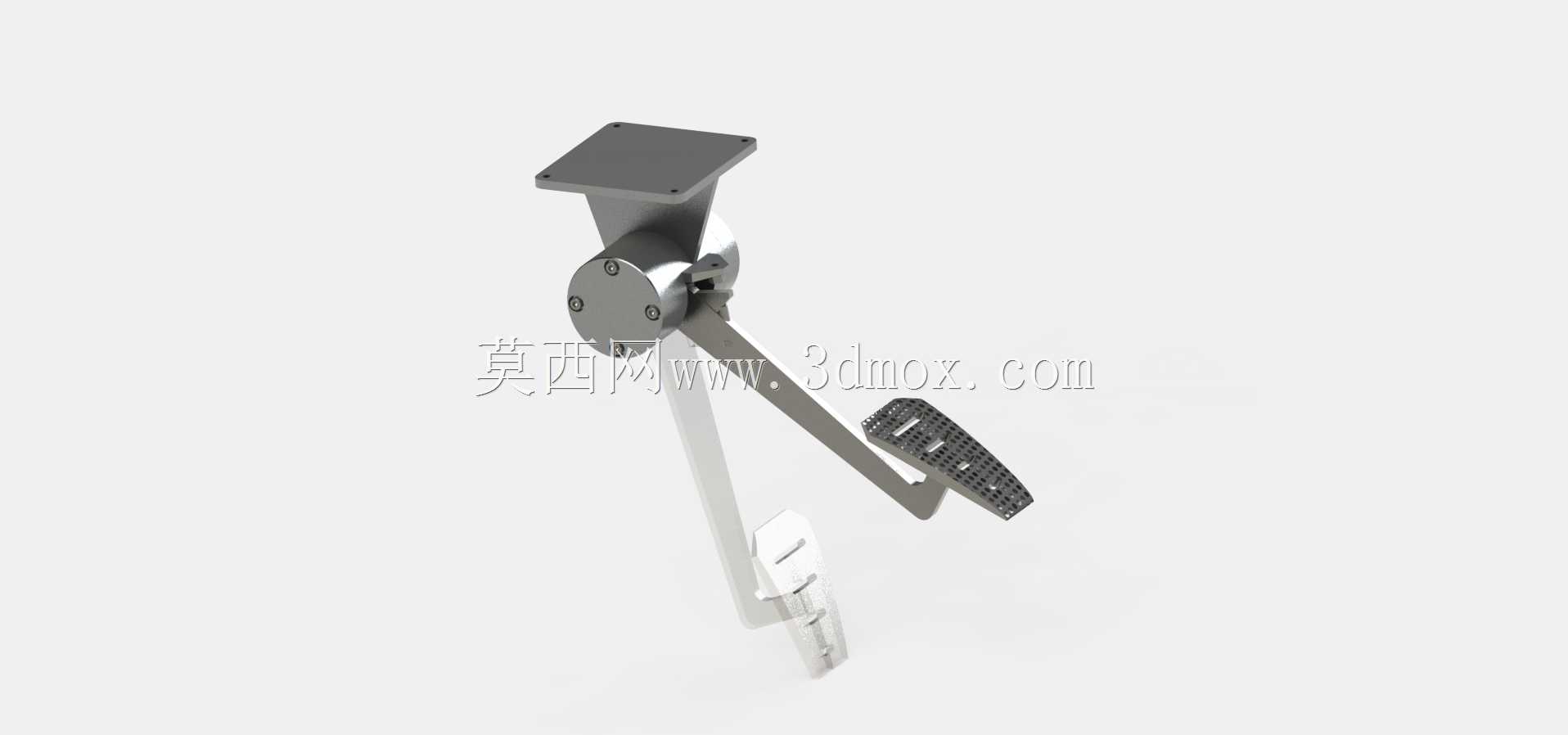

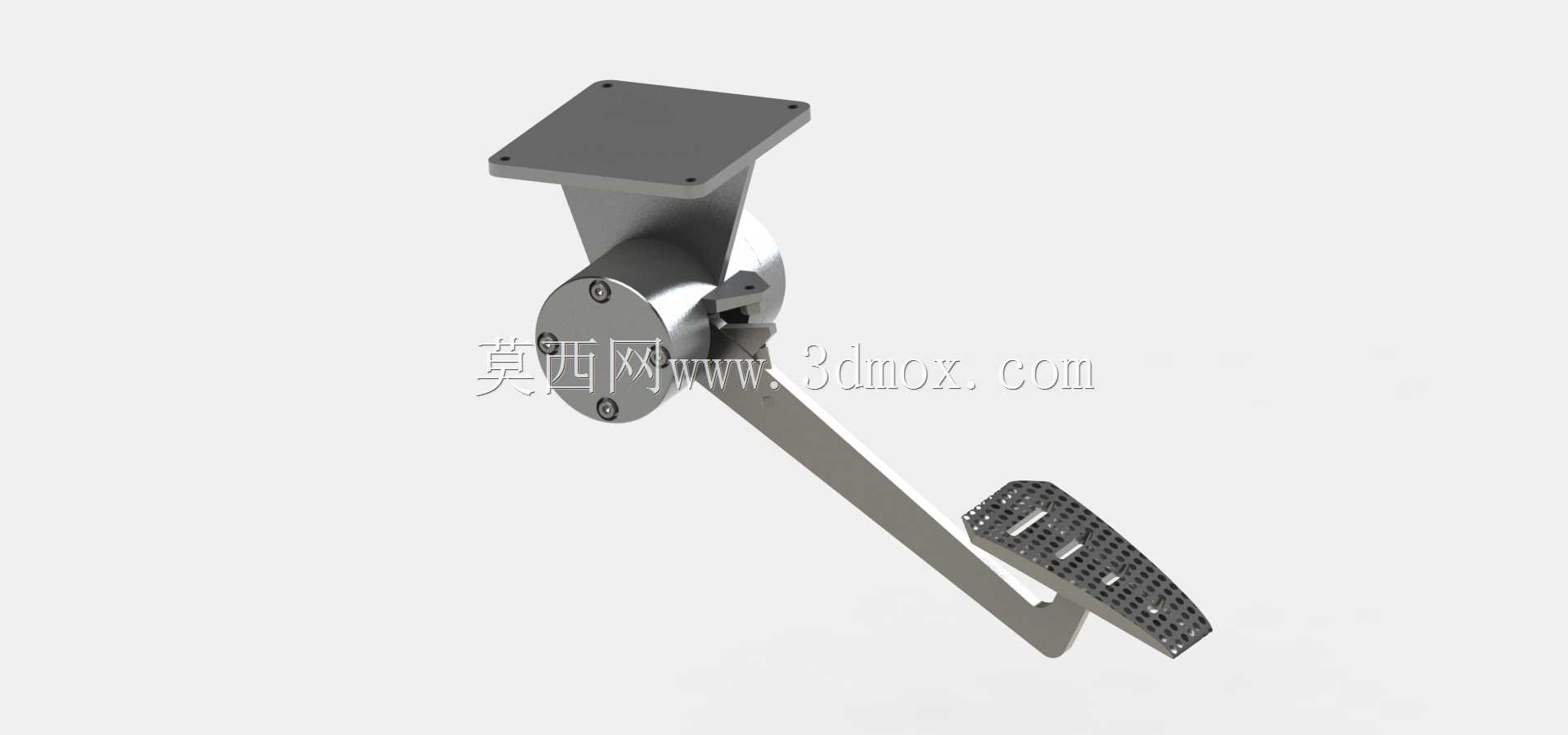

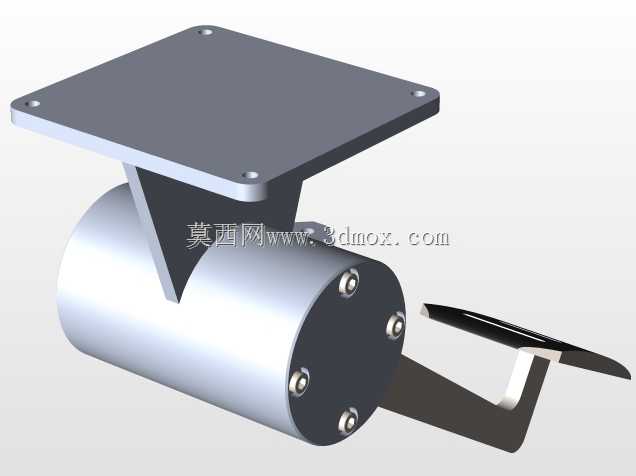

　　这款吊挂式油门操纵踏板，主要适配各类非道路作业车辆、轻型商用车的驾驶舱操纵系统布置，区别于地板式安装的踏板结构，吊挂式的安装形式能充分利用驾驶舱仪表台下方的上部空间，避免地板区域的线束、地毯凸起以及乘员脚部杂物对踏板行程的干涉，在工程作业车辆、场地通勤车辆的驾驶舱布局中，这类安装形式的踏板能给驾驶员脚部留出更多活动余量，减少长时间作业的脚部疲劳感。从结构组成来看，整个组件分为顶部安装固定座、中部回转铰接机构、下部踏板臂与脚踏防滑面板四个核心部分，顶部的方形安装座预留了四个对称布置的螺栓过孔，安装时可直接通过螺栓固定在驾驶舱前围的金属安装支架上，安装面的平面度公差控制在0.2mm以内，能保证铰接机构的回转轴线与设计基准保持平行，

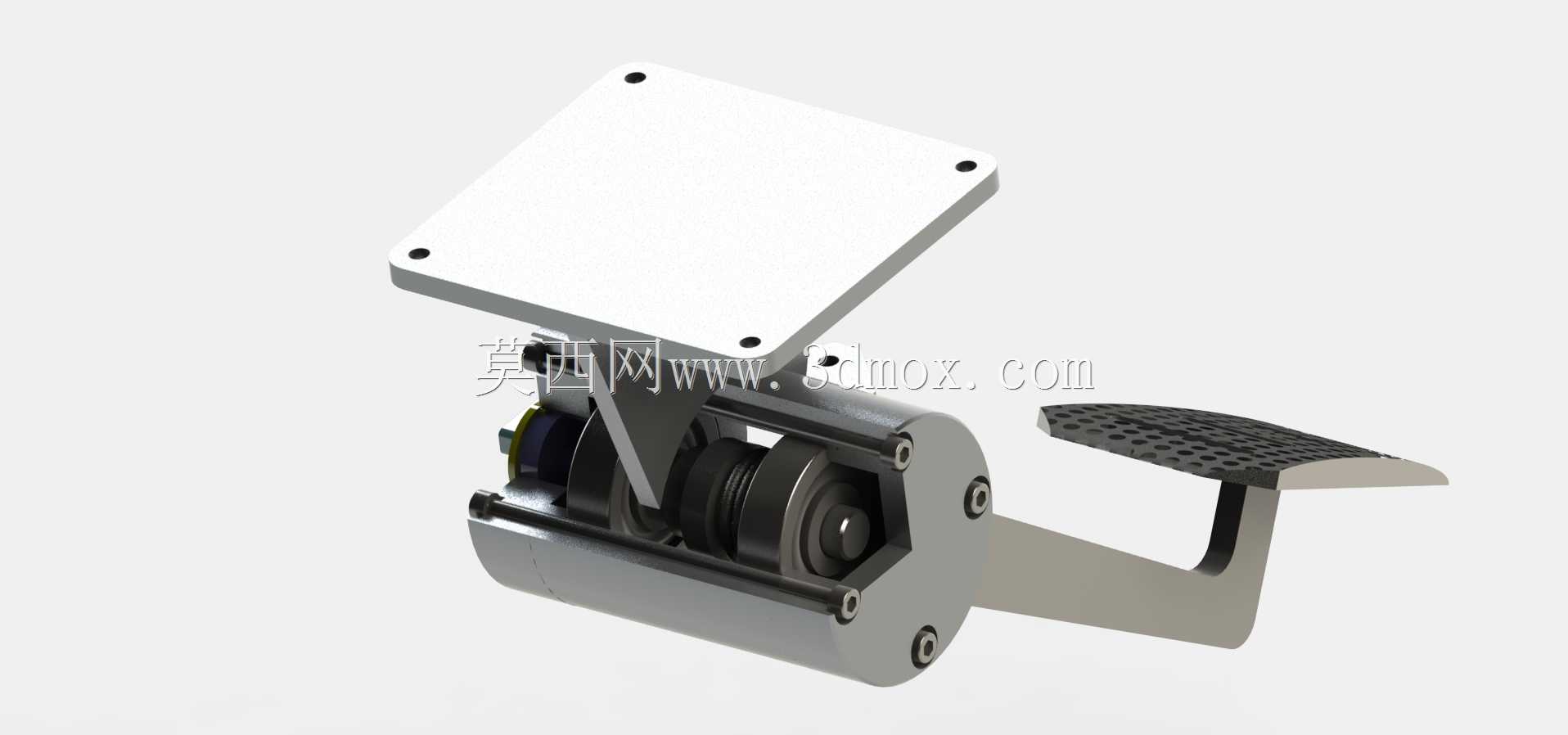

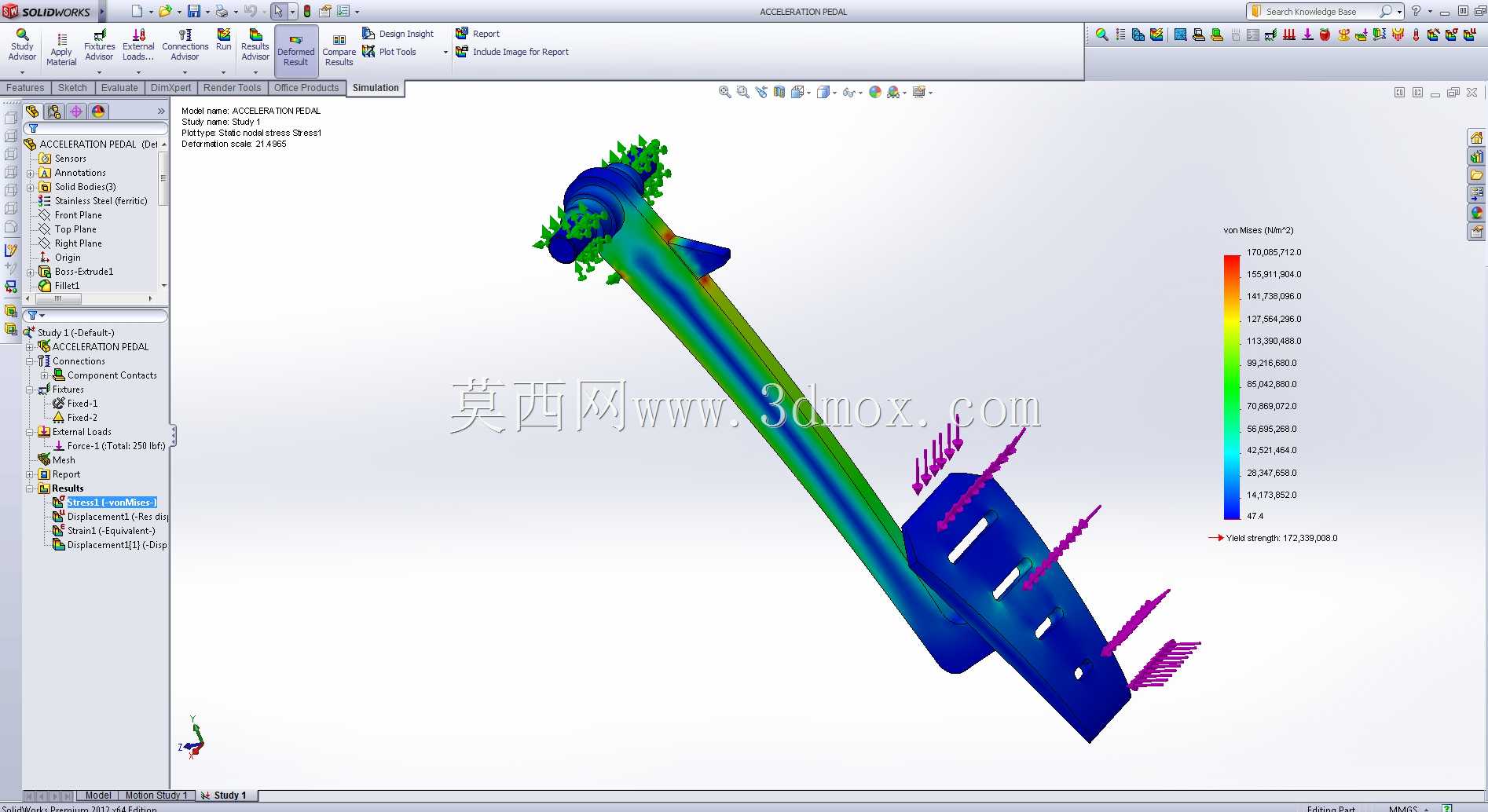

　　避免踏板动作时出现卡滞、偏磨的问题。中部的回转铰接部位采用了轴套配合的转动结构，铰接端的圆形端盖通过三颗内六角螺栓固定，既可以对内部的回位结构、阻尼结构起到密封防护作用，避免驾驶舱内的灰尘、驾乘人员带入的泥水碎屑进入转动副造成磨损，也方便后期维护时快速拆解，不需要整体拆卸踏板总成就能完成转动副的清洁、润滑或者易损件更换，这一设计刚好贴合了作业类车辆维护频次高、维护场景条件有限的使用特点。踏板臂采用了变截面的折弯结构，从铰接端到脚踏端的截面厚度逐步过渡，在保证整体结构刚度的前提下尽可能降低组件自重，避免踏板臂自重过大导致的回位滞后、操纵虚位问题，臂身的折弯角度经过反复校核，能保证踏板在全行程动作过程中，

　　驾驶员的脚部踩踏力方向始终与踏板转动切线方向保持合理夹角，不会出现踩踏过程中脚部滑脱、施力别扭的问题。末端的脚踏面板采用了镂空防滑的格栅结构，面板表面的凸起格栅与镂空槽交替布置，即使驾驶员鞋底沾有泥水、油污，也能通过镂空槽及时排出污渍，保证鞋底与踏板面的摩擦力，避免踩踏打滑，面板的弧度完全贴合人体脚掌的自然轮廓，踩踏时脚掌的受力分布更均匀，长时间操纵也不会出现局部压痕或者酸痛感。设计过程中优先考虑了结构的易制造性与易维护性，整个组件的零件除了标准紧固件之外，其余结构件都可以采用常规的钣金冲压、型材切割、普通机加工工艺完成生产，不需要特殊的定制刀具或者复杂的成型模具，能有效控制生产制造成本，同时各个零件之间的装配关系简单，

　　没有复杂的过盈配合或者特殊装配要求，普通的维修人员借助常规工具就能完成拆解与更换。安装边界方面，顶部安装座的四个安装孔采用矩形对称布置，孔位间距适配多数量产车型的前围安装支架通用孔距，不需要对原车安装位做额外的打孔改装就能完成适配，踏板的总行程控制在合理范围内，全行程动作时踏板臂的摆动轨迹不会与周边的制动踏板、离合踏板、驾驶舱内饰板发生运动干涉，预留的安全间隙能保证在极端情况下踏板不会被周边部件卡滞，保障行车与作业的操纵安全。回位结构集成在中部铰接腔体内部，采用了扭簧回位的结构形式，回位力矩经过匹配调校，既不会因为回位力过小导致踏板回位不及时，也不会因为回位力过大造成踩踏沉重，踏板的阻尼特性线性度较好，从初始位置到最大行程位置的踩踏力变化平缓，驾驶员可以精准控制油门开度，实现对动力输出的精细调节，不管是低速作业时的微小开度调整，还是高速行驶时的大开度加速，都能获得清晰的操纵脚感。
