法兰安装外螺纹N型射频同轴连接接头

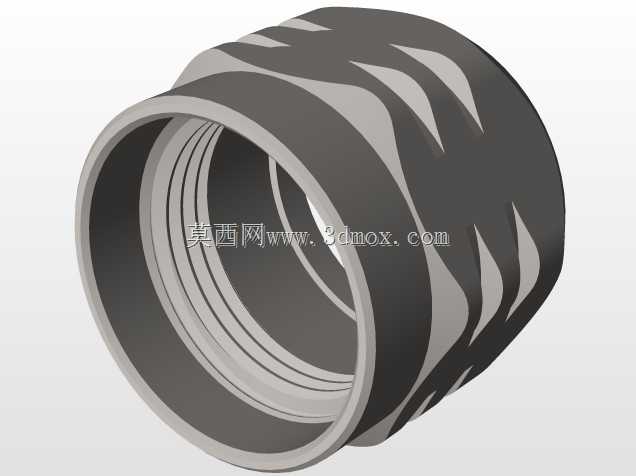

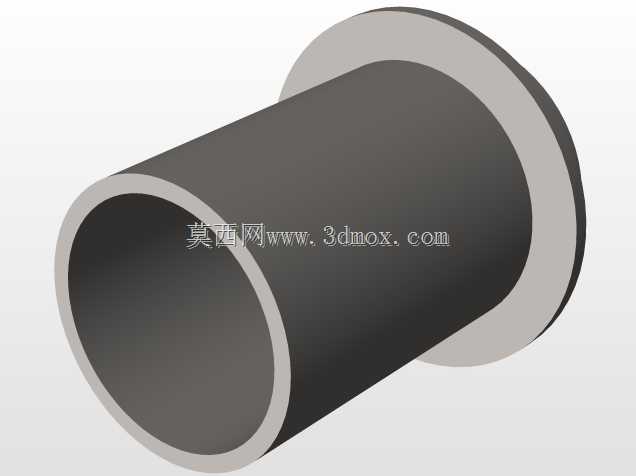

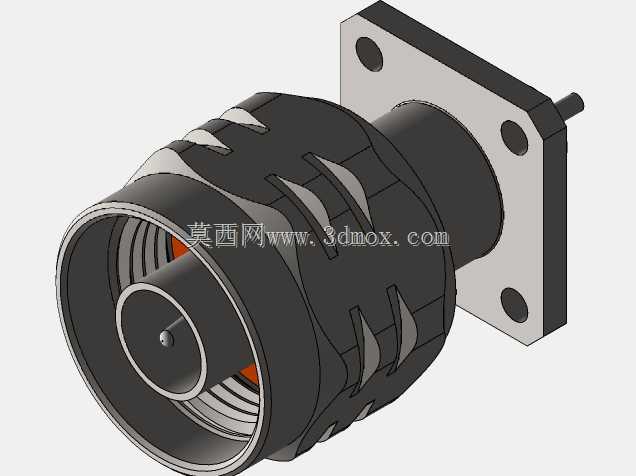

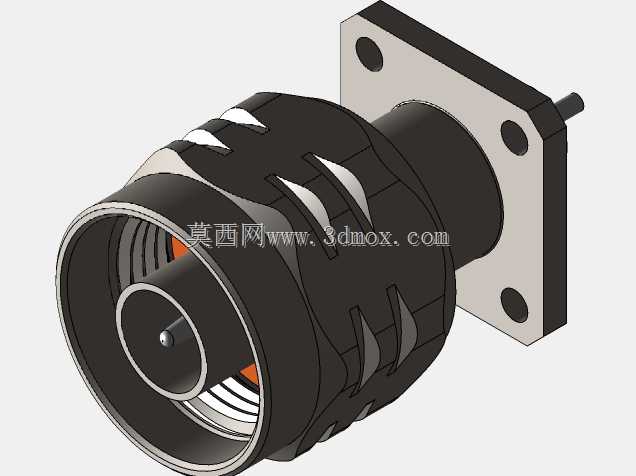

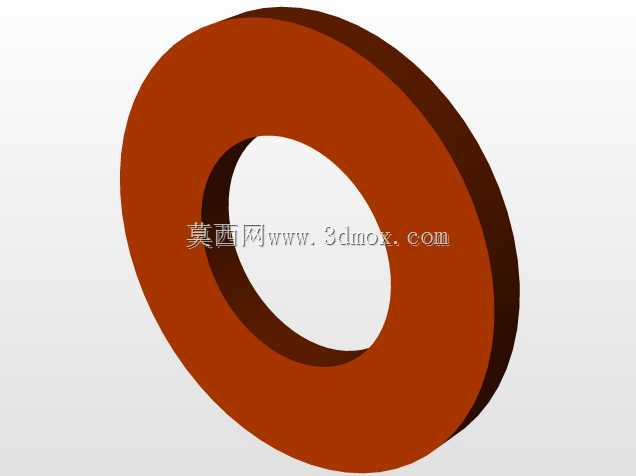

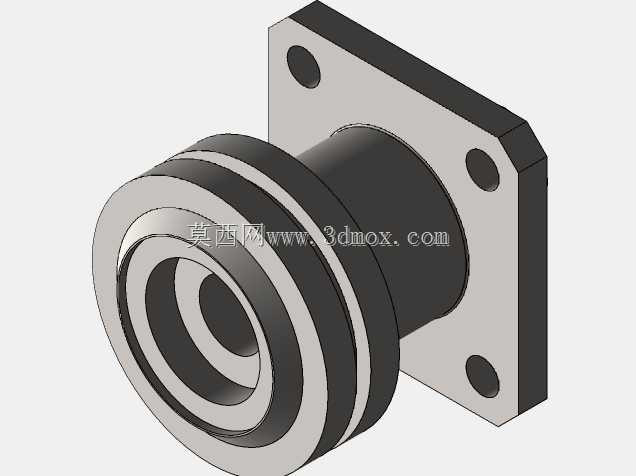

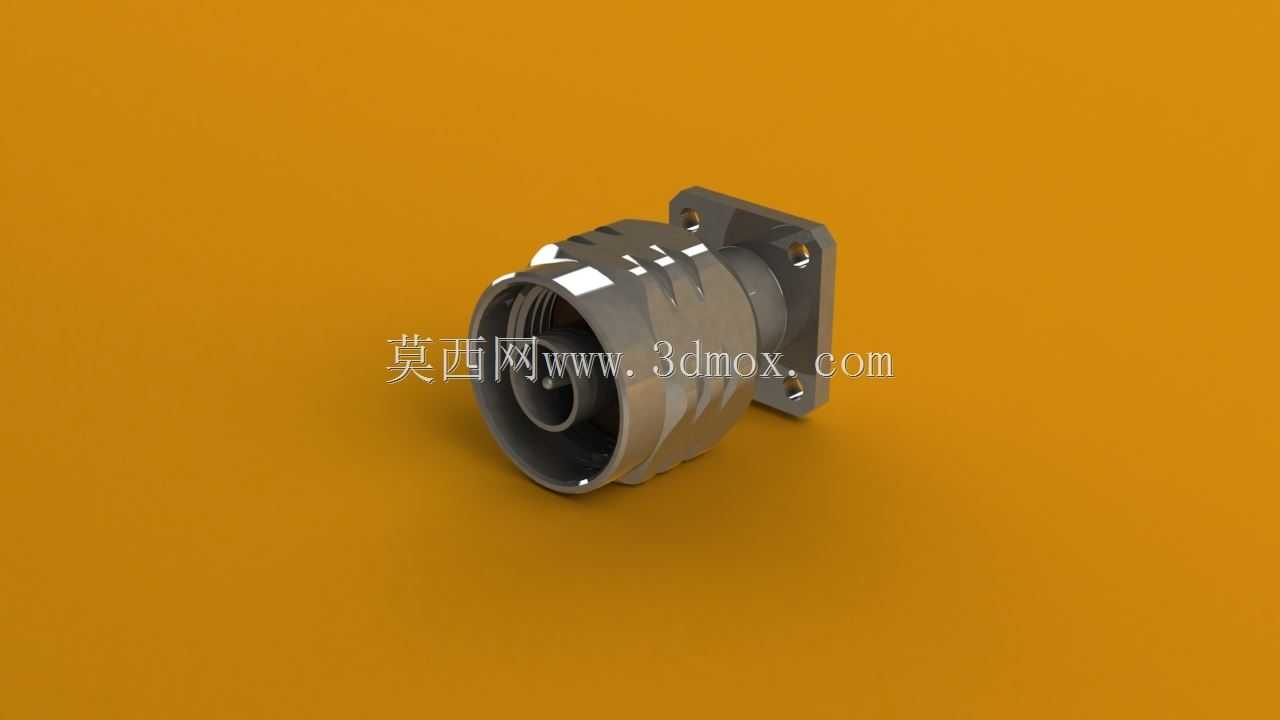

这款法兰安装外螺纹N型接头，是射频信号传输链路中应用极为广泛的同轴连接部件，主要承担射频信号的稳定导通、设备端口间的刚性连接作用，常见于基站射频单元、射频测试仪器、工业无线通讯设备、微波通信系统、航空航天机载通讯模块等场景中，用来实现射频同轴电缆与设备腔体之间的可靠连接，保障高频信号在传输过程中的阻抗连续性，降低信号反射与插入损耗，避免外界电磁干扰侵入信号链路。从实际使用场景来看，这类带法兰安装结构的N型公接头，多用于需要将连接端口固定在设备金属面板、机箱壁板或安装底盘上的场合，通过法兰盘上的安装孔位实现接头与安装基体的刚性固定，相比螺纹旋入式的安装结构，法兰固定的方式抗振动性能更强，在户外通讯设备、车载移动通讯装置这类存在持续振动、冲击的使用环境中，能够长期保持连接位置不发生偏移，避免接头松动导致的信号传输中断、接触不良等故障。从产品功能特性来看，该接头为外螺纹公头结构，适配标准N型母头接口，内部导体采用插针式接触设计，外导体通过金属壳体实现全包裹屏蔽，能够在DC到11GHz的工作频段内保持稳定的电气性能，特性阻抗为50欧姆，匹配绝大多数射频通讯系统的阻抗标准，连接时通过外螺纹的旋合实现内外导体的精准对位，插合后接触电阻极低，能够承受较大的射频功率传输，同时金属壳体的密封结构能够阻挡灰尘、水汽侵入接头内部，满足户外设备的基础防护需求。在设计思路上，这款接头首先遵循了N型射频连接器的标准接口尺寸规范，保证与同规格标准接头的互换性，法兰盘的结构设计充分考虑了安装操作的便利性，四个安装孔对称分布在法兰盘四角，安装时可从设备外侧直接穿入螺丝完成固定，无需在机箱内部预留操作空间；接头尾部与外螺纹连接端的过渡区域做了圆弧收腰处理，既能够降低接头整体的重量，也可以减少金属材料的使用，同时避免尖锐棱角在安装过程中划伤操作人员或电缆外皮；内部绝缘支撑件的位置经过精准计算，保证内导体在接头内部保持居中状态，避免内导体偏心导致的阻抗不连续问题，同时绝缘支撑件采用低损耗的高频介质材料，降低信号在介质传输过程中的损耗。从外形尺寸与安装边界来看，这款接头的法兰盘为方形结构，四个安装孔的孔位间距符合常规射频设备面板的通用安装尺寸，安装时仅需要在设备面板上开设对应尺寸的中心过孔与螺丝孔位即可完成装配，接头插入设备内部的深度较浅，不会占用过多的机箱内部空间，适配厚度在1mm到5mm之间的金属安装面板；接头外螺纹端的长度满足标准N型接头的旋合深度要求，连接配套母头后不会出现旋合不到位或螺纹过度咬合的问题，接头整体的外圆直径经过严格控制，在密集排布的端口面板上，相邻接头之间不会出现安装干涉，能够满足多端口设备的紧凑安装需求。
