法兰安装内螺纹N型射频同轴连接器

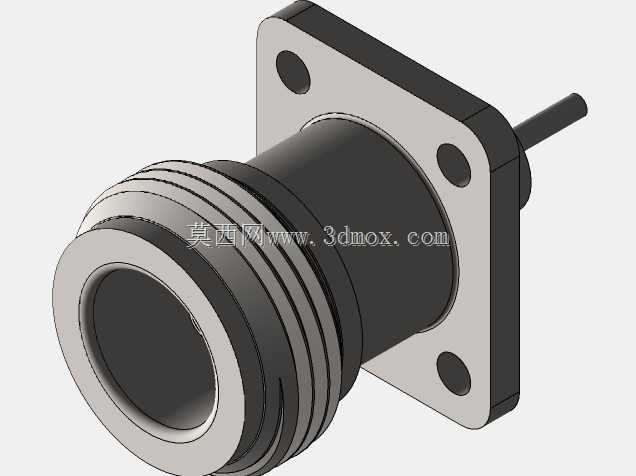

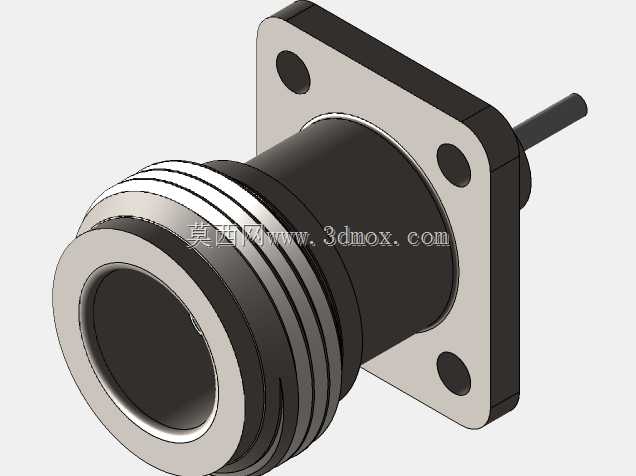

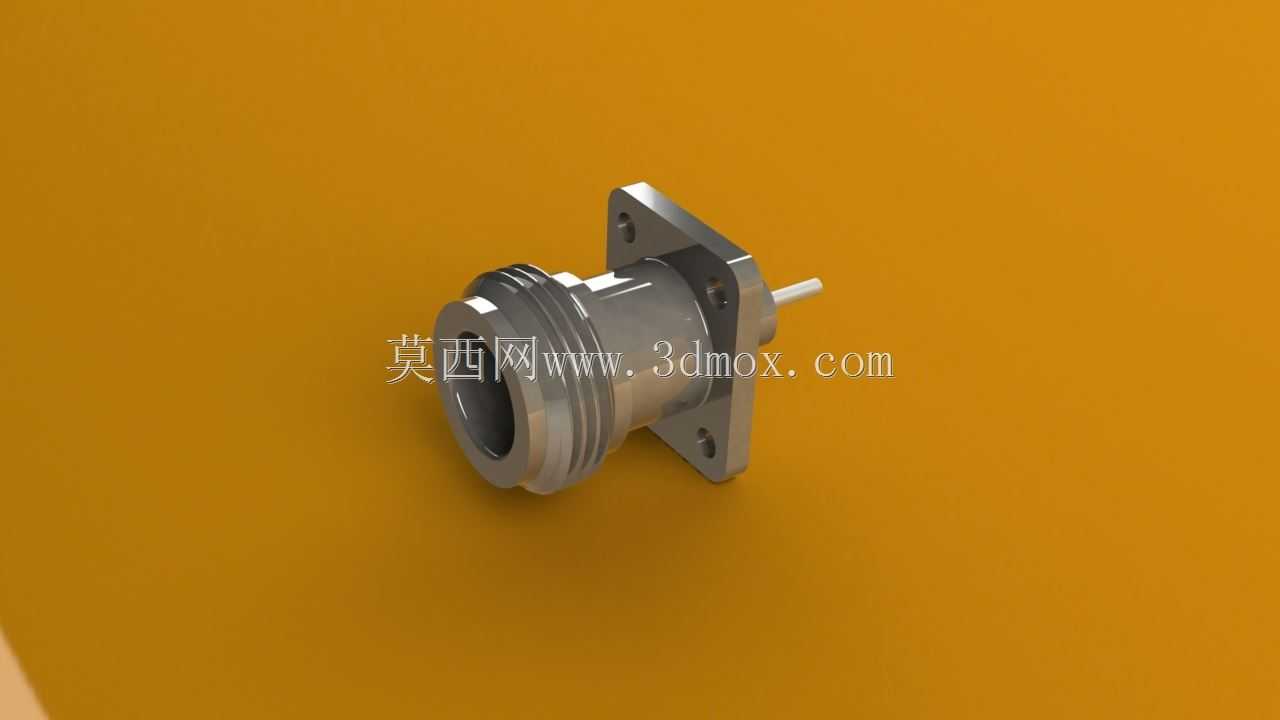

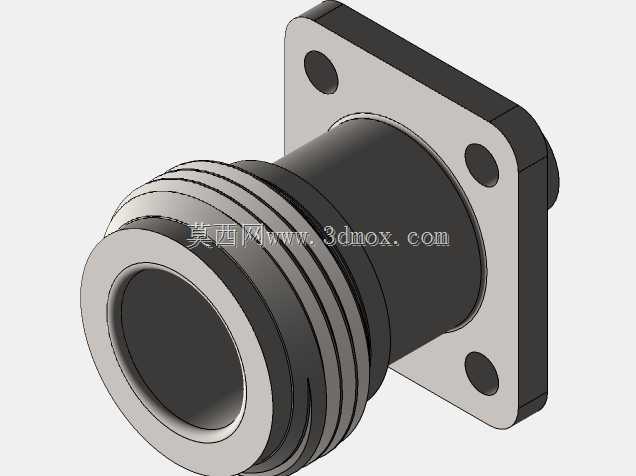

这款法兰安装内螺纹N型连接器，是射频传输链路中实现信号稳定接续的核心无源部件，广泛应用在无线通信基站、射频测试设备、航空航天机载通信系统、微波测量仪器以及工业射频加热设备的信号回路中，承担着射频同轴电缆与设备腔体、功能模块之间的刚性连接作用，可在0到11GHz的宽频带范围内稳定传输射频信号，有效降低信号传输过程中的回波损耗与插入损耗，保障信号传输的完整性与链路可靠性。产品采用法兰盘式安装结构，方形法兰的四个角位预留标准安装孔位，可直接通过螺丝紧固在设备机箱的面板或安装基座上，安装后结构稳固，抗振动、抗冲击性能优异，能够适应户外基站、车载通信设备等存在持续振动、环境温差较大的复杂使用场景，避免连接松动导致的信号中断、接触不良等问题。连接端采用标准内螺纹接口设计，可与对应规格的外螺纹N型公头实现快速旋接锁紧，螺纹啮合后连接紧密，具备良好的电磁屏蔽性能，可有效阻隔外界电磁干扰对传输信号的影响，同时防止内部射频信号向外泄漏，适配常用的SYV-50、SYWV-50系列同轴电缆的端接需求。在设计过程中，整体结构采用阶梯式同轴阻抗匹配设计，内部导体与介质支撑件的尺寸经过精准核算，全程保持50Ω的标准特性阻抗，最大程度减少阻抗不连续点带来的信号反射，满足高精度射频传输场景的使用要求；外壳采用黄铜材质加工成型，表面做镀镍钝化处理，兼顾优异的导电性能与防腐蚀、耐氧化能力，可在潮湿、盐雾等恶劣环境下长期使用不生锈、不降低接触性能；内部插针采用铍铜镀金工艺，接触电阻低，插拔寿命长，多次反复连接后仍能保持稳定的接触压力与导电性能。产品的安装边界清晰，方形法兰的外轮廓尺寸、安装孔的孔距与孔径均符合N型法兰连接器的通用行业规范，安装时无需额外进行面板开孔的二次修改，可直接适配标准机箱面板的预留安装位；连接器的轴向伸出长度经过优化，既保证内部导体与介质的足够装配空间，又不会过度占用设备内部的布线空间，方便机箱内部的线缆排布与走线固定；内螺纹接口的端面设计有密封圈安装槽，搭配对应规格的防水密封圈使用时，可实现IP67级的面板侧防护能力，满足户外露天安装的通信设备的防水防尘要求。在实际使用中，这类连接器常被用于通信基站的天线馈线连接端口、射频功率放大器的输入输出接口、信号发生器与频谱分析仪等测试仪器的信号接驳端，相比螺纹旋入式的穿墙连接器，法兰安装结构的承重能力更强，可承受较粗射频线缆的拖拽重量，不会因为线缆长期垂坠受力导致连接器与面板连接部位松动、脱落，大幅提升通信链路的长期运行稳定性。
