带拔模特征的曲面壳体竞赛练习构件

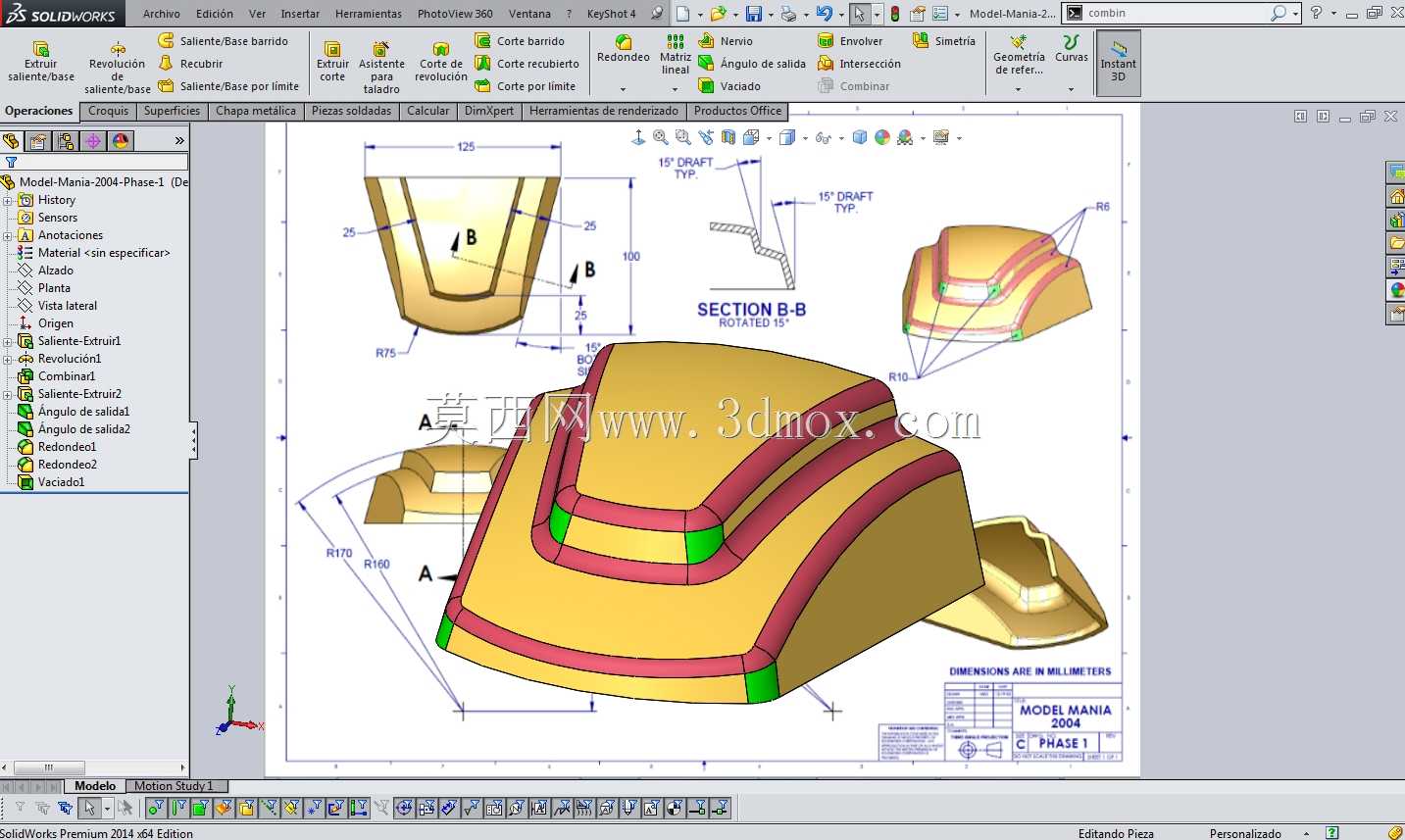

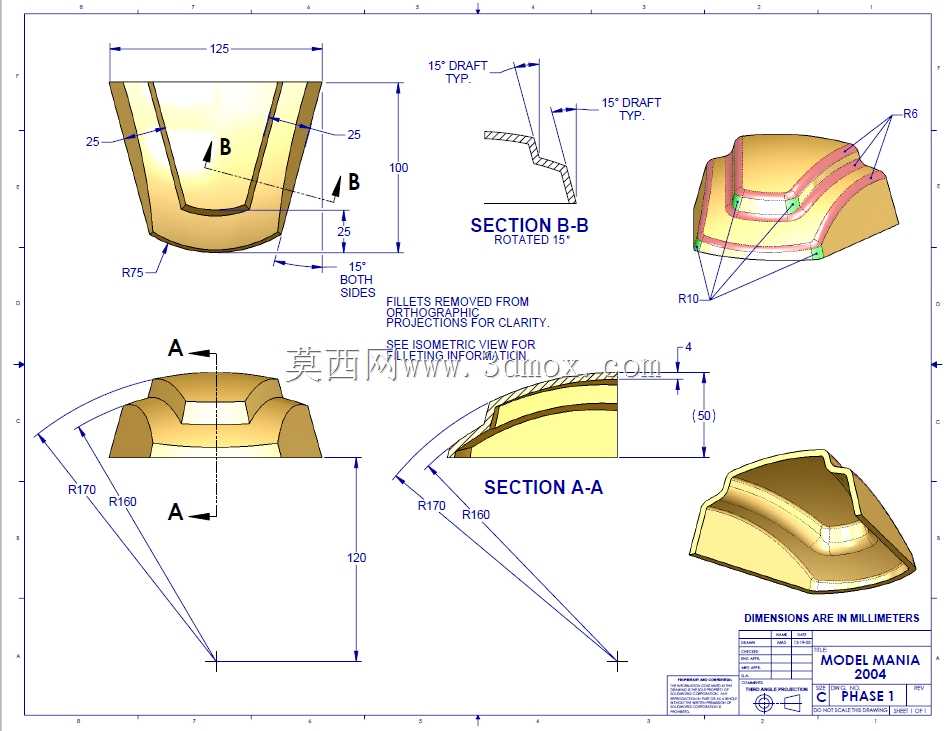

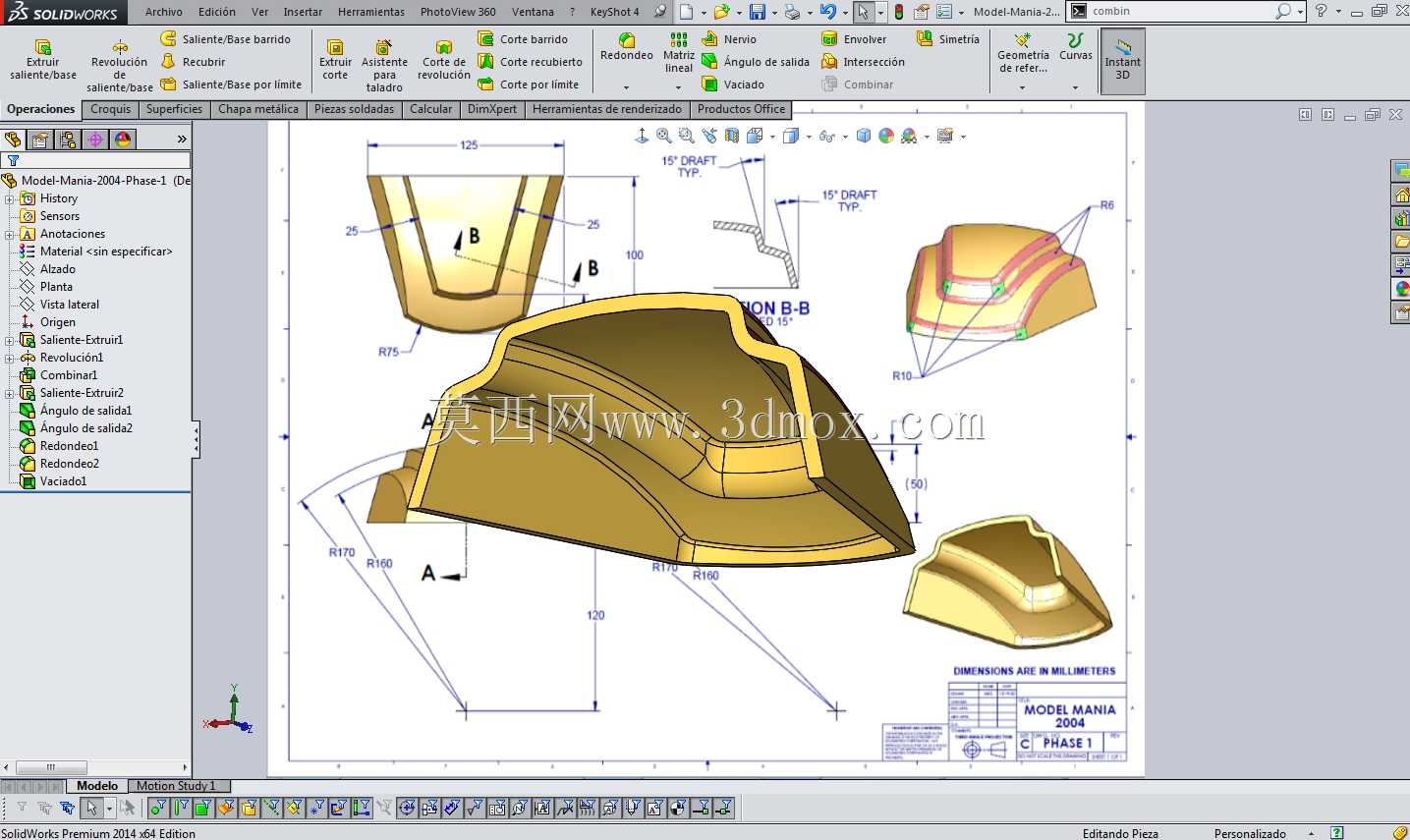

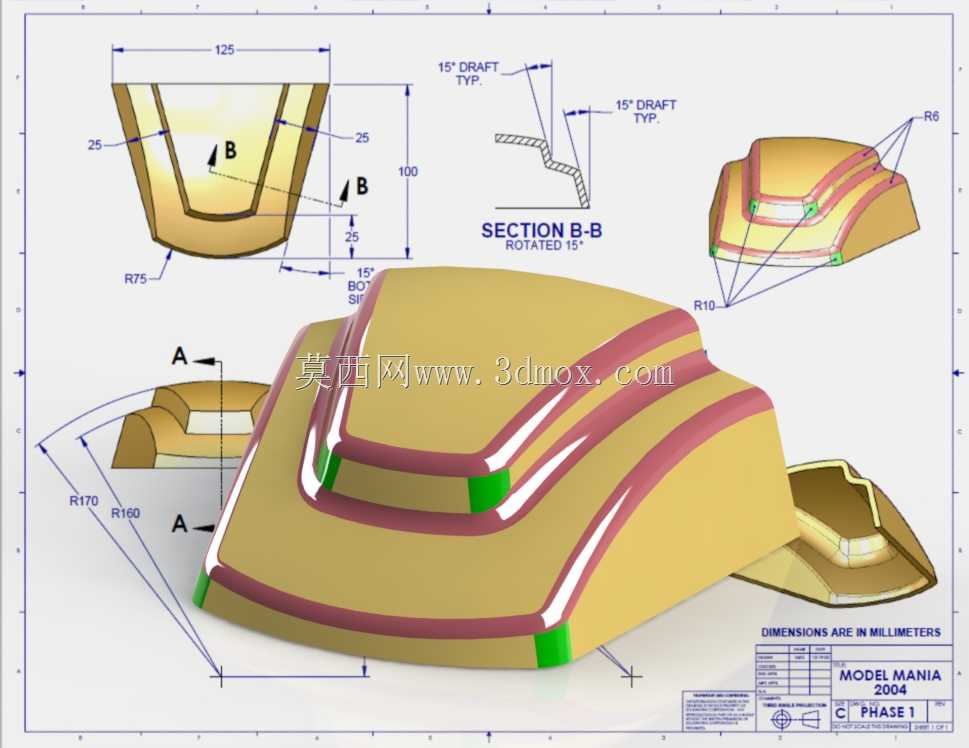

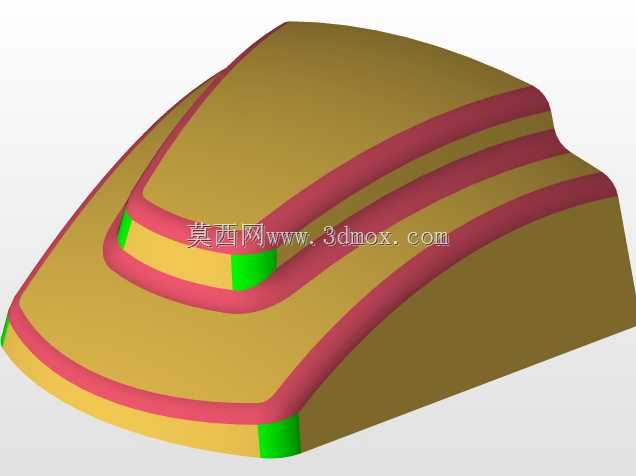

该曲面壳体构件属于机械设计技能训练类的典型练习载体，主要用于三维建模技能实操、曲面造型逻辑验证、工程图规范表达训练场景，在机械设计入门教学、职业技能竞赛备赛、曲面建模能力考核环节中承担实操载体的作用，能够帮助建模者掌握复杂曲面过渡、拔模特征添加、工程视图标注的全流程设计逻辑。从功能特性来看，该构件重点考察多段曲面顺滑拼接、均匀壁厚控制、拔模角度一致性的设计能力，壳体边缘设置的多道弧形凸筋既可以提升薄壁壳体的结构刚性，避免薄壁件受外力产生形变，也能模拟实际工业产品中装饰条、加强筋的集成设计逻辑；局部的绿色标识点位对应壳体的定位支撑位置，在实际生产场景中可作为注塑成型的顶出位置、装配定位的贴合基准，保证构件加工与装配的位置精度。从设计思路来看，该构件采用自顶向下的曲面建模逻辑，首先根据外形轮廓绘制基础的对称基准线，通过多段圆弧拟合主体外轮廓曲面，其中主体侧边采用R170、R160的大半径圆弧保证曲面顺滑过渡，边缘转角采用R6、R10的小圆角消除应力集中点；之后按照15°的统一拔模角度对侧壁进行拔模处理，满足注塑类壳体零件的脱模需求，拔模角度的一致性也保证了壳体壁厚均匀，避免注塑过程中出现缩痕、填充不均的问题；最后通过剖面旋转15°的剖视图表达内部结构，清晰展示壳体内部的台阶过渡、壁厚变化细节，符合机械工程图的表达规范。从外形尺寸与安装边界来看，该构件主体长度方向尺寸为125mm，高度方向总尺寸为100mm，侧边突出段尺寸为25mm，底部转角采用R75的大圆弧过渡，整体尺寸控制在小型薄壁壳体的常规尺寸区间内，无超出常规加工范围的极端尺寸；安装定位点分布在壳体底部四个边角位置，支撑点位的平面度可通过建模时的基准约束保证，适配小型工装台的装夹定位需求，也可直接作为同类外观壳体的设计原型，调整尺寸后应用于小型设备外罩、消费电子外壳、汽车内饰装饰件的实际设计场景中。
