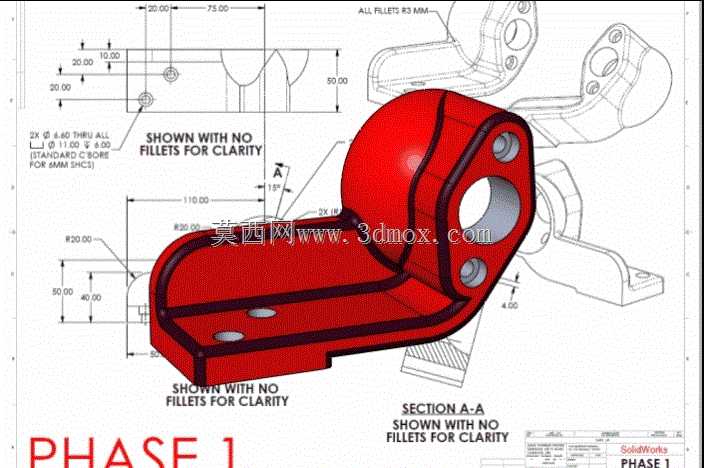

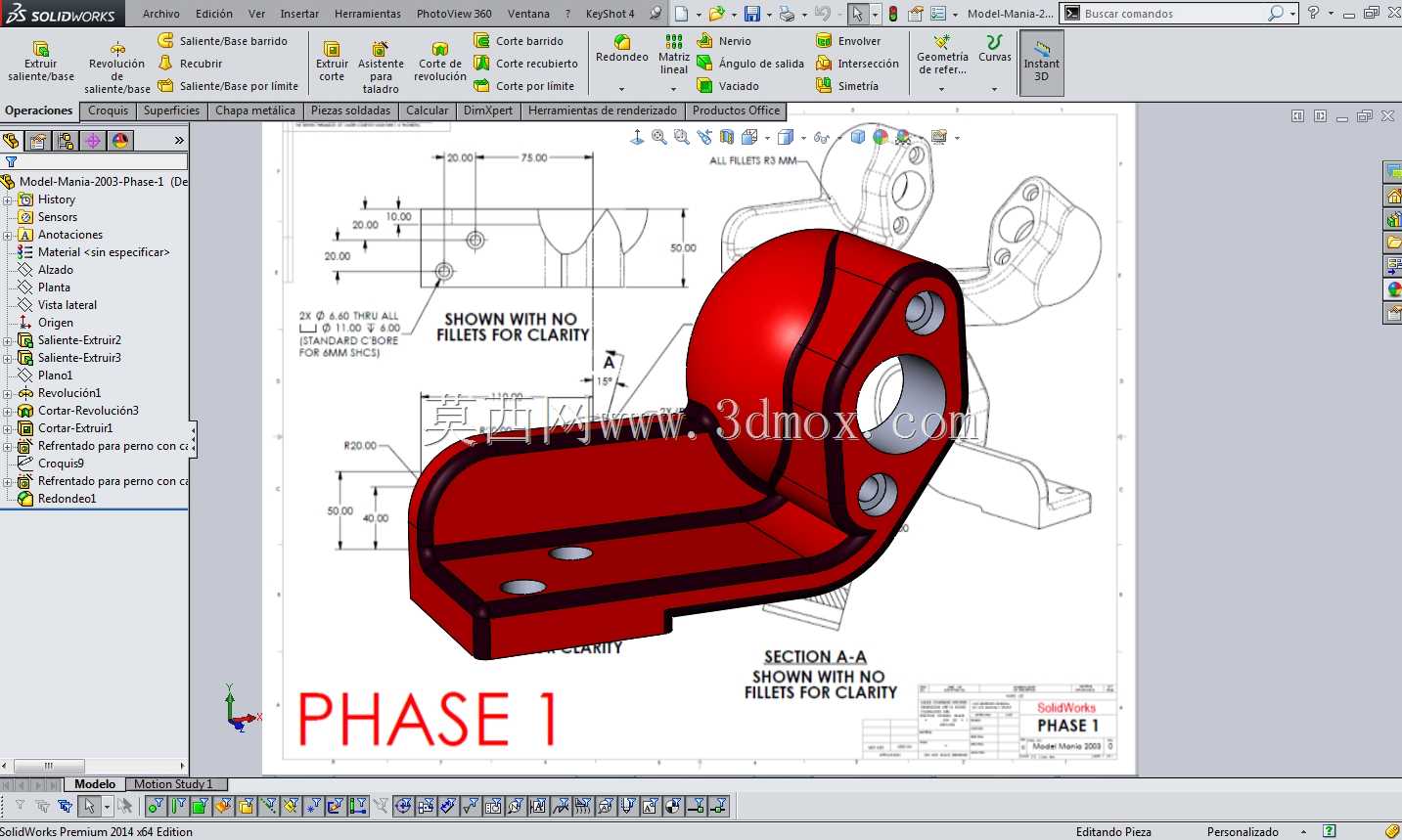

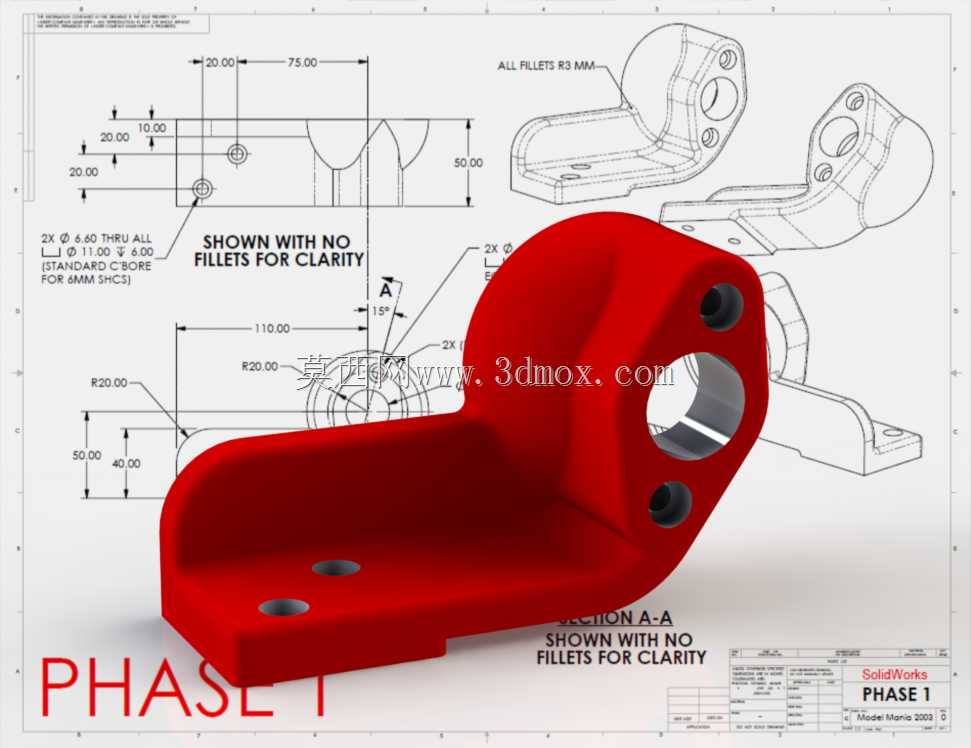

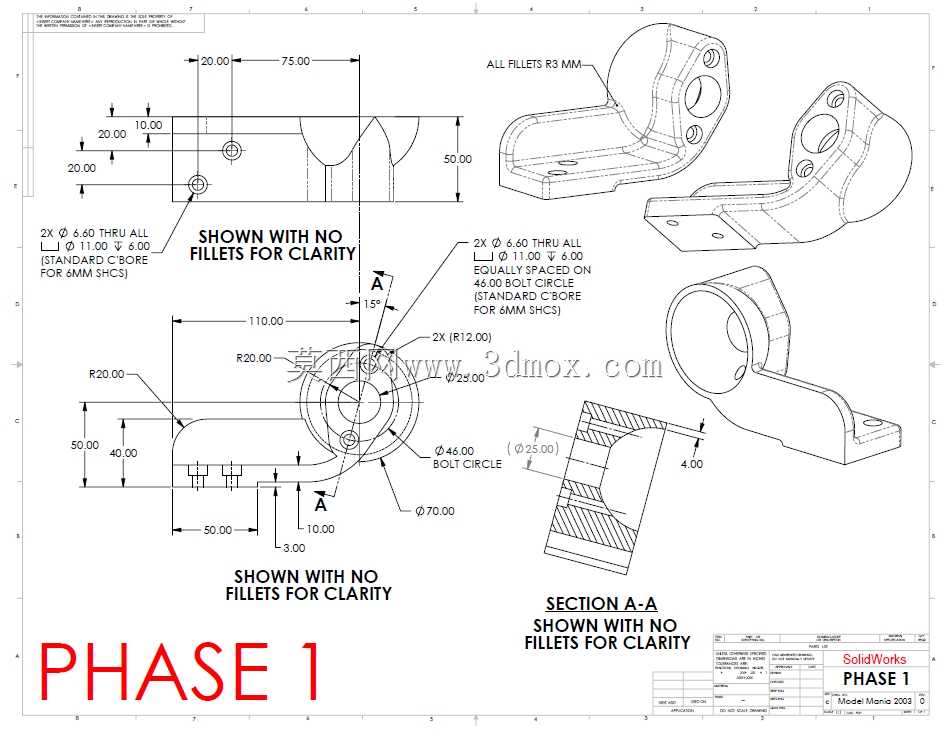

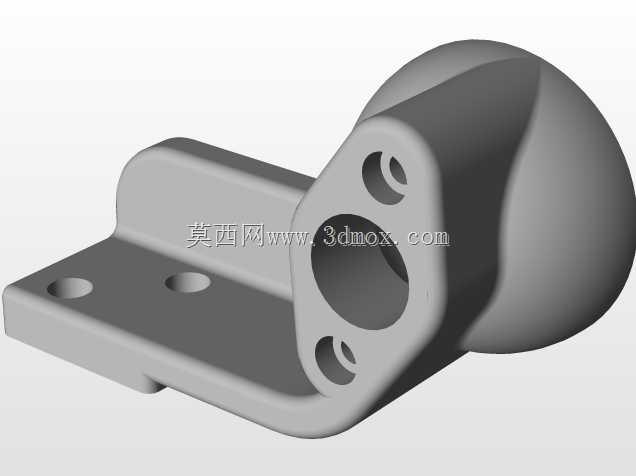

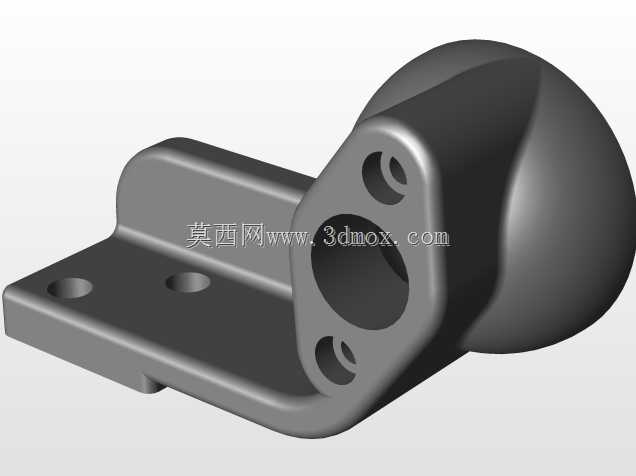

L型带孔弯角连接支座结构设计

这款L型弯角连接支座是工业机械传动与支撑系统中常用的连接构件，主要应用于各类需要实现垂直面转向连接、载荷传递与部件定位的设备场景中，常见于轻工机械、输送设备、小型工装夹具以及自动化生产线的辅助支撑工位，可实现两个垂直安装面之间的刚性连接，同时预留铰接安装位满足部件小范围转动调整的需求。从实际用途来看，该构件一端通过平面上的两个沉头安装孔实现与设备基座或固定机架的锁紧固定，另一端带法兰凸台的通孔结构可用于穿装铰接轴、导向杆或者动力输出轴，既能够为穿装部件提供稳定的径向支撑，也可通过法兰面上的两个螺纹孔实现配套端盖、限位套或者相邻功能部件的锁紧固定，避免穿装部件出现轴向窜动，保障传动或导向动作的稳定性。在功能特性设计上，构件整体采用一体化成型结构，转角位置做了大圆弧过渡处理，有效避免直角结构带来的应力集中问题，提升构件在承受交变载荷、冲击载荷时的结构强度，减少长期使用过程中断裂变形的风险；法兰端的通孔内壁做了精加工余量预留，可根据实际装配需求进行镗削加工，适配不同直径的轴类零件安装，法兰面的螺纹孔采用对称布局，保证锁紧受力均匀，不会出现偏载导致的部件倾斜问题；底座安装面的沉头孔设计可让锁紧螺栓完全沉入构件内部，不会出现螺栓头凸起干涉相邻部件安装的问题，安装后整体表面平整，适配紧凑安装空间的布局需求。从设计思路来看，该构件优先保障安装定位的精度与连接刚性，整体采用等壁厚设计，在非受力区域做了合理的减薄处理，在不降低结构强度的前提下尽可能降低构件自重，减少材料消耗；所有外露棱边均做了倒圆角处理，既避免安装过程中锐边划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。在外形尺寸与安装边界上，构件底座长度方向尺寸适配常规小型机架的安装孔距，法兰端凸台高度满足常规轴承套、轴套的安装宽度需求，整体外轮廓无外伸的凸起结构，安装后占用的横向与纵向空间紧凑，可适配狭小空间内的垂直转向连接需求，两个安装面的平面度公差控制在合理范围内，保障安装后部件的位置精度，避免出现安装倾斜导致的轴类部件卡滞、磨损加剧问题。
