九位叉形端子焊接接线连接座结构

这款九位叉形端子接线连接座，是低压电气回路布线场景中常用的导线接驳连接件，广泛应用在低压配电盘、小型设备控制回路、工业传感信号接线、民用电气控制箱等场景中，主要实现多组导线的可靠固定与电气导通，替代传统导线铰接后缠绝缘胶带的不规范接线方式，让布线更规整，后期检修排查线路时也能快速定位对应回路，大幅降低线路维护的时间成本。

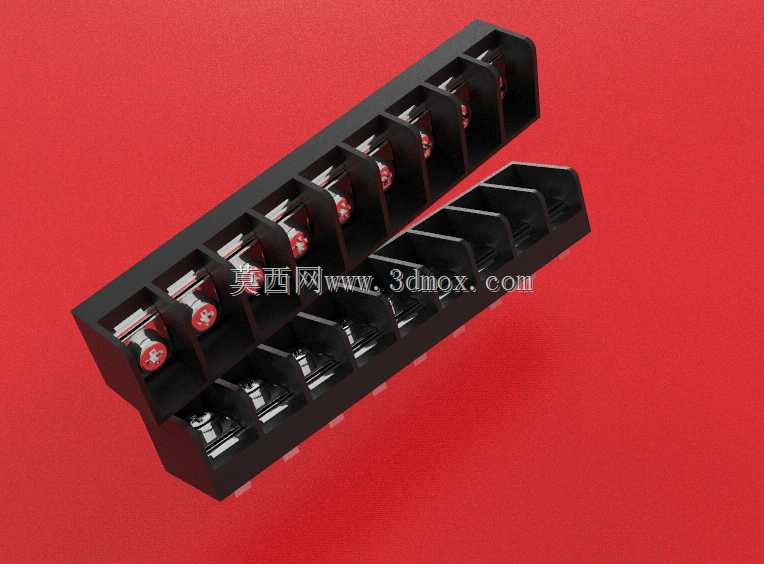

从实际功能特性来看，这款接线座采用上下分体式的基座结构，上排为带红色标识的螺丝锁紧位，每个接线位对应独立的导线容纳腔，相邻腔室之间设置有绝缘隔断筋，能有效避免不同回路导线裸露部分意外触碰造成的短路风险；锁紧螺丝采用十字槽设计，适配常规十字螺丝刀操作，拧紧时螺丝端部的压片会均匀压合在插入的导线线芯上，不会因为单点压力过大损伤多股铜芯的线丝，同时能保证足够的压紧力，避免设备运行过程中受振动影响出现导线松脱、接触不良引发的打火、回路断电等故障。下排为对应的焊接引脚端，引脚采用平直规整的排布设计，可直接插入PCB电路板对应的焊盘孔中进行波峰焊或者手工焊接，实现板载线路与外部引出导线的稳定连接，引脚的长度经过精准核算，既保证焊接时焊锡能充分浸润引脚与焊盘形成可靠焊点，又不会因为引脚过长在焊接后突出PCB背面过多，影响电路板在设备壳体内的安装间隙。

在设计思路上，这款接线座充分考虑了现场接线的操作便利性与长期使用的可靠性，基座整体采用阻燃绝缘的工程塑料材质，具备良好的耐温、绝缘性能，即使接线部位出现短时异常升温，也不会出现基座熔融、引燃的风险；每个接线位的导线入口做了倒角导向设计，现场布线时无需刻意对准就能快速将剥好绝缘层的导线插入锁紧腔，降低现场施工的操作难度。外形尺寸方面，整座长度按照九位等间距排布做了紧凑化设计，相邻接线位的中心距符合常规低压接线的安全间距要求，宽度方向控制在极小的尺寸范围内，能有效节省PCB板的安装空间，安装边界上，焊接引脚的排布间距统一，适配标准间距的PCB焊盘设计，基座底部设置有贴合PCB板面的定位凸台，焊接时能快速卡入PCB上对应的定位孔，避免焊接过程中接线座出现偏移歪斜，保证焊接后整座与板面垂直，外部接线时受力均匀不会出现引脚脱焊的问题。

在实际使用过程中，这款接线座可同时接驳九组不同的导线回路，既可以用于强电回路的电源线接驳，也可以用于弱电信号回路的信号线连接，螺丝锁紧结构支持反复拆装接线，后期如果需要调整线路或者更换导线，只需松开对应位置的螺丝即可操作，不会损坏接线座本身，能适配多股软铜线、单股硬铜线等多种常见的电气接线导线，压接后导线的拉脱力符合电气连接的相关标准要求，长期使用也能保持稳定的导通性能，是小点位电气连接场景中实用性极强的连接配件。
