圆形可拆卸式水池排水吸入口结构

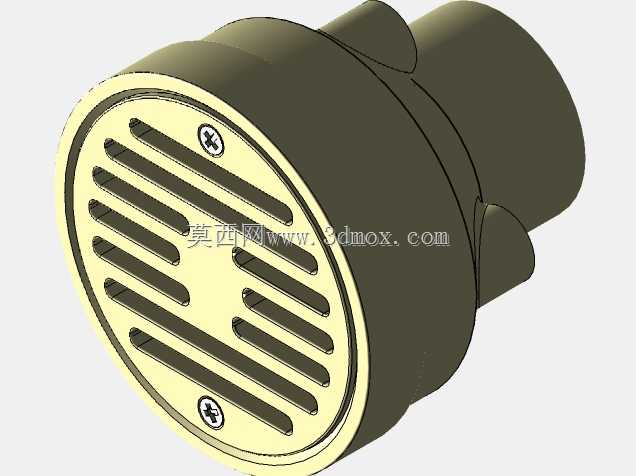

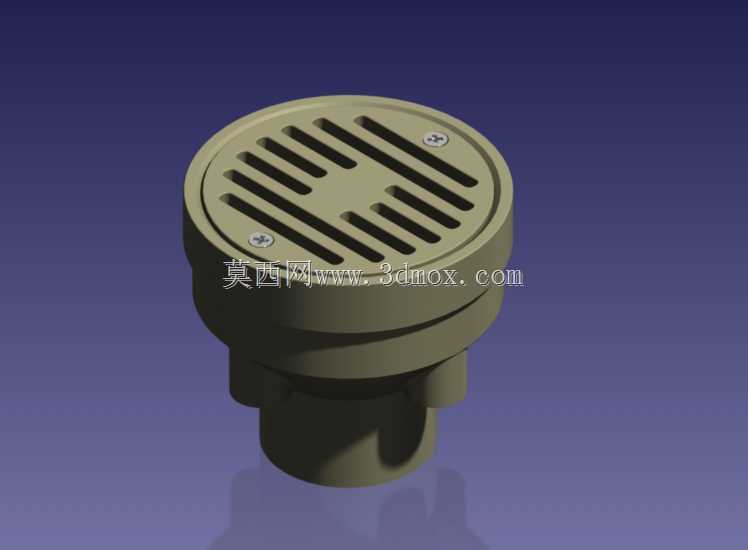

这款圆形排水吸入口部件，主要应用于民用建筑给排水系统、小型景观水池、工业循环水槽、商用厨房排污区域等场景，既可以作为普通地漏承担地面散水的快速排放功能，也可以作为水池的吸入端口，适配循环供水、排污抽吸的管路布局，是给排水管路末端与盛水区域衔接的核心功能部件。在实际使用过程中，该部件能够在排水时通过顶盖的格栅结构拦截毛发、纤维、大块固体杂物，避免杂物进入管路造成堵塞，同时作为吸入口使用时，格栅可以均匀分配进水水流，降低局部涡流产生的气蚀风险，保障后端水泵或排水管路的运行稳定性。产品采用圆形对称结构设计，顶盖通过两颗螺钉与主体基座固定，无需专用工具即可完成拆卸，日常维护时只需拧下螺钉取下顶盖，就能清理格栅拦截的杂物以及沉积在基座内部的污垢，维护操作十分便捷。顶盖的格栅采用等间距长条开槽设计，开槽方向沿径向对称排布，既保证了足够的过流面积，又能有效阻挡尺寸大于开槽宽度的杂物进入管路，同时格栅表面与顶盖顶面齐平，不会出现凸起结构磕碰行人或者积存污垢的问题。主体下部的管路连接端采用标准1又1/2英寸管径适配结构，能够直接匹配同规格的给排水管材，安装时无需额外制作变径接头，大幅降低现场安装的适配成本。安装边界方面，该部件主体嵌入安装面的深度适配常规地面铺装层或水池壁厚度，基座顶部带有一圈凸起的限位法兰，安装时法兰贴合安装面表层，既可以定位安装深度，也能阻挡安装缝隙的渗水向下渗漏。整体结构没有多余的异形凸起，安装完成后顶盖与周边地面或池壁表面齐平，不会影响地面通行或者水池内部的清洁作业，在长期潮湿的使用环境下，各部件的连接间隙均匀，不易积存水渍滋生细菌，适配厨房、卫浴、户外水池等多种潮湿场景的使用需求。设计过程中充分考虑了日常使用的磨损场景，螺钉采用内嵌式安装，不会暴露在通行表面造成剐蹭，同时基座的承插结构做了导向倒角，对接管路时可以快速对准，降低安装对位的难度，整体结构兼顾了过流效率、防堵性能、易维护性与安装便捷性，能够适配多数常规给排水场景的末端接口需求。
