高低压液压回路用双腔液压泵带电机结构

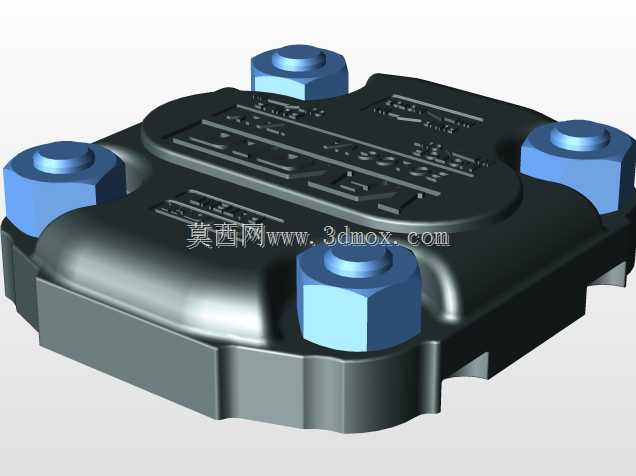

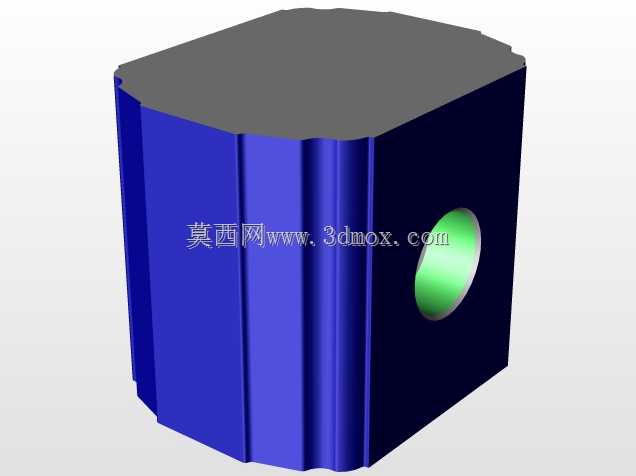

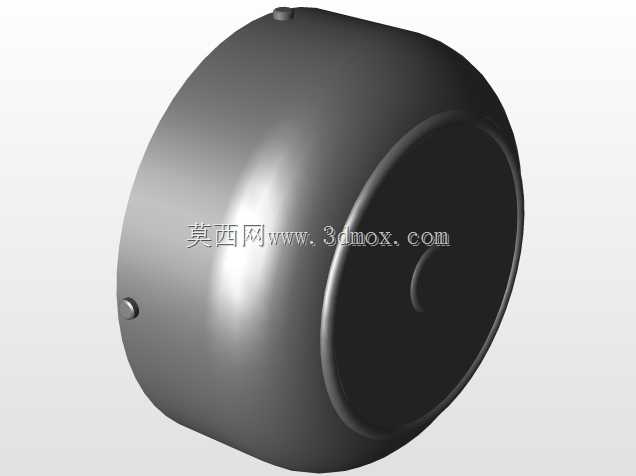

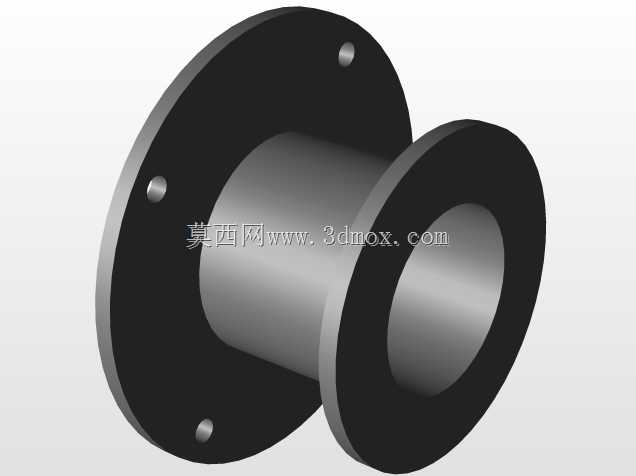

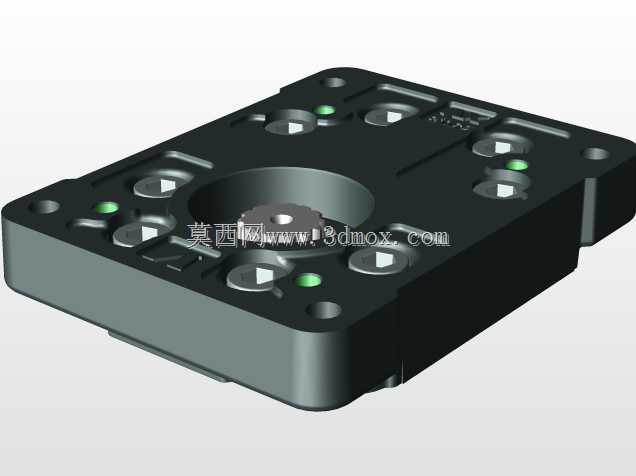

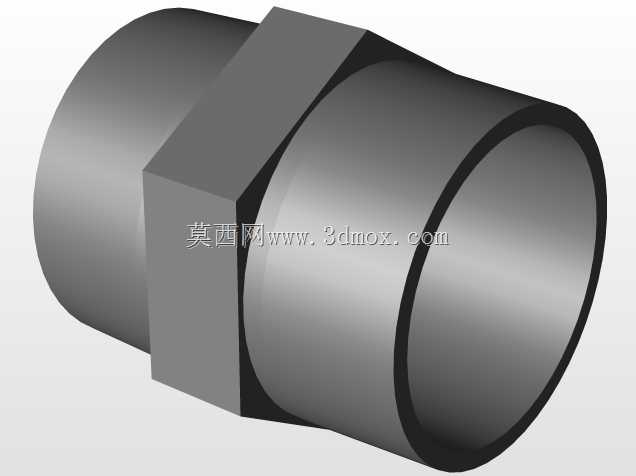

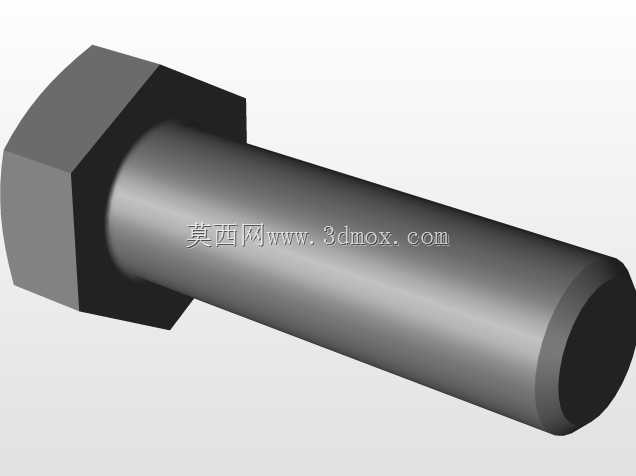

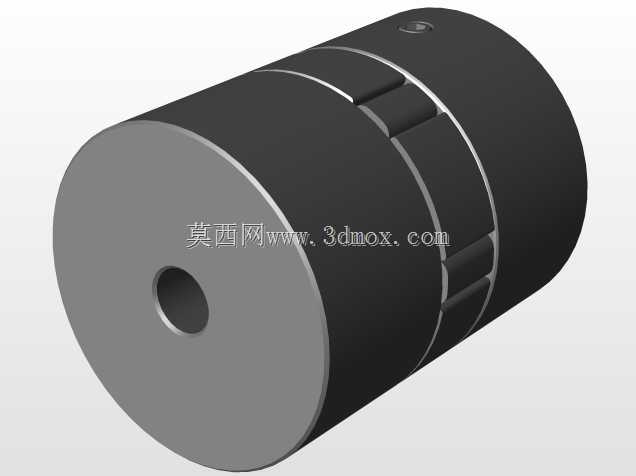

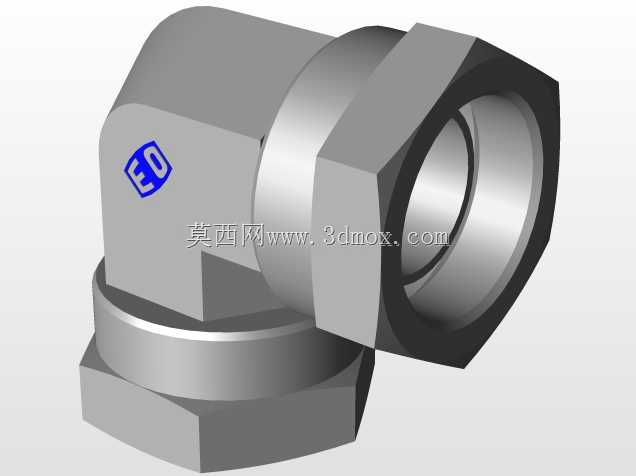

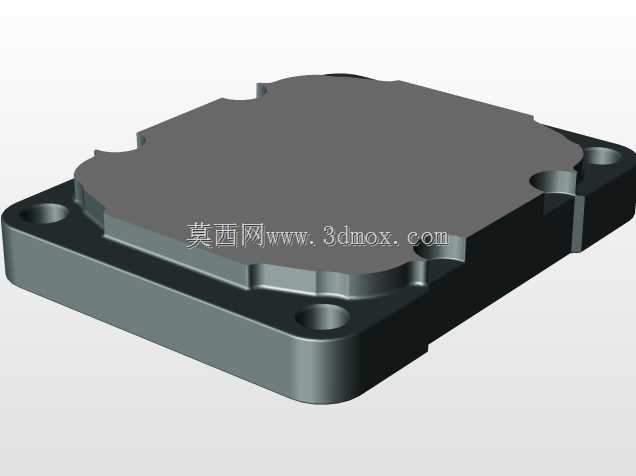

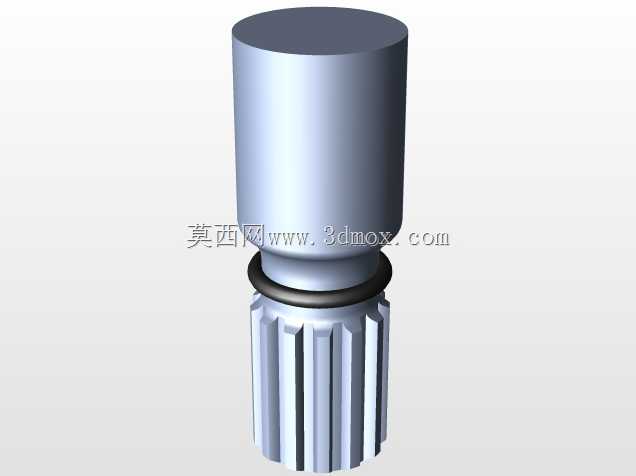

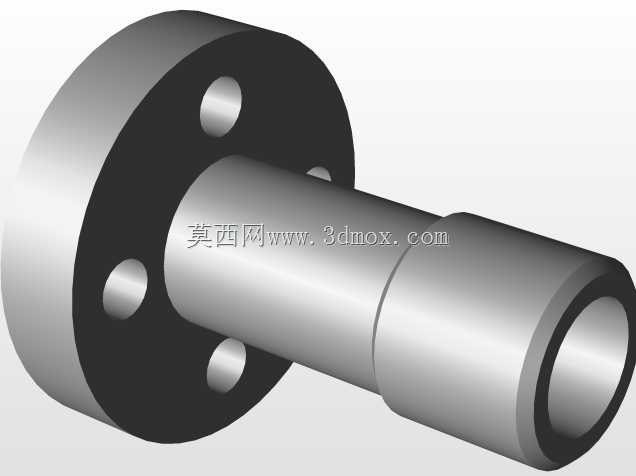

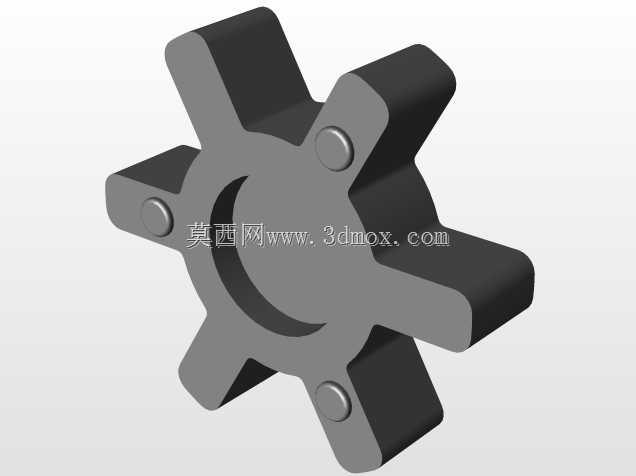

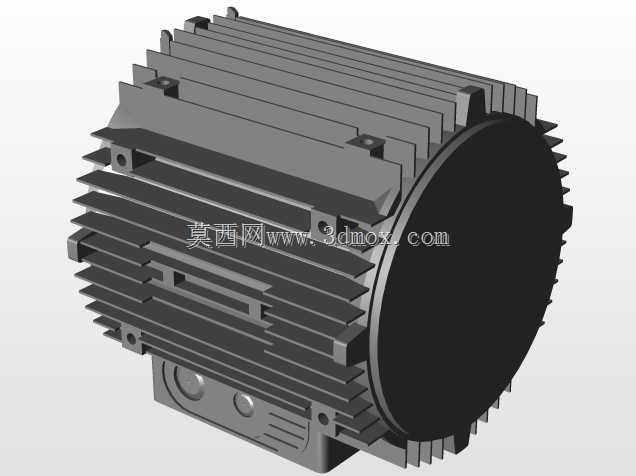

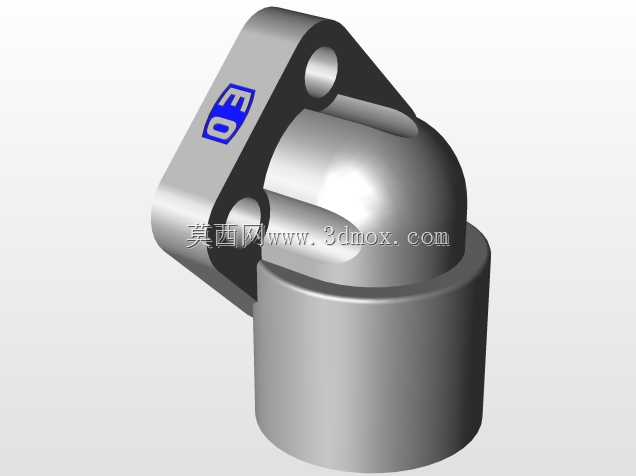

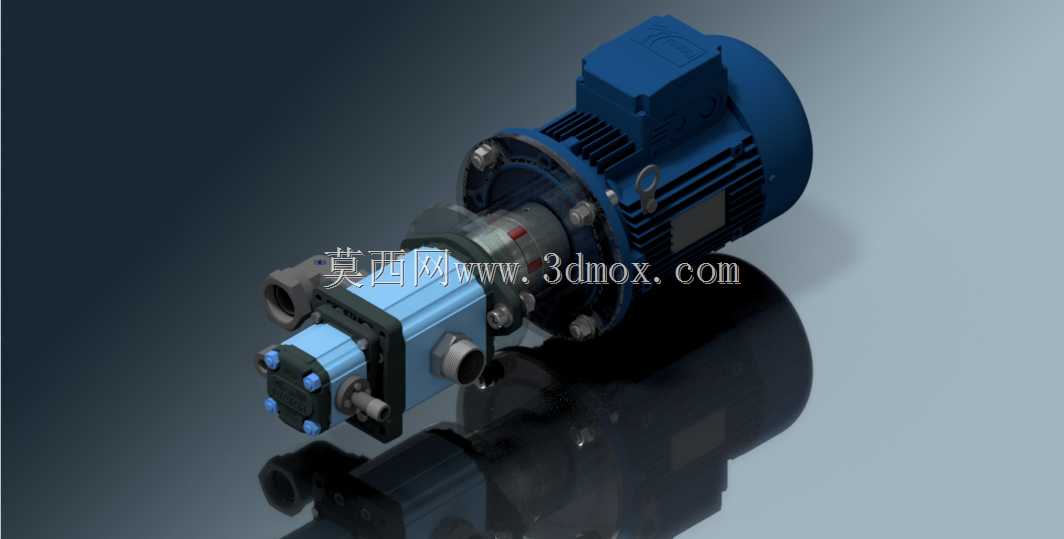

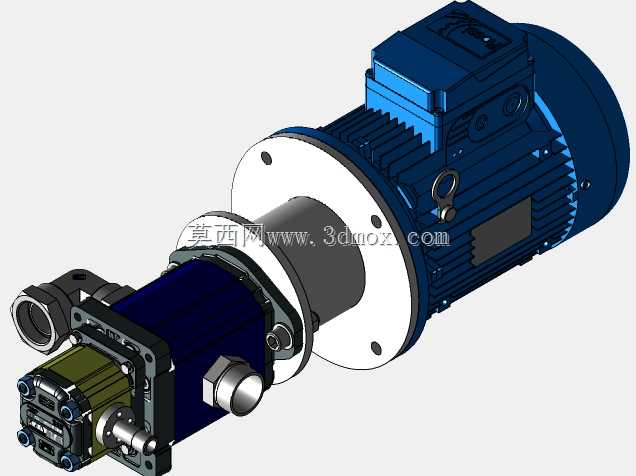

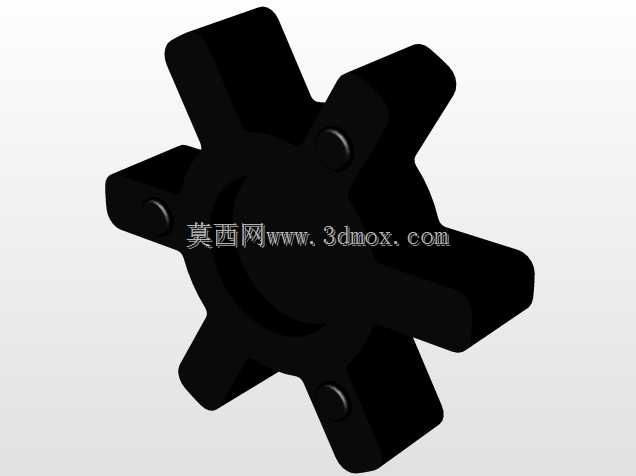

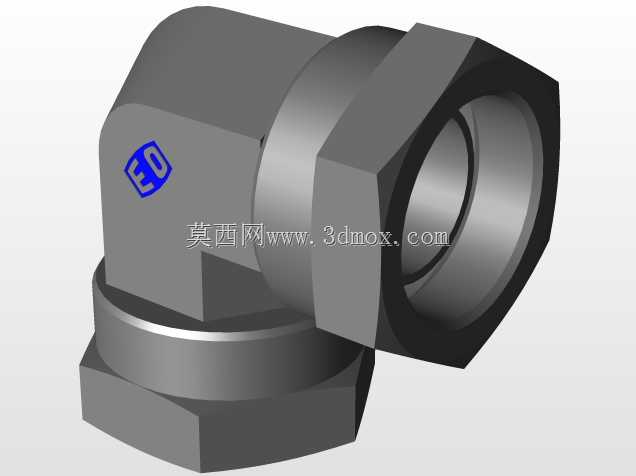

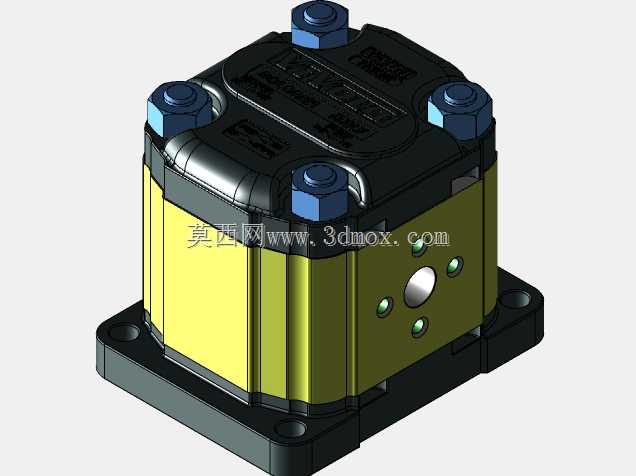

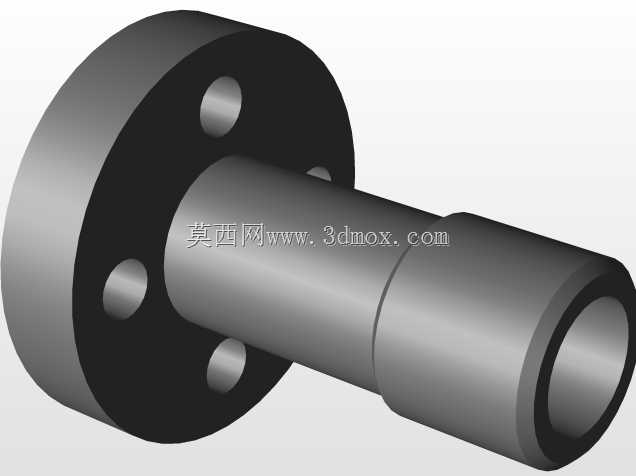

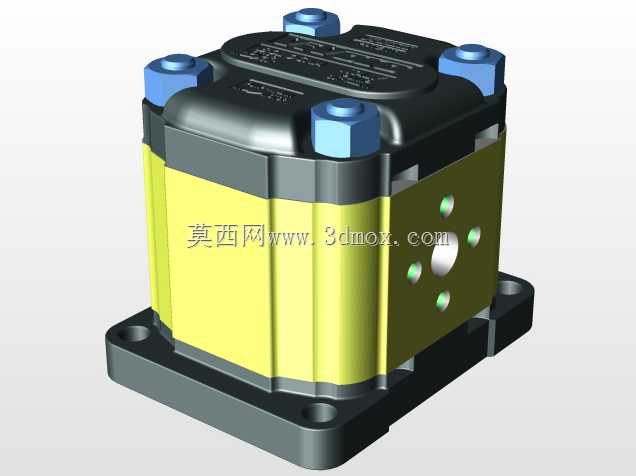

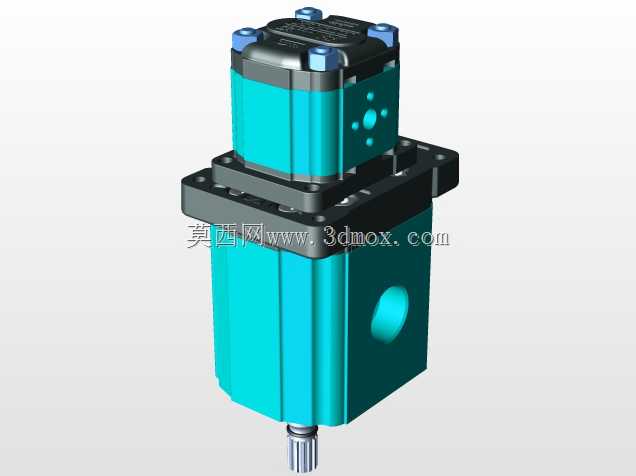

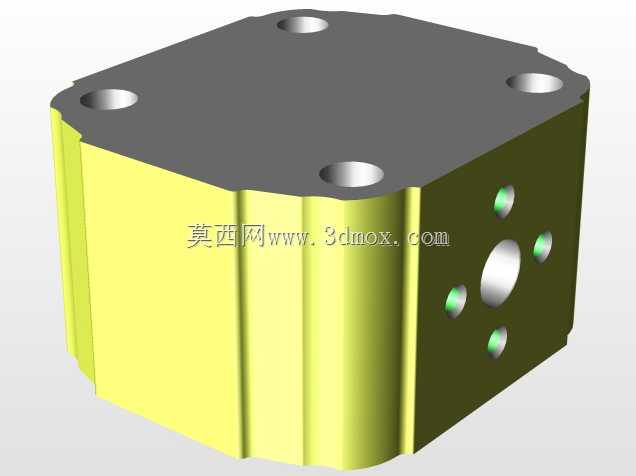

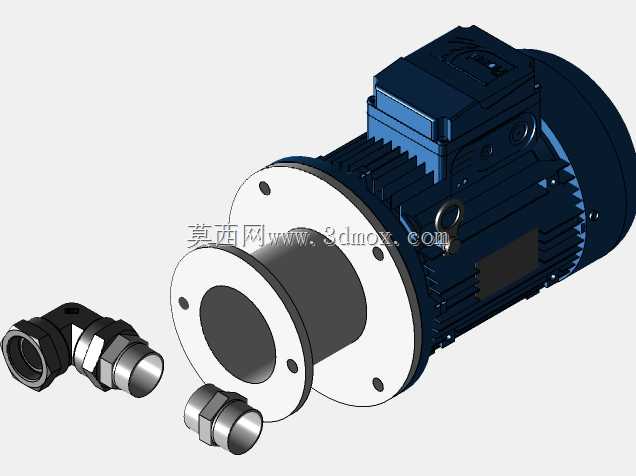

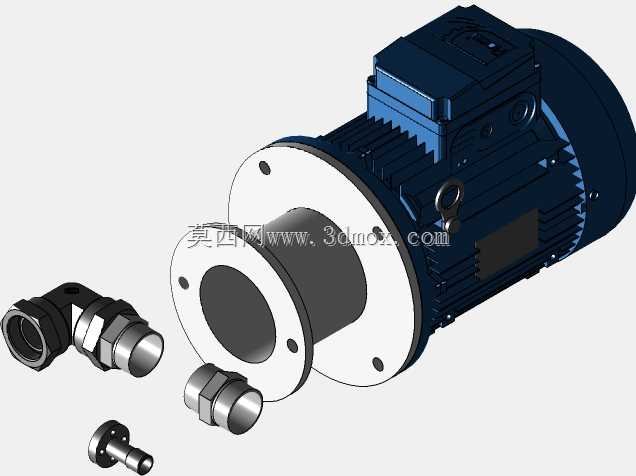

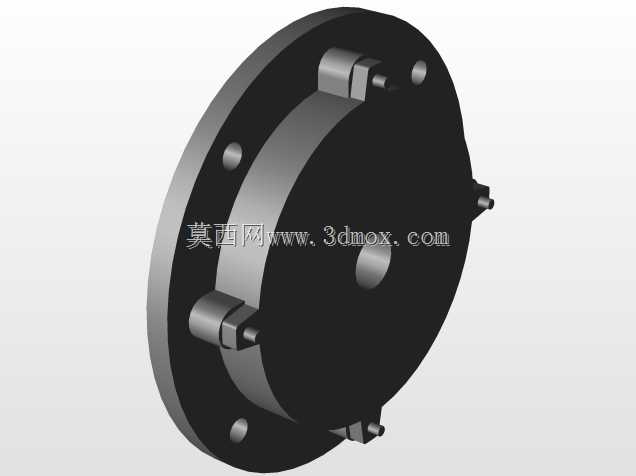

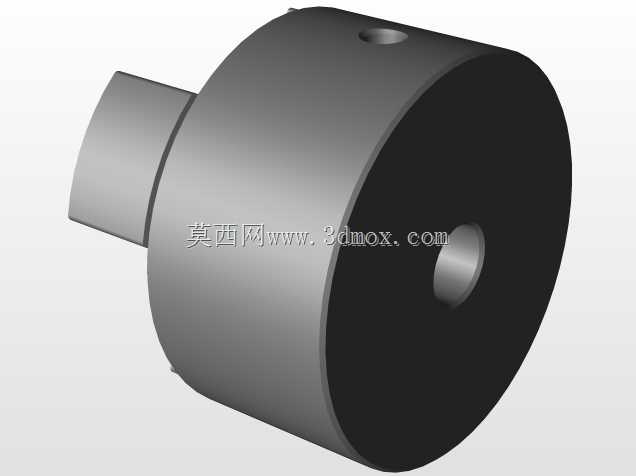

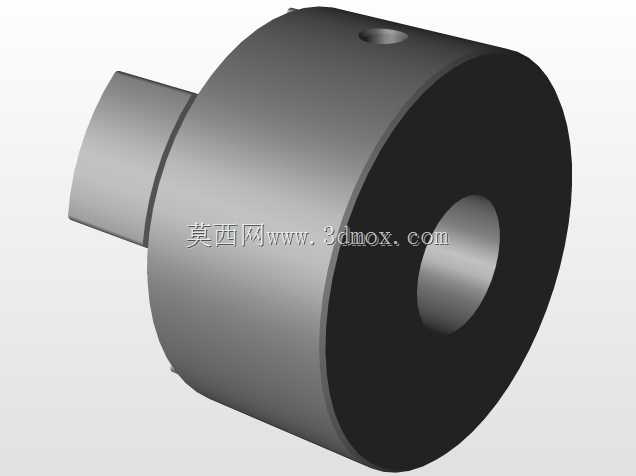

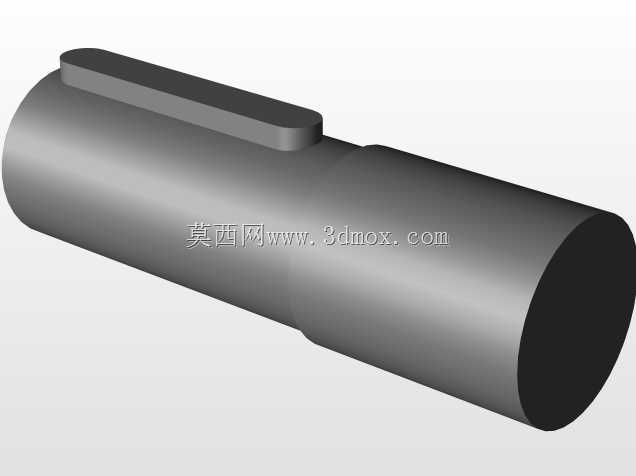

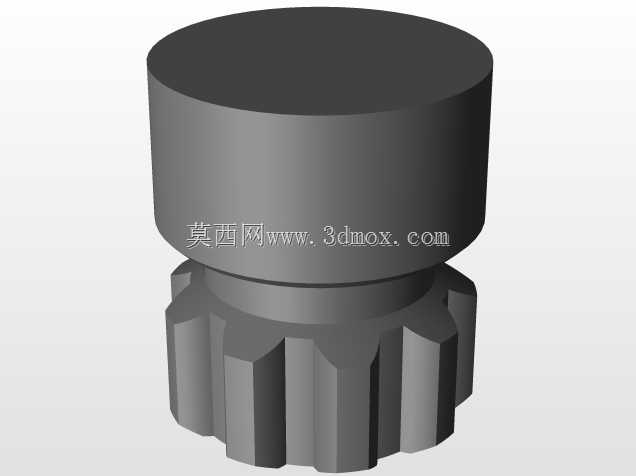

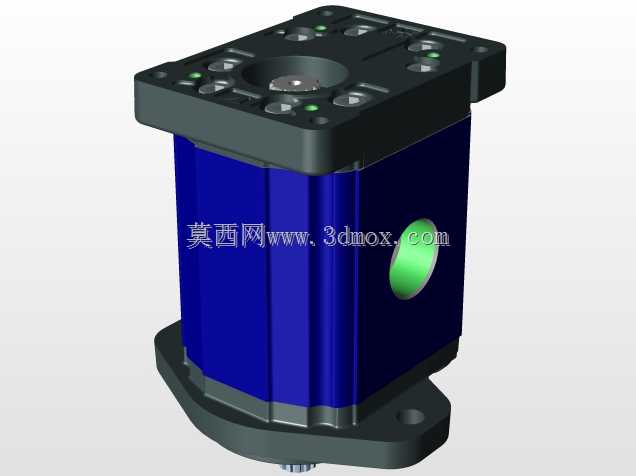

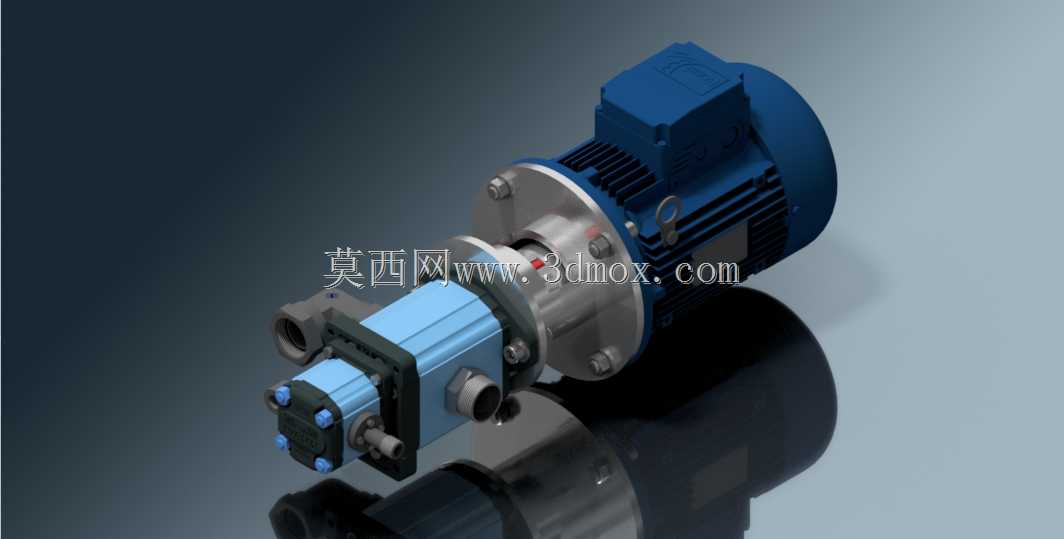

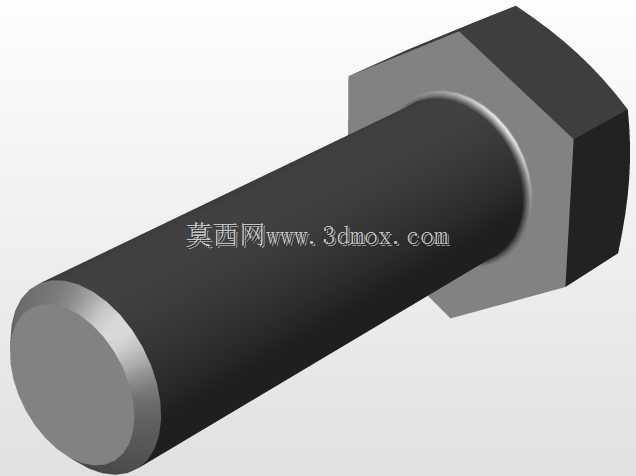

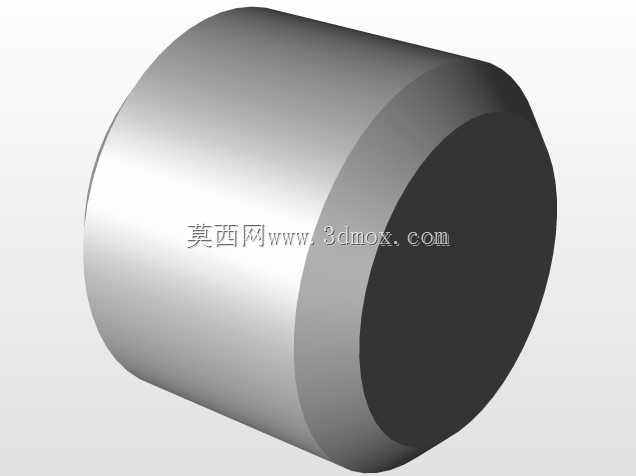

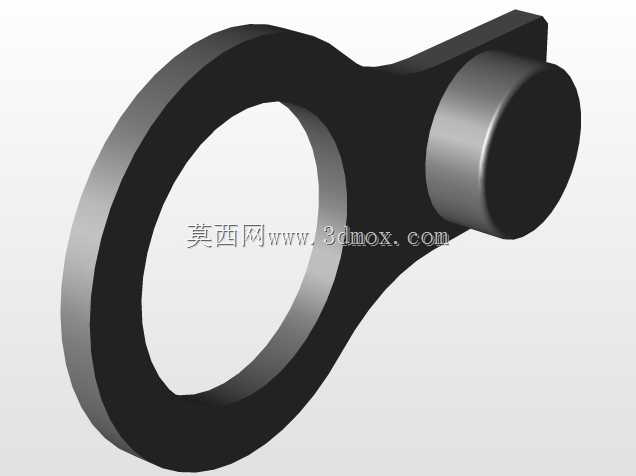

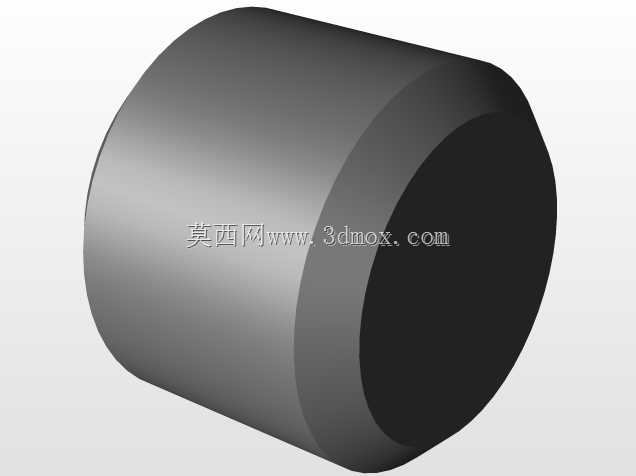

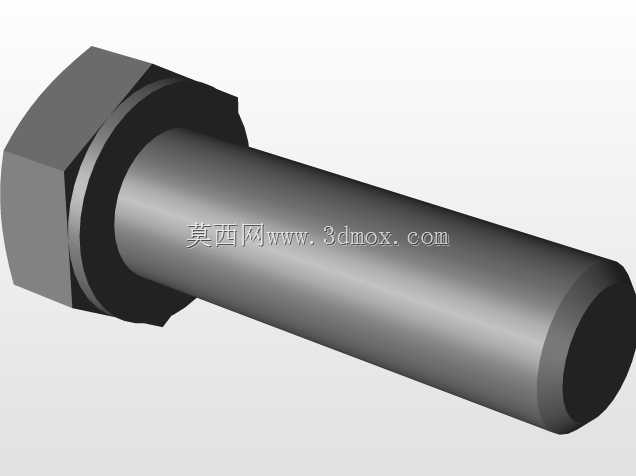

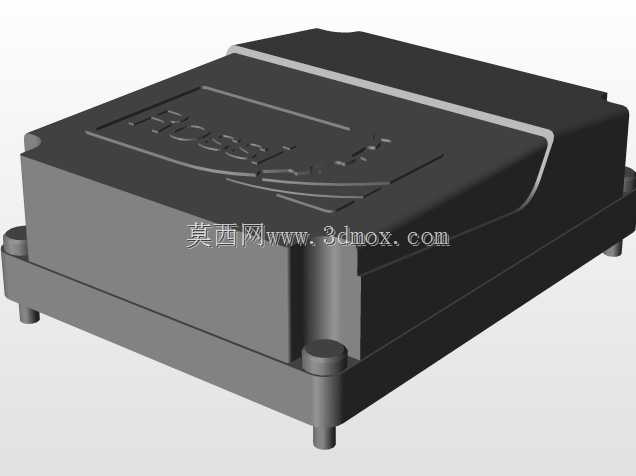

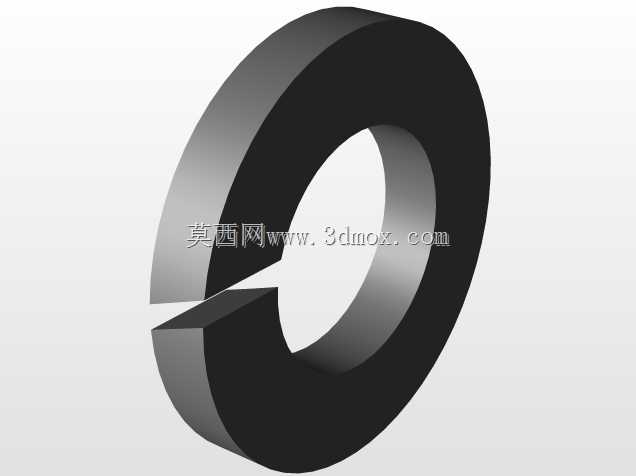

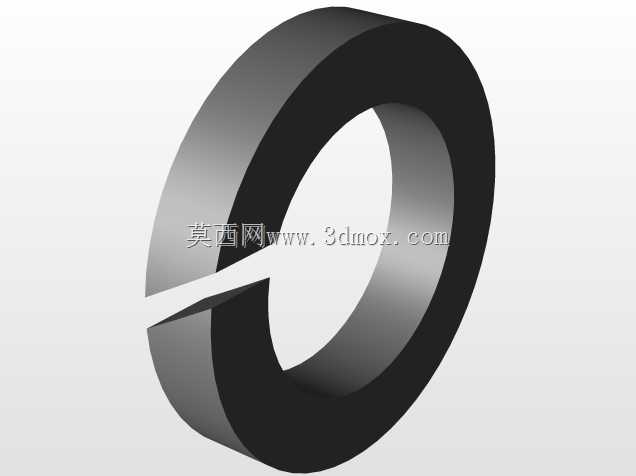

这款双腔泵总成主要面向工业液压系统的高低压协同供油场景，在中小型液压站、机床液压夹紧系统、小型工程机械执行机构驱动、自动化生产线液压工装动力供给等场景中有着广泛的适配性，能够在单台动力单元上同时实现高压小流量与低压大流量的供油输出，替代传统双泵独立配置的冗余结构，大幅缩减液压动力单元的安装空间与整体制造成本。从实际用途来看，该泵组可在执行元件空载快进阶段输出大流量低压油液，驱动油缸等部件快速动作缩短作业空程时间，在执行元件进入工进负载阶段自动切换为高压小流量供油，满足高压作业的压力需求同时降低系统溢流发热，兼顾作业效率与系统能耗表现。在功能特性上，泵体采用双腔共轴设计，两个排量不同的齿轮泵腔集成在同一泵壳内，通过内部流道配合单向阀实现高低压油液的自动切换，无需额外加装外部控制阀组即可完成双泵合流与高压卸荷的逻辑动作；配套的驱动电机与泵体采用法兰直连安装结构，通过钟形罩连接实现泵轴与电机轴的同轴度精准定位，搭配弹性联轴器抵消运行过程中的微小径向窜动，降低传动过程中的振动与噪音，提升整套泵组运行的稳定性。设计过程中，优先考虑了液压系统的实际工况需求，将两个泵腔的排量参数匹配为90CC/rev与10CC/rev，低压大流量腔负责空载快速动作的流量供给，高压小流量腔负责负载阶段的压力维持，搭配5.5kw的驱动电机，能够覆盖绝大多数中小型液压系统的动力需求；泵体的进出油口采用标准法兰连接接口，油口方向与安装法兰的定位尺寸符合通用液压元件的安装规范，可直接替换同参数的常规双联泵组，无需对原有液压站的安装基座与管路走向进行大幅改动。在外形尺寸与安装边界上，整套泵组采用卧式安装布局，电机位于泵组后端，泵体位于前端，整体轴向长度控制在紧凑范围内，安装法兰采用标准B5法兰尺寸，泵脚安装孔位的中心距符合通用液压泵组的安装标准，安装时仅需预留电机接线与泵体油口接管的操作空间即可，径向方向预留不小于五十毫米的散热间隙，即可保证泵组长时间运行的散热需求，不会出现过热导致的容积效率下降问题。
