多级高压泵与增压器连接结构设计

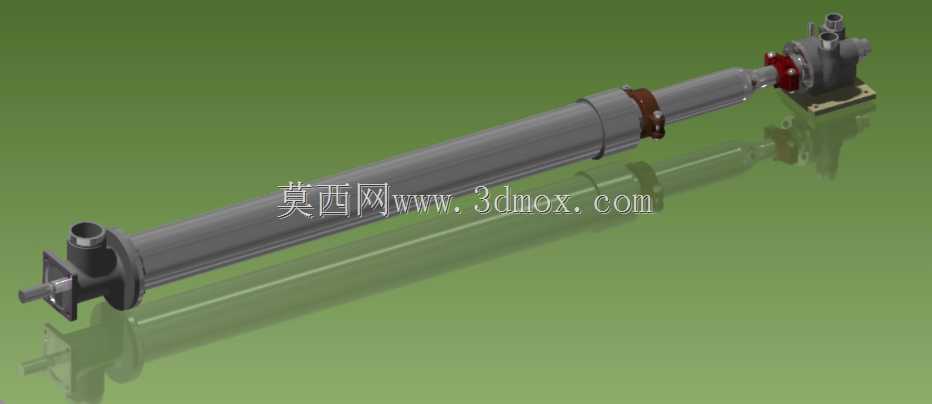

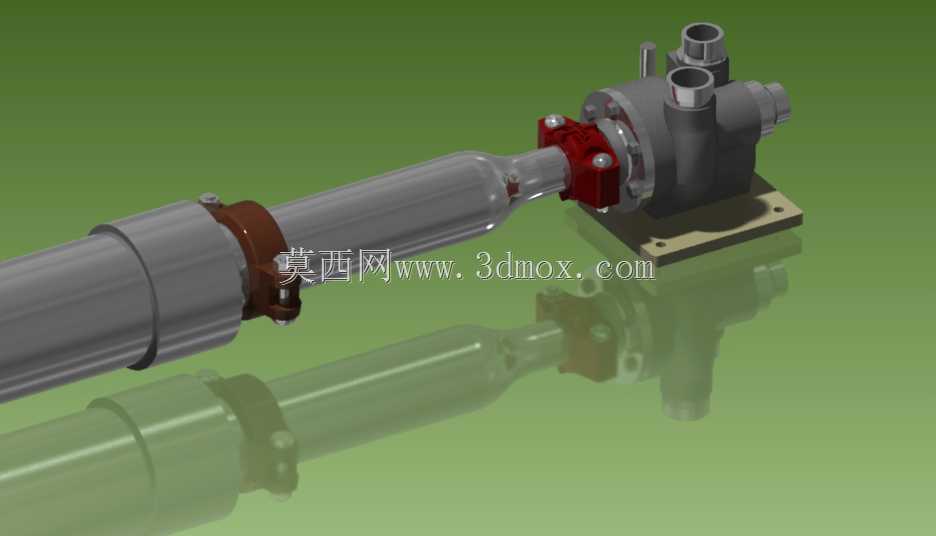

这套连接结构主要面向高压流体输送工况设计，常见应用场景包括高压水射流清洗、工业流程增压输送、高压反渗透水处理、液压系统动力供给等领域，核心作用是实现多级高压泵与增压器之间的稳定动力与流体传递，保障整套高压流体系统在持续高压工况下的运行可靠性。在实际生产场景中，多级高压泵负责提供基础流体压力输出，增压器则在此基础上进一步提升流体压力以满足终端高压作业需求，二者的连接段是整套系统中压力波动、振动载荷最为集中的部位，因此该连接结构的设计直接决定了整套高压系统的运行稳定性与密封可靠性。从功能特性来看，该连接结构采用刚性法兰对接搭配定位止口的设计，对接部位设置了独立的红色密封压装组件，能够在高压流体脉动冲击下保持稳定的密封性能，避免高压介质泄漏；连接段同时集成了轴向定位结构，可抵消泵轴与增压器输入轴运行过程中产生的轴向窜动，降低轴系偏磨风险。泵体侧采用带安装底座的一体式结构，底座预留了标准安装孔位，可直接固定在设备安装机架上，降低现场安装的对齐难度。在设计思路上，该结构优先考虑高压工况下的载荷分布，将连接部位的受力点分散到法兰周向的紧固点位，避免局部应力集中导致的连接失效；同时针对高压流体的脉动特性，在连接过渡段做了流道圆滑过渡处理，减少流体在连接位置的涡流阻力，降低压力损失与流道冲蚀风险。从安装边界来看，整套连接结构沿轴向呈长轴式布局，泵体安装底座的孔位间距适配通用工业泵组的安装机架标准，连接法兰的对接尺寸匹配主流多级高压泵与同规格增压器的接口参数，轴向安装预留了足够的联轴器调整空间，径向尺寸避开了常见的周边管路干涉范围，可直接适配现有高压泵组的升级改造场景，无需对原有安装基础做大规模改动。结构整体采用金属材质建模，各部件的装配间隙符合高压流体设备的装配公差要求，既能够满足静态安装的对齐精度，也可适配动态运行过程中的微小位移补偿，保障整套泵增组合在额定压力工况下长期稳定运行，减少连接部位的维护频次。
