卧式十字调节微调电位计结构设计

这款卧式十字调节微调电位计，是面向小信号电路参数校准场景设计的板载可调电子元件，广泛应用在消费电子控制板、工业传感信号调理模块、小型电源调压回路、家电控制主板等需要精准微调电路参数的场景中，作为电路校准环节的核心可调元件，承担着分压、分流、信号增益微调、参考电压校准的实际作用，能够在产品生产调试、后期运维校准过程中，通过小范围调整电阻值，修正电路元器件的参数离散性带来的性能偏差，让电路工作状态稳定在设计预期区间内。

从产品功能特性来看，这款电位计采用十字槽顶部调节结构，适配标准一字、十字螺丝刀操作，调节时的阻尼手感均匀，每一次转动对应的阻值变化线性度优异，不会出现跳变、卡顿的问题，能够实现阻值的连续平滑调整，满足高精度校准的需求；三个直插式引脚采用弯折成型设计，既可以适配波峰焊的通孔插装工艺，也能满足手工焊接的操作要求，引脚的抗弯折强度经过优化，在插件、焊接、后期调试过程中不容易出现引脚断裂、脱焊的问题；顶部的调节端做了下沉式限位设计，能够限制调节的总行程，避免过度旋转损坏内部碳膜电阻层，提升元件的使用寿命。

在设计思路上，这款电位计优先考虑了板载安装的空间适配性，主体采用蓝塑基座搭配金属调节端的结构，基座采用耐高温绝缘工程塑料材质，能够承受焊接过程中的高温冲击，不会出现融化、变形的问题，同时绝缘性能优异，避免引脚之间出现爬电、短路的风险；内部的电阻基片采用高耐磨碳膜材质，配合金属电刷结构，保证多次调节之后阻值依然稳定，接触电阻波动极小，不会因为长期使用出现接触不良、阻值漂移的问题。

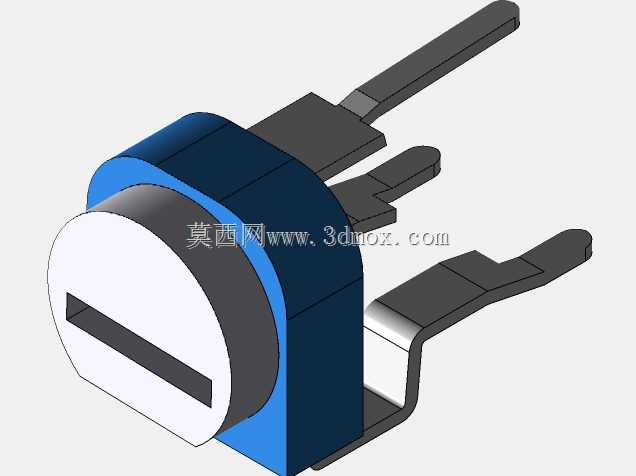

从外形尺寸与安装边界来看，这款电位计整体结构紧凑，主体基座的长宽尺寸适配标准2.54mm间距的PCB焊盘设计，三个引脚的间距符合通用直插元件的排布规范，不需要在PCB上设计特殊的异形焊盘，能够直接兼容现有成熟的元件封装库，降低电路设计的复杂度；安装时引脚穿过PCB焊盘后焊接固定，元件本体贴装在PCB表面，整体突出PCB板面的高度较低，不会占用过多的板上垂直空间，适合在空间紧凑的小型化电子设备内部使用；调节端位于元件顶部中心位置，在完成板卡组装之后，依然可以通过设备外壳上预留的调节孔直接操作，不需要拆开设备外壳就能完成参数校准，大幅降低后期运维的操作难度。
