直插式CR2032电池座连接器结构设计

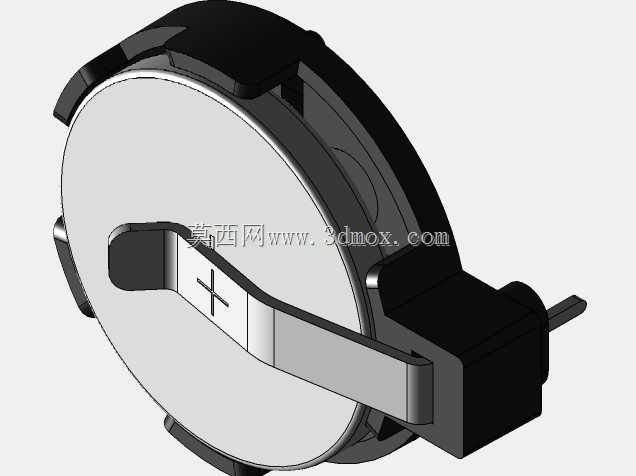

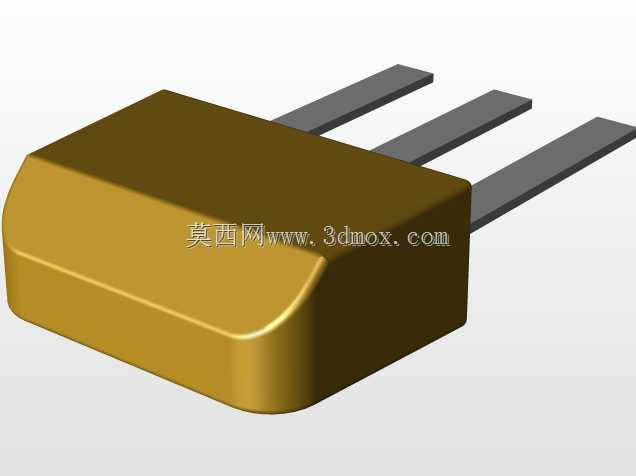

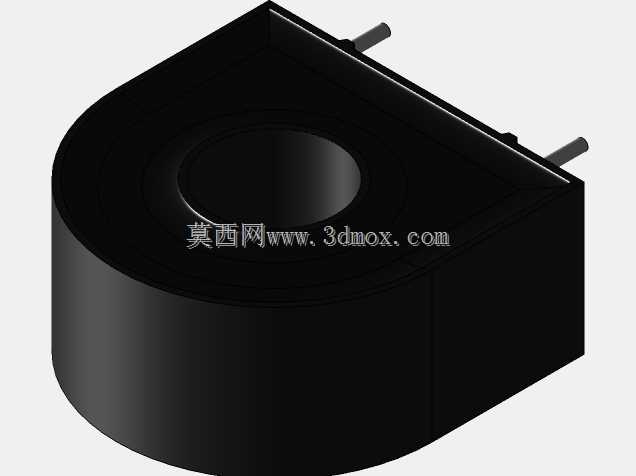

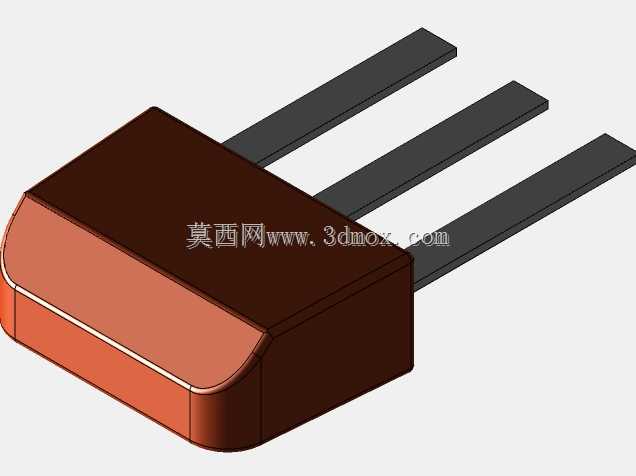

这款直插式电池连接座主要面向低功耗便携电子设备的供电接驳场景，常见于手持检测仪器、家用小型数码终端、工业控制传感节点、嵌入式开发板等需要纽扣电池后备供电或主供电的电路场景，核心作用是实现CR2032规格纽扣电池与PCB电路板之间的稳定电气连接，同时对纽扣电池形成可靠的物理固定，避免设备在移动、振动工况下出现电池移位、接触不良导致的供电中断问题。在功能特性设计上，该结构充分考虑了直插封装元件的装配需求，三根平行引出引脚采用标准2.54mm间距设计，能够直接匹配通用万用板、量产PCB的直插焊盘孔径，波峰焊或手工焊接都能获得充足的焊锡附着面积，引脚长度预留了常规PCB板厚加焊锡爬升的冗余量，既不会因为引脚过短导致焊接强度不足，也不会因为引脚过长造成焊接后多余引脚修剪的额外工作量。主体基座采用耐高温绝缘工程塑料材质，能够承受波峰焊过程中的瞬时高温而不发生形变、熔融，基座内部设计有与CR2032纽扣电池侧边弧度完全贴合的弧形卡扣结构，电池装入时依靠塑料件的微量弹性变形卡入到位，装入后可以提供足够的夹持力，即使设备承受1米高度跌落的冲击，电池也不会从基座中脱出。基座与引脚的结合部位设计了防脱倒刺结构，引脚嵌入塑料基座的部分带有冲压成型的凹凸卡位，在长期使用、温度循环变化的工况下，引脚不会与塑料基座发生松脱移位，避免接触电阻波动影响供电稳定性。外形尺寸设计上，基座主体的长宽高严格匹配CR2032电池的外形边界，装入电池后整体不会超出纽扣电池自身的直径范围，在PCB上布局时只需要预留纽扣电池直径对应的圆形安装区域即可，三根引脚的排布方向与电池平面平行，能够最大限度降低元件在PCB上的占用高度，满足薄型便携设备的内部堆叠空间要求。安装边界设计上，基座底部与PCB接触的平面做了平整化处理，焊接后基座可以完全贴附在PCB表面，不会出现倾斜翘起的问题，引脚伸出基座底部的长度统一，能够保证三个焊盘的焊接一致性，基座侧面没有突出的多余结构，相邻元件布局时不需要额外预留避让空间，能够有效提升PCB板面的空间利用率。在接触可靠性设计上，引脚与电池接触的部位采用弹性接触结构，电池装入后接触部位可以保持恒定的接触压力，即使在长期使用后出现轻微的镀层磨损，也能维持稳定的低电阻连接，避免因为接触电阻过大导致电池供电电压跌落，影响电路的正常工作。
