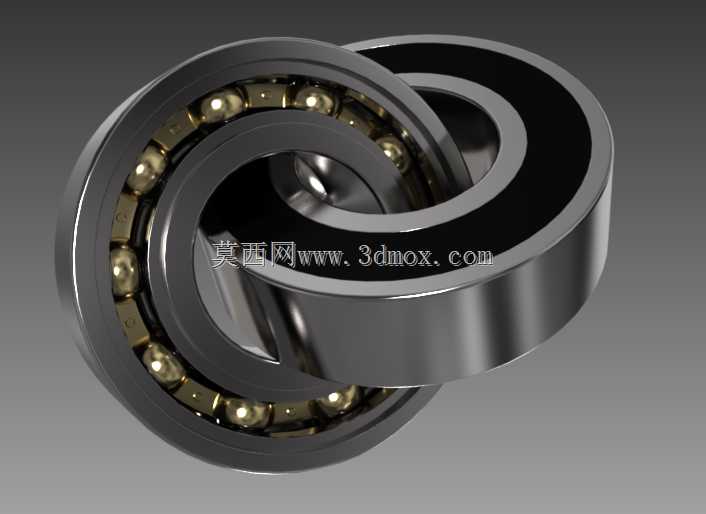

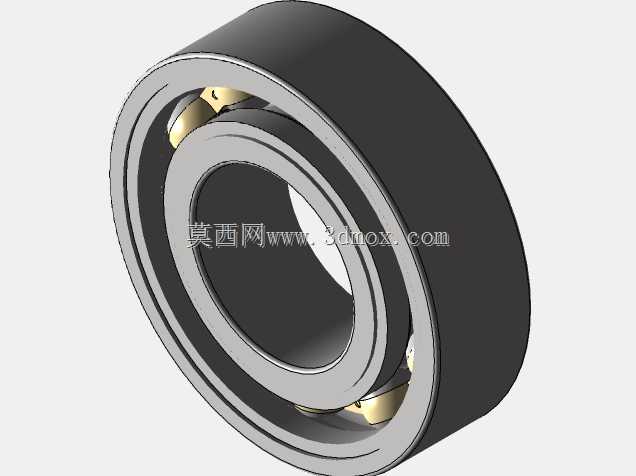

深沟球滚动轴承6205精密结构设计

深沟球轴承作为旋转传动系统中应用最为广泛的支撑部件，承担着降低轴系运转摩擦阻力、约束轴类零件径向与轴向位移的核心作用，6205型号轴承更是中小型传动场景中普及率极高的规格，常见于中小型电机输出端、输送机辊筒支撑、家用电机转轴、普通机床进给轴、农用机械传动部位等诸多场景，能够在中等转速、常规载荷的工况下长期稳定工作，为旋转部件提供可靠的回转支撑。从结构设计来看，该款轴承采用典型的深沟滚道构型，内圈与外圈均加工有与钢球曲率高度匹配的弧形滚道，滚道表面经过精密磨削加工，粗糙度控制在极低水平，能够有效降低钢球滚动过程中的接触摩擦与磨损，同时均匀分散钢球传递的接触应力，避免局部应力集中导致的早期点蚀失效。保持架采用浪形冲压结构，将每一粒钢球均匀分隔在滚道圆周的对应位置，确保钢球在运转过程中不会发生相互碰撞与摩擦，同时引导钢球在滚道内保持正确的运动轨迹，即使在承受一定轴向载荷的工况下，也能维持稳定的运转状态，不会出现钢球偏载、卡滞的问题。两侧的密封结构能够有效阻挡外界粉尘、水汽进入轴承内部滚道区域，同时防止轴承内部填充的润滑脂向外泄漏，大幅延长维护周期，降低设备日常运维的成本投入。从安装边界来看，6205轴承的内圈孔径为25mm，外圈外径为52mm，轴承整体宽度为15mm，安装时需要匹配对应公差等级的轴颈与轴承座孔，轴肩与座孔挡肩的高度需要符合安装规范，既不能过高导致轴承拆卸困难，也不能过低无法提供足够的轴向定位支撑，安装过程中需要采用压装方式均匀施力于对应套圈，避免通过滚动体传递安装压力导致滚道与钢球表面出现压痕损伤。在实际选型应用中，该型号轴承能够同时承受径向载荷与一定程度的双向轴向载荷，相较于同尺寸的其他类型轴承，具备摩擦系数小、极限转速高、结构简单、制造成本低、维护便捷的优势，对于没有特殊重载、冲击载荷、超高速要求的通用传动场景，是性价比极高的支撑部件选择。设计过程中需要重点关注滚道曲率半径与钢球直径的匹配关系，曲率过大容易导致接触应力升高降低承载能力，曲率过小则会增大摩擦阻力提升运转温升，同时要严格控制套圈的热处理硬度与金相组织，确保滚道表面具备足够的硬度与接触疲劳强度，芯部具备足够的韧性抵御冲击载荷，钢球的精度等级需要根据应用场景的转速、振动噪声要求合理选择，高精度钢球能够有效降低轴承运转过程中的振动与噪声，提升设备运行的平稳性。
