多规格塑料阻尼合页结构设计方案

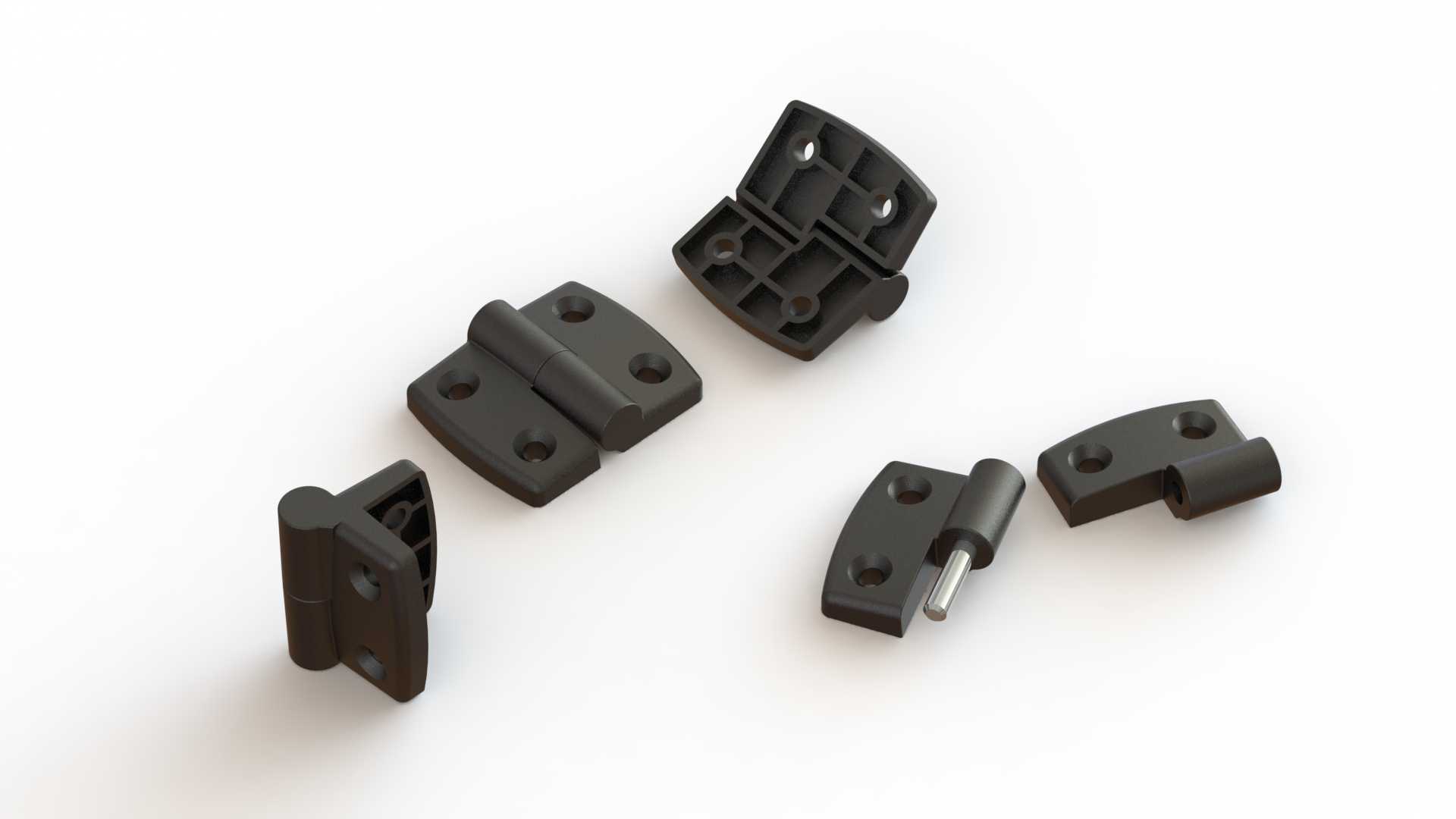

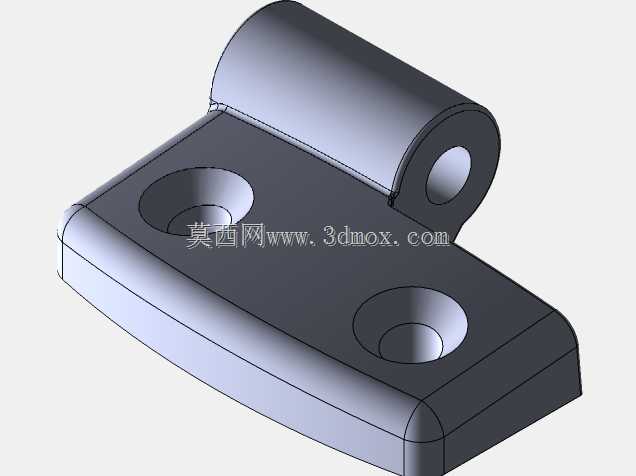

本次呈现的是多款不同规格的工程塑料阻尼合页三维设计成果，这类合页广泛应用于各类工业设备防护门、机柜检修盖板、小型设备翻盖、自动化设备安全防护围挡、电气控制箱柜门等场景，承担转动连接、开合限位、阻尼缓冲的核心功能，替代传统金属合页在轻量化、耐腐蚀、低噪音场景下的使用需求。从实际使用场景来看，这类塑料合页适配需要频繁开合的轻质门板结构，比如车间内小型设备的亚克力防护门、户外弱电箱的塑料盖板、实验室小型仪器的上翻盖板，相比金属合页，工程塑料材质自带绝缘属性，不会在电气设备上产生导电风险，同时耐潮湿、耐弱酸碱腐蚀，在多尘、潮湿的车间环境下无需做额外防锈处理，长期使用也不会出现锈迹污染设备表面的问题。从功能特性来看，这组合页覆盖了不同承重等级的使用需求，其中带分体转轴结构的款式内置金属销轴，提升转动部位的耐磨性能，开合次数可达数万次无明显松旷，部分款式自带阻尼结构，开合过程中可以在任意角度悬停，避免门板随意晃动磕碰操作人员，也能防止门板快速闭合产生撞击噪音与结构损坏。从设计思路来看，整个系列合页采用模块化设计逻辑，底座安装孔位统一适配行业通用的安装间距，不同规格的合页安装孔位保持兼容，用户可以根据门板的重量、尺寸直接替换对应承重的合页，无需重新在门板上打孔调整。合页的转动部位采用间隙配合设计，预留了塑料件的冷热形变余量，在-20℃到60℃的工作环境区间内都不会出现转动卡滞或者松旷的问题，合页底座的加强筋结构沿着受力方向排布，在保证整体壁厚均匀的前提下最大化提升结构强度，避免安装拧紧螺丝时出现底座开裂的问题。从外形尺寸与安装边界来看，最小款合页的展开长度为30mm，安装孔距20mm，适配厚度10-15mm的轻质门板，单只承重可达2kg；最大款合页展开长度为60mm，安装孔距45mm，适配厚度20-30mm的门板，单只承重可达8kg，所有款式的合页闭合后总厚度不超过8mm，安装后突出门板表面的高度极低，不会在设备外侧形成突兀的凸起，避免人员走动时剐蹭，安装时仅需在门板对应位置打对应直径的沉头孔，使用M3或者M4的沉头螺丝即可完成固定，不需要额外的焊接或者粘接工序，拆装维护十分便捷。合页的转动间隙控制在0.1mm以内，开合过程中无明显旷量，转动手感均匀顺滑，没有卡顿或者异响，能够满足各类工业设备、民用柜体对转动连接件的使用需求。
