唯特利77系列沟槽式刚性管接头结构设计

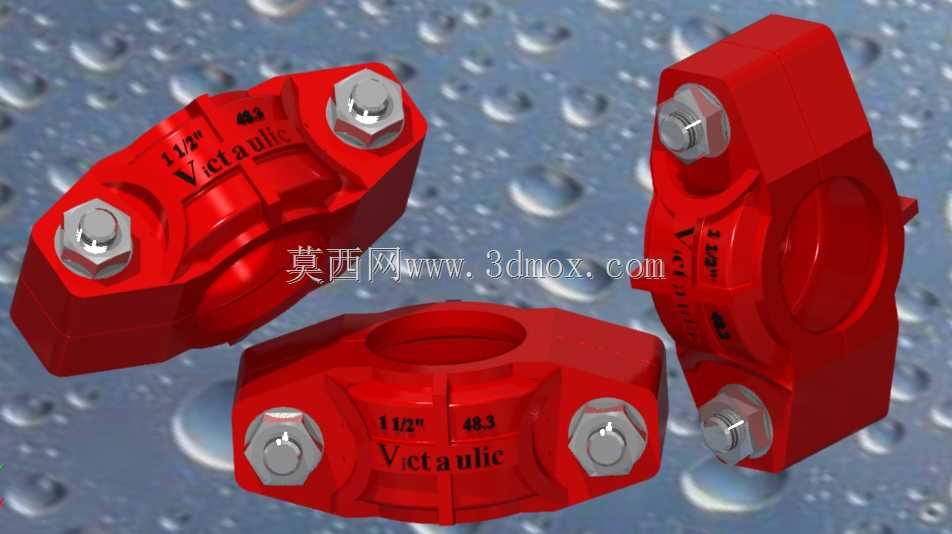

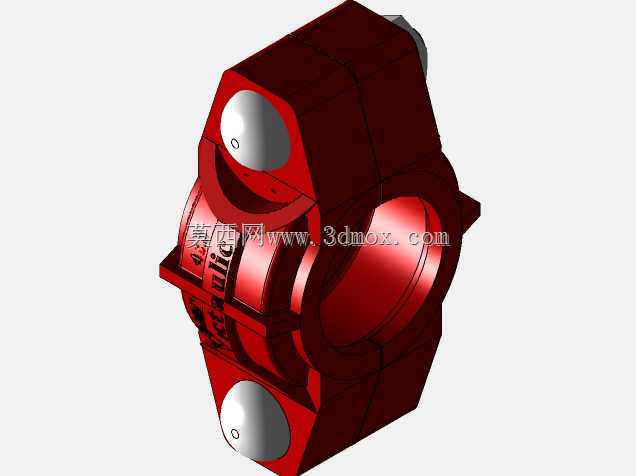

这款沟槽式刚性管接头主要应用于消防供水、暖通空调循环水、工业工艺流体输送、市政给排水等管线系统中，承担管道对接部位的刚性连接与密封功能，可在管线承压工况下保持两段管道的同轴定位，避免管道连接处出现径向偏移与角度偏转，适配有振动、压力波动的管线布设场景，相比传统法兰连接、焊接连接的施工效率提升数倍，无需动火作业即可完成管道对接，尤其适合老旧管线改造、狭小空间内的管道安装作业。该接头采用上下对开式壳体结构，壳体为高强度球墨铸铁材质，表面做红色防腐涂装处理，适配1.5英寸公称通径的标准钢管，壳体内部预留适配管道沟槽的卡合凸棱，安装时仅需将两段钢管端部预先滚制出标准沟槽，将密封胶圈套装在两管对接端的外壁，再扣合上下两半壳体，让壳体内侧凸棱完全卡入管道端部的沟槽内，最后拧紧两侧的紧固螺栓即可完成安装，安装完成后可承受最高2.5MPa的管线工作压力，密封胶圈采用耐老化丁腈橡胶材质，可适配常温水、弱酸碱流体等多种输送介质，长期使用不会出现渗漏问题。设计过程中重点考量了安装容错性与结构强度的平衡，壳体的螺栓座位置做了加厚加强处理，避免螺栓拧紧时出现壳体应力开裂，壳体与胶圈的接触位置做了圆弧过渡处理，避免长期承压下割伤胶圈影响密封寿命；两侧的紧固螺栓采用外六角防松设计，螺栓头部与壳体接触位置预留了平垫安装位，拧紧过程中不会刮伤壳体涂层，同时可保证长期使用下螺栓不会因管线振动出现松脱。从安装边界来看，该接头安装完成后整体径向最大尺寸小于同通径法兰的外径，轴向占用长度仅为同通径法兰对接长度的三分之一，管道安装时无需预留法兰对接的螺栓操作空间，仅需预留扳手操作的侧向空间即可完成紧固作业，管线排布时可进一步压缩管道间距，提升管井、设备机房内的空间利用率；接头安装完成后可实现管道的刚性固定，不会出现管道轴向窜动，可直接替代传统焊接刚性接头，同时保留了后期管线拆卸维护的便利性，无需破坏管道即可完成接头的更换与管线调整。在实际工况应用中，该类接头可吸收管道轻微的热胀冷缩位移，同时可隔绝管线传递的部分振动，降低管线运行过程中的噪音传递，适合在商用建筑、工业厂房、数据中心等对管线振动控制有要求的场景使用，壳体的防腐涂层可适应潮湿、多尘的安装环境，长期使用不会出现壳体锈蚀问题，整体使用寿命可与管线整体寿命保持一致，大幅降低管线后期的维护成本。
