翼型旋钮式工业柜门锁全套组件

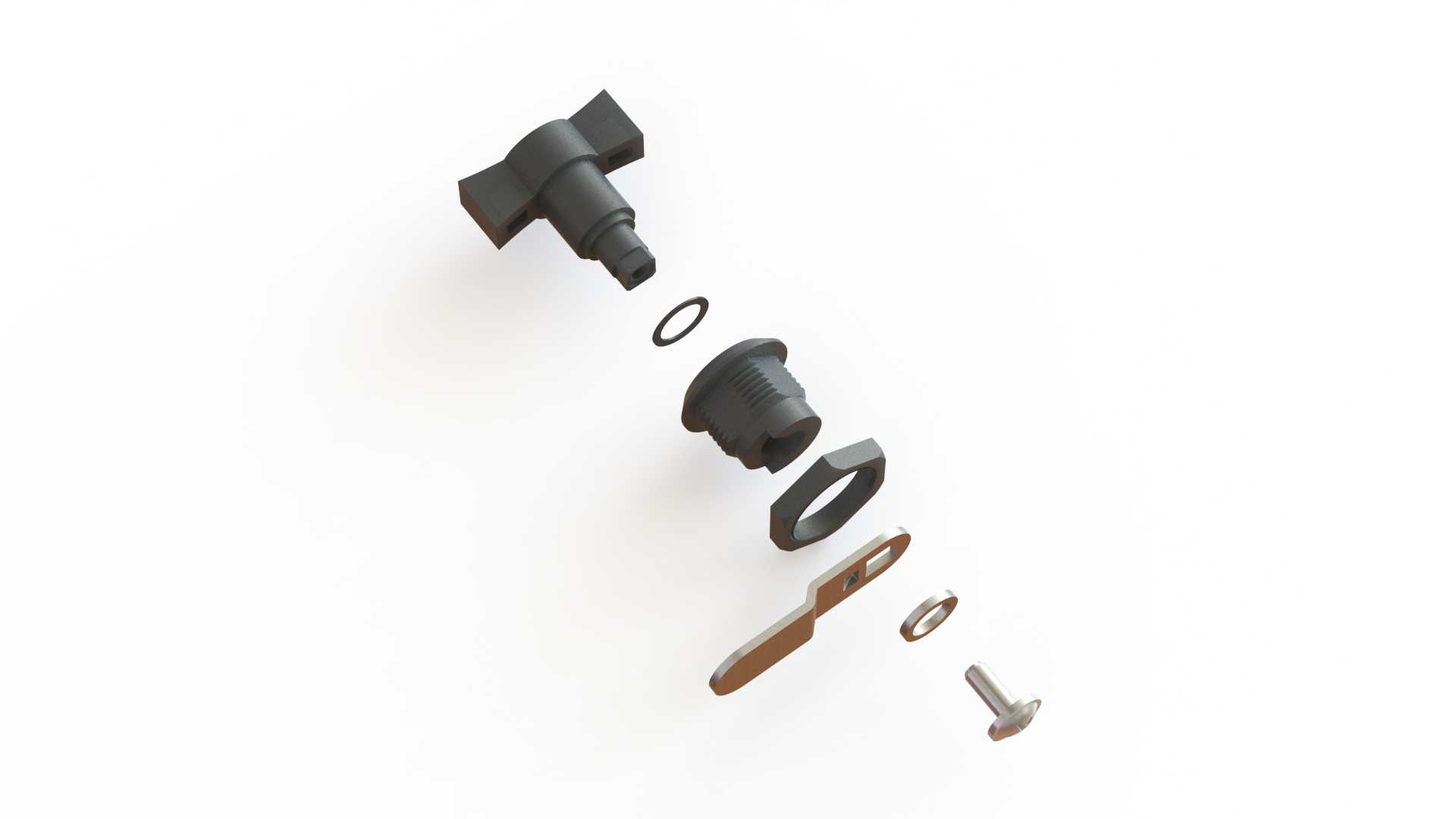

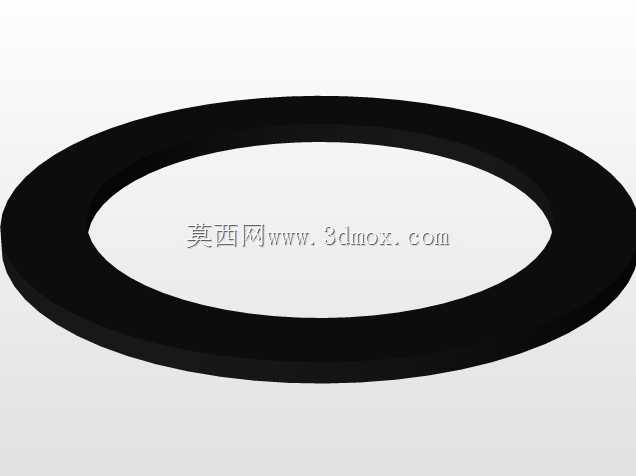

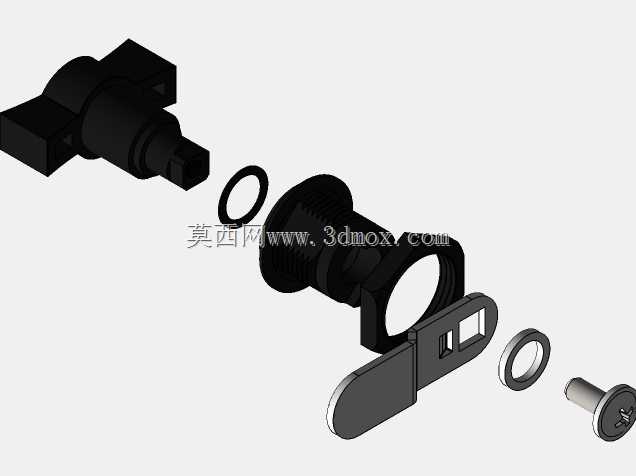

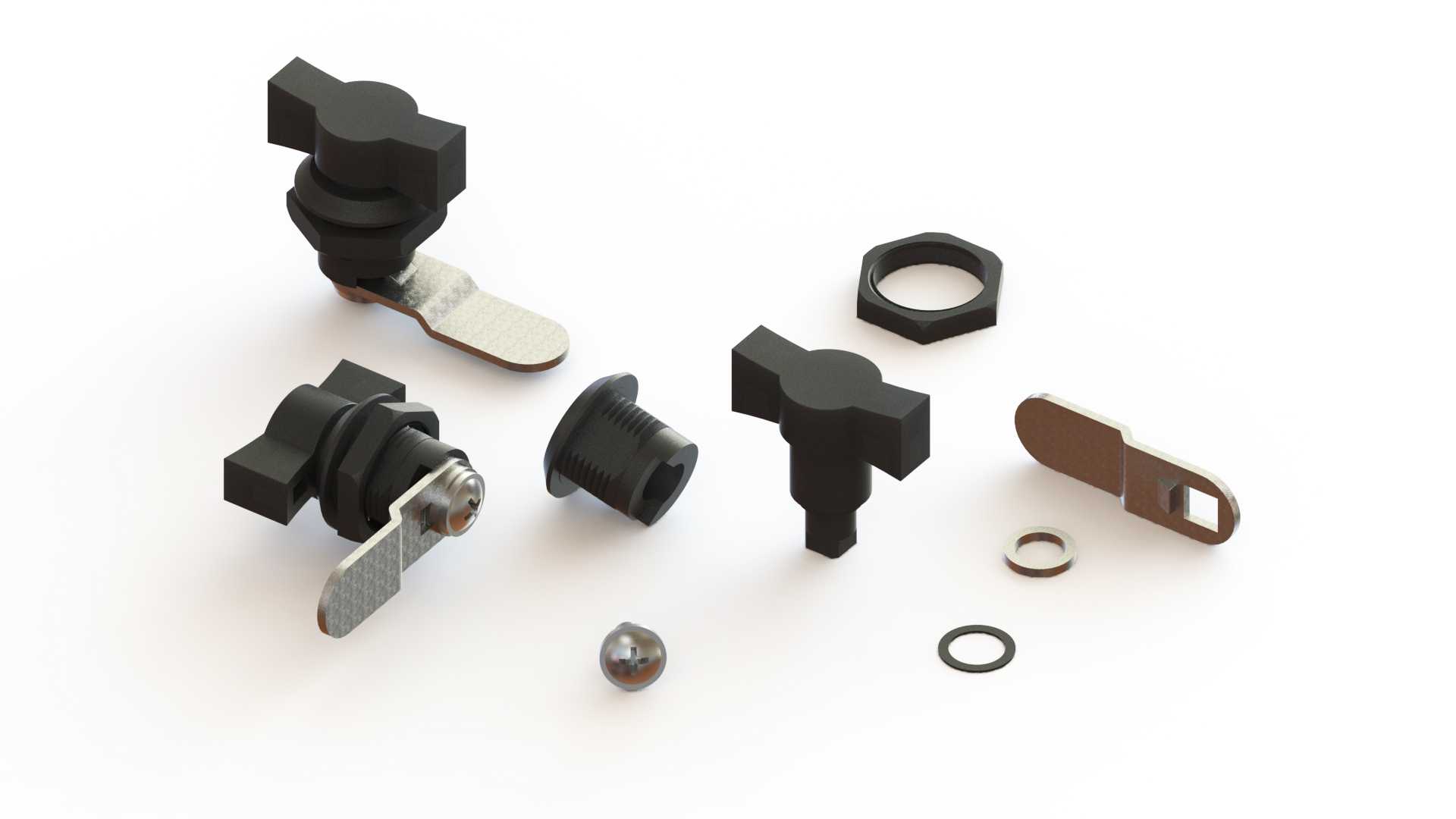

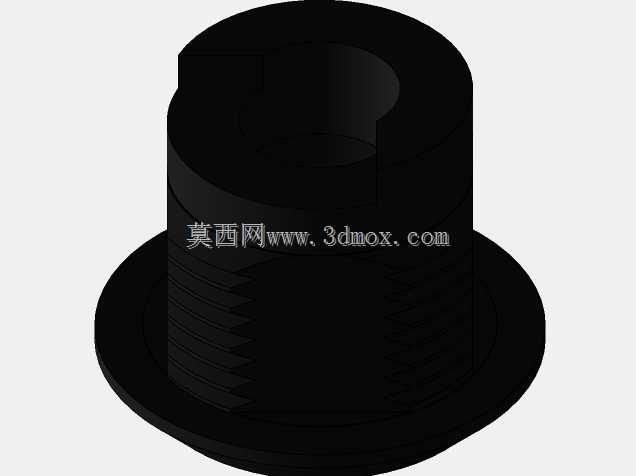

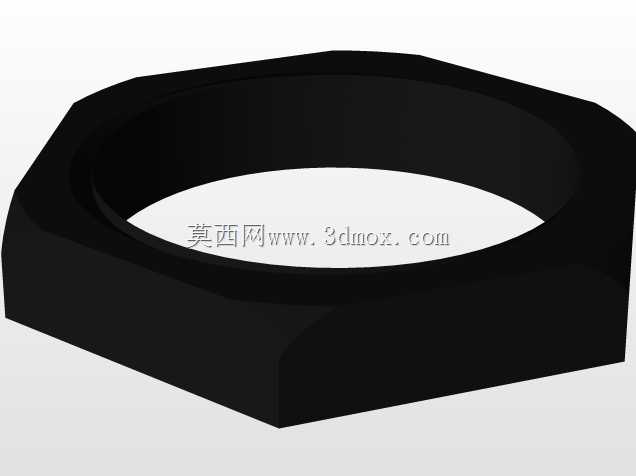

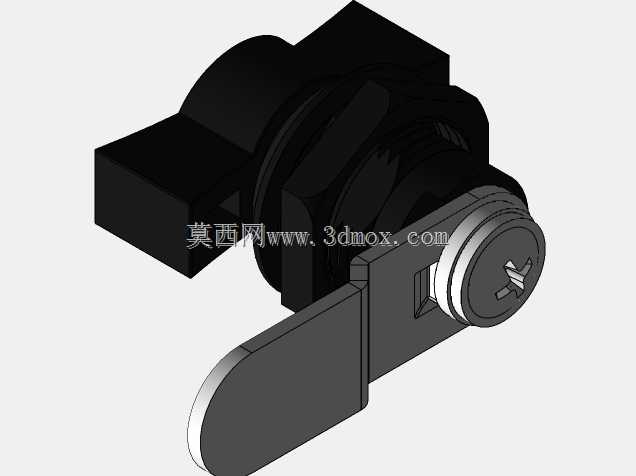

这款翼型旋钮式转舌锁组件，是面向工业柜体防护场景开发的专用锁具，广泛应用在户外配电柜、工业储物柜、设备检修舱门、通讯基站机柜、车间工具柜等需要频繁启闭、同时具备基础防护要求的柜体结构上，能够在无辅助工具的前提下快速完成柜门的锁止与开启操作，适配多场景下的运维使用需求。整套锁具采用分体式模块化设计，核心组件包含翼型旋钮主体、锁芯基座、配套六角锁紧螺母、不同长度的转舌锁片、密封橡胶圈、定位钢珠等部件，各部件之间采用标准化的配合公差设计，装配过程无需特殊工装，仅需通过六角螺母从柜体安装位背面锁紧即可完成主体固定，转舌锁片可根据柜门与门框的搭接深度选择对应规格，适配不同厚度的柜门安装需求。锁体的安装边界采用通用的圆形开孔标准，开孔直径适配市面多数工业柜体的预留锁孔尺寸，锁体基座带有外螺纹结构，可通过六角螺母调整锁紧位置，适配1-5mm厚度范围的柜门板材安装，安装后锁体突出柜门表面的高度经过优化，不会额外占用柜体外部的操作空间，同时避免突出结构剐蹭过往人员或搬运物料。功能设计上，这款锁采用转舌旋转锁止结构，旋转翼型旋钮90度即可带动锁舌完成锁止或解锁动作，翼型旋钮的两侧凸起结构充分考虑了徒手操作的人机工程学，即便操作人员佩戴劳保手套也能稳定施加旋转力矩，不会出现打滑脱手的情况；锁体内部设置的钢珠定位结构，能够在锁止和解锁两个极限位置提供清晰的档位反馈，操作人员无需观察锁舌位置，仅通过旋钮的反馈手感即可判断锁具的启闭状态；配套的橡胶密封圈能够填充锁体与柜门安装孔之间的缝隙，阻挡灰尘、溅水进入柜体内部，适配多数非极端户外环境的防护需求。设计过程中充分考虑了不同使用场景的适配性，转舌锁片采用带安装孔的片状结构，可根据实际柜门的锁止位置调整锁片的安装角度，也可根据需求更换不同长度的锁片适配不同深度的门框搭接结构；锁体的外露部件采用圆润的边角处理，没有尖锐的凸起结构，避免日常操作过程中造成磕碰划伤；各金属部件均做了基础的防锈表面处理，能够适应车间、户外基站等常规湿度环境下的长期使用，不会轻易出现锈蚀卡滞的问题。整套组件的各零件配合间隙经过反复调校，旋钮旋转过程阻尼均匀，没有松旷或卡滞的问题，锁止状态下锁舌与门框的搭接量经过合理设计，既能够保证锁止后的结构强度，避免柜门受外力冲击意外开启，也不会因为搭接量过大导致解锁后柜门无法正常开启。
