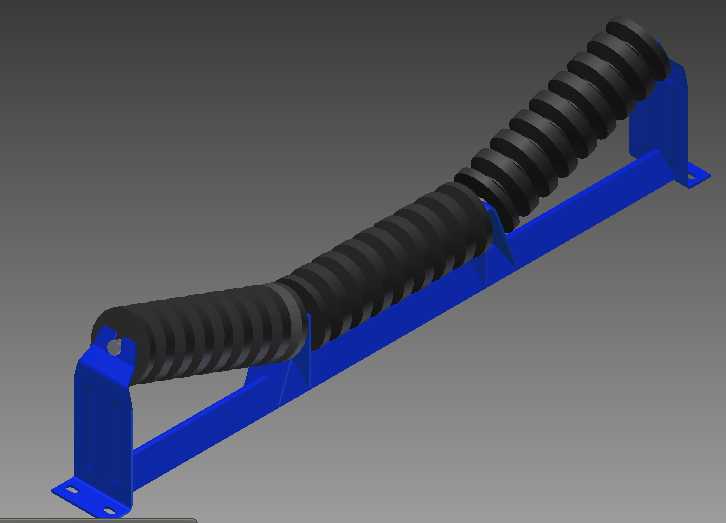

带缓冲支架的槽型平行托辊组结构

该结构为带式输送机系统中的缓冲型槽型托辊组，主要应用于散料输送场景的受料段位置，在矿山、港口、电厂、建材厂等有大宗散状物料转运需求的生产场景中广泛使用，安装在输送机导料槽下方的机架位置，承接从上方落料筒下落的煤块、矿石、砂石、粮食等散状物料，抵消物料下落带来的瞬时冲击载荷，避免输送带被尖锐物料砸穿、砸裂，同时承托输送带与上方承载的物料，保证输送带运行时保持稳定的槽型截面，防止输送带出现跑偏、撒料的问题。整套托辊组采用三辊槽型布置，两侧托辊向外倾斜形成适配散料堆积的槽角，中间托辊水平布置，托辊外层包裹有高弹性的橡胶缓冲圈，缓冲圈采用环形分段式结构，相邻胶圈之间留有微小的形变间隙，当受到物料冲击时，胶圈可以通过自身弹性形变吸收大部分冲击能量，相比普通钢制光面托辊，能大幅降低物料对输送带的硬冲击，延长输送带的使用寿命。托辊的支撑支架采用一体式弯折型钢焊接结构，两侧支腿带有安装固定的底板，底板上预留有标准的安装螺栓孔，可直接通过螺栓固定在输送机的中间架上，支架的横梁采用矩形截面型钢制作，具备足够的抗弯强度，能够承受满载物料加上落料冲击的复合载荷，不会出现长期使用后的变形问题。设计过程中充分考虑了散料输送的实际工况，托辊的转动部分采用密封式轴承结构，可阻挡输送过程中的粉尘、水汽进入轴承内部，避免轴承过早卡滞失效；托辊的安装间距根据常规散料的堆积密度做了适配，既保证足够的承托力避免输送带下垂度过大，又不会因为托辊排布过密增加不必要的运行阻力。整套结构的安装边界与通用带式输送机的机架尺寸完全适配，不需要对原有输送机机架做额外改造即可直接替换安装，托辊的辊径、支架高度、槽角参数均符合散料输送设备的通用设计规范，可适配不同带宽的普通输送带与阻燃输送带，在运行过程中，托辊随输送带的运动灵活转动，自身转动阻力小，不会额外增加输送机驱动系统的功率损耗，同时缓冲结构可有效降低落料时产生的噪音，改善输送工位的作业环境。
