带式输送机用槽型变幅托辊结构设计

该变幅托辊主要应用于带式输送机的承载分支，是散料输送场景中支撑输送带、维持输送带槽型截面的核心承载部件，广泛适配矿山、港口、电厂、建材厂等场景的散状物料输送作业，可在输送煤炭、矿石、砂石、粮食等不同堆积密度物料的工况下，通过调整托辊组的槽角幅度，适配不同物料的堆积特性与输送量需求，避免输送带出现跑偏、撒料、局部过度磨损等常见问题。

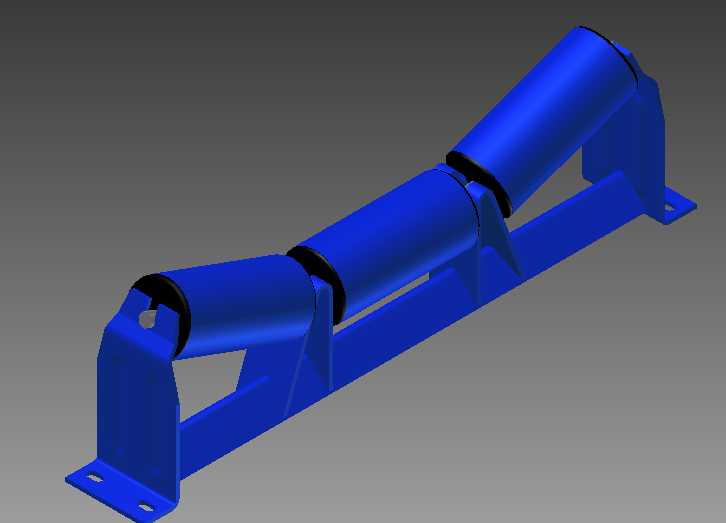

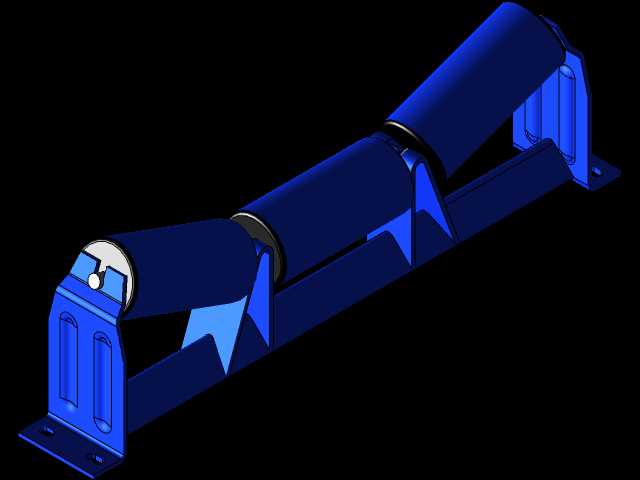

从实际用途来看，该托辊组通过三段式辊筒的倾斜布置形成槽型承载面，相比普通平托辊能够大幅提升输送带的物料装载截面积，在相同带宽条件下可提升20%以上的输送能力，同时两侧倾斜的辊筒能够对输送带形成自然的对中约束，减少输送带运行过程中的横向偏移，降低输送带边缘与机架的摩擦损耗，延长输送带的整体使用寿命。变幅结构的设计可根据现场输送物料的粒度、堆积角灵活调整侧辊的倾斜角度，当输送大粒度、高堆积角的矿石类物料时可增大槽角提升装载量，当输送小粒度、低摩擦系数的粉状物料时可适当减小槽角降低物料回落的概率。

在功能特性上，该托辊组采用整体式冲压焊接支架，支架两端预留标准安装孔位，可直接适配通用带式输送机的中间架安装尺寸，无需额外加工适配结构；辊筒采用密封式轴承座结构，内置防尘密封组件，可在多粉尘、高湿度的恶劣工业场景下长期稳定运行，降低日常维护的频次；辊筒表面做光滑耐磨处理，减少与输送带接触面的摩擦阻力，降低输送机运行的能耗损耗。

设计思路上，该结构优先考虑了安装互换性与运行可靠性，支架的安装孔距、辊筒的直径与长度均遵循带式输送机托辊的通用设计规范，可直接替换同规格的普通槽型托辊组，无需对原有输送机机架进行改造；三段辊筒的铰接连接结构保证了变幅调整过程中各辊筒的同轴度，避免辊筒之间出现台阶差刮伤输送带；支架的折弯结构做了加强筋处理，可承受满载物料下的冲击载荷，在物料落料点附近也能保持足够的结构强度，不会出现支架变形、辊筒错位的问题。

在外形尺寸与安装边界上，该托辊组的整体宽度适配常用带宽的输送机安装要求，安装孔的中心距与行业通用的托辊支架安装尺寸完全匹配，安装后辊筒上表面与输送带的接触高度符合标准托辊的安装高度要求，更换后不会改变输送带的原有运行张力与线路坡度；侧辊的变幅调整范围覆盖常用的槽角区间，调整时仅需松动侧辊的固定螺栓即可调整角度，调整到位后锁紧即可投入使用，无需复杂的调试工序，能够快速适配现场的工况调整需求。
