起重机吊钩滑轮组结构设计方案

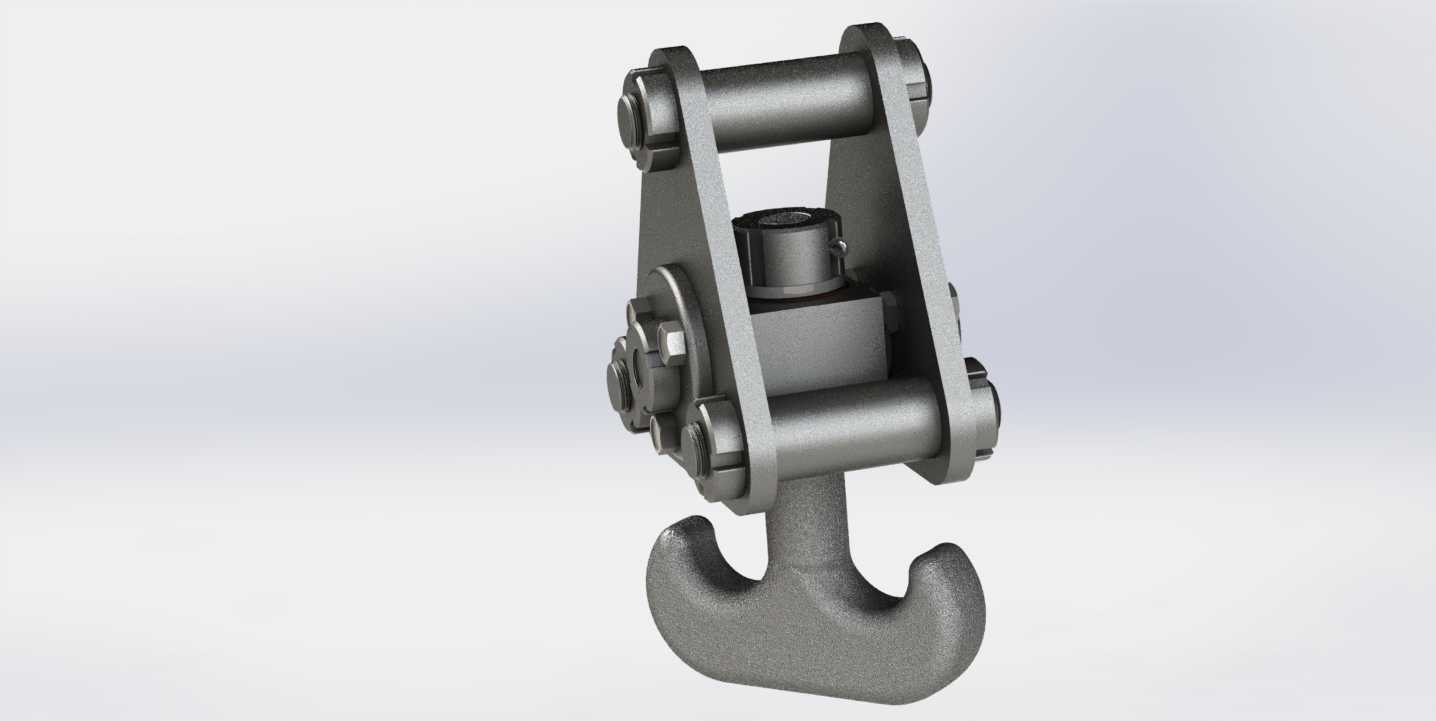

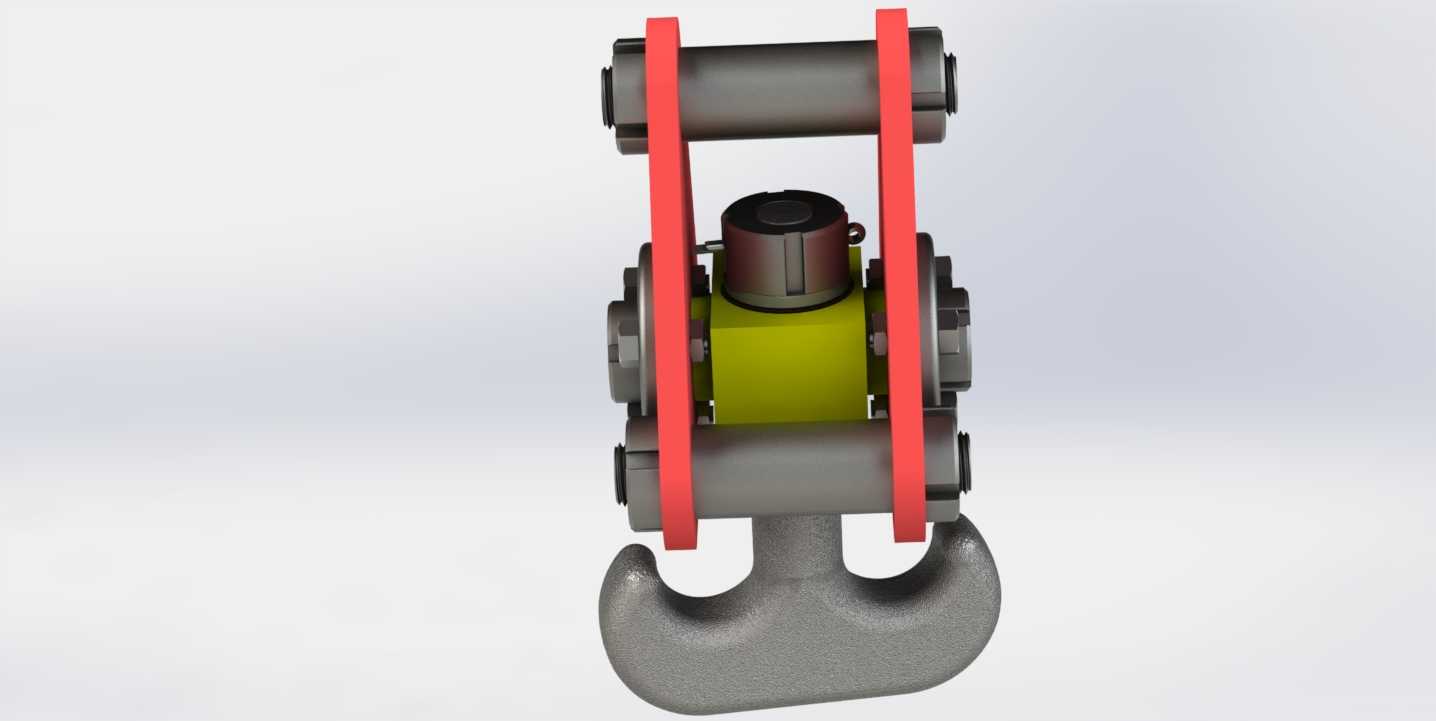

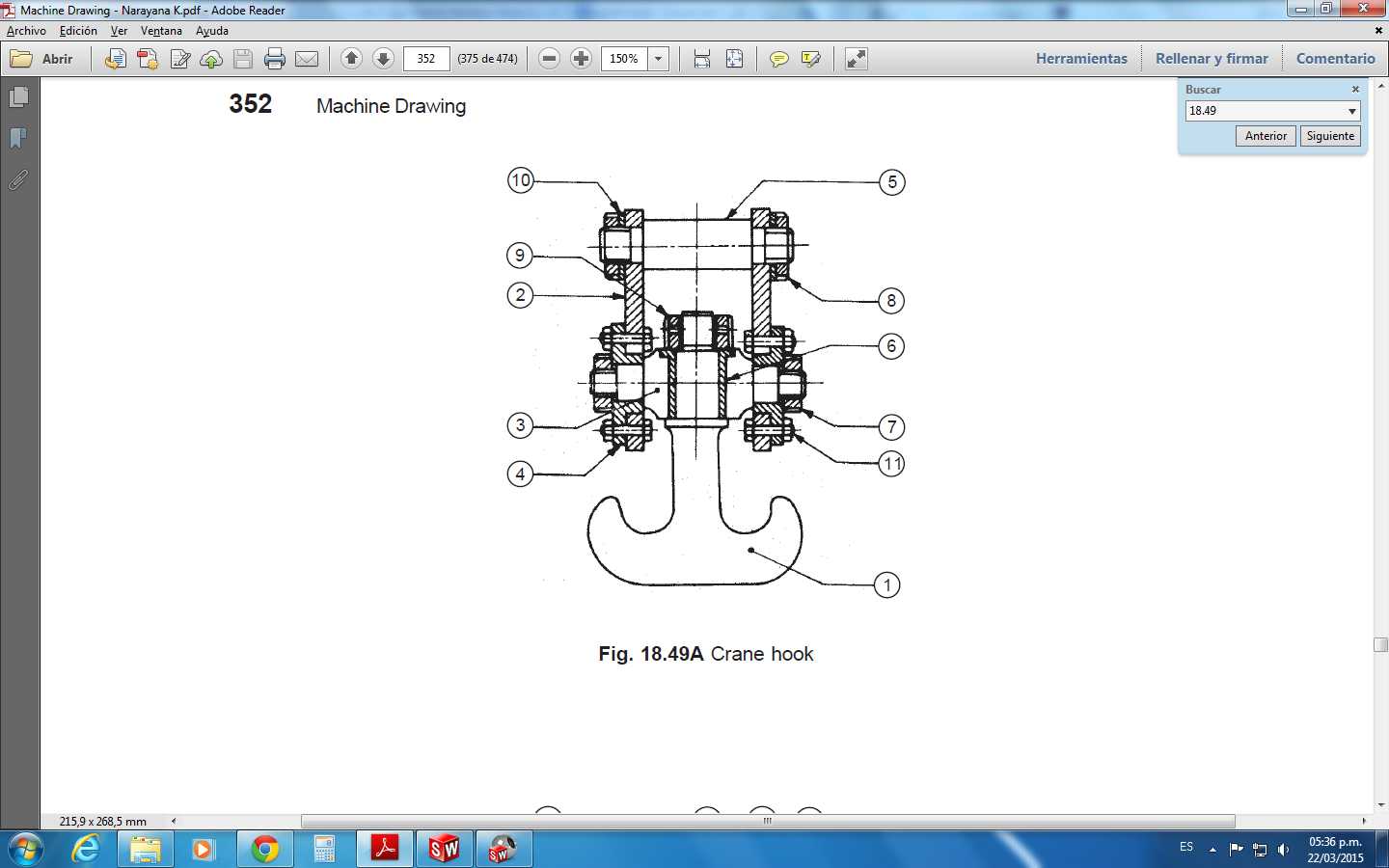

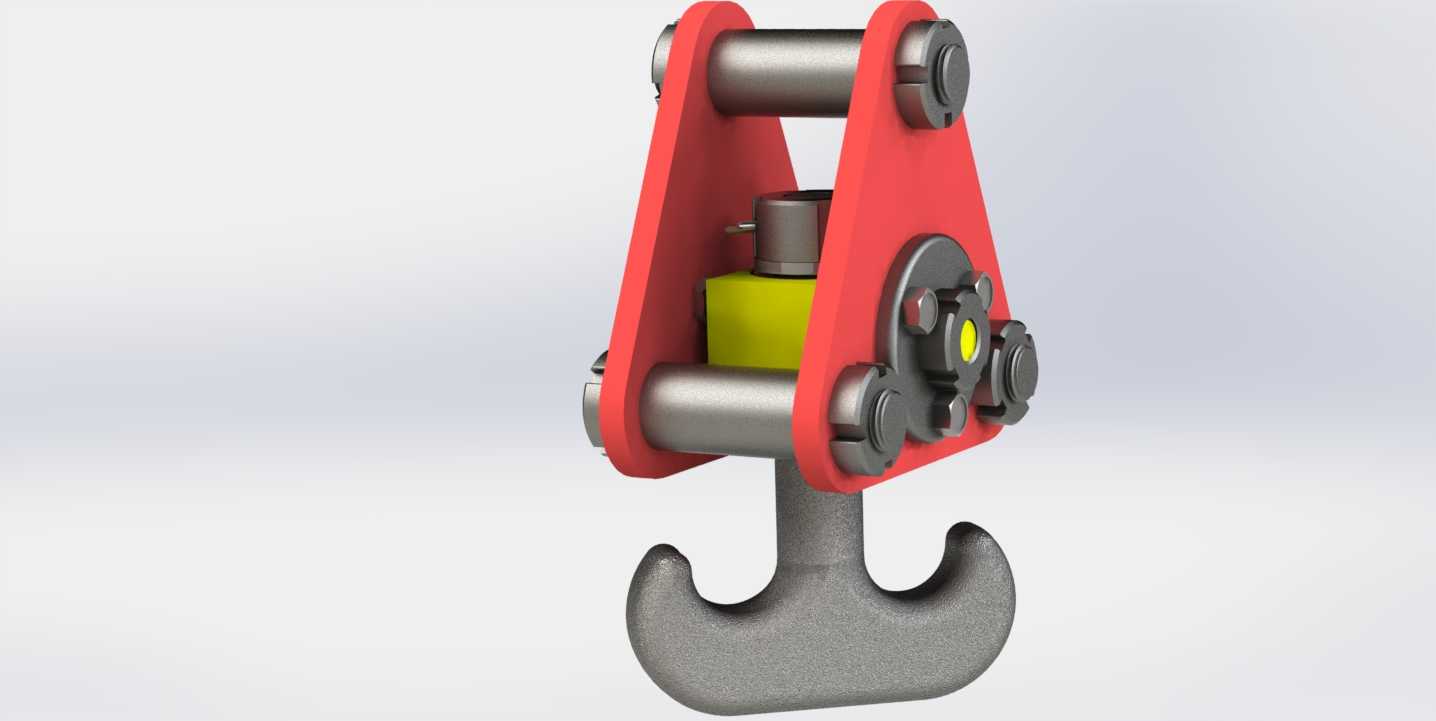

在工业生产、港口装卸、建筑施工、重型设备转运等各类涉及重物吊运的作业场景中，吊钩作为起重设备直接承接载荷的核心终端部件，其结构可靠性、动作灵活性直接决定了整个起重作业的安全系数与作业效率。这套吊钩结构采用经典的滑轮组承载架构，主体两侧设置高强度立式支撑板，作为整个吊钩组件的核心承载骨架，上下两端分别穿装滑轮轴，上部滑轮用于匹配起重钢丝绳的绕装路径，通过滑轮组的倍率效应实现起升载荷的合理分摊，降低单根钢丝绳的受力负荷，同时保障起升过程的运行平稳性；下部滑轮轴直接与吊钩钩身的连接段配合，为钩身提供可靠的旋转支撑基础。支撑板内侧设置有滑轮侧向限位结构，避免钢丝绳在运行过程中出现脱槽、偏磨问题，同时预留了润滑脂加注通道，可定期对滑轮轴承、旋转接触面补充润滑，降低长期运行的磨损速率，延长部件整体使用寿命。钩身采用锻造级别的弧形钩体结构，钩尖位置设置有防脱挡片的安装位，可配套加装防脱棘爪，防止吊装过程中吊索具从钩口意外滑脱，钩身与下部轴的连接位置采用推力轴承配合结构，让钩身在承载重物状态下仍可灵活水平旋转，方便作业人员调整被吊重物的朝向，适配不同吊装对位的操作需求。在设计过程中，重点考量了部件的安装边界与配合公差：两侧支撑板的间距与上部滑轮的厚度精准匹配，既保证滑轮转动无卡滞，又不会出现过大的轴向窜动；下部钩身连接段的轴孔与轴的配合采用间隙配合公差范围，兼顾旋转灵活性与承载刚性；侧面的紧固件采用防松结构设计，避免长期受交变载荷、起升制动冲击时出现紧固件松动脱落的风险。整个结构的受力路径经过合理规划，从钢丝绳传递到上部滑轮，再通过两侧支撑板将载荷均匀传导至下部连接轴，最终由钩身传递到被吊重物，所有受力截面都经过应力校核，避免出现应力集中的薄弱区域，同时整体结构紧凑，在保证承载能力的前提下尽可能控制组件自重，降低起重设备的无效载荷占比，适配中小吨位桥式起重机、门式起重机、汽车起重机等多种起重设备的末端吊具使用需求，可直接配套对应吨位的起升机构完成组装，也可作为独立吊具配合卷扬设备完成重物吊装、设备移位、构件安装等各类作业任务。
