低净空10吨电动起重葫芦结构设计

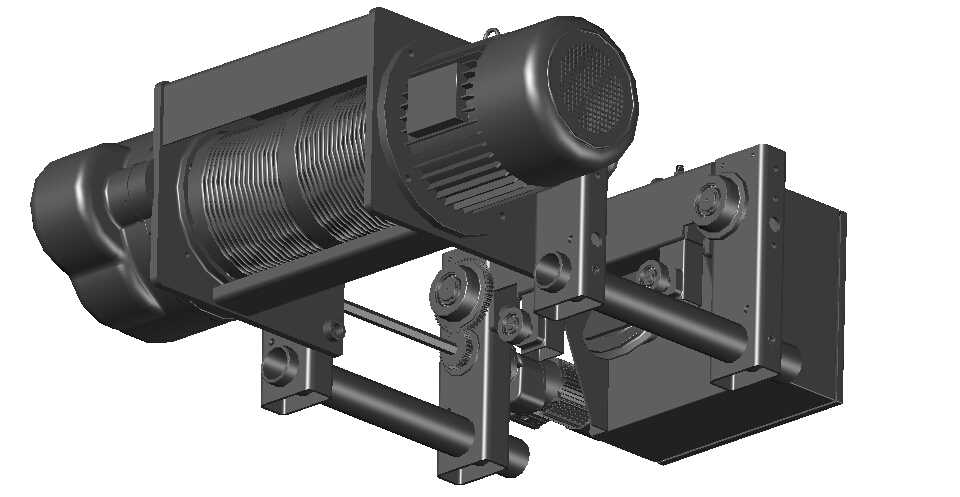

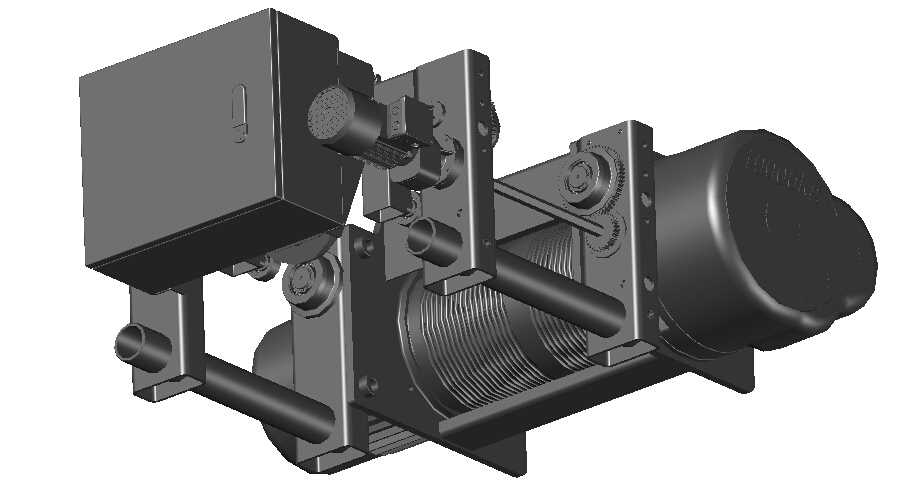

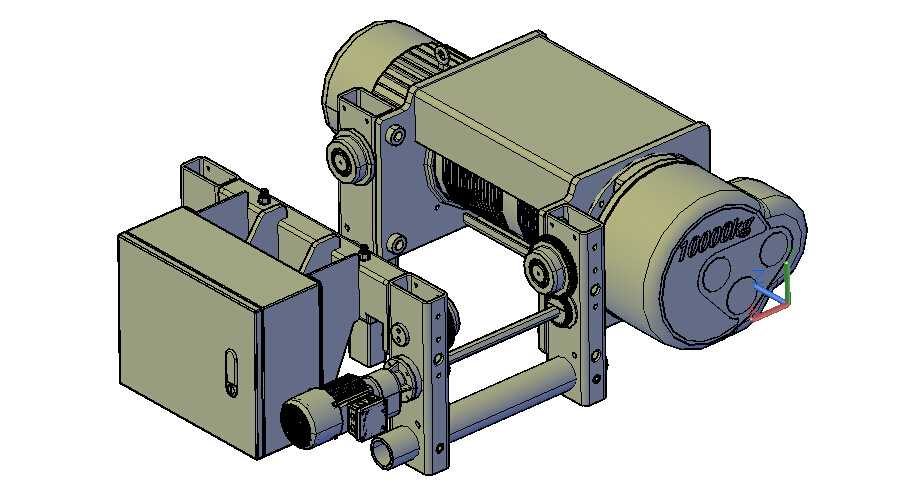

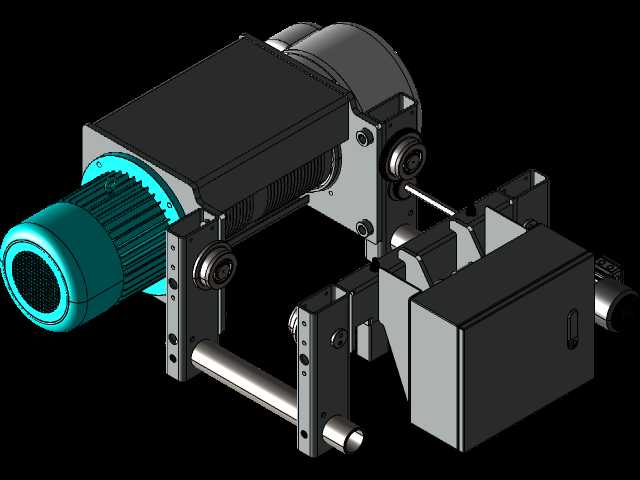

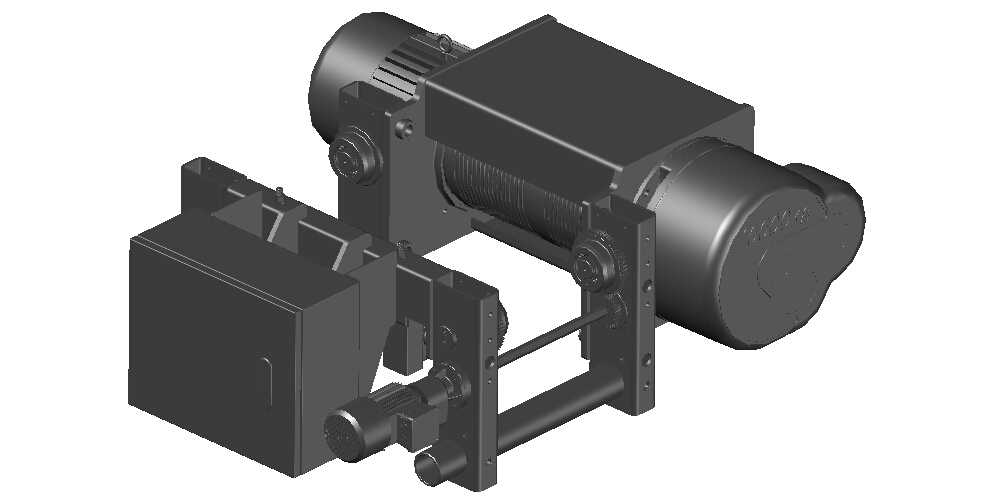

这款低净空10吨电动葫芦，主要面向厂房层高受限、作业空间紧凑的室内起重作业场景，常见于机械加工车间重型工件转运、仓储库区重型货物堆垛、装配式构件场内吊装、设备安装检修工位的重物起吊作业，尤其适配传统标准电动葫芦无法满足安装净空要求的低矮厂房工况，能够在有限的竖向空间内完成额定载荷的起升与横向运行，最大化利用厂房内部的有效作业高度，避免因设备安装空间不足导致的厂房改造额外成本。设备核心用途是完成10吨额定载荷范围内重物的垂直起升与沿工字钢轨道的水平移动，起升机构采用传统光盘葫芦结构形式，额定起升高度可达12米，能够覆盖多数常规工业厂房的层高作业需求，可配套单梁桥式起重机、悬挂起重机使用，也可单独作为固定点位的起重提升装置完成定点重物吊装作业。从功能特性来看，该电动葫芦集成了起升驱动机构、运行驱动机构、电气控制箱体、卷筒钢丝绳组件、限位保护结构于一体，起升驱动单元与卷筒组件采用紧凑式并排布局，大幅压缩了设备整体的竖向高度，相比同吨位标准电动葫芦能够降低整体安装高度30%以上，有效节省竖向安装空间；运行机构采用双侧滚轮沿轨道翼缘行走的结构，运行过程平稳无卡滞，配套的电气控制箱集成了起升正反转、运行正反转、上下限位保护、过载保护的控制回路，操作响应灵敏，安全防护配置齐全，能够满足频繁启停的工业起重作业需求。在设计思路上，整体结构优先保障低净空安装需求，将驱动电机、减速机构与卷筒组件采用同轴偏置布局，在保证传动效率的前提下尽可能压缩各部件的安装间隙，同时兼顾结构强度与维护便利性，各连接部位采用标准化紧固件装配，易损部件均可单独拆卸更换，降低后期运维成本；钢丝绳卷筒采用大直径设计，能够减少钢丝绳弯折疲劳损耗，延长钢丝绳使用寿命，导绳器结构与卷筒绳槽精准匹配，避免钢丝绳乱绳、叠绳问题，提升起升作业的安全性。从外形尺寸与安装边界来看，设备整体沿轨道方向的长度适配常规28a-45a型号工字钢轨道安装，竖向安装尺寸满足低净空厂房的安装要求，左右两侧运行轮的间距可根据配套轨道规格调整，安装时仅需将运行轮卡入轨道翼缘、固定供电滑线即可完成部署，无需对厂房原有起重梁结构做大规模改造，设备运行过程中与厂房顶部结构、下方作业面的安全距离均符合起重设备安全规范要求，能够在紧凑空间内稳定完成重型载荷的起重作业。
