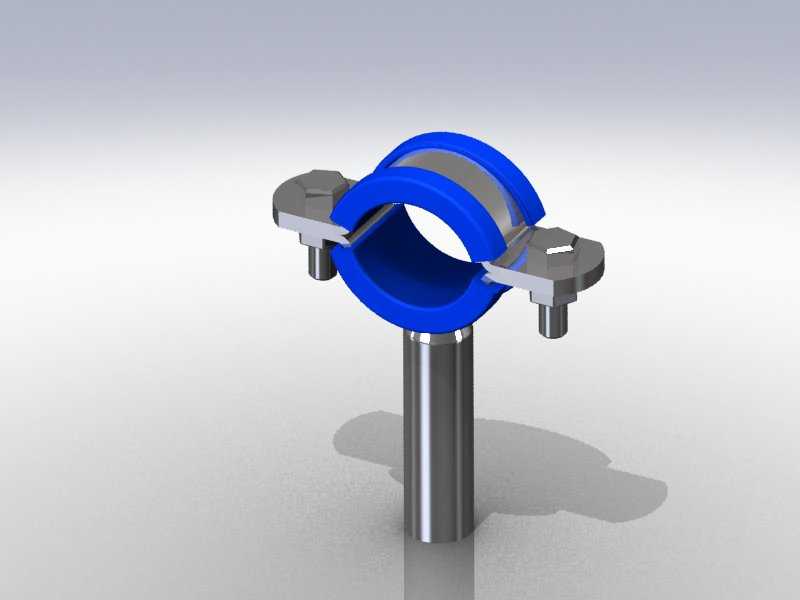

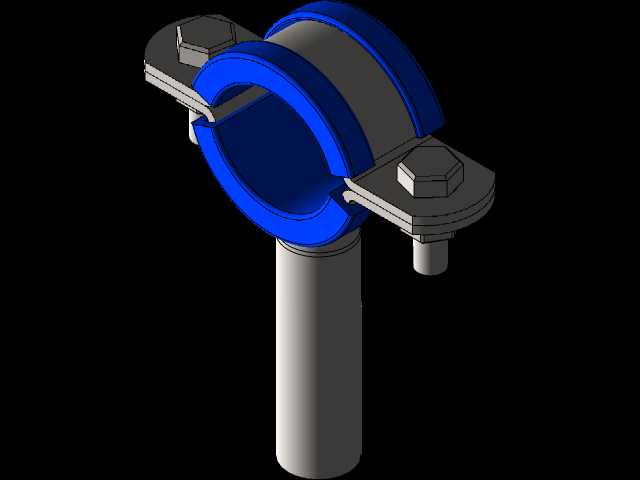

1英寸帕萨克管道支撑固定夹结构

这款管道固定夹主要面向民用给排水、小型工业流体输送、洁净管路布设等场景使用，核心作用是为架空布设的1英寸外径304L不锈钢管道提供稳定的支撑与径向固定，避免管道因内部流体脉动、外部环境振动、长期自重负载出现移位、接口松脱或形变问题，在食品加工管路、实验室洁净管线、家装供水系统、小型设备液压辅管布设中都能适配使用。产品采用上下对开式抱合结构，主体夹持环为蓝色工程塑料材质，自身具备优异的耐腐性能与一定的形变缓冲能力，抱紧管道时不会对金属管外壁造成划伤，同时能隔绝不同金属接触产生的电化学腐蚀风险；两侧的锁付结构为金属件搭配螺栓紧固设计，可根据管道实际外径公差微调锁紧力度，保证夹持力均匀分布在管道圆周面上，不会出现局部应力集中导致的管道变形。底部延伸的金属立柱为安装支撑端，可直接插入预设的安装基座、支架横梁开孔中完成固定，安装边界清晰，立柱直径与夹持环中心同轴度经过设计校核，安装后管道的轴线水平度可得到有效保证，不会出现偏斜应力。设计过程中优先考虑了现场安装的便捷性，上下夹体可完全拆分，布设管道时无需从管道端部穿套，可直接在管道任意目标位置扣合后锁付螺栓，大幅降低了已投用管线改造加装的施工难度；夹持环内壁做了微弧面过渡处理，和管道外壁的贴合面积更大，单位面积压强更低，长期使用不会出现夹体切入管壁的问题。整体结构紧凑，横向占用空间小，在密集排布的管线群中也能顺利安装，金属紧固件均做了防锈处理，适配潮湿、轻度腐蚀的安装环境，无需频繁维护更换即可长期保持稳定的夹持性能，针对1英寸规格管道的夹持范围做了专门适配，无需额外加装垫片即可实现稳固抱紧，兼顾了安装效率与使用可靠性。
