NEMA23步进电机安装固定支架结构设计

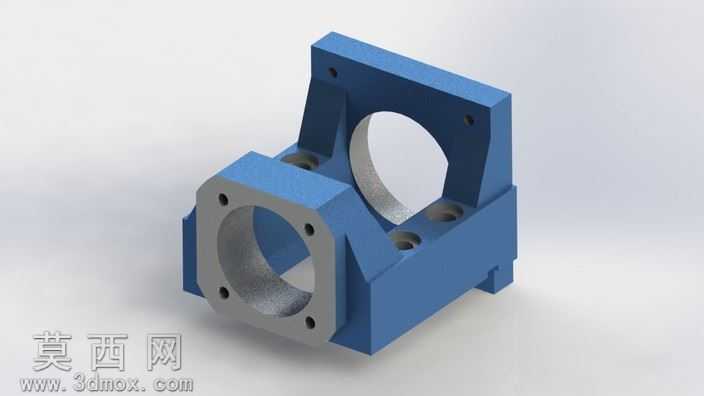

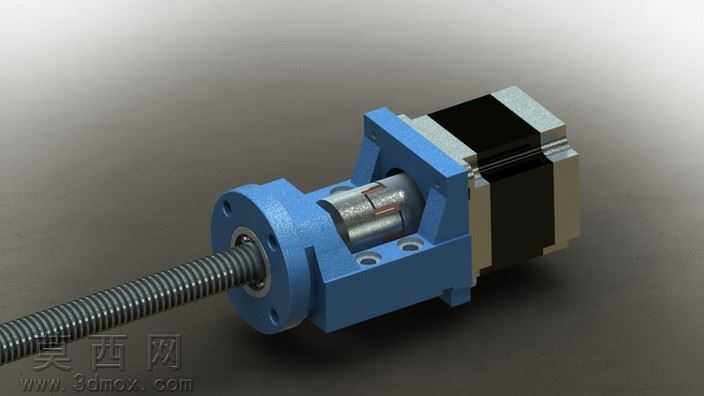

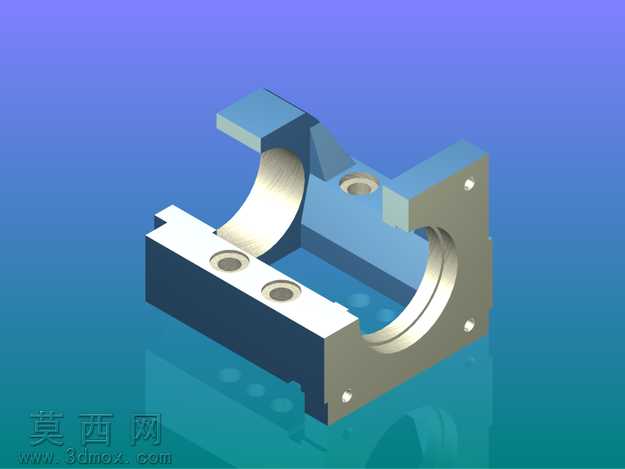

本模型为适配NEMA23规格步进电机的安装固定支架，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循NEMA23电机的标准安装尺寸规范，对支架的安装孔位、同轴度、支撑壁厚等关键参数进行精准约束，确保模型可直接用于后续的工程出图与生产加工参考。模型整体采用一体化支撑结构设计，主体为双侧带加强筋的框式承载结构，前后两端分别设置电机安装端面与设备对接端面，两端的圆形通孔保持严格同轴，保证电机输出轴安装后无偏心卡顿问题；安装端面均匀布置四个螺纹安装孔，孔位间距完全匹配NEMA23电机的标准安装孔距，可实现电机的快速对位安装，无需额外调整。模型渲染阶段采用金属质感蓝色喷涂材质模拟支架的阳极氧化铝合金表面效果，安装孔内壁与通孔内壁采用金属银灰材质呈现机加工后的金属裸露质感，通过光影调整突出支架的棱角结构与加强筋的力学支撑形态，清晰展现各部位的结构细节。设计过程中充分考虑支架的结构强度与安装便利性，双侧斜向加强筋连接前后安装端面与底部支撑座，在不额外增加整体重量的前提下大幅提升支架的抗扭、抗弯性能，避免电机运行过程中因震动出现支架变形、安装松动的问题；底部预留的安装凸台可适配不同自动化设备的安装基面，凸台上的沉头孔设计可让固定螺丝安装后表面保持平整，无突出刮擦风险。整体结构无冗余设计，各部位过渡圆角处理合理，既避免了应力集中问题，也兼顾了实际加工时的工艺可行性，可广泛应用于3D打印机、小型数控设备、自动化传动模组等搭载NEMA23步进电机的设备中，作为电机与设备主体之间的连接承载部件使用。
