10寸多晶金刚石石油钻探钻头设计

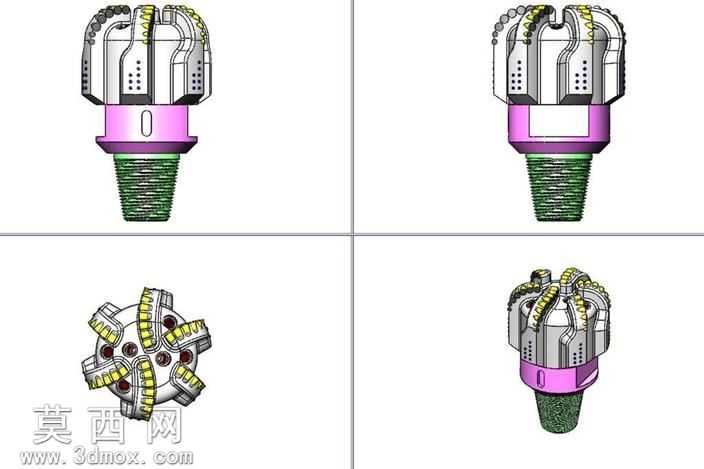

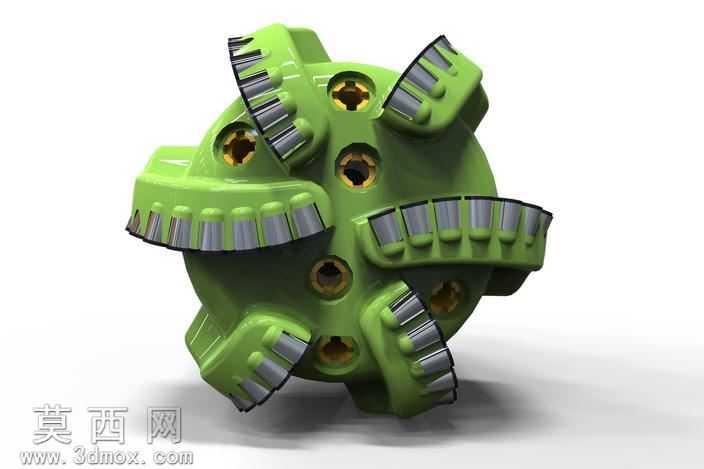

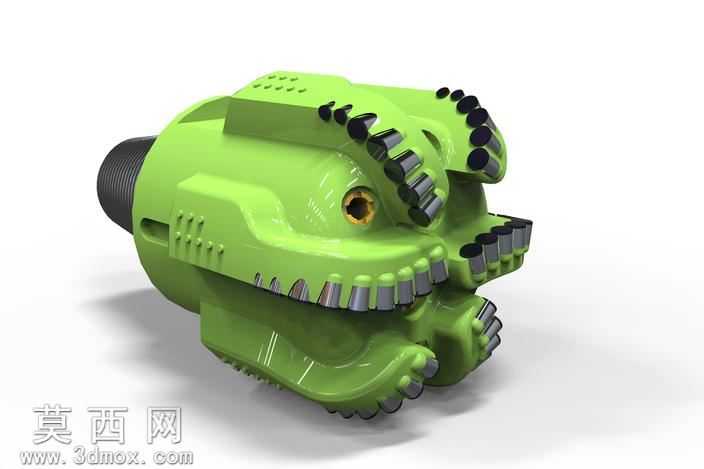

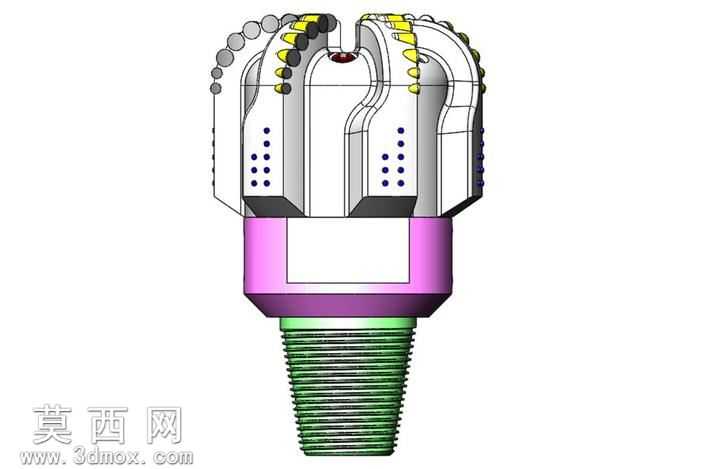

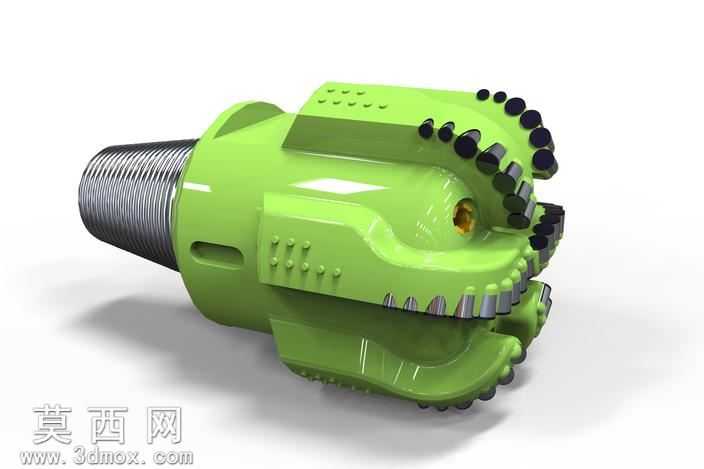

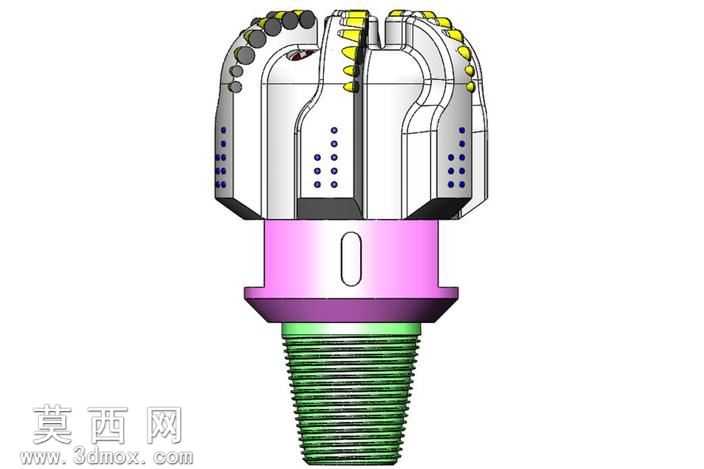

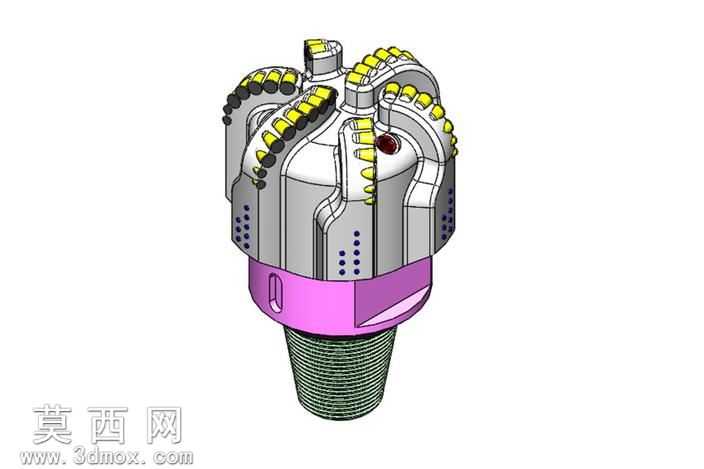

本作品为10寸规格PDC石油钻头的三维建模设计，整体采用六刀翼对称布局结构，建模过程中严格参照石油钻探钻头的实际工程参数进行比例还原，在三维软件中首先完成钻头基体的回转体基础造型，通过曲面放样、布尔运算等操作构建出刀翼的流畅曲面形态，保证刀翼的排屑槽弧度符合钻井液携岩上返的流体力学要求。模型对刀翼上的PDC复合片切削齿布局做了精细化还原，每一颗切削齿的安装角度、出露高度都按照实际破岩需求进行排布，不同位置的切削齿分别对应不同的破岩工况，前排切削齿负责主要的岩石破碎作业，后排齿起到辅助破岩和保护刀翼基体的作用，切削齿与刀翼基体的装配位置做了精准的贴合处理，无错位、穿模等建模问题。材质渲染阶段，钻头基体部分采用高强度合金钢材质表现，通过调整材质的粗糙度、金属度参数还原合金钢表面经热处理后的哑光金属质感，切削齿部分采用聚晶金刚石材质，模拟出金刚石复合片高硬度、略带磨砂反光的材质特性，刀翼上的喷嘴安装孔做了内凹结构处理，还原了钻井喷嘴的安装位结构，喷嘴孔的排布位置经过优化，能够保证钻井液均匀喷射到各个切削齿位置，起到冷却切削齿、携带岩屑的作用。整体模型的结构细节完整，刀翼边缘的保径齿部分也做了逐颗建模还原，保径齿的排布紧密贴合钻头外径轮廓，保证钻头在钻井过程中能够维持井径尺寸，减少井径缩径问题。设计过程中充分考虑了钻头在硬地层钻进的工况需求，刀翼的厚度、切削齿的排布密度都针对硬岩破碎场景做了适配，整体模型结构严谨，曲面过渡顺滑，各部件的装配关系清晰，既可以作为石油钻采设备的教学演示模型，也可以作为钻头结构优化设计的参考基础模型，渲染效果真实还原了实物钻头的外观质感与结构特征。
