机器人竞赛用弹簧触发式弹球发射装置

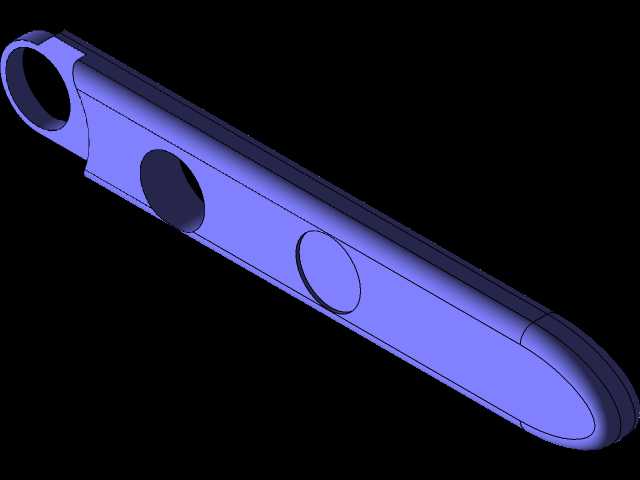

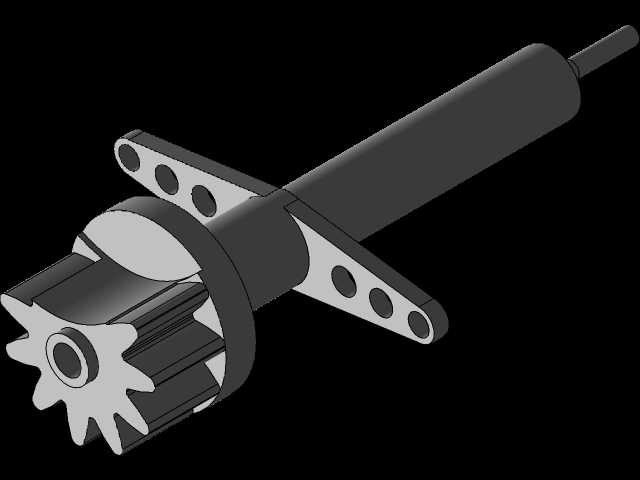

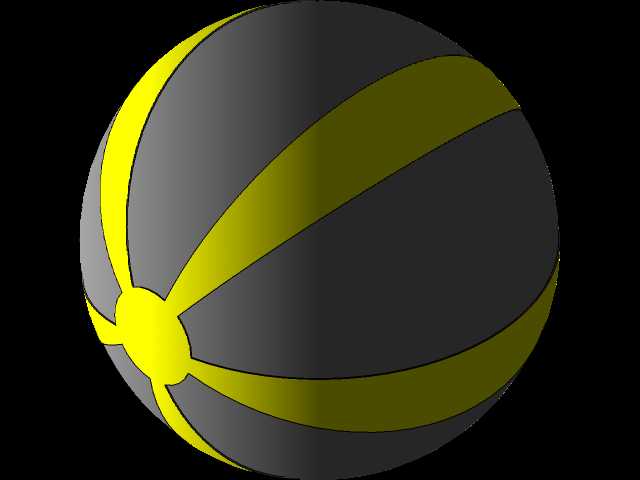

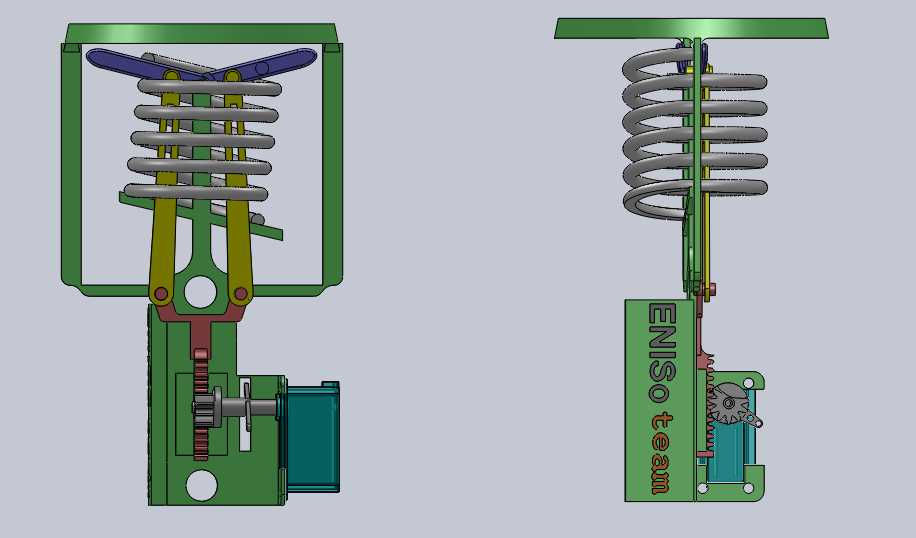

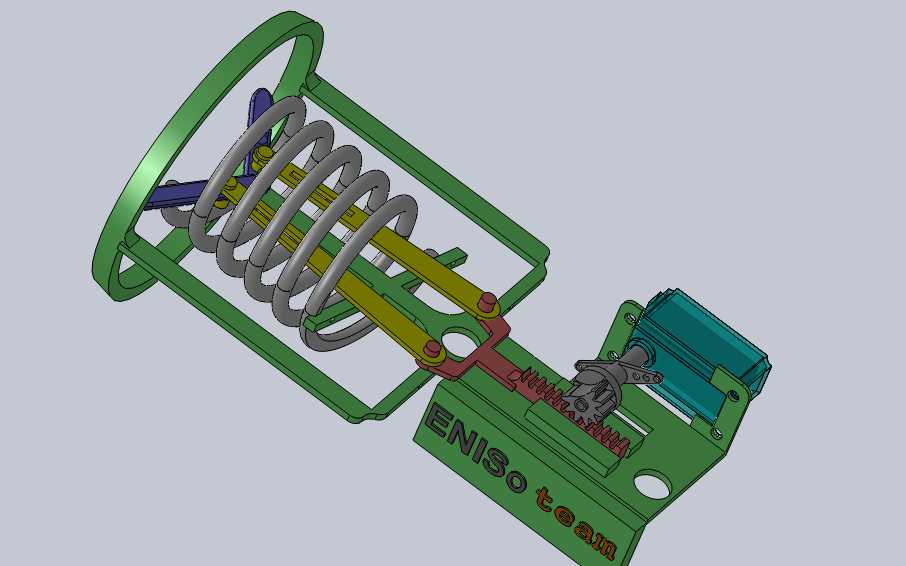

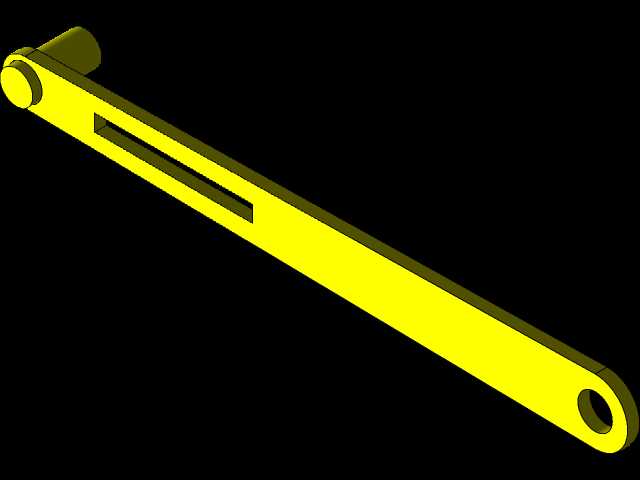

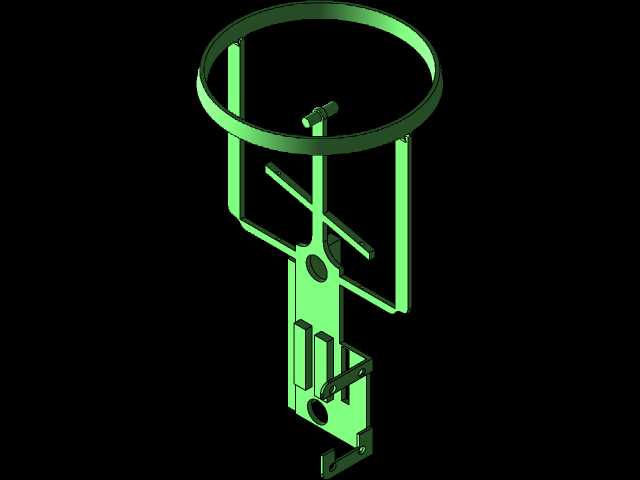

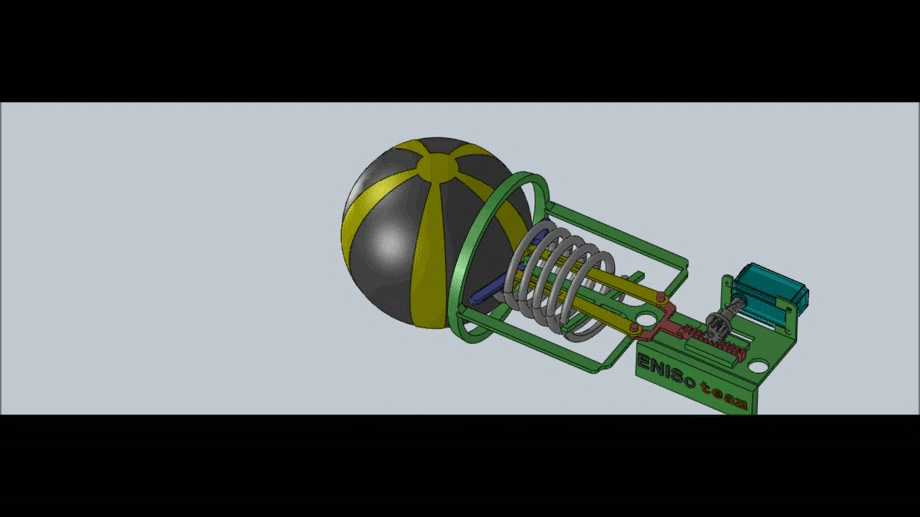

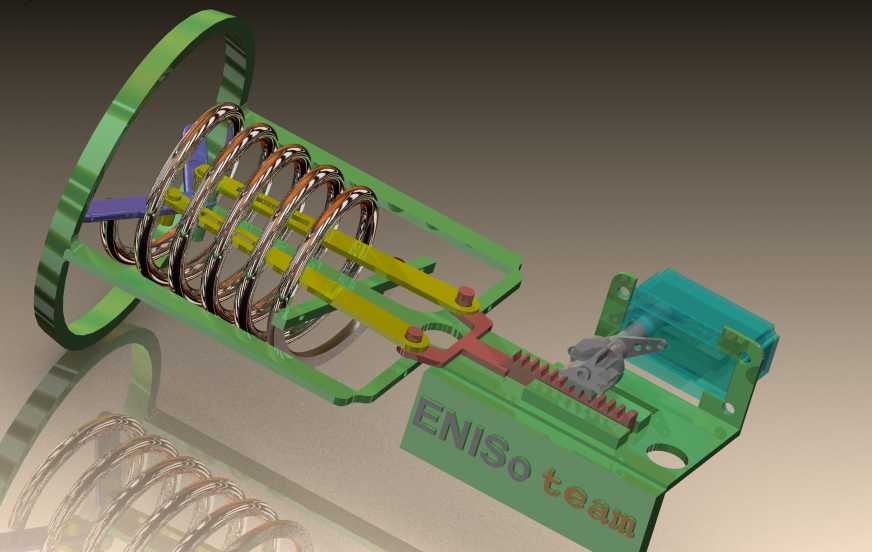

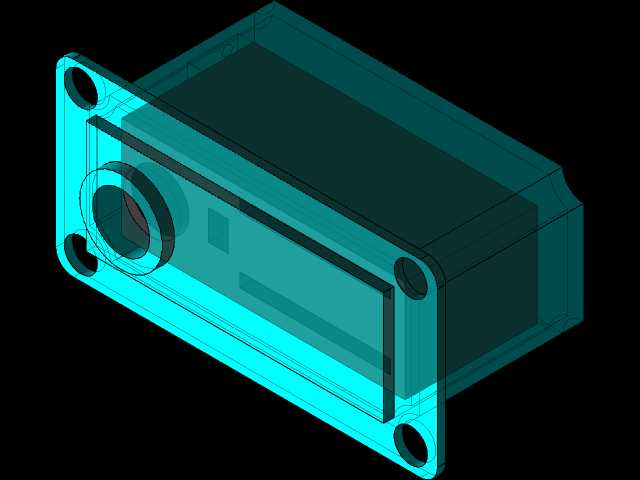

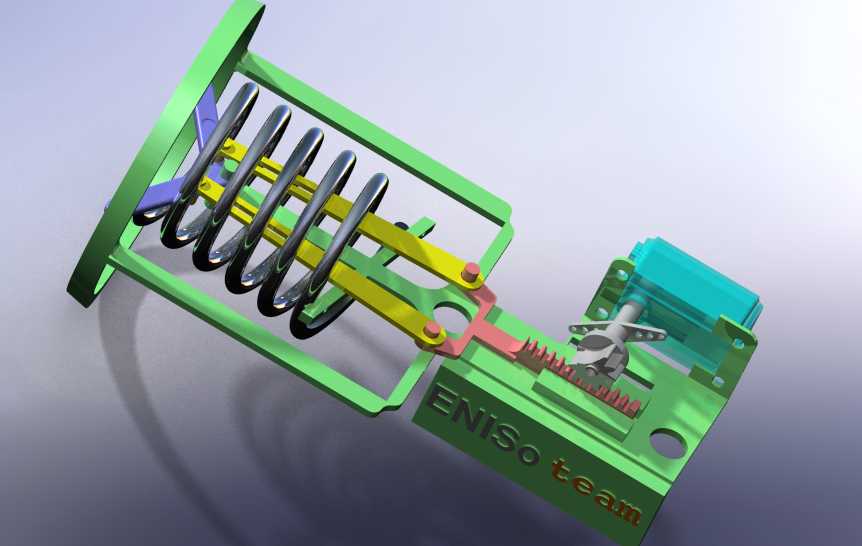

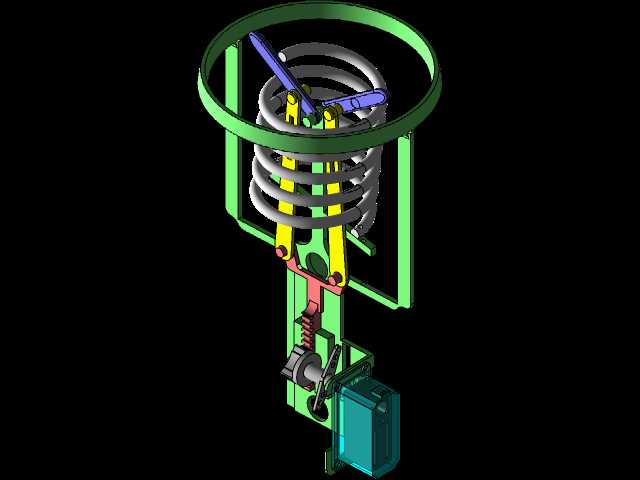

该弹球发射装置主要面向青少年机器人竞赛、工程创新实训类场景设计，可作为竞赛机器人的功能执行末端，完成指定距离内的弹丸精准投射任务，适配各类需要完成击打、投送类任务的移动机器人平台，也可用于机械原理教学中弹性势能转换、触发机构联动的演示教具。装置核心采用圆柱螺旋压缩弹簧作为动力源，通过弹性势能的瞬间释放为弹球提供初始动能，搭配连杆式自动触发结构，无需额外复杂动力输入即可完成待发、锁定、击发的全流程动作，触发响应速度快，击发一致性稳定，可通过调整弹簧预压缩量灵活改变弹球的发射初速度，适配不同射程的任务需求。整体采用框架式镂空结构设计，主体承载框架为一体式折弯成型结构，在保证结构刚性的同时最大限度降低自身重量，减少对机器人承载平台的负载压力。框架两侧设置对称的导向滑槽，为弹簧推杆提供稳定的直线运动导向，避免击发过程中出现推杆卡滞、偏移的问题。触发端采用棘爪式锁定结构，与推杆上的定位卡槽配合锁定，当触发臂受到外部舵机或拨杆的驱动力时，棘爪脱开卡槽，弹簧瞬间推动推杆沿导向槽向前运动，将放置在发射管内的弹球快速推出。装置的安装边界预留了多组标准安装孔位，可直接通过螺栓固定在各类机器人的铝型材搭建平台上，安装孔位间距兼容主流竞赛机器人的搭建标准，无需额外加工转接件即可完成装配。发射管内径可根据常用竞赛弹球的尺寸做适配调整，本次设计适配直径20-30mm的硬质塑料弹球，发射仰角可通过调整装置整体安装角度实现0-45度范围内的无级调节，满足不同抛物线投射轨迹的需求。整体结构运动部件少，日常维护仅需定期在导向滑槽处涂抹少量润滑脂即可保证动作顺畅，弹簧部件可根据损耗情况快速更换，无需拆解整个装置。在设计过程中重点优化了触发机构的受力角度，将触发所需的外部驱动力降到最低，仅需9g微型舵机即可完成触发动作，降低了对机器人动力系统的功率要求，同时对弹簧推杆的运动行程做了限位设计，避免弹簧过度弹出导致结构损坏，击发后推杆可通过手动或配套的上弦机构快速复位，完成下一次待发准备，连续击发间隔可控制在2秒以内，完全满足竞赛场景下的快速响应要求。
