工业管道手动调节式红色截止阀结构

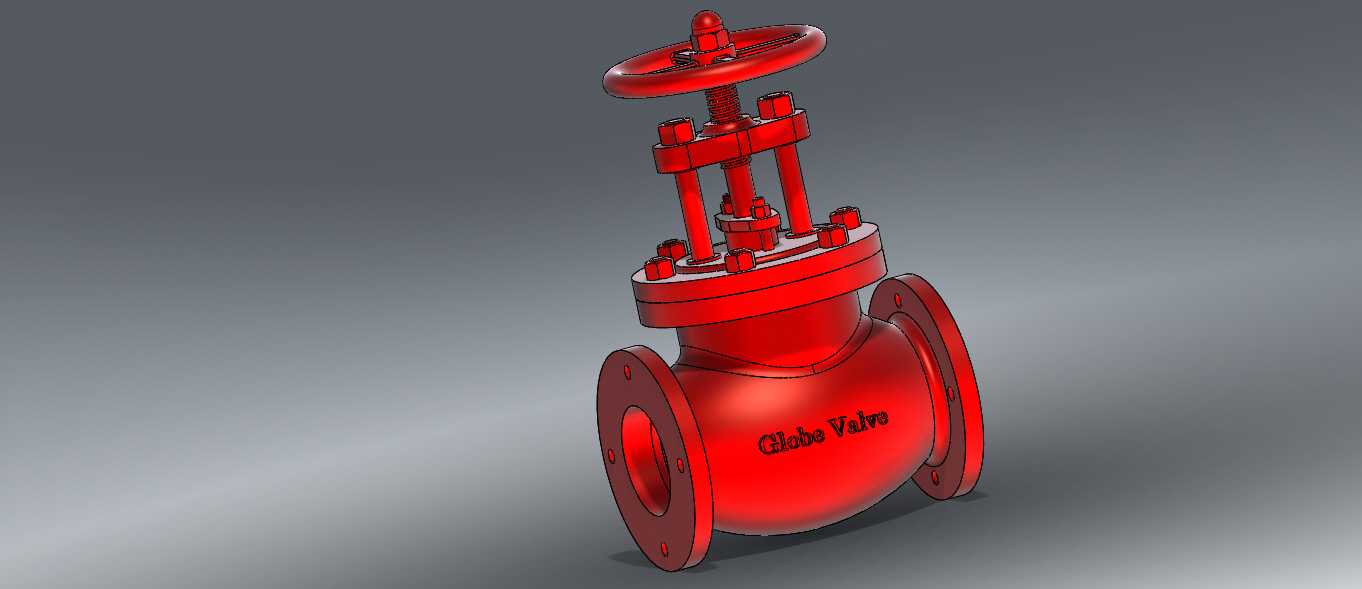

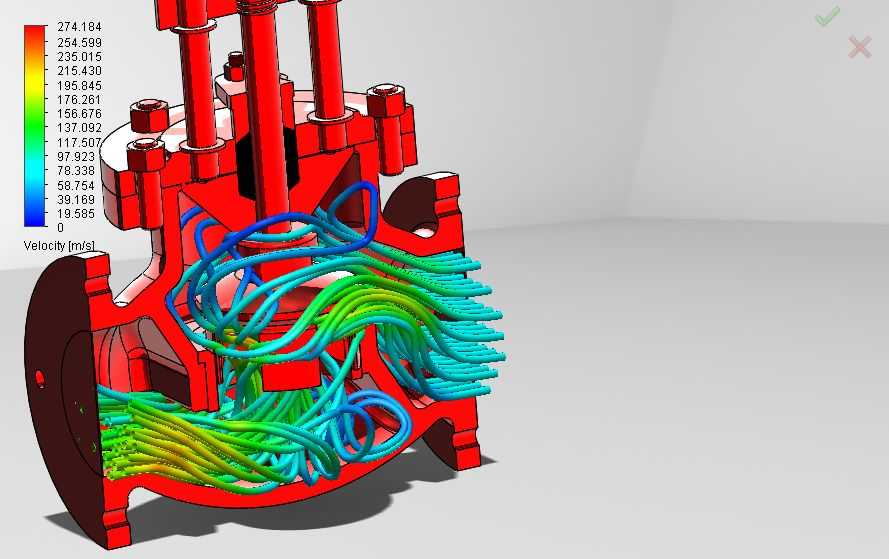

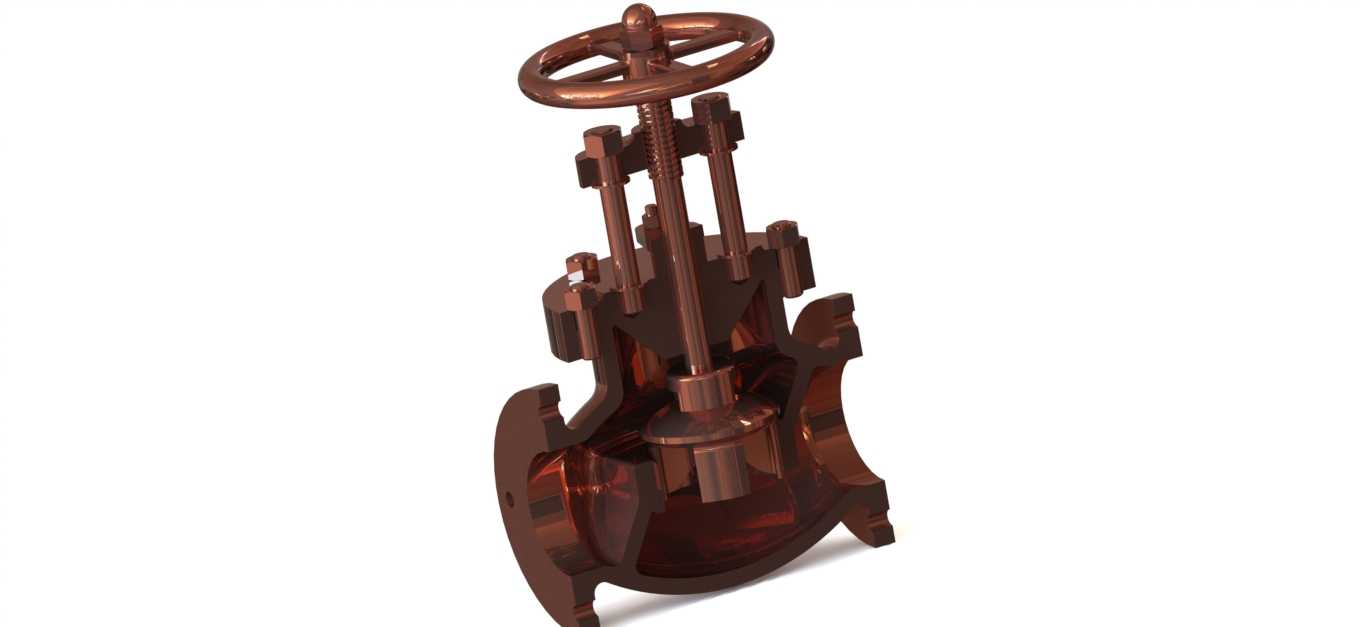

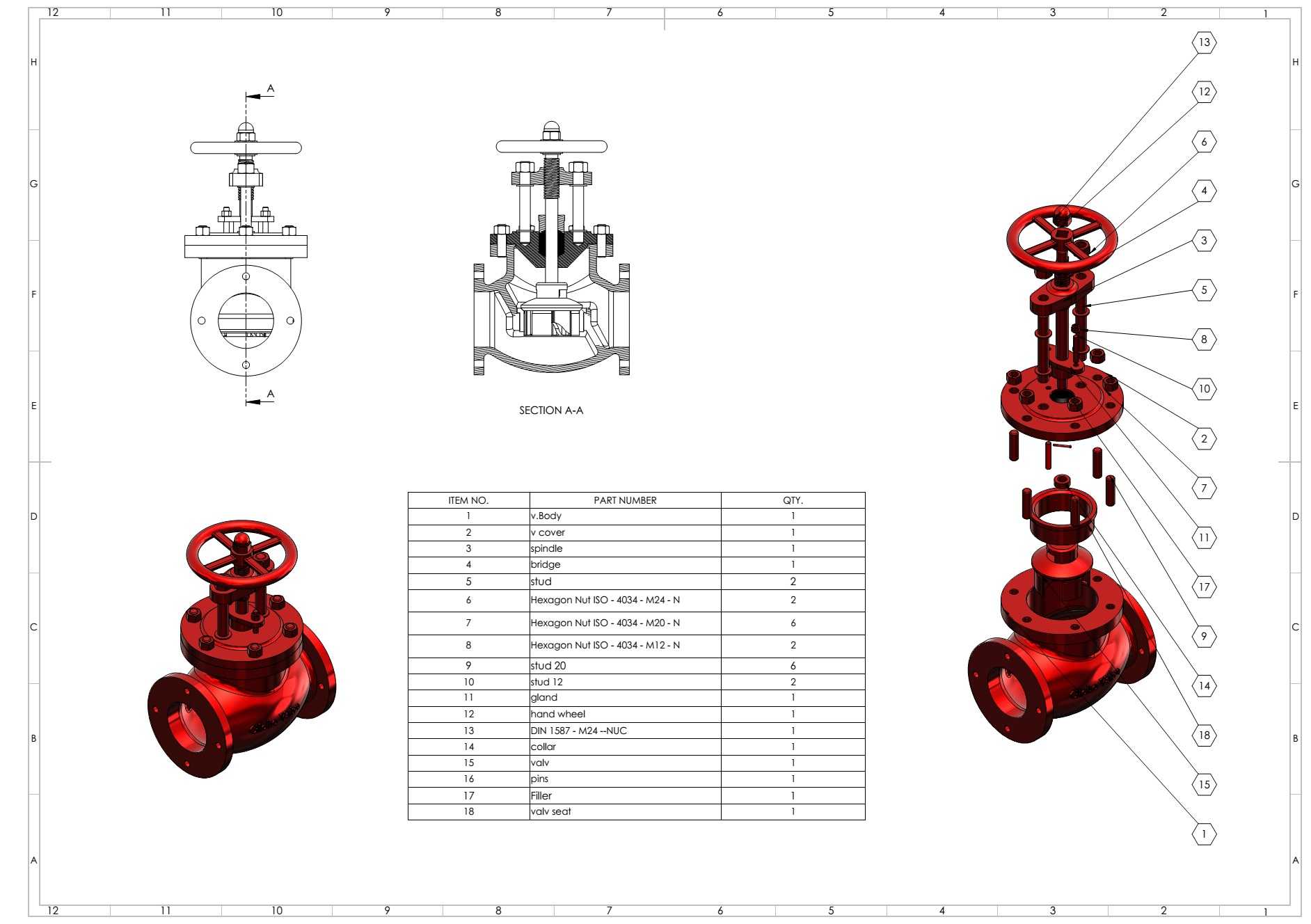

这款手动截止阀是工业流体管路系统中的核心控制部件，广泛应用于石油化工、电力冶金、市政给排水、暖通空调以及轻工制造等多个行业的管路布设场景中，主要承担管路内流体的截断、导通以及流量精准调节的功能，可适配清水、油品、蒸汽、弱腐蚀性介质等多种常见工业流体的输送管控需求。从实际使用场景来看，该类截止阀通常安装在管路的关键节点位置，既可以作为支路的总控开关实现管路的分段检修隔离，也可以通过手轮的开度调整，精准控制管路内的介质流量，满足不同工况下的流体输送参数要求，相比同通径的闸阀，其密封性能更稳定，调节精度更高，适合对流量管控有较高要求的管路场景。产品的功能设计围绕可靠密封与便捷操作展开，顶部采用轮辐式手轮结构，操作时受力均匀，即使在管路带压的工况下，操作人员也可以通过较小的力矩实现阀杆的升降控制，手轮下方的阀杆采用梯形螺纹传动，升降过程平稳顺滑，同时配套的密封填料结构可以有效避免介质沿阀杆缝隙泄漏，保障长期运行的密封性。阀体内部采用直通式流道设计，介质流动方向与阀瓣启闭方向匹配，流阻处于合理区间，既保证了密封面的贴合紧密性，也减少了介质流动过程中的紊流与冲刷损耗，阀瓣与阀座的密封面采用贴合式设计，关闭时可以实现线性密封，有效截断介质通路，即使在长期频繁启闭的工况下，密封面的磨损也相对均匀，便于后期的维护与部件更换。在设计思路上，这款截止阀充分兼顾了结构强度与安装适配性，整体采用对称式结构布局，阀体两侧的连接端采用标准法兰对接结构，安装时可以直接与同通径的管路法兰匹配固定，无需额外定制转接部件，安装边界清晰，预留的操作空间可以满足手轮360度旋转操作的需求，不会与周边管路或支架产生干涉。阀体的外形尺寸按照通用工业管路的安装规范设计，整体高度、法兰间距以及手轮外径都符合行业通用的安装尺寸标准，既可以直接替换同规格的老旧截止阀，也可以在新布设的管路中直接安装使用，降低了现场安装的适配成本。阀体外部采用醒目的红色涂装，既符合工业管路中阀门类部件的标识规范，便于现场操作人员快速识别管控部件，也可以在一定程度上抵御外界环境的锈蚀影响，延长阀体在复杂工况下的使用寿命。整体结构的零部件拆分逻辑清晰，后期维护时可以快速拆解更换密封填料、阀瓣等易损部件，无需整体更换阀体，有效降低了设备的全生命周期使用成本。
