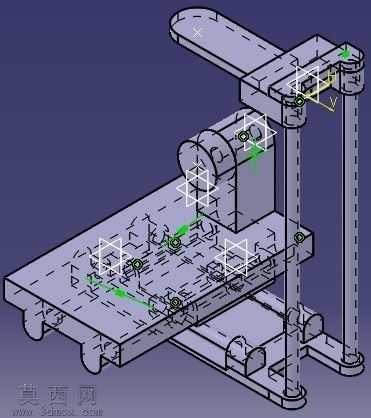

四轴数控加工模拟教学实训装置结构设计

本作品为面向数控加工教学场景的四轴数控加工模拟实训装置三维结构设计，整体建模过程严格遵循机械设计规范与数控加工设备的实际布局逻辑，在三维建模环境中完成全零部件的参数化搭建。建模阶段首先从基座部分入手，采用带支撑脚的平板式基座结构，对基座上的安装定位孔、T型槽布局进行精准还原，确保模拟装夹工位的布局与真实四轴机床工作台一致，基座底部的支撑脚做了防滑结构的细节处理，提升整体装置的模拟真实感。在立柱与横梁结构的建模中，采用双立柱支撑的龙门式布局，对立柱的导向槽、横梁的滑动配合面做了公差预留的结构设计，横梁上的主轴安装位预留了标准的刀具装夹接口模拟结构，可直观展示四轴加工中主轴的运动行程范围。针对四轴数控的核心回转工作台结构，建模时还原了回转驱动单元的安装位置、卡盘装夹结构的外形特征，清晰呈现第四轴的回转运动轴线与X/Y/Z三个直线轴的空间位置关系，各运动轴的坐标系参考平面在模型中做了显性化标识，方便学习者理解四轴联动的空间坐标逻辑。模型的材质渲染遵循工业设备的真实质感，基座、立柱、横梁等结构件采用磨砂铸铁材质表现，传动部件、紧固件采用金属光亮质感区分，运动导向面做了淬火处理的质感表现，不同功能的零部件通过材质差异做清晰区分，便于观察结构组成。设计思路上以教学演示为核心目标，省略了真实机床的复杂电气布线、外壳护罩等非核心结构，重点突出四轴机床的运动结构组成、各轴的运动方向、工件装夹位置、刀具加工路径的空间关系，可用于四轴数控编程入门的场景模拟，帮助学习者直观理解四轴加工与三轴加工的结构差异，掌握多轴加工的坐标系设定、工位布局的核心逻辑，模型中预留的装夹工位、刀具安装位可配合数控加工模拟流程，完成从工件装夹、刀具定位到多轴联动走刀的全流程演示，降低四轴数控技术的学习门槛。
